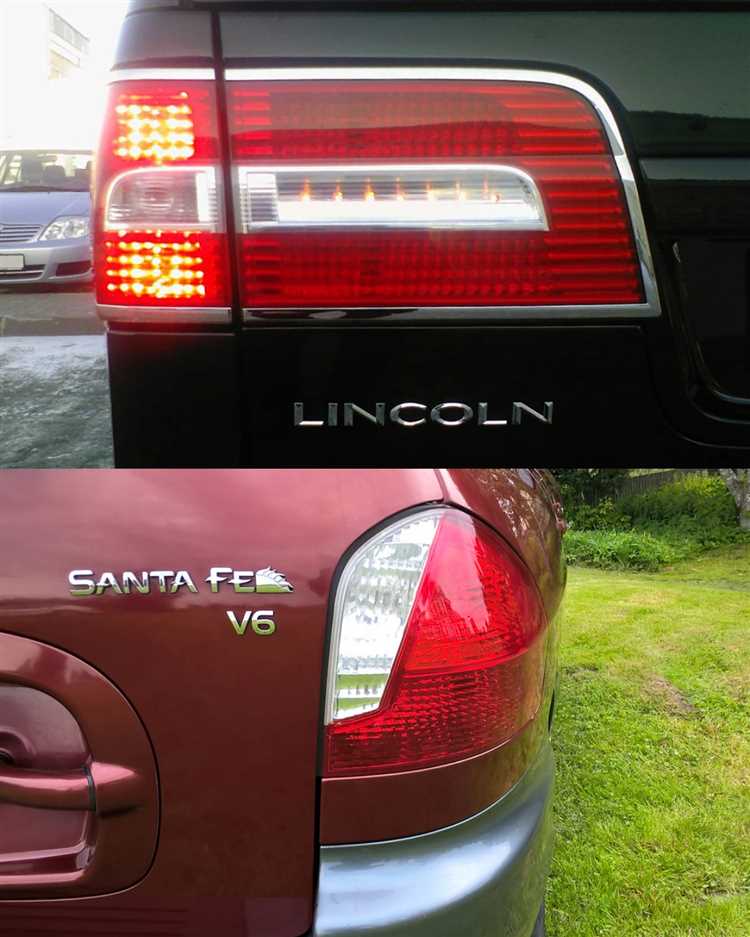

Как переделать американские поворотники под европу

Американские автомобили используют поворотники с частотой мигания 60–90 циклов в минуту, тогда как европейский стандарт ECE R6 предусматривает диапазон 90±30 циклов. Разница в 20–30% создаёт риск несоответствия требованиям безопасности и технического регламента. Первым шагом при адаптации становится замена реле поворотов или перепрошивка блока управления кузовной электроникой (BCM). Для моделей Ford F-150 (2015–2023) и Chevrolet Silverado (2019+) подходят реле Hella 4RA 003 323-011 или аналоги с регулируемой частотой.

Цветовая температура ламп поворотников в США – 2800–3200 К (янтарный оттенок), в Европе допускается только 2000–2500 К (чистый оранжевый). Замена ламп накаливания на светодиодные с корректированным спектром (например, Osram PY21W 2825) решает проблему без доработки оптики. Для автомобилей с адаптивными светодиодными поворотниками (Tesla Model 3, Cadillac Escalade) требуется перепрограммирование модуля CAN-шины с помощью диагностического оборудования типа Autel MaxiSys или Launch X431.

Физическое расположение поворотников на американских автомобилях часто не соответствует европейским нормам UN R48. Например, на Dodge Ram (2020+) боковые повторители интегрированы в зеркала, но их высота превышает допустимые 1500 мм от дорожного полотна. Решение – установка дополнительных повторителей на крылья (артикул Hella 2AB 008 297-001) или перенос штатных с помощью кронштейнов. Для моделей с неразборными блоками фар (Jeep Wrangler JL) применяют накладки с омологацией E-mark.

Электрическая нагрузка американских поворотников рассчитана на 12,8 В, европейские системы работают при 13,5–14,4 В. При прямой замене ламп накаливания на светодиодные возникает ошибка «неисправность лампы» из-за низкого тока. Установка резисторов нагрузки (50 Вт, 6 Ом) или перепрошивка BCM через OBD-II (например, с помощью FORScan для Ford) устраняет проблему. Для автомобилей с CAN-шиной (GMC Sierra) требуется калибровка параметра «Turn Signal Load» в блоке управления.

Документальное оформление адаптации включает получение сертификата соответствия в аккредитованной лаборатории (например, TÜV Rheinland или DEKRA). Стоимость экспертизы – от 15 000 до 40 000 рублей в зависимости от модели. В пакет документов входят протоколы испытаний на частоту мигания, цветовую температуру и фотометрические характеристики. Без сертификата ГИБДД откажет в регистрации транспортного средства.

Какие различия в требованиях к поворотникам между США и Европой

В США поворотники регламентируются стандартом FMVSS 108, который требует минимальную силу света не менее 200 кд для передних и задних указателей поворота, а частота мигания должна составлять 60–120 циклов в минуту. Допускается использование оранжевых или красных ламп для задних поворотников, при этом красные должны быть отделены от стоп-сигналов. В Европе действует Правило ЕЭК ООН №6, где минимальная сила света для передних поворотников – 175 кд, а для задних – 50 кд, но с обязательным оранжевым цветом (ECE R48). Частота мигания строго ограничена 90±30 циклами в минуту, а синхронизация с аварийной сигнализацией должна быть мгновенной.

Ключевое отличие – требования к размещению и видимости. В Европе поворотники должны быть видны под углом 15° в стороны и 5° вверх/вниз от оси автомобиля, а в США – 45° в стороны и 10° вверх/вниз. Европейские стандарты также запрещают совмещение поворотников с габаритными огнями, тогда как в США это допускается при условии двойной яркости. Для адаптации американских систем под европейские нормы требуется замена ламп на оранжевые (если использовались красные), корректировка частоты мигания и установка дополнительных рефлекторов для обеспечения углов обзора.

Необходимые инструменты и материалы для переделки световых приборов

Переоборудование американских поворотников под европейские требования требует точного подбора инструментов и расходников. Основной набор включает:

• Набор отвёрток с шестигранными и крестовыми битами (размеры PH1, PH2, T10, T15, T20) – для демонтажа фар и бамперов.
• Пластиковые монтажные лопатки (2–3 шт.) – предотвращают повреждение пластиковых защёлок при разборке.
• Термофен с регулировкой температуры (100–300°C) – для размягчения герметика на стыках фар.
• Паяльная станция с тонким жалом (40–60 Вт) – при необходимости модификации печатных плат.
• Мультиметр с функцией прозвонки – проверка целостности цепей после переделки.

Для работы с оптикой потребуются специализированные материалы. Европейские стандарты ECE R48 и ECE R6 предусматривают использование ламп с определёнными характеристиками:

• Лампы накаливания или светодиоды с цветовой температурой 2000–2800 К (янтарный оттенок) – обязательны для поворотников.
• Герметик для фар (например, 3M 08690 или ABRO WS-904) – устойчив к вибрации и перепадам температур.
• Термостойкий клей (Loctite 319 или аналог) – фиксация новых отражателей или линз.
• Изолента 3M Scotch 23 или термоусадочные трубки – изоляция соединений проводки.

Американские поворотники часто совмещены с габаритными огнями в одном корпусе. Для разделения функций понадобятся:

1. Реле поворотников с отдельным каналом (например, Hella 87370) – обеспечивает независимую работу сигналов.
2. Дополнительный предохранитель на 5–10 А – защита новой цепи от короткого замыкания.
3. Провод сечением 1,5–2,5 мм² (марки ПВ-3 или Silicone Wire) – для прокладки отдельной линии к поворотникам.
4. Клеммы AMP или TE Connectivity – надёжное соединение без пайки.

При замене ламп на светодиодные модули учитывайте полярность и драйверы. Стандартные американские поворотники рассчитаны на 12 В, но европейские LED-лампы могут требовать стабилизации тока. Используйте:

• Резисторы на 6 Ом (5 Вт) – для устранения ошибок бортового компьютера при установке LED.
• Драйверы постоянного тока (Mean Well LDD-H) – если светодиоды не имеют встроенной стабилизации.
• Теплопроводящую пасту (Arctic MX-6) – при монтаже мощных LED-модулей на радиаторы.

Для корректной работы системы аварийной сигнализации проверьте совместимость с европейскими протоколами CAN-шины. В некоторых случаях потребуется:

• Адаптер VAG-COM или ELM327 – диагностика и сброс ошибок после переделки.
• Программное обеспечение VCDS или FORScan – настройка параметров мигания.
• Заглушки для неиспользуемых разъёмов (Deutsch DT) – предотвращают попадание влаги.

Разборка фар с герметичным швом требует аккуратности. Перед нагревом термофеном удалите пыль и грязь с поверхности – это предотвратит образование пузырьков в герметике при повторной сборке. Для очистки стыков используйте:

• Спирт изопропиловый (99%) – обезжиривание перед нанесением герметика.
• Пластиковые клинья (iFixit) – равномерное отделение стекла от корпуса без перекосов.
• Наждачная бумага P800–P1200 – шлифовка краёв для лучшей адгезии герметика.

При пайке проводов избегайте перегрева – используйте флюс Rosin Flux и олово с содержанием серебра (например, Sn60Pb40 или Sn96.5Ag3.5). Для защиты соединений от окисления нанесите слой лака MG Chemicals 422B. Если фара имеет встроенный модуль управления, убедитесь в совместимости с европейскими частотами мигания (90±30 циклов в минуту).

Финальный этап – проверка на соответствие стандартам. Используйте люксметр для измерения силы света (европейский минимум – 200 кд для передних поворотников, 100 кд – для задних). Угол видимости должен составлять не менее 45° в горизонтальной плоскости. При необходимости откорректируйте положение отражателей или установите дополнительные линзы с углом рассеивания 30–40°.

Пошаговая замена американских ламп на европейские аналоги

Первым шагом определите тип цоколя и мощность оригинальных ламп. Американские поворотники чаще всего используют цоколи 1156 (одноконтактные) или 1157 (двухконтактные с функцией габаритов), тогда как европейские аналоги – PY21W (оранжевые) или W21W (бесцветные). Проверьте маркировку на корпусе лампы или в технической документации автомобиля. Для точного подбора измерьте диаметр цоколя штангенциркулем: 15 мм для 1156/1157 и 15,3 мм для PY21W/W21W.

Снимите блок-фару или задний фонарь, следуя инструкции производителя. На большинстве моделей требуется открутить 2–4 крепежных болта (обычно под ключ на 8 или 10 мм) и отсоединить электрический разъем. В некоторых случаях, например на Ford F-150 или Chevrolet Silverado, доступ к лампам возможен только после демонтажа бампера или внутренней обшивки багажника. Используйте пластиковые клипсодеры, чтобы не повредить крепления.

Установите европейскую лампу, убедившись в правильной полярности. Для PY21W оранжевое стекло должно быть направлено наружу, а контакты – совпадать с фиксаторами патрона. При замене на W21W проверьте, поддерживает ли автомобиль бесцветные лампы: некоторые системы диагностики OBD-II могут выдавать ошибку из-за изменения сопротивления (европейские лампы имеют 21 Вт против 26,9 Вт у 1157). В таких случаях потребуется резистор на 6 Ом/50 Вт, подключаемый параллельно к патрону.

После установки протестируйте работу поворотников на всех режимах (мигание, аварийная сигнализация). Частота мигания должна оставаться в пределах 60–120 импульсов в минуту – если она выше, добавьте резистор. Зафиксируйте лампу в патроне, избегая перекосов, и соберите фару в обратном порядке. Для герметичных фар замените силиконовую прокладку, если она повреждена, чтобы предотвратить попадание влаги.

Как правильно подключить поворотники с частотой мигания 90 раз в минуту

Частота мигания 90 раз в минуту (1,5 Гц) соответствует европейскому стандарту ECE R6, но требует точного подбора компонентов. Стандартные реле поворотников в американских автомобилях рассчитаны на 60–80 миганий в минуту (1–1,3 Гц). Для достижения нужной частоты потребуется замена штатного реле или установка дополнительного резистора.

Первым шагом определите тип используемого реле: электромеханическое или электронное. Электромеханические реле (например, Bosch 0 332 209 150) регулируются изменением сопротивления в цепи. Для увеличения частоты до 90 миганий параллельно лампам поворотников подключите резистор на 6–8 Ом мощностью не менее 25 Вт. Это снизит нагрузку на реле и ускорит цикл.

Электронные реле (например, Hella 8EL 003 301-011) настраиваются программно или заменой конденсатора. В большинстве случаев достаточно установить конденсатор ёмкостью 2200 мкФ вместо штатного 3300 мкФ. Перед заменой отключите аккумулятор и убедитесь в полярности подключения. Неправильная установка выведет реле из строя.

При использовании светодиодных поворотников штатное реле может не распознавать нагрузку, что приводит к удвоенной частоте мигания. Решением станет установка нагрузочного резистора на 50 Вт и 6 Ом или специального модуля-эмулятора (например, Osram LEDriving FL ECE). Модуль подключается параллельно цепи и имитирует сопротивление ламп накаливания.

Проверьте сечение проводов в цепи поворотников. Для частоты 90 миганий ток в цепи возрастает на 15–20%. Используйте провода сечением не менее 1,5 мм² для медных жил. При длине проводки свыше 3 метров увеличьте сечение до 2,5 мм², чтобы избежать падения напряжения и нестабильной работы реле.

После подключения измерьте частоту мигания с помощью мультиметра в режиме измерения частоты или осциллографа. Подключите щупы к клемме «+» лампы и массе. Допустимое отклонение – ±5 миганий в минуту. Если частота не соответствует, скорректируйте сопротивление резистора или ёмкость конденсатора.

Некоторые автомобили (например, Ford Focus 2010+) используют CAN-шину для управления поворотниками. В этом случае замена реле не даст результата. Потребуется перепрограммирование блока BCM через диагностический сканер (например, Forscan или VCDS) с изменением параметра «Turn Signal Flash Rate» на значение 90.

Финальный этап – проверка работы поворотников под нагрузкой. Включите аварийную сигнализацию и убедитесь, что все лампы мигают синхронно. При неравномерном мигании проверьте контакты в разъёмах и состояние предохранителей. Для автомобилей с ксеноновыми поворотниками дополнительно установите стабилизатор напряжения, так как пусковые токи могут влиять на частоту.

Особенности установки резисторов для корректной работы реле

При адаптации американских поворотников к европейским стандартам ключевую роль играет подбор и установка резисторов для стабилизации работы реле. Большинство американских систем рассчитаны на лампы накаливания с током потребления 2–2,5 А на канал, тогда как европейские LED-поворотники потребляют 0,2–0,5 А. Без резисторов реле воспринимает низкий ток как обрыв цепи, вызывая ускоренное мигание или полный отказ.

Резисторы подключаются параллельно LED-лампам для имитации нагрузки ламп накаливания. Оптимальное сопротивление рассчитывается по формуле: R = U² / (P_лампы – P_LED), где U – напряжение бортовой сети (12–14,5 В), P_лампы – мощность штатной лампы (обычно 21–27 Вт), P_LED – мощность LED-поворотника (2–5 Вт). Например, для лампы 21 Вт и LED 3 Вт при 13,5 В: R ≈ 13,5² / (21 – 3) ≈ 9,8 Ом. На практике используют резисторы 8–10 Ом мощностью не менее 25 Вт.

Критически важно учитывать тепловыделение резисторов. При токе 1,5–2 А на резисторе 10 Ом рассеиваемая мощность составит 22,5–40 Вт. Монтаж на металлические поверхности (кузов, кронштейны) обязателен – алюминиевые радиаторы или теплоотводящие пластины снижают температуру на 30–40%. Изоляция резистора термоусадочной трубкой или керамическим корпусом предотвращает короткое замыкание при вибрации.

Схема подключения зависит от типа реле. Для классических электромеханических реле (например, Hella 5DR 004 110-011) резистор устанавливается непосредственно на клеммы лампы. В электронных реле с обратной связью (Valeo 526500) требуется подключение резистора до входа реле, чтобы избежать ложных срабатываний системы контроля ламп. Проверка полярности не требуется – резисторы работают в обоих направлениях.

Типовые ошибки при установке: использование резисторов с недостаточной мощностью (менее 20 Вт), что приводит к перегреву и выходу из строя; монтаж в закрытых полостях без вентиляции; подключение резистора последовательно вместо параллельного. Последняя ошибка снижает ток через LED-лампу, ухудшая яркость и срок службы.

Для автомобилей с CAN-шиной (например, BMW E60, Audi A6 C6) резисторы могут вызывать конфликты с бортовым компьютером. В таких случаях применяют специализированные модули-эмуляторы (Osram LEDriving, Philips Canbus), которые имитируют нагрузку без физического резистора. Однако для большинства моделей до 2010 года резисторное решение остается самым надежным и дешевым.

Проверка работоспособности проводится мультиметром: измеряется ток в цепи поворотника до и после установки резистора. Разница должна соответствовать расчетной (например, 2,1 А до и 0,3 А после установки LED + резистор). Частота мигания должна оставаться в пределах 60–120 импульсов в минуту – отклонения свидетельствуют о неправильном подборе сопротивления.

При выборе резисторов предпочтение отдается проволочным или керамическим моделям с допуском ±5%. Дешевые углеродные резисторы быстро деградируют при нагреве. Рекомендуемые производители: Vishay, Ohmite, TE Connectivity. Для компактных мест установки подходят резисторы в корпусе TO-220 или TO-247 с крепежными отверстиями под болт М4.

Проверка соответствия цвета и яркости европейским нормам ECE

Европейские стандарты ECE R6 и ECE R48 регламентируют цветовые координаты поворотников в диапазоне 592–620 нм для желтого сигнала (класс Y1 по ECE). Американские лампы часто выходят за эти пределы, смещаясь в оранжевую (λ < 592 нм) или зеленоватую (λ > 620 нм) зоны. Для проверки используйте спектрофотометр с разрешением не ниже 1 нм, например, Konica Minolta CM-2600d или аналоги. Измерения проводятся под углом ±5° от оптической оси при температуре лампы 23±2°C.

Яркость поворотников по ECE должна составлять 200–700 кд в центральной зоне (угол 0°) и не менее 50 кд при отклонении на ±20° по горизонтали. Американские светодиодные модули часто превышают верхний предел, создавая ослепление. Для корректировки применяйте резисторы с номиналом 6–10 Ом или драйверы с ШИМ-регулировкой (например, Texas Instruments LM3409). Измерения проводятся люксметром с классом точности не ниже 1.0, например, Hioki FT3424.

Допустимое отклонение цветности по координатам CIE 1931: x = 0.560–0.600, y = 0.400–0.440. Лампы с параметрами вне этого диапазона требуют замены светофильтров или перепрошивки контроллеров (для адаптивных систем). При использовании галогенных ламп проверяйте соответствие цоколя: европейский стандарт PY21W отличается от американского 1156 по сопротивлению нити (2.1 Ом против 1.8 Ом).

Для динамических поворотников (sequential) ECE R123 требует плавного нарастания яркости с шагом не более 100 мс и синхронизацией не хуже ±20 мс между сегментами. Американские системы часто используют дискретные переключения, что нарушает требования. Решение – замена контроллера на совместимый с ECE, например, OSRAM LEDriving SLI, или перепрограммирование штатного блока через OBD-II с использованием ПО VCDS (для VAG) или FORScan (для Ford).

Типичные ошибки при адаптации и способы их устранения

Первая распространённая ошибка – игнорирование частоты мигания поворотников. В США стандартная частота составляет 60–120 циклов в минуту, тогда как в Европе требуется 90±30 циклов. Установка реле без корректировки приводит к несоответствию ECE R6. Решение: заменить штатное реле на европейское (например, Hella 4RA 003 551-011) или использовать адаптер с регулировкой частоты, например, VAG 1J0 953 235 для автомобилей концерна VW.

Вторая проблема – неверное расположение поворотников. Американские модели часто имеют боковые повторители на крыльях, отсутствующие в европейских требованиях. Если их нельзя демонтировать без ущерба для кузова, необходимо заглушить лампы и установить заглушки под цвет кузова. Альтернатива: интеграция светодиодных повторителей в зеркала заднего вида (артикул Bosch 0 309 100 001), что соответствует директиве 76/756/EEC.

Третья ошибка связана с цветовой температурой ламп. В США допускается янтарный оттенок с координатами цветности x=0.539, y=0.444, в Европе – строго x=0.560, y=0.440. Использование ламп с несоответствующим спектром (например, Philips 12V 21W P21W с температурой 2800K) вызывает отказ в регистрации. Замените на лампы с маркировкой ECE R37, например, Osram 7506 P21W.

Четвёртая проблема – несовместимость электрических цепей. Американские поворотники часто подключены через отдельный модуль BCM, который не распознаёт европейские протоколы CAN. Попытки прямого подключения приводят к ошибкам бортового компьютера. Решение: использовать переходник с гальванической развязкой, например, Scosche GM-01B для GM-платформ, или перепрограммировать BCM с помощью диагностического оборудования (VCDS для VW/Audi, Techstream для Toyota).

Пятая ошибка – пренебрежение требованиями к яркости. Европейский стандарт ECE R6 требует минимальной силы света 200 кд для передних и 50 кд для задних поворотников. Американские лампы (например, GE 1156) часто не дотягивают до этих значений. Замените на светодиодные модули с сертификацией E-mark, например, Hella 2VA 008 271-001 (400 кд), или установите дополнительные резисторы для сохранения нагрузки на цепь.

Шестая проблема – неверная синхронизация с аварийной сигнализацией. В Европе аварийка должна мигать с частотой 1,5±0,5 Гц, в США – 1,0±0,2 Гц. При адаптации часто забывают перенастроить реле аварийной сигнализации. Решение: установить универсальное реле с переключателем режимов, например, Facet 7.3000, или перепрошить блок управления кузовом (BCM) с помощью ПО ODIS для автомобилей VAG.

Седьмая ошибка – отсутствие проверки на соответствие после адаптации. Даже при правильной установке компонентов возможны сбои из-за несовместимости прошивок или скрытых дефектов проводки. Перед регистрацией автомобиля проведите диагностику с помощью сканера, поддерживающего EOBD (например, Launch X431), и проверьте работу поворотников в темноте – европейские инспекторы обращают внимание на равномерность свечения и отсутствие паразитных бликов.
