Как можно изменить магнитное поле катушки с током

Магнитное поле катушки с током определяется тремя ключевыми параметрами: числом витков N, силой тока I и геометрией обмотки. Для точной регулировки индукции B в центре соленоида используют формулу B = μ₀·N·I / L, где L – длина катушки, а μ₀ – магнитная постоянная (4π·10⁻⁷ Гн/м). Изменение любого из этих параметров напрямую влияет на величину поля, но каждый метод имеет свои ограничения и побочные эффекты.

Наиболее оперативный способ – регулировка тока. Применение реостата или электронного регулятора (например, ШИМ-контроллера) позволяет плавно изменять I в диапазоне от 0 до максимального значения, определяемого сечением провода и источником питания. Однако при токах свыше 5 А возникает заметный нагрев обмотки, что требует использования проводов с термостойкой изоляцией (например, стекловолокно или тефлон) или принудительного охлаждения. Для импульсных режимов работы эффективны транзисторные ключи с частотой коммутации 20–50 кГц.

Изменение числа витков дает дискретную регулировку, но требует перемотки катушки или использования секционированной обмотки с отводами. Например, соленоид с 100 витками при токе 2 А создает поле 25 мкТл; добавление еще 50 витков увеличивает индукцию до 37,5 мкТл при том же токе. Для минимизации индуктивности рассеяния отводы выполняют симметрично, а контактные группы изолируют с зазором не менее 0,5 мм. В высокочастотных системах (свыше 10 кГц) важно учитывать скин-эффект: глубина проникновения тока для меди при 20 кГц составляет ~0,46 мм, что требует использования литцендрата.

Геометрические параметры катушки влияют на однородность и величину поля. Увеличение длины L при сохранении N и I снижает индукцию пропорционально 1/L, но улучшает однородность в центральной зоне. Для катушек с отношением L/D > 5 (где D – диаметр) поле в центре отклоняется от расчетного не более чем на 1%. В компактных системах применяют многослойные обмотки с чередованием направления намотки для компенсации краевых эффектов. При необходимости локального усиления поля используют ферромагнитные сердечники, но их нелинейность ограничивает диапазон регулировки.

Для прецизионной настройки поля в лабораторных условиях применяют метод обратной связи с датчиками Холла или магниторезистивными элементами. Датчик размещают в контрольной точке, а сигнал с него подают на регулятор тока. Пример: система с датчиком Honeywell HMC1001 обеспечивает стабильность поля ±0,1% в диапазоне 0–10 мТл при токе до 3 А. В импульсных установках используют емкостные накопители с разрядными ключами на IGBT-транзисторах, позволяющие формировать поля амплитудой до 1 Тл при длительности импульса 1–10 мс.

Как изменить силу тока в катушке для управления магнитным полем

Сила магнитного поля катушки прямо пропорциональна силе тока, протекающего через её обмотку. Для точного управления полем необходимо регулировать ток с учётом параметров катушки: числа витков, материала сердечника и сопротивления проводника. Основные методы изменения тока делятся на прямые и косвенные, каждый из которых имеет свои ограничения и области применения.

Наиболее распространённый способ – использование реостата или переменного резистора, включённого последовательно с катушкой. Сопротивление реостата подбирается так, чтобы при максимальном значении ток не превышал допустимый для обмотки предел. Например, для катушки с сопротивлением 10 Ом и напряжением питания 12 В реостат на 50 Ом позволит снизить ток с 1,2 А до 0,2 А. Однако этот метод сопровождается потерями мощности на нагрев резистора, что критично в высокоэффективных системах.

Для плавной регулировки без значительных потерь применяют широтно-импульсную модуляцию (ШИМ). Принцип работы заключается в подаче на катушку импульсов напряжения с изменяемой скважностью. Частота ШИМ должна быть не менее 20 кГц, чтобы избежать пульсаций магнитного поля и акустического шума. Контроллеры на базе микросхем, таких как TL494 или LM3524, позволяют задавать скважность с точностью до 1%, что обеспечивает линейное управление током в диапазоне от 0 до 100% от номинального значения.

Преимущества ШИМ:
- Минимальные потери мощности (КПД до 95%).
- Возможность цифрового управления через микроконтроллеры (например, Arduino или STM32).
- Отсутствие механических элементов, подверженных износу.
Недостатки:
Необходимость фильтрации высокочастотных гармоник для защиты от помех.
Ограничение по максимальному току из-за индуктивности катушки (требуется подбор драйвера).

В системах с постоянным напряжением питания эффективен метод изменения числа активных витков. Для этого катушку выполняют с несколькими отводами, переключаемыми с помощью реле или полупроводниковых ключей. Например, катушка с 200 витками может иметь отводы на 50, 100 и 150 витках. При переключении на меньшее число витков ток увеличивается обратно пропорционально сопротивлению оставшейся части обмотки. Метод не требует дополнительных регулирующих элементов, но усложняет конструкцию катушки и вносит дискретность в управление.

Для прецизионного управления током используют источники тока на базе операционных усилителей или специализированных микросхем, таких как LM317 в режиме стабилизации тока. Схема с обратной связью по току позволяет поддерживать заданное значение независимо от колебаний напряжения питания или сопротивления нагрузки. Типовая схема на LM317 обеспечивает стабильность тока ±1% при изменении входного напряжения в пределах 3–40 В. Для катушек с индуктивностью более 1 Гн требуется установка защитного диода для подавления ЭДС самоиндукции.

В высоковольтных или сильноточных системах применяют тиристорные или симисторные регуляторы. Они работают по принципу фазового управления, изменяя угол открытия полупроводникового ключа в каждом полупериоде переменного напряжения. Для катушек, питаемых от сети 220 В, используют симисторы типа BT139 с драйверами MOC3041. Регулировка тока осуществляется изменением угла открытия от 0° до 180°, что соответствует диапазону мощности от 0 до 100%. Основной недостаток – генерация высших гармоник, требующая установки LC-фильтров.

В лабораторных условиях для точной калибровки магнитного поля используют цифро-аналоговые преобразователи (ЦАП) с последующим усилением сигнала. Например, ЦАП MCP4725 с разрешением 12 бит позволяет задавать ток с шагом 0,025% от максимального значения. Усилитель на базе OPA549 обеспечивает выходной ток до 8 А при напряжении до 60 В. Такая схема обеспечивает линейность регулировки ±0,1% и применяется в установках для магнитных измерений или калибровки датчиков.

При выборе метода регулировки тока необходимо учитывать:

Диапазон изменения тока: для малых токов (до 1 А) подходят реостаты или ШИМ, для больших (свыше 10 А) – тиристорные регуляторы или источники тока.
Требования к динамике: ШИМ и ЦАП обеспечивают быстродействие до 100 кГц, реостаты и переключение витков – до 10 Гц.
Энергоэффективность: ШИМ и источники тока имеют КПД выше 90%, реостаты – менее 50%.
Сложность реализации: простейшие схемы на реостатах не требуют программирования, в то время как ШИМ и ЦАП нуждаются в микроконтроллерах.

Оптимальный метод выбирается исходя из конкретных требований к точности, мощности и условиям эксплуатации системы.

Использование переменных резисторов для плавной настройки магнитного потока

Переменные резисторы (потенциометры) позволяют регулировать ток в катушке с точностью до долей ампера, что критично для систем, где требуется стабилизация магнитного потока в диапазоне 0,1–10 мТл. В схемах с постоянным напряжением питания 12–24 В изменение сопротивления на 1 кОм приводит к корректировке тока на 12–24 мА, что напрямую влияет на индукцию поля по закону Био-Савара-Лапласа. Для катушек с индуктивностью 50–200 мГн время реакции системы на изменение сопротивления составляет 5–50 мс, что достаточно для большинства задач автоматизации.

В лабораторных установках с катушками диаметром 50–100 мм и числом витков 200–500 оптимальным выбором станут многооборотные потенциометры с линейной характеристикой (например, Bourns 3590S или Vishay P16). Их разрешение в 0,1% от полного хода обеспечивает плавность регулировки без скачков магнитного потока. При работе с токами свыше 1 А рекомендуется использовать проволочные резисторы мощностью 5–10 Вт, чтобы избежать перегрева и дрейфа сопротивления.

Для минимизации влияния температурного коэффициента сопротивления (ТКС) выбирают потенциометры с ТКС не более ±50 ppm/°C. В условиях эксплуатации при температуре 20–60°C это снижает погрешность регулировки до 0,2–0,5%. В схемах с обратной связью по току (например, с датчиками Холла) переменный резистор включают в цепь обратной связи усилителя, что позволяет компенсировать нелинейности катушки и стабилизировать поле с точностью до 0,01 мТл.

При проектировании систем с несколькими катушками (например, в магнитных ловушках или электромагнитах) используют сдвоенные или строенные потенциометры с механической связью. Это обеспечивает синхронную регулировку токов в катушках с разницей не более 0,5%. Для катушек с разной индуктивностью подбирают резисторы с пропорциональным соотношением сопротивлений, чтобы сохранить одинаковое время переходных процессов.

В высокочастотных приложениях (свыше 1 кГц) паразитная индуктивность потенциометра начинает влиять на форму тока. Для частот до 10 кГц применяют безындуктивные резисторы с керамическим основанием, а свыше – цифровые потенциометры (например, AD5290) с временем установки менее 1 мкс. Это исключает фазовые искажения и обеспечивает линейность регулировки в широком диапазоне частот.

Для защиты от перегрузок переменные резисторы включают последовательно с токоограничивающими элементами: предохранителями на 125–150% от номинального тока или самовосстанавливающимися полимерными предохранителями (PPTC). В схемах с импульсным питанием резисторы шунтируют диодами для подавления ЭДС самоиндукции, что предотвращает пробой контактов потенциометра при резком изменении тока.

Калибровка системы с переменным резистором проводится с помощью тесламетра или датчика Холла с разрешением не хуже 0,001 мТл. Настройку начинают с минимального сопротивления, постепенно увеличивая его до достижения требуемого значения магнитного потока. Для катушек с ферромагнитными сердечниками учитывают гистерезис: после каждого изменения сопротивления выдерживают паузу 2–5 с для стабилизации поля.

В мобильных устройствах, где критично энергопотребление, используют цифро-аналоговые преобразователи (ЦАП) с программно управляемым резистивным делителем вместо механических потенциометров. Это позволяет снизить потребление на 30–50% за счет отключения цепи регулировки в режиме ожидания. Для катушек с током до 500 мА подходят ЦАП с разрешением 10–12 бит (например, MCP4725), обеспечивающие шаг регулировки 0,1–0,5 мА.

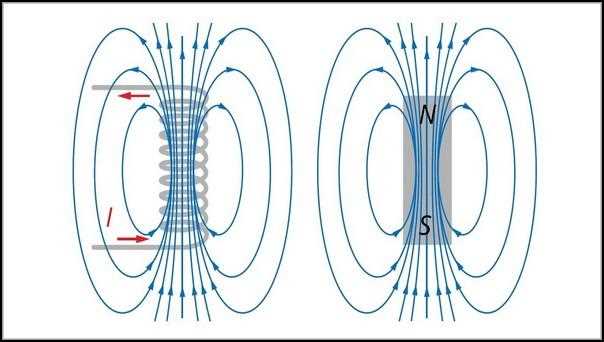

Подбор числа витков катушки для точной регулировки индукции

Индукция магнитного поля катушки пропорциональна числу витков *N* и току *I* (закон Био-Савара-Лапласа). Для катушки с однослойной намоткой в воздухе магнитная индукция в центре определяется как *B = μ₀·N·I / L*, где *μ₀* – магнитная постоянная (4π·10⁻⁷ Гн/м), *L* – длина катушки. При фиксированном токе изменение числа витков на 1% даёт аналогичное изменение индукции. Например, для катушки длиной 50 мм с током 1 А увеличение витков с 100 до 101 повышает *B* с 2,51 мкТл до 2,54 мкТл – шаг в 0,03 мкТл.

В многослойных катушках зависимость усложняется из-за взаимного влияния витков. Эффективная индукция снижается на 5–15% из-за рассеяния поля, особенно при отношении диаметра к длине >0,5. Для компенсации используют эмпирическую поправку: *B_эфф = B·(1 – 0,1·(D/L)²)*, где *D* – средний диаметр намотки. При *D/L = 0,8* реальная индукция составит ~92% от расчётной. Точность регулировки падает, поэтому для прецизионных задач (например, в датчиках Холла) рекомендуется однослойная намотка с шагом не менее 1,2 диаметра провода.

Практический подбор витков начинают с расчёта требуемой индукции и выбора базового числа витков. Для катушки с *L=100 мм*, *I=0,5 А* и целевой *B=10 мкТл* необходимо *N=159*. Если допустимое отклонение ±0,1 мкТл, шаг регулировки – ±2 витка. При намотке провода диаметром 0,3 мм на каркас диаметром 20 мм однослойная обмотка вмещает ~66 витков на 10 мм длины. Для точной корректировки используют секционирование: основная часть катушки содержит 150 витков, а дополнительная – 9 витков с отводами через каждые 3 витка, что позволяет дискретно менять индукцию с шагом 0,06 мкТл.

В высокочастотных системах (f > 10 кГц) число витков влияет на индуктивность и добротность. Увеличение *N* на 10% повышает индуктивность на ~21% (квадратичная зависимость), но одновременно растёт активное сопротивление и скин-эффект. Для катушки из медного провода диаметром 0,5 мм на частоте 50 кГц глубина скин-слоя – 0,29 мм, что требует корректировки числа витков с учётом потерь. Оптимальное соотношение: *N = √(L_треб / (μ₀·A·k))*, где *A* – площадь поперечного сечения катушки, *k* – коэффициент формы (0,5–0,8 для цилиндрических катушек).

Применение ферромагнитных сердечников для усиления и корректировки поля

Ферромагнитные сердечники увеличивают индуктивность катушки в 10–1000 раз за счёт высокой магнитной проницаемости материала (μ_r от 1000 для электротехнической стали до 100 000 для пермаллоя). Это позволяет снизить ток возбуждения при сохранении требуемой напряжённости поля или уменьшить габариты устройства. Например, в трансформаторах мощностью 1–10 кВт использование сердечника из холоднокатаной стали (μ_r ≈ 4000) сокращает массу обмоток на 30–40% при той же выходной мощности. Для высокочастотных применений (10 кГц–1 МГц) оптимальны ферриты с μ_r = 2000–5000 и низкими потерями на вихревые токи, такие как NiZn или MnZn.

Корректировка поля достигается изменением геометрии сердечника или его магнитных свойств:

Зазор в сердечнике (0,1–2 мм) линеаризует зависимость B(H), снижая нелинейные искажения в дросселях и фильтрах. При зазоре 0,5 мм в сердечнике из аморфного сплава (μ_r ≈ 10 000) индуктивность падает на 20–30%, но стабильность возрастает в 5–7 раз.
Многосекционные сердечники (например, Ш-образные) позволяют регулировать поле путём смещения частей относительно друг друга. В электромагнитах с подвижным якорем изменение зазора на 1 мм при токе 5 А варьирует силу притяжения от 50 до 200 Н.
Термомагнитные сплавы (например, Fe-Ni-Cr) с точкой Кюри 50–150°C автоматически ограничивают поле при перегреве, снижая μ_r на 90% при превышении температуры.

Выбор материала сердечника определяется частотой и требованиями к потерям:

До 50 Гц: электротехническая сталь (потери 1–3 Вт/кг при 1,5 Тл) или аморфные сплавы (0,2–0,5 Вт/кг). Для силовых трансформаторов предпочтительна сталь с ориентированной структурой (например, M4), обеспечивающая КПД 98–99%.
50 Гц–10 кГц: ферриты (потери 10–50 мВт/см³ при 0,2 Тл) или порошковые сердечники (например, MPP с μ_r = 14–550). В импульсных источниках питания ферриты типа 3C90 (μ_r = 2300) минимизируют потери на частотах 100–500 кГц.
Выше 1 МГц: тонкие плёнки из пермаллоя (толщина 1–10 мкм) или нанокристаллические сплавы (например, Finemet), где потери не превышают 0,1 Вт/кг при 10 МГц.

При проектировании учитывайте, что максимальная индукция B_max для ферритов ограничена 0,3–0,5 Тл, а для стали – 1,8–2,0 Тл, что критично при расчёте насыщения.

Регулировка магнитного поля с помощью изменения расстояния между катушками

Изменение расстояния между катушками – один из наиболее эффективных методов плавной регулировки магнитного поля без модификации тока или числа витков. При сближении двух катушек с одинаковым направлением тока их магнитные поля суммируются, усиливая индукцию в зазоре. Например, для катушек диаметром 50 мм и током 2 А уменьшение расстояния с 30 до 10 мм увеличивает магнитную индукцию на 40–60% в зависимости от геометрии. Этот эффект объясняется законом Био-Савара-Лапласа, где напряжённость поля обратно пропорциональна квадрату расстояния от источника.

В системах с встречным включением катушек (противоположные направления токов) увеличение расстояния ослабляет результирующее поле за счёт взаимной компенсации. Так, при зазоре 5 мм между катушками с током 1,5 А и 200 витками магнитное поле в центре может снижаться на 25–35% по сравнению с одиночной катушкой. Для точного расчёта используют формулу суперпозиции полей: B_рез = B₁ ± B₂, где знак зависит от направления токов. Критическое расстояние, при котором поля полностью компенсируются, определяется как d ≈ 0,7·D, где D – диаметр катушки.

Практическое применение метода требует учёта краевых эффектов. При расстоянии между катушками менее 0,3·D неоднородность поля в рабочей зоне достигает 15–20%, что критично для прецизионных устройств (например, в ЯМР-спектрометрах). Для минимизации искажений рекомендуется использовать катушки с отношением длины к диаметру не менее 1,5:1. В системах с подвижными катушками шаг регулировки не должен превышать 0,5 мм, иначе возникают скачки индукции до 10% от номинального значения.

Механическая реализация регулировки зависит от требуемой точности. В лабораторных установках применяют микрометрические винты с шагом 0,1 мм, обеспечивающие разрешение по полю до 0,01 Тл. Для промышленных систем (например, магнитные сепараторы) используют электроприводы с обратной связью по току Холла, стабилизирующие поле с погрешностью ±2%. При этом скорость перемещения катушек ограничивают 5 мм/с, чтобы избежать вихревых токов в проводящих элементах конструкции.

Температурные эффекты при изменении расстояния между катушками часто недооценивают. При сближении катушек на 20% их взаимный нагрев за счёт индуктивной связи может повышать сопротивление обмоток на 3–5%, что эквивалентно снижению тока на 1–2% при стабилизированном напряжении. Для компенсации используют термостабильные материалы (например, медь с добавками серебра) или активное охлаждение с расходом воздуха не менее 0,5 м³/мин на 1 кВт потерь.

Оптимальное расстояние между катушками выбирают исходя из целевой функции поля. Для максимальной однородности в объёме 10 см³ при диаметре катушек 80 мм зазор должен составлять 0,4–0,6·D. В задачах, требующих высокой градиентности (например, магнитные ловушки), расстояние уменьшают до 0,1–0,2·D, жертвуя однородностью. При проектировании систем с регулируемым зазором закладывают запас по механической прочности: для катушек массой свыше 5 кг используют направляющие с допуском не более 0,05 мм на 100 мм хода.

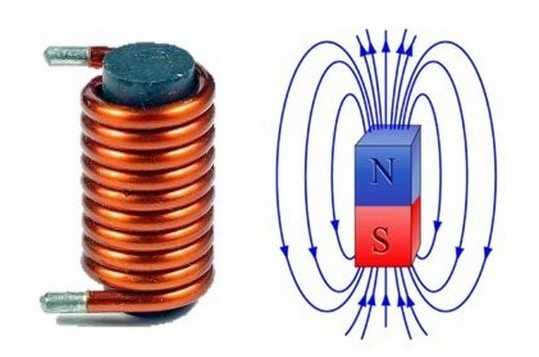

Использование широтно-импульсной модуляции (ШИМ) для динамического контроля

Широтно-импульсная модуляция (ШИМ) позволяет регулировать среднее значение тока через катушку, изменяя соотношение времени включенного и выключенного состояния ключевого элемента (например, MOSFET или IGBT). Для катушек с индуктивностью 10–100 мГн оптимальная частота ШИМ составляет 20–50 кГц: при меньших частотах возникают пульсации тока, превышающие 10% от номинального значения, а при больших – растут коммутационные потери. Пример: при частоте 30 кГц и коэффициенте заполнения 50% средний ток через катушку 5 А обеспечивает магнитное поле с индукцией ~0,02 Тл в зазоре 5 мм.

Для реализации ШИМ в цепях с индуктивной нагрузкой критически важен выбор драйвера ключа. Драйверы с гальванической развязкой (например, ISO5852S) минимизируют помехи, а встроенные диоды Шоттки в силовом ключе предотвращают обратные выбросы напряжения. При использовании микроконтроллеров (STM32, AVR) рекомендуется применять аппаратные таймеры с разрешением не менее 10 бит: это обеспечивает плавное изменение коэффициента заполнения с шагом 0,1% и точность регулировки поля ±0,5%. Для катушек с сопротивлением менее 1 Ом необходим токовый датчик (ACS712) с обратной связью, чтобы компенсировать нелинейность насыщения сердечника.

Эффективность ШИМ зависит от параметров LC-фильтра на выходе. Для подавления пульсаций тока до уровня 2% при частоте 40 кГц требуется дроссель с индуктивностью 100 мкГн и конденсатор 100 мкФ. Без фильтра амплитуда пульсаций может достигать 30% от среднего тока, что приводит к нестабильности магнитного поля и дополнительному нагреву катушки. В системах с высокими требованиями к динамике (например, электромагнитные клапаны) время реакции на изменение ШИМ-сигнала не должно превышать 1 мс – это достигается за счет использования быстродействующих ключей (SiC MOSFET) и оптимизации алгоритма PID-регулятора.

Применение ШИМ в биполярных схемах (например, H-мост) позволяет менять направление магнитного поля без механических переключателей. Для этого необходимо синхронизировать ШИМ-сигналы на верхнем и нижнем плечах моста с задержкой не менее 1 мкс, чтобы исключить сквозные токи. Пример: в двигателях постоянного тока с катушками на 12 В и током 3 А ШИМ с частотой 25 кГц и коэффициентом заполнения 70% обеспечивает момент 0,5 Н·м при КПД 85%. Для защиты от перенапряжений при коммутации используются снабберные цепи (RC-цепочки с R=10 Ом, C=1 нФ).

В системах с обратной связью по магнитному полю (датчики Холла, A1302) ШИМ позволяет реализовать адаптивное управление. Алгоритм корректирует коэффициент заполнения в реальном времени, компенсируя внешние возмущения (температурный дрейф, вибрации). Пример: в магнитных подшипниках с катушками 200 витков и током 2 А ШИМ с частотой 50 кГц и обратной связью удерживает зазор 0,3 мм с точностью ±0,01 мм. Для снижения электромагнитных помех рекомендуется экранировать катушку и использовать витые пары для сигнальных линий.

Влияние материала проводника на стабильность и управляемость поля

Электропроводность и температурный коэффициент сопротивления (ТКС) материала напрямую определяют эффективность регулировки магнитного поля. Медь, с удельным сопротивлением 1,68·10⁻⁸ Ом·м при 20°C и ТКС 0,0039 К⁻¹, обеспечивает минимальные потери мощности, но при нагреве свыше 100°C сопротивление возрастает на 39%, что снижает стабильность поля на 5–7% при длительной работе. Алюминий (2,65·10⁻⁸ Ом·м, ТКС 0,0043 К⁻¹) дешевле на 30–40%, но требует увеличения сечения проводника на 60% для компенсации потерь, что усложняет конструкцию катушки и снижает плотность намотки.

Для высокоточных систем, где требуется стабильность поля ±0,1%, применяют сплавы с низким ТКС: константан (ТКС 0,00003 К⁻¹) или манганин (ТКС 0,000015 К⁻¹). Эти материалы сохраняют сопротивление неизменным в диапазоне 0–100°C, но их удельное сопротивление в 25–30 раз выше меди, что увеличивает тепловыделение. При токе 10 А и сечении 1 мм² потери мощности в константановом проводнике составят 2,5 Вт/м против 0,17 Вт/м у меди, что требует принудительного охлаждения при длительной эксплуатации.

Сверхпроводники, такие как Nb-Ti или YBCO, исключают резистивные потери, но их применение ограничено критической температурой (9,2 К для Nb-Ti, 92 К для YBCO) и необходимостью криогенного оборудования. При 4,2 К плотность тока в Nb-Ti достигает 3·10⁵ А/см², что позволяет создавать компактные катушки с индукцией до 10 Тл, однако стоимость системы возрастает в 10–15 раз по сравнению с медными аналогами. Для управляемых полей сверхпроводники неэффективны из-за гистерезиса и сложности быстрого изменения тока.

В импульсных системах с частотой до 10 кГц ключевым параметром становится скин-эффект. При глубине проникновения тока 0,66 мм для меди на 1 кГц (0,21 мм на 10 кГц) многожильные проводники типа литцендрат снижают потери на 40–60%, но увеличивают стоимость на 200–300%. Для алюминия глубина скин-слоя на 1 кГц составляет 0,83 мм, что делает его предпочтительным в низкочастотных приложениях при ограниченном бюджете, но требует учета окисления контактов, увеличивающего переходное сопротивление на 15–20% за год эксплуатации.
