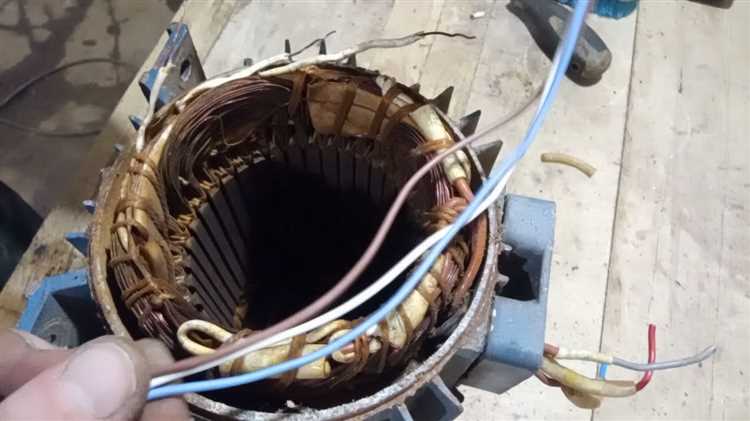

Электродвигатель, бьющий током на корпус, – это не только дискомфорт при эксплуатации, но и прямая угроза безопасности. Причины могут быть разными: от повреждения изоляции обмоток до нарушения заземления. Первое, что нужно сделать, – отключить питание и проверить целостность кабелей и соединений. Если при касании корпуса ощущается даже слабый удар током, это указывает на утечку напряжения, которая может достигать 220 В в однофазных сетях или 380 В в трехфазных.
Основные источники проблемы: пробой изоляции обмоток статора, повреждение подшипников с последующим контактом ротора с корпусом, нарушение изоляции питающего кабеля или неправильное подключение заземления. В 70% случаев утечка возникает из-за старения изоляции, особенно если двигатель эксплуатируется в условиях повышенной влажности или температуры. Для проверки используйте мегаомметр: сопротивление изоляции между обмотками и корпусом должно быть не менее 0,5 МОм при напряжении 500 В.
Если заземление присутствует, но неэффективно, проверьте его сопротивление – оно не должно превышать 4 Ом для сетей до 1000 В. В случае отсутствия заземления или его обрыва двигатель становится источником опасности. Немедленно установите или восстановите заземляющий контур. При невозможности оперативного ремонта используйте устройство защитного отключения (УЗО) с током утечки не более 30 мА, но это временная мера.
При обнаружении пробоя изоляции обмоток двигатель подлежит ремонту или замене. Не пытайтесь эксплуатировать его с поврежденной изоляцией – это чревато коротким замыканием и возгоранием. Если проблема в подшипниках, замените их и проверьте воздушный зазор между ротором и статором: он должен соответствовать паспортным данным двигателя. В трехфазных системах убедитесь, что фазы подключены правильно – перекос может вызывать дополнительные токи утечки.
После устранения неисправности проведите повторные измерения сопротивления изоляции и заземления. Если значения в норме, запустите двигатель на холостом ходу и проверьте отсутствие нагрева корпуса и вибраций. При первых признаках повторной утечки отключите оборудование и проведите диагностику заново.

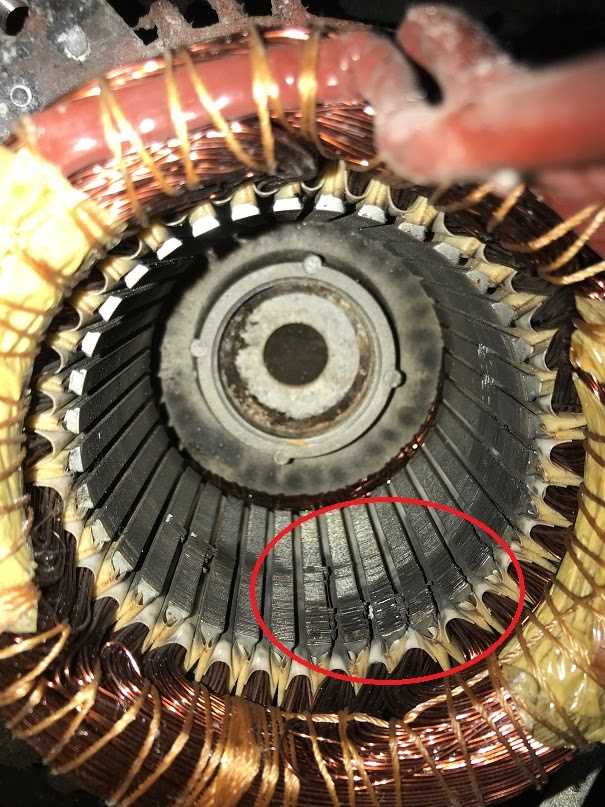

Как проверить наличие утечки тока на корпус двигателя
Проверьте наличие напряжения между корпусом и заземляющим проводником с помощью вольтметра переменного тока. При исправной изоляции показания должны быть близки к нулю. Если прибор фиксирует напряжение выше 30 В, утечка тока присутствует. В этом случае отключите двигатель и ищите повреждение обмоток или кабеля.
Используйте токовые клещи для измерения тока утечки на заземляющем проводнике. Запустите двигатель и замерьте ток – он не должен превышать 3,5 мА на 1 кВт мощности. Превышение этого значения указывает на пробой изоляции или нарушение заземления. Проверяйте все фазы поочередно, так как утечка может быть несимметричной.
Какие инструменты нужны для диагностики электродвигателя
Для выявления причин утечки тока на корпус электродвигателя требуется набор специализированных инструментов. Основной прибор – мегаомметр с диапазоном измерений от 500 В до 2500 В. Он позволяет проверить сопротивление изоляции обмоток относительно корпуса и между фазами. Для двигателей мощностью до 10 кВт достаточно модели на 1000 В, для более мощных – 2500 В. Прибор должен иметь сертификат калибровки не старше года.
- Токоизмерительные клещи – для бесконтактного измерения тока утечки на корпус. Подходят модели с диапазоном 0–100 мА и разрешением 0,1 мА. Прибор должен фиксировать переменный ток частотой 50–60 Гц.
- Инфракрасный термометр – для контроля температуры подшипников и обмоток. Допустимый перегрев обмоток класса изоляции F не должен превышать 105°C.
- Стробоскоп – для проверки биения вала и соосности муфт. Частота вспышек должна регулироваться в пределах 100–10000 об/мин.
Для проверки подшипниковых узлов используйте виброанализатор с датчиком виброускорения (диапазон 10–1000 Гц). Предельно допустимые значения вибрации для двигателей мощностью до 15 кВт – 2,8 мм/с (согласно ГОСТ ИСО 10816-1). Прибор должен иметь возможность записи и анализа спектра вибрации.
При диагностике двигателей с фазным ротором дополнительно потребуется осциллограф с полосой пропускания не менее 20 МГц. Он позволяет анализировать форму напряжения на кольцах ротора и выявлять несимметрию фаз. Для проверки цепей управления используйте логический пробник с индикацией уровней TTL и CMOS.
Незаменимый инструмент – тестер заземления с функцией измерения сопротивления контура заземления. Согласно ПУЭ, сопротивление заземляющего устройства для электроустановок до 1000 В не должно превышать 4 Ом. Для проверки используйте метод трех измерений с разнесением электродов на расстояние не менее 20 м.
Пошаговая инструкция по измерению сопротивления изоляции обмоток
- Зафиксируйте показания мегаомметра через 60 секунд после подачи напряжения. Нормативное значение сопротивления изоляции для обмоток статора – не менее 0,5 МОм при температуре +20°C (для двигателей мощностью до 100 кВт) и 1 МОм для более мощных агрегатов. Для обмоток ротора минимально допустимое значение – 0,2 МОм.
- Повторите измерения для каждой фазы относительно корпуса и между фазами. Разница в показаниях между фазами не должна превышать 30% от наибольшего значения. При обнаружении сопротивления ниже нормы проверьте целостность изоляции визуально на предмет обугливания, трещин или механических повреждений.
- Запишите результаты в протокол с указанием температуры обмоток, влажности воздуха и типа мегаомметра. Если сопротивление изоляции ниже нормы, проведите сушку обмоток при температуре 80–100°C в течение 4–6 часов или замените поврежденные участки.
Как правильно заземлить электродвигатель для устранения утечки
Заземление электродвигателя начинается с выбора проводника: сечение медного провода должно быть не менее 4 мм² для двигателей мощностью до 10 кВт и 6 мм² – свыше 10 кВт. Проводник подключается к заземляющей шине щита или контуру заземления с сопротивлением не выше 4 Ом (для сетей 380 В). Корпус двигателя очищается от краски и ржавчины в месте крепления болта заземления, затем провод фиксируется под гайку с шайбой, обеспечивая надежный контакт. Для алюминиевых корпусов используют оцинкованные шайбы, предотвращающие окисление.
Проверка эффективности заземления проводится мегаомметром: сопротивление изоляции между фазой и корпусом должно быть не менее 0,5 МОм. При подключении к существующему контуру заземления убедитесь, что его сопротивление соответствует ПУЭ (не более 30 Ом для грунтов с удельным сопротивлением до 100 Ом·м). В системах TN-C-S заземляющий проводник подключается к PE-шине, а не к нулевому проводу. Для двигателей во взрывоопасных зонах применяют дополнительное выравнивание потенциалов с помощью металлической сетки под основанием.
Когда и как использовать устройство защитного отключения (УЗО)
УЗО устанавливают в цепях электродвигателей, работающих в условиях повышенной опасности: влажные помещения, открытые площадки, оборудование с металлическим корпусом. Для однофазных двигателей выбирают УЗО с номинальным током утечки 10–30 мА, для трехфазных – 30–100 мА. При подключении следят за правильностью фазировки: на входе УЗО подключают фазу и ноль, на выходе – к двигателю и заземлению. Перед монтажом проверяют целостность изоляции обмоток мегаомметром (сопротивление не менее 0,5 МОм).
Используют УЗО типа А или АС с временем срабатывания не более 30 мс при токе утечки, превышающем номинальный в 1,5 раза. После установки проводят тестирование кнопкой «Т» на корпусе устройства – при нажатии УЗО должно отключить цепь. Регулярно, раз в 6 месяцев, проверяют работоспособность УЗО с помощью тестера или имитатора тока утечки. Если двигатель эксплуатируется в агрессивной среде (пыль, химикаты), частоту проверок увеличивают до 3 месяцев.
Какие неисправности обмоток приводят к пробою на корпус
Пробой изоляции обмоток на корпус двигателя чаще всего возникает из-за механических повреждений изоляционного слоя проводников. Это происходит при перегреве обмоток свыше 130–150°C, когда лаковая изоляция теряет эластичность, трескается и осыпается. Особенно уязвимы места выхода проводов из пазов статора, где изоляция испытывает максимальные механические нагрузки при вибрации и тепловом расширении.
Влагонасыщение изоляции – вторая по распространенности причина. При относительной влажности воздуха выше 80% и отсутствии герметизации обмоток влага проникает в микротрещины изоляции, снижая её сопротивление до критических значений (ниже 0,5 МОм). В асинхронных двигателях с классом изоляции F или H пробой может произойти уже через 2–3 недели работы в таких условиях.
Межвитковые замыкания в одной из фазных обмоток создают локальные очаги перегрева, где температура достигает 200–250°C. Это приводит к обугливанию изоляции и её пробою на ближайший металлический элемент корпуса. Характерный признак – неравномерный нагрев обмоток при работе и повышенный ток в одной из фаз (на 15–30% выше номинала).
Старение изоляции ускоряется при частых пусках двигателя под нагрузкой. Каждый пуск сопровождается броском тока в 5–7 раз выше номинального, что вызывает термические удары по изоляции. В двигателях с числом пусков более 10 в час ресурс изоляции сокращается в 2–3 раза. Для обмоток с классом изоляции B срок службы снижается с 20 000 до 5 000–7 000 часов.
Попадание металлической стружки или абразивной пыли в пазы статора приводит к истиранию изоляции проводников. Особенно опасно для двигателей, работающих в запылённых условиях (деревообработка, металлообработка). Даже частицы размером 0,1–0,3 мм способны за несколько сотен часов работы протереть изоляцию до меди. Контроль сопротивления изоляции в таких условиях должен проводиться не реже 1 раза в месяц.
Некачественная пропитка обмоток лаком или её отсутствие снижает механическую прочность изоляции. При вибрации проводники смещаются, что приводит к микроразрывам изоляции и последующему пробою. В двигателях с частотой вращения 3000 об/мин дефект проявляется в 3–4 раза быстрее, чем при 1500 об/мин. Рекомендуется использовать лаки с высокой адгезией (например, эпоксидные) и проводить пропитку под вакуумом.
Электрические перенапряжения в сети (выше 1,5Uном) вызывают пробой ослабленной изоляции. Особенно опасны коммутационные перенапряжения при отключении двигателя под нагрузкой, когда амплитуда импульсов достигает 3–4 кВ. Для защиты обмоток применяют варисторы или RC-цепочки, устанавливаемые на клеммной коробке. В сетях с частыми скачками напряжения рекомендуется использовать двигатели с усиленной изоляцией (класс H).
Как безопасно демонтировать и заменить поврежденный электродвигатель
- Перед установкой нового двигателя очистите посадочные поверхности от ржавчины и грязи, используя металлическую щетку и растворитель. Проверьте соосность отверстий под болты – смещение более 0,5 мм требует доработки рамы.
- Нанесите на резьбу болтов крепления антизадирную пасту (например, Molykote 1000) для предотвращения коррозии и облегчения последующего демонтажа.
- Подключите кабели согласно маркировке, соблюдая сечение проводов (для двигателей мощностью до 10 кВт – не менее 1,5 мм² на 1 кВт, свыше 10 кВт – 1 мм² на 1 кВт).
- Проверьте сопротивление изоляции обмоток мегаомметром на 500 В – значение должно быть не менее 0,5 МОм для двигателей до 1000 В. При меньших показаниях просушите обмотки при температуре 80–90°C в течение 4–6 часов.
- После запуска контролируйте температуру подшипников и корпуса в течение первых 30 минут работы – превышение 60°C указывает на необходимость регулировки натяжения ремня или центровки.
