Рулевая колонка – ключевой узел велосипеда, отвечающий за управляемость и безопасность. Неправильная сборка приводит к люфтам, скрипам или преждевременному износу подшипников. В этой статье разберём процесс установки на примере наиболее распространённых типов колонок: резьбовой (1 дюйм) и безрезьбовой (1 1/8 дюйма, интегрированной или полуинтегрированной). Для работы потребуются: шестигранники (4–6 мм), динамометрический ключ (момент затяжки 5–7 Н·м для чашек), съёмник для каретки (для резьбовых колонок), смазка для подшипников (например, Finish Line Premium или Phil Wood Waterproof).
Перед сборкой проверьте совместимость рулевой трубы рамы и вилки. У безрезьбовых колонок диаметр трубы должен соответствовать типу подшипников: 1 1/8″ (стандарт), 1.5″ (для эндуро/даунхилла) или tapered (коническая, 1.5″ внизу, 1 1/8″ вверху). Измерьте высоту рулевой трубы – она должна быть на 2–3 мм выше верхнего подшипника, чтобы избежать зажима подшипников при затяжке выноса. Если труба слишком длинная, обрежьте её труборезом, оставив запас для фаски (снятие заусенцев обязательно – используйте напильник или специальный инструмент).
Для резьбовых колонок первым шагом станет установка нижней чашки. Нанесите тонкий слой смазки на резьбу рамы и чашки, затем вкрутите её по часовой стрелке до упора. Используйте съёмник для каретки, чтобы избежать перекоса. Затягивайте с усилием 30–40 Н·м – недостаточная затяжка приведёт к люфту, избыточная – к повреждению резьбы. В безрезьбовых колонках сначала установите нижний подшипник в стакан рамы, предварительно смазав посадочное место. Убедитесь, что подшипник сел ровно – перекос вызовет неравномерный износ.
При установке вилки в раму проследите, чтобы шток проходил через подшипники без заеданий. Для интегрированных колонок используйте пластиковые или алюминиевые проставки (обычно 2–5 мм) между верхним подшипником и выносом – они компенсируют разницу в высоте и предотвращают зажим подшипников. Затягивайте якорный болт выноса постепенно, по 1/4 оборота, проверяя люфт после каждого шага. Правильно собранная колонка должна вращаться свободно, без сопротивления, но и без малейшего люфта.

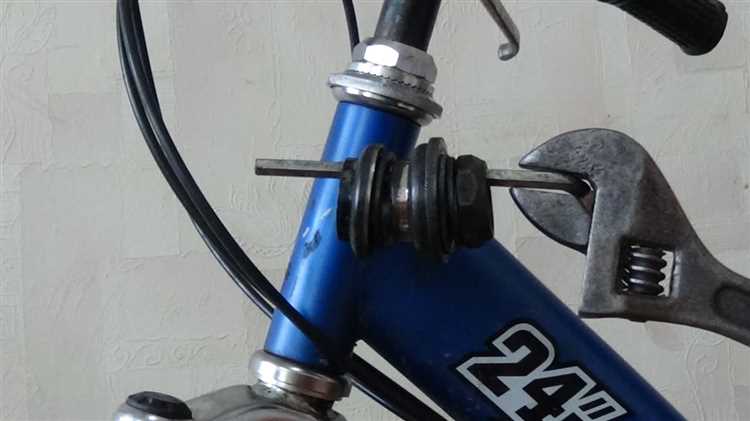

Подготовка инструментов и деталей для сборки рулевой колонки
Перед началом сборки убедитесь, что у вас есть все необходимые компоненты: верхняя и нижняя чашки рулевой колонки, подшипники (обычно 45–50 мм в диаметре), уплотнительные кольца, вынос руля, рулевая труба вилки и якорный болт. Для интегрированных систем потребуются картриджные подшипники, для полуинтегрированных – отдельные шарики или сепараторы. Проверьте совместимость деталей: диаметр рулевой трубы вилки должен соответствовать размеру чашек (обычно 1″, 1 1/8″ или 1,5″).
Основной инструмент – ключ для чашек рулевой колонки (специальный съемник с шестигранными или шлицевыми головками). Для затяжки якорного болта понадобится шестигранник на 4, 5 или 6 мм, в зависимости от модели. Если подшипники требуют регулировки, подготовьте динамометрический ключ с диапазоном 4–7 Н·м. Для очистки деталей используйте обезжириватель (например, изопропиловый спирт) и безворсовую ткань.
Дополнительно пригодятся резиновый молоток для аккуратной запрессовки чашек и пластиковые монтажки для снятия старых уплотнений. Избегайте металлических инструментов при работе с алюминиевыми рамами – риск повреждения поверхности высок. Если чашки сидят слишком плотно, используйте проставки из мягкого материала (например, деревянные бруски) для равномерного распределения усилия.
Перед сборкой осмотрите все детали на предмет дефектов: трещины на чашках, износ подшипников, коррозия на рулевой трубе. Особое внимание уделите уплотнительным кольцам – они должны быть целыми, без заусенцев. Если подшипники открытого типа, проверьте количество и состояние шариков: стандартный набор – 18–22 штуки диаметром 4–5 мм. При необходимости смажьте их консистентной смазкой (например, Finish Line Premium или Phil Wood Waterproof).
Для точной установки чашек используйте специальный шаблон или штангенциркуль, чтобы выровнять их относительно рулевого стакана рамы. Верхняя чашка должна выступать над стаканом на 2–3 мм, нижняя – быть заподлицо с краем. При отсутствии шаблона ориентируйтесь на заводские метки на раме или чашках. Неравномерная установка приведет к перекосу подшипников и ускоренному износу.
Подготовьте рабочее место: ровная поверхность, хорошее освещение и магнитный лоток для мелких деталей. Если сборка проводится на велосипеде, зафиксируйте раму в стойке или подвесьте за седло, чтобы избежать смещения. Для защиты рамы от царапин используйте малярный скотч на участках контакта с инструментами. При работе с углеродными рамами дополнительно оберните ключи изолентой – это снизит риск повреждения композитного материала.
Запаситесь запасными деталями: уплотнительными кольцами (размер зависит от модели колонки) и подшипниками. Даже новые комплекты могут содержать бракованные элементы. Для интегрированных систем рекомендуется иметь под рукой резиновые прокладки толщиной 0,5–1 мм – они компенсируют зазоры при неплотной посадке чашек. Если якорный болт имеет поврежденную резьбу, замените его сразу – сорванная резьба приведет к невозможности регулировки рулевой колонки.
Установка подшипников в стакан рамы велосипеда
Перед установкой подшипников очистите стакан рамы от старой смазки, грязи и металлической стружки. Используйте обезжириватель (например, изопропиловый спирт) и безворсовую салфетку. Проверьте внутреннюю поверхность стакана на наличие задиров или коррозии – даже незначительные повреждения могут привести к преждевременному износу подшипников. Для рам из алюминия или карбона допустимы неглубокие царапины, но стальные рамы требуют идеально гладкой поверхности.
Выбор метода установки зависит от типа подшипников:
- Насыпные подшипники – требуют равномерного распределения шариков по дорожке качения. Нанесите тонкий слой консистентной смазки (например, Phil Wood Tenacious или Park Tool Polylube 1000) на чашку стакана, затем аккуратно уложите шарики, избегая перекосов. Количество шариков указано в спецификации рулевой колонки (обычно 12–20 штук диаметром 4–5 мм).
- Картриджные подшипники – запрессовываются с усилием 50–150 кгс. Используйте специальный пресс или оправку, совпадающую по диаметру с внешним кольцом подшипника. Запрессовку начинайте с нижнего подшипника, контролируя соосность с верхней частью стакана. Для рам с интегрированной рулевой колонкой применяйте адаптеры под размер подшипника (чаще всего 41.8 мм для верхнего и 41.4 мм для нижнего).
После установки проверьте легкость вращения вилки. Зажмите раму в тисках через мягкие губки, установите вынос и руль, затем прокрутите вилку на 360°. Допустимо легкое сопротивление, но заедания или люфт недопустимы. При обнаружении дефектов разберите узел и повторите установку, уделив внимание:
- Соосности подшипников – смещение более 0.1 мм вызывает биение.
- Качеству смазки – избыток приводит к перегреву, недостаток – к сухому трению.
- Состоянию уплотнительных колец картриджных подшипников – повреждения ускоряют попадание влаги.
Для финальной проверки используйте динамометрический ключ: момент затяжки верхней крышки стакана должен составлять 2–4 Н·м для алюминиевых рам и 3–5 Н·м для стальных.

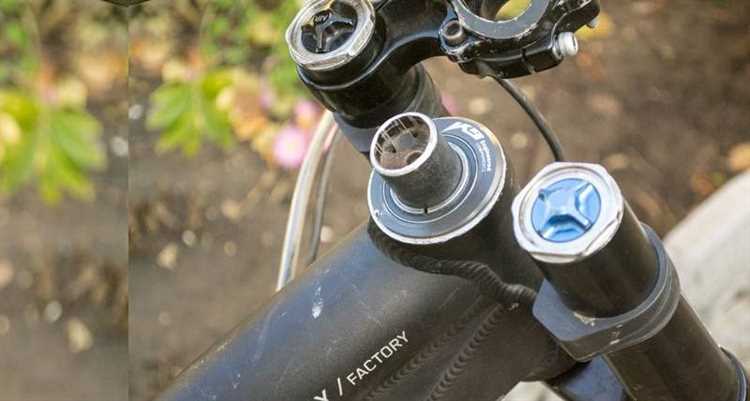

Монтаж рулевой трубы вилки в рулевой стакан
Перед установкой проверьте соответствие диаметра рулевой трубы вилки и рулевого стакана рамы. Стандартные размеры: 1″, 1 1/8″ и 1.5″ (реже – конусные варианты 1.5″–1 1/8″). Измерьте внутренний диаметр стакана штангенциркулем с точностью до 0.1 мм – допустимое отклонение не должно превышать 0.2 мм. Для вилок с интегрированными подшипниками (например, IS42/28.6 или ZS44/30) используйте калибровочные кольца, если зазор превышает 0.3 мм. При несовпадении размеров замените вилку или раму – подгонка напильником недопустима.
Очистите рулевой стакан от старой смазки и металлической стружки. Нанесите тонкий слой консистентной смазки (например, литиевой или на основе молибдена) на внутреннюю поверхность стакана и наружную часть чашек подшипников. Установите нижнюю чашку подшипника в стакан, ориентируя ее по направлению вращения вилки (обычно метка «DOWN» должна быть внизу). Запрессуйте чашку с помощью специального инструмента – молоток и подручные средства деформируют посадочное место. Усилие запрессовки для алюминиевых рам: 5–7 кН, для стальных – до 10 кН.
Вставьте рулевую трубу вилки в стакан, предварительно надев на нее верхнюю чашку подшипника и уплотнительное кольцо. Проверьте свободное вращение вилки – заедания указывают на перекос чашек или повреждение подшипников. Затяните якорную гайку динамометрическим ключом: момент затяжки для резьбовых систем – 5–7 Н·м, для безрезьбовых (A-headset) – 4–6 Н·м. Превышение момента приведет к деформации подшипников, недостаточный – к люфту.
После монтажа проверьте люфт рулевой колонки. Приподнимите переднее колесо и покачайте вилку вперед-назад – допустимый люфт не должен ощущаться. Если люфт присутствует, ослабьте якорную гайку и подтяните верхнюю чашку на 1/8 оборота, затем повторно затяните гайку. Для вилок с конусными подшипниками (например, Campagnolo) регулировку проводите с шагом 1/16 оборота. Завершите сборку установкой выноса и затяжкой болтов крепления с моментом 6–8 Н·м.
Крепление выноса руля к рулевой трубе
Ослабьте болты крепления выноса на 2–3 оборота, чтобы он свободно скользил по трубе, но не болтался. Установите вынос на рулевую трубу, совместив его с метками или насечками, если они есть. Для велосипедов с интегрированной рулевой колонкой (например, с верхней чашкой) убедитесь, что вынос не упирается в подшипник – оставьте зазор 1–2 мм.
Затягивайте болты крест-накрест, поочередно увеличивая усилие. Момент затяжки для алюминиевых выносов – 5–7 Н·м, для карбоновых – 4–5 Н·м. Используйте динамометрический ключ: перетяжка приведет к деформации трубы или трещинам в выносе. Проверьте отсутствие люфта, покачав руль вперед-назад – при правильной затяжке он должен оставаться неподвижным.
Если вынос крепится через шлицевую систему (как у некоторых моделей от FSA или Cane Creek), совместите шлицы на выносе и трубе перед затяжкой. Невыполнение этого требования приведет к неравномерному распределению нагрузки и возможному разрушению деталей. После фиксации проверьте соосность выноса с передним колесом – отклонение более 2° ухудшит управляемость.
Для карбоновых рулевых труб используйте только оригинальные болты и шайбы из комплекта выноса. Металлические детали сторонних производителей могут иметь острые кромки, повреждающие волокна карбона. Нанесите на резьбу болтов фиксатор резьбы средней прочности (например, Loctite 243) – это исключит самопроизвольное ослабление крепежа при вибрации.
После установки проверьте жесткость конструкции, надавив на руль с усилием 20–30 кг. Если слышен скрип или наблюдается смещение выноса, разберите соединение, очистите контактные поверхности от грязи и повторно затяните болты с указанным моментом. На велосипедах с амортизационной вилкой дополнительно проверьте зазор между выносом и короной вилки – он должен быть не менее 5 мм для предотвращения контакта при сжатии подвески.
Регулировка затяжки якоря рулевой колонки
Правильная затяжка якоря – ключевой этап, влияющий на управляемость и безопасность велосипеда. Начните с ослабления верхней крышки рулевой колонки (обычно на 2–3 оборота против часовой стрелки), чтобы освободить подшипники. Установите вынос руля в рабочее положение и затяните якорный болт динамометрическим ключом с усилием, указанным в спецификации производителя: для большинства колонок стандарта aheadset это 4–6 Н·м, для интегрированных систем – 2–3 Н·м. Превышение момента приведёт к деформации подшипников, недостаточная затяжка – к люфту и ускоренному износу.
Проверьте регулировку следующим образом:
- Поднимите переднее колесо и покачайте вилку вперёд-назад – люфт недопустим.
- Поверните руль на 90° в обе стороны: вращение должно быть плавным, без заеданий или «закусываний».
- Если руль проворачивается с усилием, ослабьте якорь на 0,5–1 Н·м и повторите тест.
Для колонок с конусными подшипниками (например, threaded headsets) дополнительно отрегулируйте контргайку после якоря, зафиксировав её с моментом 6–8 Н·м.
После регулировки проконтролируйте отсутствие бокового смещения выноса относительно рамы: зазор между ним и верхней чашкой подшипника не должен превышать 0,5 мм. Если люфт сохраняется при правильном моменте затяжки, замените подшипники или чашки – износ дорожек качения не устраняется регулировкой. Для колонок с пресс-фит посадкой (BB30, PF30) проверьте состояние кареточного узла: его деформация может имитировать люфт рулевой.

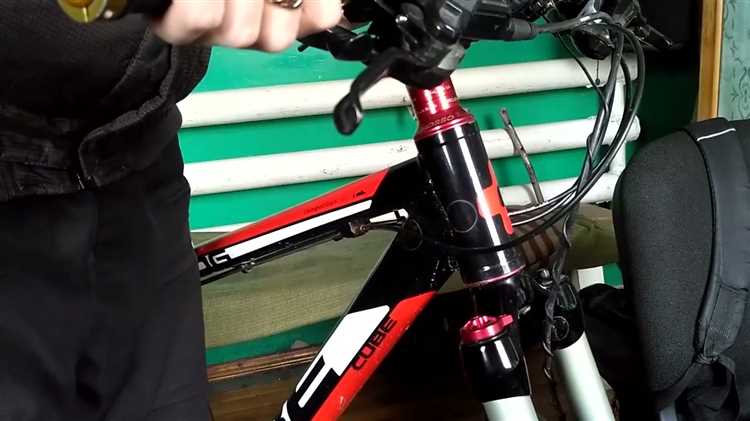

Проверка плавности хода и устранение люфта
Поднимите переднее колесо велосипеда и вращайте руль влево-вправо, фиксируя малейшие заедания или неравномерное сопротивление. Если ход неравномерный, ослабьте болты крепления выноса руля на ¼ оборота и проверьте повторно – затяжка с избыточным усилием деформирует подшипники. При наличии люфта затяните верхнюю крышку рулевой колонки ключом на 5–6 Н·м, контролируя момент динамометрическим ключом. Для систем с интегрированными подшипниками (например, Cane Creek 40) допустимый люфт – не более 0,1 мм, для насыпных – до 0,3 мм.
Если люфт сохраняется после затяжки, разберите колонку: снимите вынос, рулевую трубу и осмотрите подшипники. Замените повреждённые шарики или сепараторы, смажьте дорожки качения консистентной смазкой (например, Shimano Premium Grease). При сборке обеспечьте равномерное распределение нагрузки – затягивайте крышку по диагонали, чередуя стороны, с шагом в ⅛ оборота. Проверьте биение рулевой трубы: отклонение более 0,5 мм требует замены или правки.
Финальная фиксация всех элементов и тестовый заезд
Затяните болты крепления выноса руля динамометрическим ключом с усилием 5–7 Н·м, если производитель не указывает иное. Проверьте, чтобы зазор между выносом и рулевой трубой вилки отсутствовал – даже 0,1 мм может вызвать люфт при езде. Для моделей с интегрированной рулевой колонкой (например, Campagnolo Record) дополнительно зафиксируйте верхнюю крышку моментом 2–3 Н·м, избегая перекосов.
Убедитесь, что тросы и гидролинии не пережаты при затяжке болтов выноса: при повороте руля на 90° в обе стороны они должны свободно скользить, без натяжения или провисания. Если велосипед оснащён дисковыми тормозами, проверьте зазор между колодками и ротором – он должен быть равномерным (0,3–0,5 мм) по всей окружности. При необходимости отрегулируйте калипер шестигранником на 5 мм.
Перед тестовым заездом поднимите переднее колесо и прокрутите руль на 360°: вращение должно быть плавным, без заеданий или посторонних звуков. Опустите велосипед и нажмите на тормоза – вилка не должна смещаться относительно рамы. Начните заезд на ровной площадке без уклона: первые 50 метров проедьте на скорости 5–7 км/ч, проверяя отсутствие вибраций в руле и равномерность торможения.
Если при тестовом заезде обнаружен люфт, ослабьте болты выноса и повторите фиксацию, контролируя момент затяжки. Для велосипедов с амортизационной вилкой проверьте работу демпфера: при резком торможении вилка должна сжиматься без стуков. Завершите тест динамическим манёвром – выполните «восьмёрку» радиусом 2 метра на скорости 10–12 км/ч: руль должен чётко реагировать на повороты, без запаздывания или рывков.
