Бытовая сеть переменного тока на 220 В – стандарт для большинства электроприборов, но не все устройства рассчитаны на такое напряжение. Для питания низковольтной электроники, светодиодных лент, зарядных устройств или лабораторных стендов требуется понижение напряжения до 5–48 В. Неправильный выбор метода может привести к перегреву, короткому замыканию или поражению током. Рассмотрим проверенные решения с техническими характеристиками и ограничениями.
Самый распространённый способ – использование понижающих трансформаторов. Они работают на принципе электромагнитной индукции, обеспечивая гальваническую развязку между сетью и нагрузкой. Для напряжения 220/12 В подойдут трансформаторы мощностью от 5 до 500 Вт в зависимости от потребления. Например, модель ТПП-220/12-6 (6 Вт) подходит для питания маломощных устройств, а ОСМ-0,25 (250 Вт) – для лабораторных блоков питания. Важно учитывать КПД (обычно 85–95%) и допустимую нагрузку: превышение тока приводит к перегреву обмоток.
Альтернатива трансформаторам – импульсные блоки питания. Они компактнее, легче и эффективнее (КПД до 90–95%), но требуют фильтрации выходного напряжения. Модели на 12 В, такие как Mean Well LRS-50-12 (50 Вт), выдерживают пусковые токи до 150% от номинала. Однако импульсные БП генерируют высокочастотные помехи, что критично для аудиоаппаратуры или измерительных приборов. Для таких случаев необходимы дополнительные LC-фильтры или экранирование.

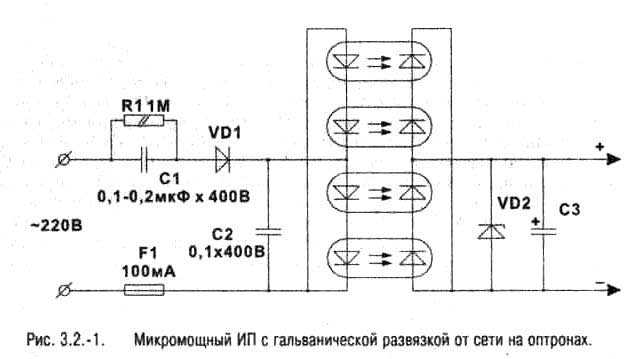

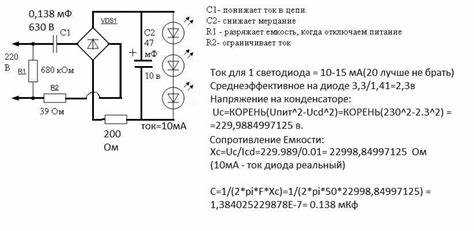

Для временных решений или маломощных нагрузок (до 10 Вт) применяют резистивные делители или балластные конденсаторы. Делитель на резисторах прост в реализации, но рассеивает значительную мощность в виде тепла. Например, для получения 12 В при токе 0,1 А потребуются резисторы 2 кОм (20 Вт) и 1,2 кОм (12 Вт), что неэффективно. Конденсаторный балласт (например, на 1 мкФ для 220/12 В) не греется, но чувствителен к скачкам напряжения и требует разрядного резистора (1 МОм) для безопасности.
При работе с сетью 220 В обязательны меры защиты: автоматические выключатели (на 1–2 А выше номинального тока), варисторы (например, S10K275 для защиты от перенапряжений) и предохранители (плавкие или самовосстанавливающиеся). Все соединения должны выполняться пайкой или клеммниками, а открытые контакты – изолироваться термоусадочной трубкой. Перед подключением нагрузки проверяйте выходное напряжение мультиметром.
Как выбрать трансформатор для понижения напряжения до нужного уровня
Первым шагом определите точное выходное напряжение, необходимое для вашего устройства. Стандартные значения для бытовых и промышленных нужд: 12 В, 24 В, 36 В или 48 В. Учтите, что трансформаторы с фиксированным коэффициентом трансформации (например, 220/12 В) не регулируются – если требуется гибкость, выбирайте модели с отводами или автотрансформаторы с плавной настройкой. Погрешность выходного напряжения не должна превышать ±5%, иначе возможны сбои в работе подключённого оборудования.
Рассчитайте мощность трансформатора с запасом не менее 20–30%. Формула проста: P = U × I, где U – выходное напряжение, I – ток нагрузки. Например, для устройства на 12 В с потреблением 5 А минимальная мощность трансформатора составит 60 Вт, но оптимально выбрать модель на 75–80 Вт. Превышение номинальной мощности приводит к перегреву обмоток и сокращению срока службы, а недостаточная мощность вызовет падение напряжения под нагрузкой.
Тип трансформатора зависит от условий эксплуатации. Для стационарных установок подойдут тороидальные или Ш-образные модели – они компактнее и эффективнее при длительной работе. Импульсные трансформаторы используются в блоках питания с высокой частотой преобразования (от 20 кГц), но требуют дополнительной схемы управления. Если нужна гальваническая развязка (например, для медицинского оборудования), выбирайте разделительные трансформаторы с коэффициентом 1:1 или понижающие с изолированными обмотками.
- Класс защиты: IP20 – для сухих помещений, IP54 – для влажных или пыльных условий.
- Материал сердечника: электротехническая сталь (стандарт) или феррит (для высокочастотных применений).
- Тип охлаждения: естественное (пассивное) или принудительное (с вентилятором) для мощностей свыше 500 Вт.
- Наличие защит: от короткого замыкания, перегрузки, перегрева (термопредохранитель или реле).
Проверьте соответствие трансформатора стандартам безопасности. В России и ЕАЭС действует ГОСТ Р 50571.7.707-2016, регламентирующий требования к электроустановкам. Сертифицированные модели имеют маркировку CE, РСТ или EAC. Избегайте устройств без документации – дешёвые аналоги часто не выдерживают заявленных параметров, что приводит к авариям. Особое внимание уделите изоляции обмоток: сопротивление между первичной и вторичной цепями должно быть не менее 1 МОм при испытательном напряжении 1 кВ.
Для точного подбора учитывайте коэффициент мощности (cos φ) нагрузки. Активные потребители (лампы накаливания, нагреватели) имеют cos φ ≈ 1, а индуктивные (двигатели, дроссели) – 0,6–0,8. В последнем случае трансформатор должен быть рассчитан на полную мощность (S = P / cos φ). Например, для двигателя мощностью 100 Вт с cos φ = 0,7 потребуется трансформатор на 143 ВА. Игнорирование этого параметра приведёт к недопустимому падению напряжения и перегреву.
Монтаж трансформатора требует соблюдения правил электробезопасности. Подключайте первичную обмотку только через автоматический выключатель с номиналом, соответствующим току трансформатора (например, 0,5 А для 100 Вт). Вторичную цепь защищайте предохранителем на 125–150% от рабочего тока. Заземляйте корпус трансформатора, если это предусмотрено конструкцией. При установке в металлическом шкафу обеспечьте зазор не менее 10 см от стенок для естественной вентиляции. После монтажа проверьте выходное напряжение под нагрузкой – оно не должно отличаться от номинального более чем на 3%.
Использование резистивных делителей напряжения: расчет и схемы подключения
Резистивный делитель напряжения – простейший способ снизить напряжение с 220 В до безопасного уровня без использования трансформаторов. Принцип работы основан на распределении входного напряжения между двумя последовательно соединенными резисторами. Выходное напряжение снимается с точки их соединения. Для расчета делителя применяется формула: Uвых = Uвх × (R2 / (R1 + R2)), где Uвх – входное напряжение (220 В), R1 и R2 – сопротивления резисторов.
При выборе резисторов критически важно учитывать их мощность рассеивания. Для делителя на 220 В мощность на каждом резисторе рассчитывается по формуле P = U² / R, где U – падение напряжения на резисторе. Например, при R1 = 100 кОм и R2 = 10 кОм на R1 будет падать ~200 В, а на R2 – ~20 В. Мощность на R1 составит (200 В)² / 100 000 Ом = 0,4 Вт. Для надежности выбирайте резисторы с запасом по мощности (минимум 1 Вт).
Типовые схемы делителей для снижения напряжения до 5–12 В включают резисторы с номиналами от 10 кОм до 1 МОм. Пример: для получения 12 В при входном 220 В используйте R1 = 180 кОм и R2 = 10 кОм. Погрешность выходного напряжения зависит от точности резисторов – для стабильности выбирайте компоненты с допуском 1% или менее. Избегайте резисторов с номиналами ниже 1 кОм: это увеличивает ток через делитель и нагрев.
Делитель напряжения не обеспечивает гальванической развязки, поэтому его нельзя использовать для питания устройств, требующих изоляции от сети. Применяйте его только для сигнальных цепей или в схемах с дополнительной защитой (оптопары, стабилитроны). Для питания микроконтроллеров или датчиков дополните делитель стабилизатором напряжения (например, 78L05) или параметрическим стабилизатором на стабилитроне.
Практическая схема делителя для получения 5 В из 220 В выглядит так: R1 = 430 кОм (1 Вт), R2 = 10 кОм (0,25 Вт). Выходное напряжение составит ~5,06 В. Для компенсации нагрузки параллельно R2 подключите конденсатор 10–100 мкФ (электролитический или керамический), чтобы сгладить пульсации. Без нагрузки делитель работает корректно, но при подключении потребителя напряжение проседает – учитывайте это при расчетах.
Температурная стабильность делителя зависит от температурного коэффициента сопротивления (ТКС) резисторов. Для прецизионных схем используйте резисторы с ТКС не более 50 ppm/°C (например, металлопленочные серии MFR или Caddock). В бытовых приложениях допустимы углеродные резисторы с ТКС до 500 ppm/°C, но их погрешность может достигать 5% при нагреве.
При монтаже делителя соблюдайте правила электробезопасности: изолируйте высоковольтные цепи, используйте печатные платы с зазорами не менее 2,5 мм между проводниками под 220 В. Для тестирования схемы применяйте мультиметр в режиме измерения переменного напряжения, подключая щупы параллельно R2. Избегайте касания токоведущих частей – даже при низком выходном напряжении делитель остается подключенным к сети.
Автотрансформаторы: преимущества, недостатки и правила эксплуатации
Автотрансформаторы отличаются от классических трансформаторов единой обмоткой, где часть витков служит одновременно первичной и вторичной цепью. Это снижает расход меди и стали на 30–50%, уменьшая габариты и вес устройства. КПД автотрансформаторов достигает 98–99% при мощности до 10 кВА, что делает их экономически выгодными для регулировки напряжения в сетях 220 В. Однако гальваническая связь между входом и выходом ограничивает применение в системах, требующих электрической изоляции.
Основной недостаток – отсутствие защиты от коротких замыканий на стороне нагрузки. При пробое изоляции между витками напряжение сети может полностью передаться на выход, что опасно для подключенного оборудования. Для минимизации риска автотрансформаторы оснащают автоматическими выключателями с током срабатывания не выше 1,2 номинального. Также критично соблюдать полярность подключения: ошибка приводит к повышению напряжения вместо понижения.
При эксплуатации автотрансформаторов на 220 В необходимо учитывать допустимую нагрузку. Для моделей мощностью 500 ВА длительная перегрузка свыше 10% сокращает срок службы изоляции. Температура обмоток не должна превышать 105°C (класс изоляции A) – регулярный контроль термодатчиками или тепловизором обязателен. Запрещается использовать автотрансформаторы во влажных помещениях без герметичного корпуса: влага снижает сопротивление изоляции, увеличивая ток утечки.
Для плавной регулировки напряжения применяют автотрансформаторы с подвижным контактом (ЛАТР). При работе с ними важно избегать резких перемещений ползунка: это вызывает искрение и износ контактных дорожек. Рекомендуемая скорость изменения напряжения – не более 5 В/с. Перед подключением нагрузки проверяют выходное напряжение мультиметром: погрешность регулировки ЛАТРов составляет ±2–3%, что критично для чувствительной электроники.
Обслуживание включает ежемесячную проверку затяжки клеммных соединений (момент затяжки – 2–3 Н·м) и очистку контактов от окислов. При появлении гудения или нагрева свыше 60°C на корпусе устройство отключают и проверяют на межвитковое замыкание. Хранение автотрансформаторов допускается при температуре от –10°C до +40°C и влажности до 80% – превышение этих параметров ускоряет деградацию изоляционных материалов.
Применение импульсных блоков питания для стабильного понижения напряжения
Импульсные блоки питания (ИБП) преобразуют переменное напряжение 220 В в постоянное с заданными параметрами, используя высокочастотную коммутацию. Их КПД достигает 85–95%, что в 1,5–2 раза выше, чем у линейных трансформаторов. Для понижения напряжения до 12 В или 5 В применяют схемы с ШИМ-контроллерами, например, на базе микросхем серии UC3843 или LM2596. Частота преобразования в современных ИБП составляет 50–200 кГц, что позволяет уменьшить габариты дросселей и конденсаторов.
Основное преимущество ИБП – стабилизация выходного напряжения при колебаниях входного в диапазоне 170–265 В. Это критично для чувствительной электроники: микроконтроллеров, светодиодных лент, зарядных устройств. Например, блок питания Mean Well LRS-100-12 обеспечивает выходное напряжение 12 В ±1% при входном 180–264 В. Для защиты от перегрузок и короткого замыкания в ИБП интегрируют схемы ограничения тока и термозащиту.
При выборе ИБП для понижения напряжения учитывайте мощность нагрузки. Для устройств до 30 Вт подойдут компактные модули на базе MP2307DN, а для 100–300 Вт – решения с топологией полумостового или мостового преобразователя. Важно проверять пусковые токи: некоторые ИБП не запускаются при подключении емкостной нагрузки более 1000 мкФ. Для индуктивных нагрузок (двигатели, реле) выбирайте модели с запасом по мощности 30–50%.
Электромагнитные помехи (ЭМП) – ключевая проблема ИБП. Высокочастотные переключения создают гармоники, которые могут влиять на работу радиоаппаратуры. Для подавления помех используют ферритовые кольца на входе/выходе, LC-фильтры и экранирование. Стандарт EN55032 регламентирует допустимый уровень излучаемых помех: для класса B (бытовые устройства) – не более 40 дБмкВ/м на частоте 30 МГц. При проектировании ИБП соблюдайте минимальные расстояния между силовыми и сигнальными цепями.
Для гальванической развязки в ИБП применяют трансформаторы на ферритовых сердечниках. Коэффициент трансформации выбирают исходя из требуемого выходного напряжения. Например, для получения 5 В из 220 В используют трансформатор с соотношением витков 44:1. Изоляция между первичной и вторичной обмотками должна выдерживать испытательное напряжение не менее 3 кВ (стандарт IEC 60950). Для повышения надежности используйте обмотки с тройной изоляцией или разделительные трансформаторы.
Тепловой режим – критический фактор долговечности ИБП. При мощности свыше 50 Вт требуется активное охлаждение: радиаторы для ключевых транзисторов (обычно MOSFET или IGBT) и вентиляторы. Температура кристалла полупроводниковых элементов не должна превышать 125°C. Для пассивного охлаждения используйте алюминиевые корпуса с ребрами, увеличивающими площадь рассеивания. При монтаже ИБП в закрытых корпусах предусмотрите зазоры для естественной конвекции не менее 10 мм.
При самостоятельном изготовлении ИБП обратите внимание на выбор компонентов. Конденсаторы входного фильтра должны быть рассчитаны на напряжение не менее 400 В (например, серии Nichicon UHE). Для выходных цепей используйте низкоимпедансные электролиты (ESR < 0,1 Ом) или керамические конденсаторы. Дроссели выбирайте с насыщением при токе на 20–30% выше номинального. Для управления ключами подойдут MOSFET с низким Rds(on), например, IRF840 (500 В, 8 А). Всегда проверяйте схему на макетной плате перед окончательной сборкой.
Безопасное подключение ламп накаливания для снижения напряжения в цепи
Лампы накаливания с номинальным напряжением 220 В можно использовать для снижения напряжения в цепи до 12–36 В, подключая их последовательно с нагрузкой. При этом важно учитывать мощность лампы: например, лампа на 60 Вт при токе 0,27 А создаст падение напряжения около 220 В, но при последовательном включении с устройством на 12 В фактическое падение на лампе составит ~208 В. Для точного расчета используйте формулу Uлампы = Uпитания – Uнагрузки, где Uнагрузки – требуемое напряжение на устройстве. Не превышайте допустимый ток лампы, указанный на цоколе или в документации.
Основные правила безопасного подключения:
- Выбирайте лампы с запасом по мощности: для нагрузки 100 Вт используйте лампу не менее 150 Вт, чтобы избежать перегрева.
- Подключайте лампу в разрыв фазного провода, а не нулевого – это снижает риск поражения током при обслуживании.
- Используйте керамические патроны и термостойкие провода (например, ПВХ-изоляция с температурным классом не ниже 105 °C).
- Устанавливайте лампу в вентилируемом корпусе или на радиаторе, если мощность превышает 100 Вт.
- Проверяйте сопротивление цепи мультиметром перед включением: при последовательном подключении общее сопротивление должно соответствовать расчетному значению Rобщ = Rлампы + Rнагрузки.
Для стабилизации напряжения на нагрузке параллельно лампе подключите варистор или стабилитрон с напряжением пробоя, равным требуемому значению (например, 12 В). Это защитит устройство от скачков напряжения, вызванных нелинейностью сопротивления нити накала при нагреве. При работе с напряжениями ниже 36 В используйте трансформатор вместо ламп – это эффективнее и безопаснее, но если лампа применяется как временное решение, контролируйте температуру корпуса: превышение 60 °C указывает на необходимость снижения мощности или улучшения охлаждения.

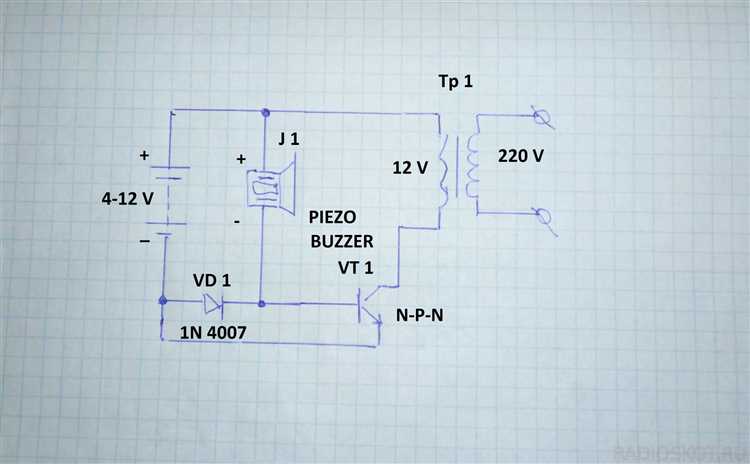

Как использовать диодные мосты и конденсаторы для сглаживания пониженного напряжения
Диодный мост преобразует переменное напряжение 220 В в пульсирующее постоянное после понижения трансформатором. Для сборки используйте мостовой выпрямитель на диодах типа 1N4007 (допустимый ток до 1 А, обратное напряжение 1000 В) или готовую сборку KBPC3510 (35 А, 1000 В). Подключите вход моста к вторичной обмотке трансформатора, соблюдая полярность: «+» на выходе – к нагрузке, «−» – к общей шине. При токе нагрузки 0,5 А выпрямленное напряжение будет на ~1,4 В ниже амплитудного значения вторичной обмотки из-за падения на двух диодах в проводящем состоянии.
Для сглаживания пульсаций подключите электролитический конденсатор параллельно выходу моста. Емкость рассчитывайте по формуле C = I / (2 × f × ΔU), где I – ток нагрузки (А), f – частота сети (50 Гц), ΔU – допустимый уровень пульсаций (В). Например, при токе 0,5 А и пульсациях 0,5 В потребуется конденсатор 10 000 мкФ. Выбирайте конденсаторы с рабочим напряжением на 20–30% выше выпрямленного (для 12 В – не менее 16 В). Параллельно основному установите керамический конденсатор 0,1–1 мкФ для подавления высокочастотных помех. При монтаже соблюдайте полярность электролитов: «+» к «+» моста, корпус – к «−».
