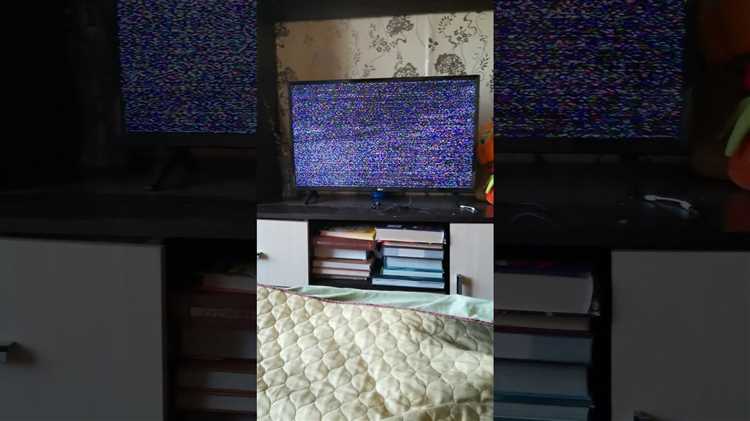

Как создать помехи на телевизоре

Помехи на экране телевизора могут возникать из-за внешних электромагнитных воздействий, неисправностей оборудования или целенаправленных действий. Если задача – временно нарушить работу приемника без физического вмешательства, эффективны методы, основанные на генерации радиочастотных сигналов или искажении видеосигнала. Для этого потребуются доступные компоненты: транзисторы, катушки индуктивности, батареи и антенны.

Использование генератора шума на базе транзистора. Схема на основе биполярного транзистора (например, КТ315) с обратной связью через конденсатор 10–100 пФ способна генерировать широкополосный шум в диапазоне 50–800 МГц. Подключите антенну из провода длиной 10–30 см к коллектору транзистора – помехи проявятся в виде рябей, полос или полного исчезновения изображения. Расстояние эффективного воздействия – до 3 метров.

Внимание: работа в диапазоне частот телевещания (470–862 МГц для DVB-T2) может нарушать законодательство о связи. Альтернатива – генерация помех в неиспользуемых участках спектра (например, 2,4 ГГц), где сигнал не мешает легальным каналам, но вызывает сбои в работе Smart TV и приставок.

Искажение видеосигнала через кабель. Если телевизор подключен по HDMI или композитному входу, можно внедрить помехи, подключив параллельно кабелю самодельный генератор импульсов. Используйте микросхему NE555 в режиме нестабильного мультивибратора с частотой 1–10 кГц. Подсоедините выход микросхемы к центральной жиле кабеля через резистор 100 Ом – на экране появятся горизонтальные полосы или мерцание.

Для аналогового телевидения (PAL/SECAM) эффективен метод модуляции несущей частоты. Соберите простой ЧМ-передатчик на микросхеме MAX2606, настроив его на частоту одного из каналов. Даже слабый сигнал (мощностью 1–5 мВт) вызовет наложение изображения или звуковые помехи. Расстояние действия – до 5 метров при использовании направленной антенны.

Механические помехи. Если требуется неэлектронное решение, используйте мощный неодимовый магнит (N52) диаметром 20–30 мм. Перемещайте его вдоль экрана CRT-телевизора – искажения появятся из-за воздействия на электронный луч. Для ЖК- и OLED-панелей метод неэффективен, но можно попробовать воздействовать на блок питания или инвертор подсветки, подключив к цепи переменный резистор 1–10 кОм для создания пульсаций напряжения.

Все описанные методы требуют базовых навыков работы с электроникой. При тестировании используйте осциллограф для контроля частоты и амплитуды сигнала. Избегайте длительного воздействия на оборудование – это может привести к необратимым повреждениям.

Как использовать генератор радиочастот для сбоя телевизионного сигнала

Для целенаправленного создания помех аналоговому или цифровому ТВ-сигналу потребуется генератор радиочастот с диапазоном 470–862 МГц (UHF) или 48–230 МГц (VHF), в зависимости от вещания в вашем регионе. Настройте прибор на частоту работающего канала, используя анализатор спектра или данные из официальных источников (например, таблицы частот РТРС). Мощность сигнала должна превышать уровень полезного сигнала на 10–15 дБ – для этого достаточно генератора с выходной мощностью 10–50 мВт. Расположите антенну генератора в непосредственной близости от приёмной антенны телевизора (оптимальное расстояние – 1–3 метра), чтобы минимизировать влияние на соседние устройства. При работе с цифровым вещанием (DVB-T/T2) эффективнее использовать шумоподобные сигналы или модуляцию с широким спектром, так как узкополосные помехи могут быть частично отфильтрованы кодеком.

Избегайте использования генераторов без экранированных корпусов – это приводит к паразитным излучениям и снижает эффективность. Для точной настройки применяйте аттенюаторы, чтобы не превысить допустимые уровни мощности и не повредить оборудование. В случае с кабельным телевидением (DVB-C) потребуется генератор с поддержкой QAM-модуляции (64/256-QAM) и частотным диапазоном 5–1000 МГц. Помните, что создание помех без разрешения нарушает законодательство большинства стран и может повлечь административную или уголовную ответственность.

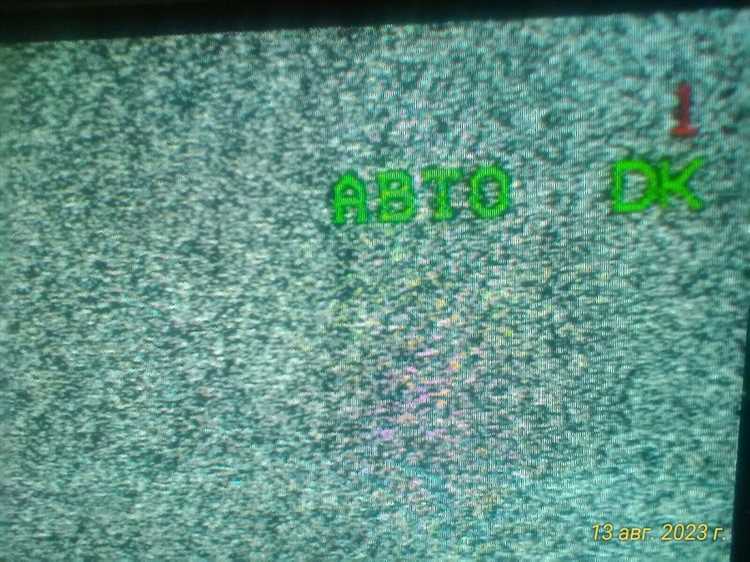

Сборка простого устройства на базе микросхемы для искажения изображения

Для создания помех на аналоговом телевизоре подойдет генератор шума на базе микросхемы NE555. Потребуются: резисторы 1 кОм (2 шт.), 10 кОм, конденсаторы 10 нФ и 100 нФ, переменный резистор 50 кОм, транзистор BC547, катушка индуктивности 10 мкГн и источник питания 5–9 В. Схема работает в автоколебательном режиме, генерируя сигнал частотой 1–10 МГц, который перекрывает диапазон вещания.

Соберите схему по следующей последовательности:

Настройка устройства сводится к подбору частоты генерации. Вращайте переменный резистор, наблюдая за экраном: при совпадении частоты с каналом появятся полосы, рябь или полное искажение картинки. Для усиления эффекта увеличьте напряжение питания до 12 В или замените катушку на 22 мкГн. Устройство эффективно на расстоянии до 3 метров от телевизора.

Меры предосторожности:

• Не подключайте устройство к цифровым приемникам – оно неэффективно и может повредить входные цепи.
• Используйте экранированный кабель для подключения к антенне, чтобы избежать паразитных излучений.
• Работайте с паяльником мощностью не более 40 Вт, чтобы не перегреть микросхему.
• Проверяйте полярность конденсаторов перед установкой – ошибка выведет схему из строя.

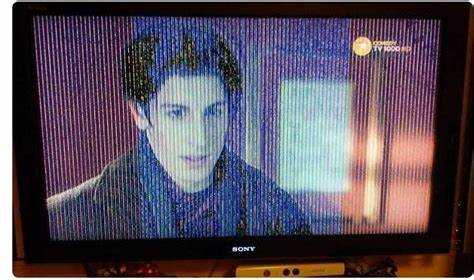

Применение магнитов для создания помех на старых ЭЛТ-телевизорах

ЭЛТ-телевизоры (электронно-лучевые трубки) уязвимы к воздействию магнитных полей из-за принципа работы кинескопа. Электронный луч, формирующий изображение, отклоняется электромагнитами, и внешние магниты нарушают его траекторию. Для экспериментов подходят неодимовые магниты с индукцией от 1000 Гаусс и выше – они создают заметные искажения даже на расстоянии 10–15 см от экрана.

Основные эффекты воздействия:

• Искажение цветопередачи – появление радужных пятен или смещение цветовых каналов (красный, синий, зелёный).
• Деформация геометрии изображения – волнообразные линии, сжатие или растяжение картинки по краям.
• Появление постоянных магнитных артефактов – остаточные пятна после удаления магнита, требующие размагничивания.

Для точечного воздействия используйте магниты диаметром 5–10 мм. Поднесите его к углам экрана или к центральной части – эффект будет зависеть от силы магнита и расстояния. Например, магнит 3000 Гаусс на расстоянии 5 см вызовет локальное смещение цветов на площади 5–7 см². Избегайте длительного контакта с экраном: остаточная намагниченность может потребовать использования встроенной функции размагничивания (Degauss).

Размещение магнита за задней панелью телевизора также даёт результат, но требует большей мощности. Магнитное поле проникает через пластик и металл, воздействуя на отклоняющую систему. Оптимальное расстояние – 20–30 см от кинескопа. При этом искажения будут менее локальными, но охватят до 30% площади экрана. Для усиления эффекта используйте два магнита, размещённых симметрично относительно центра трубки.

Опасность метода заключается в риске необратимого повреждения маски кинескопа. Магнитное поле может деформировать тонкую металлическую сетку, отвечающую за точность попадания электронов на люминофор. Последствия – постоянные цветовые пятна или «слепые» зоны. Чтобы минимизировать риск, ограничьте время воздействия 10–15 секундами и используйте магниты с индукцией не выше 5000 Гаусс.

Для временных помех подойдут и бытовые магниты: от динамиков, холодильников или магнитных держателей. Их сила (50–300 Гаусс) достаточна для слабых искажений, но эффект будет заметен только при непосредственном контакте с экраном. Для демонстрации принципа работы ЭЛТ-технологии такой подход безопасен и нагляден.

Использование мобильного телефона для генерации электромагнитных помех

Современные смартфоны способны излучать электромагнитные волны в диапазонах GSM (850/900/1800/1900 МГц), LTE (700–2600 МГц) и Wi-Fi (2,4/5 ГГц), которые могут создавать помехи аналоговым и цифровым телевизионным сигналам. Эффективность зависит от мощности передатчика телефона, расстояния до телевизора и типа принимаемого сигнала (эфирное, кабельное, спутниковое). Для тестирования достаточно включить режим передачи данных на максимальной мощности или совершить звонок вблизи антенного входа телевизора.

Наиболее уязвимы телевизоры с аналоговым тюнером (DVB-T, PAL/SECAM), где помехи проявляются как рябь, искажения цвета или полное пропадание изображения. Цифровые приемники (DVB-T2, DVB-C) менее чувствительны, но при слабом сигнале могут возникать артефакты в виде квадратиков или зависания картинки. Эксперименты показывают, что расстояние в 1–2 метра от телефона до антенного кабеля достаточно для заметного эффекта, особенно если кабель поврежден или имеет плохую экранировку.

Для усиления помех можно использовать приложения, генерирующие непрерывный трафик: стриминг видео в высоком разрешении, загрузка больших файлов или запуск теста скорости интернета. Альтернативный метод – активация режима «Режим полета» с последующим быстрым включением/отключением мобильной сети. Это вызывает кратковременные всплески излучения, которые телевизор может интерпретировать как помехи. Эффект усиливается при использовании телефонов с поддержкой 4G/5G и внешними антеннами.

Частотные диапазоны мобильных сетей пересекаются с телевизионными каналами, особенно в нижнем спектре (470–862 МГц для DVB-T). Например, GSM-900 (890–915 МГц) может влиять на каналы 60–69 в стандарте DVB-T. В таблице ниже приведены критические пересечения частот:

Практический способ проверки – поднести телефон к задней панели телевизора, где расположены антенные входы, и наблюдать за изменениями изображения при совершении звонка или включении передачи данных. Если помехи появляются, значит, телевизор восприимчив к электромагнитным наводкам. Для защиты можно использовать ферритовые фильтры на антенном кабеле или экранированные разъемы, снижающие влияние внешних излучений.

Смартфоны с металлическим корпусом или поддержкой MIMO (множественный вход/выход) создают более сильные помехи из-за увеличенной мощности передатчика и направленного излучения. Например, iPhone 12 и новее, а также флагманские модели Samsung Galaxy S-серии, оснащенные несколькими антеннами, способны генерировать помехи даже на расстоянии 3–4 метров. Для сравнения: бюджетные телефоны с одной антенной оказывают влияние только при непосредственном контакте с кабелем.

Эффект можно усилить, разместив телефон внутри металлической коробки или рядом с отражающей поверхностью (например, батареей отопления). Это создает стоячие волны, которые многократно усиливают излучение в определенных направлениях. Однако такой метод требует осторожности, так как может привести к перегреву телефона или повреждению его радиочастотных компонентов. Рекомендуется ограничивать время воздействия 30–60 секундами.

Для целенаправленного создания помех на конкретном канале можно использовать SDR-приемники (например, RTL-SDR) в связке со смартфоном. Приложения типа «SDR Touch» позволяют генерировать сигналы на заданной частоте, имитируя работу мобильной сети. Это дает возможность точечно воздействовать на проблемные каналы, но требует базовых знаний в области радиочастот и наличия дополнительного оборудования.

Создание помех с помощью самодельного передатчика на базе Arduino

Для усиления эффекта настройте передатчик на частоты аналогового ТВ (например, 471,25 МГц для 21 канала в России) или цифрового вещания (DVB-T2, 474–858 МГц). Используйте модуль с перестраиваемой частотой, например, SI4432, и библиотеку *RadioLib* для точной настройки. Задайте режим непрерывной передачи шумового сигнала с шириной полосы 8 МГц (стандарт DVB-T2) через команду *setFrequency()* и *setBandwidth()*. Избегайте работы на частотах, выделенных для критически важных служб (список доступен на сайте ГКРЧ), чтобы не нарушать законодательство. Для проверки используйте SDR-приёмник (RTL-SDR) и программу *SDR#* – помехи должны проявляться как широкополосный шум на целевой частоте.

Методы искажения сигнала через подключение дополнительных антенн

Подключение второй антенны параллельно основной создаёт интерференцию за счёт сложения сигналов с разными фазами. Для этого используйте коаксиальный кабель с волновым сопротивлением 75 Ом и разветвитель на два выхода. Оптимальное расстояние между антеннами – 0,5–1,5 длины волны принимаемого канала (например, для 500 МГц это 30–90 см). При синфазном подключении уровень сигнала усилится, но при сдвиге фаз на 180° (переполюсовка одного из кабелей) возникнут глубокие провалы в спектре, вызывающие помехи.

Использование антенны с противоположной поляризацией (горизонтальной вместо вертикальной или наоборот) снижает уровень полезного сигнала на 20–30 дБ. Для эксперимента возьмите две одинаковые антенны, одну из которых разверните на 90°. Подключите их через сумматор с равным затуханием. Эффект усилится, если антенны расположены на одной высоте, но на расстоянии не менее 3 м друг от друга – это минимизирует взаимное влияние и максимизирует кроссполяризационные потери.

Создание резонансных помех возможно с помощью антенны, настроенной на частоту соседнего канала. Например, если целевой канал вещает на 600 МГц, подключите дополнительную антенну, рассчитанную на 610 МГц, с коэффициентом усиления 10–14 дБ. Подсоедините её через аттенюатор на 6–10 дБ, чтобы избежать перегрузки тюнера. Результат – биения в спектре, приводящие к периодическим срывам синхронизации и артефактам изображения.

Для широкополосных помех эффективна антенна с неравномерной амплитудно-частотной характеристикой (АЧХ). Возьмите логопериодическую антенну с полосой 470–860 МГц и подключите её через фильтр верхних частот с частотой среза 700 МГц. Сигнал ниже 700 МГц будет ослаблен на 15–20 дБ, что вызовет дисбаланс в работе тюнера и искажения в нижней части диапазона. Альтернатива – использование антенны с узкой полосой (например, волновой канал на 550 МГц), подключённой через усилитель с коэффициентом шума >6 дБ.

Метод «фантомной антенны» предполагает подключение разомкнутого отрезка кабеля длиной λ/4 (четверть длины волны) параллельно основной антенне. Для канала на 700 МГц это 10,7 см. Отрезок создаёт реактивную нагрузку, вызывая отражение части сигнала обратно в кабель. Эффект – стоячие волны с периодическими максимумами и минимумами, приводящими к мерцанию изображения и пропаданию звука. Для усиления эффекта используйте кабель с низким коэффициентом укорочения (например, RG-6 с коэффициентом 0,82).

Как вызвать помехи на цифровом телевидении с помощью Wi-Fi роутера

Цифровое телевидение (DVB-T2) работает в диапазоне частот 470–862 МГц, где сигнал передается на несущих частотах с шагом 8 МГц. Wi-Fi роутеры стандарта 802.11n/ac/ax используют диапазоны 2,4 ГГц (2400–2483,5 МГц) и 5 ГГц (5150–5850 МГц), но при определенных условиях могут создавать гармоники и интермодуляционные помехи, влияющие на прием ТВ-сигнала. Основная проблема возникает из-за нелинейных искажений в усилительных каскадах роутера или некачественных компонентов, генерирующих паразитные сигналы в нижних диапазонах.

Для эксперимента подойдет роутер с отключенной фильтрацией гармоник или с поврежденным экранированием. Модели с металлическим корпусом (например, MikroTik hAP ac²) реже создают помехи, чем пластиковые устройства (TP-Link Archer C6). Проверьте наличие сертификата FCC или CE – отсутствие маркировки часто указывает на низкое качество экранирования. Разместите роутер в непосредственной близости от ТВ-антенны (до 1 метра) и настройте его на максимальную мощность передачи (обычно 20–30 дБм).

Переключите роутер в режим 802.11b/g/n на частоте 2,4 ГГц – этот стандарт генерирует больше гармоник из-за использования DSSS и OFDM. Установите ширину канала 40 МГц (вместо 20 МГц) и выберите канал с центральной частотой, кратной 8 МГц (например, канал 6 на 2437 МГц). Гармоники второго и третьего порядка (4874 МГц и 7311 МГц) не попадут в ТВ-диапазон, но интермодуляционные продукты смешивания частот (например, 2437 МГц – 1967 МГц = 470 МГц) могут совпасть с несущей DVB-T2.

Используйте программное обеспечение для анализа спектра, например, SDR# с RTL-SDR приемником, чтобы зафиксировать паразитные излучения. Настройте приемник на частоту 470–862 МГц и наблюдайте за появлением узкополосных или широкополосных помех при включении роутера. Если помехи отсутствуют, попробуйте подключить к роутеру нагрузку с высоким КСВ (например, антенну с обрывом кабеля) – это усилит нелинейные искажения и увеличит вероятность генерации гармоник.

Для усиления эффекта подключите к роутеру внешнюю антенну с высоким коэффициентом усиления (12–15 дБи) и направьте ее на ТВ-антенну. Используйте коаксиальный кабель с низким качеством экранирования (например, RG-58 вместо RG-6) – это позволит части сигнала излучаться непосредственно в кабеле. Если роутер поддерживает режим «Turbo» или «High Power», активируйте его – это увеличит мощность передатчика и усилит помехи.

Попробуйте запустить на роутере сетевую нагрузку: одновременное скачивание файлов через торрент и стриминг видео в 4K. Это заставит передатчик работать на пределе мощности, увеличивая вероятность генерации интермодуляционных искажений. Если роутер имеет функцию MU-MIMO, включите ее – одновременная передача на несколько устройств создаст дополнительные помехи из-за наложения сигналов.

В крайнем случае можно модифицировать роутер, удалив фильтры нижних частот на выходе передатчика. Для этого потребуется паяльная станция и схема устройства (доступна на форумах вроде OpenWRT). Найдите на плате LC-фильтры (обычно рядом с разъемом антенны) и удалите их или замените на конденсаторы с меньшей емкостью. Это позволит гармоникам беспрепятственно излучаться в эфир, но может вывести роутер из строя.

Помните, что создание помех радиовещанию является нарушением законодательства в большинстве стран (в России – ст. 20.3 КоАП РФ). Описанные методы приведены исключительно для образовательных целей и тестирования устойчивости оборудования к электромагнитным помехам. Для защиты от подобных воздействий используйте ТВ-антенны с высоким коэффициентом экранирования, фильтры нижних частот на входе тюнера и качественные кабели с двойным экранированием.

Изготовление простого шумогенератора из подручных радиодеталей

Шумогенератор на основе транзистора – самый доступный вариант для создания помех в аналоговом телевидении. Потребуется биполярный транзистор типа КТ315, КТ361 или аналогичный с коэффициентом усиления h_21Э не менее 50. Схема работает на принципе теплового шума p-n-перехода, усиленного каскадом на транзисторе. Питание – батарея 9 В или блок питания с напряжением 5–12 В.

Ключевые компоненты:

• Транзистор (например, КТ315Г)
• Резисторы: 1 кОм (2 шт.), 10 кОм (1 шт.)
• Конденсаторы: 0,1 мкФ (керамический, 2 шт.), 10 мкФ (электролитический)
• Антенный провод (коаксиальный кабель RG-58 или одножильный провод 0,5–1 мм)
• Макетная плата или кусок фольгированного текстолита

Соберите схему по следующей топологии: база транзистора через резистор 10 кОм подключается к плюсу питания, эмиттер – к минусу через резистор 1 кОм. Коллектор через резистор 1 кОм соединяется с плюсом, а между коллектором и базой устанавливается конденсатор 0,1 мкФ. Второй конденсатор 0,1 мкФ подключается между коллектором и антенным выходом. Электролитический конденсатор 10 мкФ ставится параллельно питанию для сглаживания пульсаций.

Антенну изготовьте из отрезка провода длиной 15–30 см, подключив его к коллектору транзистора через конденсатор 0,1 мкФ. Для увеличения эффективности намотайте провод на ферритовый стержень диаметром 8–10 мм (10–15 витков). Альтернатива – использовать готовый штырь от FM-антенны или кусок медной проволоки, согнутой в виде рамки 10×10 см.

Настройка сводится к подбору резистора в цепи базы (10 кОм) для достижения максимального уровня шума. Измерьте напряжение на коллекторе мультиметром – оно должно быть в пределах 4–6 В при питании 9 В. Если напряжение ниже, уменьшите сопротивление резистора базы до 5–7 кОм. При отсутствии мультиметра ориентируйтесь на визуальный эффект: помехи на экране должны проявляться в виде «снега» или горизонтальных полос.

Для расширения диапазона частот добавьте в схему варикап КВ109А или аналогичный, подключив его параллельно конденсатору 0,1 мкФ на выходе. Управляющее напряжение на варикап подавайте через потенциометр 100 кОм, что позволит плавно перестраивать частоту помех в пределах 50–800 МГц. Без варикапа генератор работает в узком диапазоне, зависящем от параметров транзистора и монтажа.

Монтаж выполняйте навесным способом, минимизируя длину проводников. Корпус устройства изолируйте пластиком или картоном, чтобы избежать случайных замыканий. Для стабильной работы размещайте генератор не ближе 1–2 метров от телевизора – слишком близкое расположение может вызвать перегрузку тюнера. При тестировании используйте аналоговый телевизор с антенным входом; цифровые приемники (DVB-T2) менее восприимчивы к такому типу помех.

Усилить эффект можно, добавив второй каскад на таком же транзисторе. Соедините коллектор первого транзистора с базой второго через конденсатор 0,1 мкФ, а эмиттер второго заземлите через резистор 1 кОм. Питание второго каскада подайте через резистор 1 кОм. Двухкаскадная схема генерирует более мощный шум, но требует точной настройки рабочих точек обоих транзисторов.
