Шаровая опора – один из ключевых элементов подвески, отвечающий за подвижность колеса относительно кузова. Её выход из строя требует немедленной замены, но не всегда под рукой оказывается специализированный съемник. В таких случаях приходится прибегать к альтернативным методам, которые, при правильном подходе, не уступают по эффективности заводским инструментам.
Основная сложность демонтажа без съемника заключается в преодолении силы трения между конусным соединением опоры и поворотным кулаком. Стандартный съемник решает эту задачу за счет равномерного распределения нагрузки, но при его отсутствии можно использовать рычаг, ударные нагрузки или тепловое воздействие. Каждый из способов имеет свои нюансы и требует точного соблюдения техники безопасности.
Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкрате с противооткатными упорами. Отсоедините колесо и очистите резьбовые соединения от грязи – это предотвратит срыв ключей и облегчит процесс. Для большинства методов потребуются: молоток (весом не менее 1 кг), монтировка или лом, зубило, газовая горелка (при необходимости) и набор рожковых ключей.
Один из самых распространенных способов – использование монтировки в качестве рычага. Вставьте её между рычагом подвески и поворотным кулаком, создавая усилие на отрыв. При этом важно контролировать направление приложения силы, чтобы не повредить соседние детали. Если опора не поддается, попробуйте нанести несколько резких ударов молотком по посадочному месту – вибрация часто помогает разъединить закисшие соединения.
В случаях сильного прикипания применяют тепловое воздействие. Нагрейте поворотный кулак газовой горелкой до температуры 150–200°C, избегая перегрева подшипников ступицы. Разница в тепловом расширении металлов ослабит соединение, после чего опору можно будет выбить молотком. Этот метод требует осторожности: не допускайте попадания пламени на тормозные шланги или пыльники.
Если опора крепится болтами, а не запрессована, демонтаж упрощается. Открутите крепежные элементы и используйте зубило как клин между опорой и кулаком. Постепенно увеличивайте зазор, постукивая молотком по зубилу. Для опор с прессовой посадкой этот способ не подходит – здесь эффективнее комбинировать рычаг и ударные нагрузки.
После успешного демонтажа осмотрите посадочное место на предмет задиров или коррозии. Очистите поверхность от ржавчины и нанесите тонкий слой смазки перед установкой новой опоры. Помните: неправильный демонтаж может привести к повреждению рычага или кулака, поэтому при отсутствии опыта лучше обратиться к профессионалам.
Какие инструменты понадобятся для демонтажа вручную
Для демонтажа шаровой опоры без съемника потребуется набор ключей: накидные или рожковые размером от 17 до 22 мм – в зависимости от модели автомобиля. Наиболее востребованы ключи на 19 и 21 мм, так как они подходят для большинства отечественных и импортных машин. Шестигранные ключи или торцевые головки с трещоткой ускорят процесс, особенно если доступ к крепежу ограничен.
Молоток с бойком из мягкого металла (латунь, медь) или резиновый молоток необходим для выбивания пальца шаровой из посадочного места. Обычный стальной молоток использовать не рекомендуется – он может повредить резьбу или деформировать детали. Вес молотка должен быть не менее 500 грамм для эффективного воздействия.
Монтировка или лом с плоским концом пригодится для создания рычага при выпрессовке пальца. Оптимальная длина инструмента – 50–70 см, чтобы обеспечить достаточное усилие без риска сломать рычаг. Альтернативой может служить мощная отвертка с широким жалом, но она менее устойчива к нагрузкам.
Домкрат и подставки под кузов обязательны для безопасного подъема автомобиля. Подойдет штатный домкрат, но лучше использовать гидравлический или подкатной для большей устойчивости. Подставки должны выдерживать не менее 2 тонн нагрузки – это стандарт для легковых автомобилей.
Проникающая смазка (например, WD-40, Liquid Wrench) поможет ослабить закисшие болты и гайки. Наносить ее нужно за 10–15 минут до начала работ, чтобы состав успел проникнуть в резьбовые соединения. При сильной коррозии может потребоваться повторная обработка или прогрев деталей газовой горелкой.
Дополнительно пригодятся плоскогубцы или круглогубцы для снятия стопорных колец, если они предусмотрены конструкцией. В некоторых случаях потребуется зубило для срезания заржавевших болтов или выбивания пальца из конуса. Ширина зубила должна соответствовать диаметру крепежа – обычно 10–12 мм.

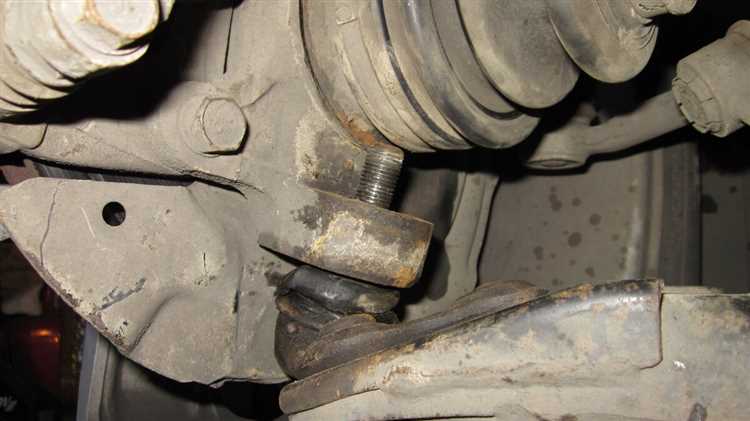

Как использовать молоток и монтировку для снятия опоры
Перед началом работы зафиксируйте автомобиль на ровной поверхности, поднимите нужное колесо домкратом и снимите его. Убедитесь, что машина устойчиво стоит на подпорках – падение с опор может привести к травмам или повреждению деталей. Очистите шаровую опору от грязи металлической щеткой, чтобы избежать попадания абразивных частиц в соединение при ударах. Нанесите проникающую смазку (например, WD-40 или жидкий ключ) на палец опоры и резьбовое соединение, выждав 10–15 минут для размягчения ржавчины.
Для демонтажа потребуется молоток весом 0,8–1,2 кг с бойком из мягкого металла (латунь, медь) или резиновой накладкой – стальной молоток может деформировать посадочное место. Монтировка должна быть длиной 50–70 см с загнутым концом под углом 30–45 градусов. Вставьте монтировку между рычагом подвески и корпусом шаровой опоры, создавая рычаг. Упритесь в прочную часть рычага (не в пластиковый пыльник!) и надавите вниз, одновременно нанося резкие удары молотком по боковой поверхности пальца опоры. Удары направляйте перпендикулярно оси пальца, чередуя стороны – это предотвратит заклинивание.
- Если палец не выходит, проверьте, не мешает ли стопорное кольцо или гайка – иногда требуется ослабить её на 2–3 оборота, но не снимать полностью.
- Избегайте ударов по резьбе пальца – это приведет к её срыву и необходимости замены всей опоры.
- При сильной коррозии нагрейте корпус опоры газовой горелкой до 150–200°C (не перегревайте пыльник!), затем повторите удары.
После выхода пальца из конуса рычага аккуратно выведите опору из посадочного места, удерживая её рукой или монтировкой. Осмотрите рычаг на предмет трещин или деформаций – при их наличии замените деталь. Если опора снималась для диагностики, проверьте люфт пальца: зажмите корпус в тисках и покачайте палец рукой – допустимый люфт не должен превышать 0,5 мм. При установке новой опоры смажьте конусную часть пальца медной пастой для облегчения будущего демонтажа.
Техника выбивания шаровой опоры через рычаг подвески
Метод выбивания шаровой через рычаг подвески требует точного приложения силы и правильного выбора инструмента. Используйте тяжелый молоток (1–1,5 кг) с бойком из мягкого металла – латуни или меди – чтобы избежать деформации посадочного места. Удар наносите не по пальцу шаровой, а по торцу рычага в зоне крепления опоры, предварительно зафиксировав его в тисках или подставив упор. Важно: рычаг должен быть надежно закреплен, иначе энергия удара уйдет на смещение детали, а не на разрушение прессовой посадки.
Перед началом работ очистите посадочное гнездо от грязи и ржавчины – это снизит трение и облегчит демонтаж. Нанесите проникающую смазку (например, WD-40 или жидкий ключ) за 10–15 минут до ударов, чтобы состав проник в зазоры. Если опора не поддается после 5–7 сильных ударов, прекратите попытки и проверьте, не закис ли палец в кулаке – в этом случае потребуется дополнительная обработка резьбы или нагрев.
Для рычагов с двухточечным креплением шаровой (например, на автомобилях ВАЗ или Renault Logan) используйте монтировку или лом в качестве рычага. Вставьте инструмент между рычагом и кулаком, создавая усилие на отрыв, и одновременно наносите удары молотком по рычагу. Такой прием позволяет снизить нагрузку на палец и предотвратить его повреждение. На рычагах с одноточечным креплением (как у многих иномарок) этот способ неэффективен – здесь лучше применить ударную нагрузку строго по оси опоры.
Избегайте ударов по пыльнику или корпусу шаровой – это приведет к его разрыву и необходимости замены детали. Если после демонтажа на рычаге остались заусенцы или деформированные кромки посадочного места, обработайте их напильником или шабером, иначе новая опора не встанет плотно. При установке следите за равномерностью запрессовки: перекос вызовет преждевременный износ или стук в подвеске.
На автомобилях с алюминиевыми рычагами (например, Toyota Camry или Audi A4) техника требует особой осторожности. Алюминий мягче стали, и чрезмерные удары могут привести к трещинам или смятию посадочного гнезда. В таких случаях рекомендуется использовать гидравлический пресс или съемник, но если их нет, ограничьтесь легкими ударами с частой проверкой состояния рычага. После демонтажа осмотрите резьбу пальца – если она повреждена, замените опору вместе с гайкой.

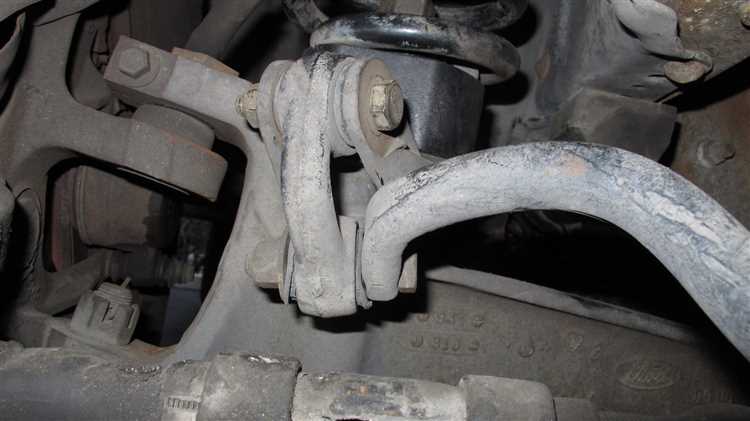

Применение домкрата и лома для создания рычага давления
Установите гидравлический домкрат между нижним рычагом подвески и балкой или кузовом автомобиля, предварительно подложив металлическую пластину толщиной не менее 5 мм для защиты поверхностей. Поднимайте домкрат плавно, контролируя усилие: при давлении в 2–3 тонны шаровая опора обычно выходит из посадочного места. Если рычаг не опускается, используйте лом длиной 1–1,2 м, вставив его между шаровой и поворотным кулаком. Надавливайте на лом резкими, но дозированными толчками, избегая ударов по резьбе или пыльнику.
Для усиления эффекта закрепите лом хомутом или проволокой к нижнему рычагу, создав точку опоры ближе к шаровой. Это позволит перенести нагрузку на корпус опоры, а не на палец. При работе с автомобилями массой свыше 1,5 тонны (например, кроссоверами) дополнительно зафиксируйте колесо противооткатными упорами и страховочной стойкой под кузовом – домкрат может сорваться при резком смещении рычага.
После демонтажа осмотрите посадочное место на поворотном кулаке: задиры или коррозия глубиной более 0,5 мм требуют зачистки наждачной бумагой (зерно 120–180) или замены кулака. При повторной установке шаровой опоры смажьте конусную часть медной пастой для предотвращения прикипания. Не используйте этот метод на автомобилях с алюминиевыми рычагами – риск деформации высок.
Способы нагрева соединения для облегчения демонтажа
Для равномерного прогрева без прямого контакта с пламенем подойдет строительный фен с температурой на выходе не ниже 500°C. Направьте поток горячего воздуха на корпус шаровой опоры и прилегающие участки кулака, удерживая фен на расстоянии 5–10 см. Преимущество метода – отсутствие открытого огня и риска возгорания, но время нагрева увеличивается до 2–3 минут. После прогрева используйте ударную отвертку или зубило для создания рычага: тепловое расширение ослабит посадку, и палец выйдет с меньшим усилием.
При отсутствии специализированного оборудования допустимо применять паяльную лампу, но с осторожностью. Направляйте пламя на металлические части, минуя резиновые и пластиковые элементы. Контролируйте температуру по изменению цвета металла (до легкого покраснения) и используйте термостойкие перчатки. После нагрева сразу приступайте к демонтажу: повторный нагрев не даст эффекта, так как металл быстро остывает. Для фиксации результата очистите посадочное место от остатков смазки и ржавчины – это упростит установку новой опоры.
Как избежать повреждения пыльника при снятии опоры
При работе с рычагом или кувалдой контролируйте угол приложения силы: направляйте удар строго вдоль оси пальца, избегая боковых смещений, которые деформируют пыльник. Если опора закисла, прогрейте ее строительным феном до температуры 60–80°C – это расширит металл и облегчит демонтаж без чрезмерного давления на резину. После снятия осмотрите пыльник на предмет микротрещин: даже незначительные повреждения требуют замены, так как попадание абразива внутрь опоры сокращает ее ресурс на 70–90%.
Проверка состояния деталей после демонтажа без съемника
После снятия шаровой опоры без съемника осмотрите палец на предмет износа и деформаций. Допустимый люфт в горизонтальной плоскости – не более 0,5 мм при нагрузке 5 кгс. Проверьте поверхность сферы: трещины, задиры или коррозия свыше 10% площади указывают на необходимость замены. Измерьте диаметр пальца штангенциркулем – отклонение от номинала (обычно 18–22 мм) более чем на 0,1 мм критично.
Корпус опоры требует проверки на:
- механические повреждения (вмятины, сколы) – допускаются только поверхностные царапины глубиной до 0,3 мм;
- состояние резьбы – сорванные витки или коррозия на более чем 20% длины резьбового соединения;
- герметичность пыльника – разрывы, трещины или потеря эластичности (проверяется визуально и на ощупь).
При обнаружении масла на поверхности пыльника замените опору – это свидетельствует о разгерметизации внутренней смазки.
Оцените состояние посадочного места в рычаге. Задиры или выработка свыше 0,2 мм по диаметру требуют расточки или замены рычага. Проверьте болты крепления: деформация резьбы, срыв граней или коррозия на участке более 5 мм – основание для замены. После осмотра смажьте контактные поверхности консистентной смазкой (например, Литол-24) перед установкой новой опоры, чтобы предотвратить преждевременный износ.
