Алюминиевые детали широко применяются в автомобилестроении, авиации и промышленном оборудовании из-за малого веса и высокой коррозионной стойкости. Однако низкая твердость алюминия (HB 20–150 в зависимости от сплава) делает резьбовые соединения уязвимыми к срыву при превышении допустимого момента затяжки или многократном демонтаже. Типичные случаи – сорванная резьба в блоке цилиндров двигателя (M8–M14), картере КПП (M6–M12) или корпусах электронных блоков (M3–M5).
Первичная диагностика включает визуальный осмотр на наличие задиров, деформации витков или металлической стружки. Для точной оценки используют резьбовые калибры или болты-эталон: если болт свободно проворачивается без сопротивления, резьба сорвана на 30–50%. При частичном повреждении (менее 20% витков) эффективны методы восстановления без замены детали. Для алюминиевых сплавов серии 6000 (Al-Mg-Si) и 7000 (Al-Zn-Mg) критичен выбор технологии – неправильный подход приводит к повторному срыву или коррозии под напряжением.
Наиболее распространенные способы ремонта: установка резьбовых вставок (Heli-Coil, Keensert), нарезание резьбы увеличенного диаметра, применение анаэробных фиксаторов (Loctite 243, Permatex 271) или сварка с последующим фрезерованием. Для глухих отверстий диаметром до M10 оптимальны вставки Heli-Coil с толщиной стенки 0,1–0,2 мм – они выдерживают нагрузку до 80% от исходной прочности резьбы. При восстановлении сквозных отверстий в тонкостенных деталях (толщина стенки <3 мм) используют вставки Keensert с внешней резьбой и стопорным кольцом, предотвращающим вытягивание.
При нарезании резьбы увеличенного диаметра учитывают запас прочности: для алюминия рекомендуется шаг не более 1,5 мм (например, M8→M10×1,25). Перед операцией отверстие рассверливают с охлаждением СОЖ на основе минерального масла (вязкость 10–20 сСт при 40°C) для предотвращения налипания стружки. Анаэробные фиксаторы применяют при незначительных повреждениях (до 10% витков) – они заполняют микрозазоры и увеличивают момент срыва на 20–30%, но не подходят для динамических нагрузок.
Сварка алюминия требует аргонодуговой технологии (TIG) с присадочным материалом ER4043 или ER5356. После наплавки зону обрабатывают фрезой с твердосплавными пластинами (подача 0,05–0,1 мм/об, скорость резания 150–200 м/мин) и нарезают новую резьбу. Метод применим для деталей с толщиной стенки от 5 мм, но повышает риск термических деформаций – контроль геометрии обязателен.
Как определить степень повреждения резьбы в алюминиевой детали
Первым шагом визуально осмотрите резьбу под ярким светом с помощью лупы (увеличение 5–10×). Обратите внимание на следующие признаки:
- Смятые или завальцованные витки – указывают на механическое воздействие (перетяжка, удар).
- Задиры и продольные царапины – следствие попадания абразива или коррозии.
- Выкрошенные участки (особенно на первых 2–3 витках) – результат усталостного разрушения или перекоса при сборке.
- Изменение цвета (потемнение, пятна) – признак перегрева или окисления, снижающего прочность.
Для количественной оценки используйте резьбовой калибр или эталонный болт. Если калибр входит с усилием на 1–2 витка – повреждение некритично (до 20% профиля). При свободном проворачивании на 3+ витках или заклинивании на половине глубины резьба требует восстановления. Измерьте диаметр резьбы штангенциркулем: отклонение более 0,1 мм от номинала (например, М6 – 5,9 мм) свидетельствует о деформации.
Проверьте функциональность динамометрическим ключом. Если болт затягивается с моментом на 30–50% ниже нормы (для алюминия АК6М2 – 6–8 Н·м для М6) или срывается при усилии менее 70% от расчетного, резьба повреждена критически. Приложите к детали виброметр: повышенная амплитуда колебаний на частоте 500–1000 Гц при затяжке указывает на микротрещины в витках.

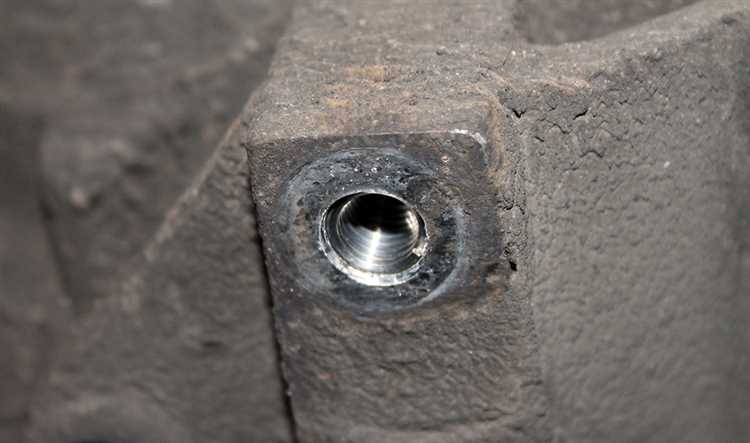

Инструменты и материалы для восстановления резьбы без замены детали
Для восстановления сорванной резьбы в алюминиевых деталях применяют специализированные метчики с увеличенным шагом или ремонтные вставки. Стандартные метчики не подходят – требуются инструменты с маркировкой «STI» (Screw Thread Insert) или «Helicoil», рассчитанные на создание резьбы под спиральные вставки. Диаметр метчика должен превышать номинальный размер резьбы на 0,2–0,5 мм в зависимости от степени повреждения. Например, для резьбы М6 используют метчик М6,5 или М6,7.

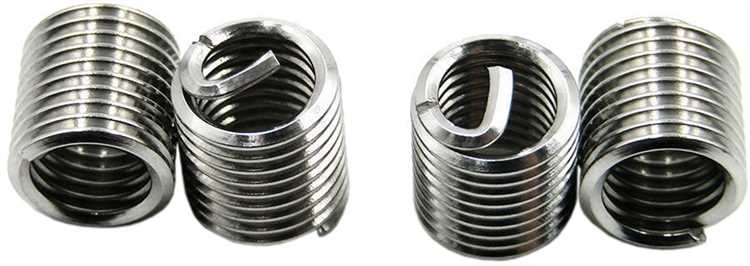

Спиральные вставки из нержавеющей стали AISI 304 или 316 – основной расходный материал. Они компенсируют износ резьбы, увеличивая её прочность за счёт большей площади контакта. Вставки подбирают по каталогам производителей (например, Helicoil, V-Coil) с учётом шага резьбы и глубины посадочного отверстия. Для алюминия оптимальны вставки с покрытием из кадмия или цинка, предотвращающие коррозию.
Ручные или машинные развёртки с алмазным напылением используют для подготовки отверстия перед нарезкой новой резьбы. Они удаляют заусенцы и выравнивают стенки, обеспечивая точность посадки вставки. Диаметр развёртки должен соответствовать размеру ремонтного метчика. Для алюминия рекомендуется скорость вращения 150–300 об/мин при использовании смазочно-охлаждающей жидкости (СОЖ) на основе минерального масла.
Динамометрический ключ необходим для контроля момента затяжки при установке крепежа в восстановленную резьбу. Превышение допустимого усилия приводит к повторному срыву. Например, для резьбы М8 в алюминии момент затяжки составляет 12–18 Н·м, для М10 – 25–35 Н·м. Ключ должен иметь погрешность не более ±3%.
Смазки на основе дисульфида молибдена или медной пасты снижают трение при нарезке резьбы и предотвращают заедание инструмента. Их наносят тонким слоем на метчик или развёртку. Для алюминия не подходят смазки с хлором или серой – они вызывают коррозию. Альтернатива – специализированные СОЖ типа «Tap Magic» для цветных металлов.
Кернер и молоток используют для разметки центра отверстия перед сверлением. Точность разметки критична – смещение на 0,1 мм приводит к перекосу резьбы. Для сверления применяют свёрла из быстрорежущей стали (HSS) с углом заточки 118° или 135° для алюминия. Диаметр сверла должен быть на 0,1–0,2 мм меньше номинального размера резьбы.
Резьбовые калибры или шаблоны проверяют качество восстановленной резьбы. Проходной калибр должен свободно вкручиваться на всю длину, непроходной – не входить более чем на 1,5 витка. Для контроля глубины отверстия используют штангенциркуль с точностью 0,05 мм. При отсутствии калибров допускается проверка эталонным болтом с классом прочности не ниже 8.8.
Пошаговая инструкция по установке резьбовой вставки в алюминий
Подготовьте отверстие: рассверлите сорванную резьбу сверлом диаметром, соответствующим размеру вставки (например, для M6 используйте сверло Ø5,2 мм). Очистите отверстие от стружки сжатым воздухом или метчиком для удаления заусенцев. Проверьте глубину отверстия – она должна превышать длину вставки на 1–1,5 мм для выхода излишков клея или герметика. При работе с алюминием используйте сверла с углом заточки 118–135° и охлаждение СОЖ на спиртовой основе, чтобы избежать налипания металла.

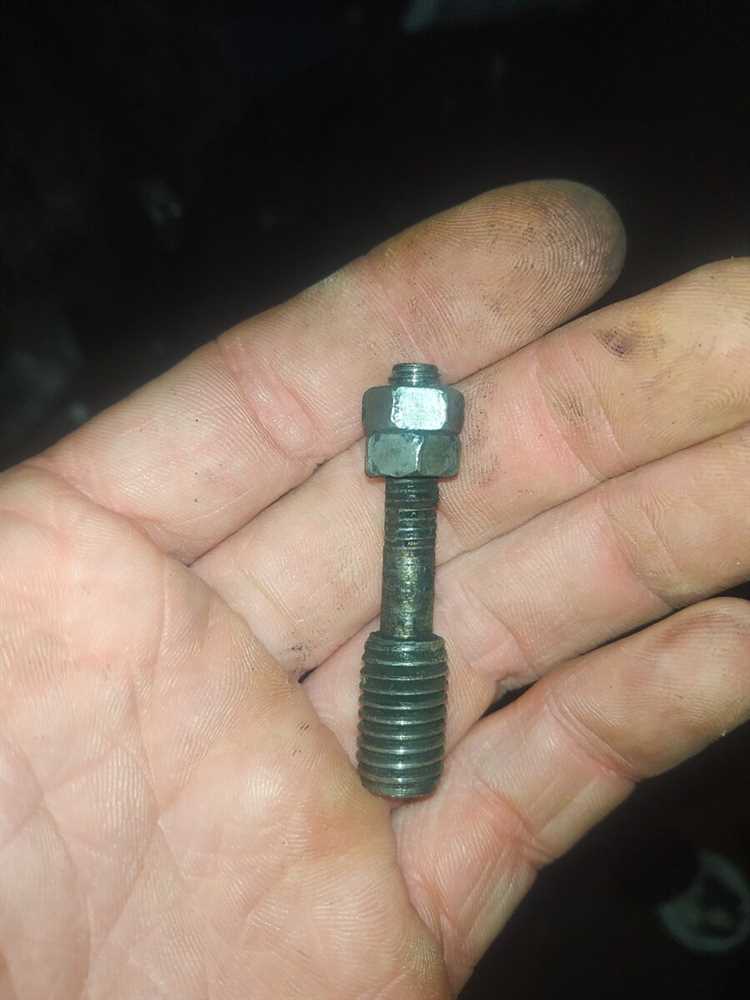

Установите вставку: нанесите на наружную резьбу вставки анаэробный фиксатор (например, Loctite 243) тонким слоем, избегая попадания внутрь. Вверните вставку в отверстие с помощью специального установочного инструмента или болта с гайкой, затягивая до упора – контрольный виток должен совпасть с поверхностью детали. Для спиральных вставок (типа Helicoil) используйте монтажный ключ, вращая по часовой стрелке до момента срыва технологического хвостовика. После установки прогрейте деталь до 80–100°C в течение 10–15 минут для полимеризации фиксатора. Проверьте качество резьбы, вкрутив болт на полную глубину – усилие затяжки должно соответствовать классу прочности соединения (для M6 – 8–10 Н·м).

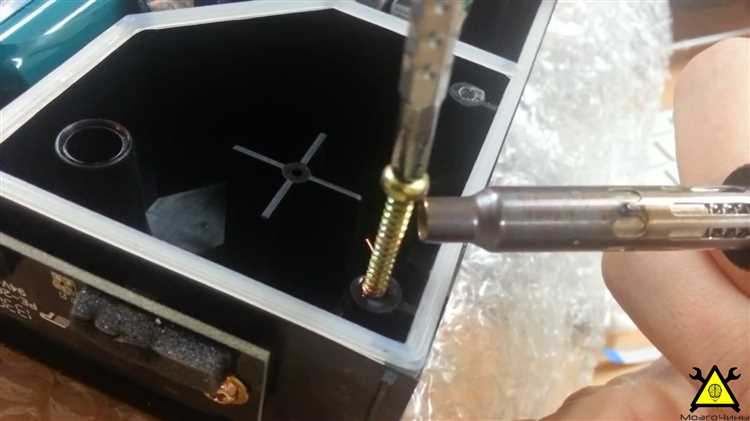

Когда использовать метчик большего диаметра для исправления сорванной резьбы
Метчик увеличенного диаметра применяют, когда повреждение резьбы не позволяет восстановить её исходные параметры без потери прочности соединения. Критерием служит степень износа: если более 30% витков сорваны или деформированы, стандартный ремонт (например, ввёртыш или спиральная вставка) не обеспечит требуемой несущей способности. В таких случаях переход на резьбу большего размера – единственный способ сохранить функциональность детали без её замены.
Диаметр нового метчика выбирают с учётом толщины стенок алюминиевой детали. Минимальное расстояние от края резьбового отверстия до наружной поверхности должно составлять не менее 1,5 диаметров резьбы. Например, для исходной резьбы М6 (шаг 1,0 мм) при толщине стенки 5 мм допустимо использовать М8 (шаг 1,25 мм), но не М10 – это приведёт к ослаблению конструкции. Перед нарезкой проверяют глубину отверстия: она должна превышать длину заходной части крепёжного элемента на 2–3 витка.
Метод оправдан при ремонте деталей с низкой циклической нагрузкой, где не требуется высокая точность позиционирования. К таким относятся:
- Корпуса электронных блоков (крепление крышек, радиаторов)
- Кронштейны подвески навесного оборудования (датчики, кабели)
- Крепёжные узлы несиловых элементов (панели, обшивка)
В силовых агрегатах (например, картеры двигателей, корпуса коробок передач) увеличение диаметра резьбы допустимо только при согласовании с конструкторской документацией – иначе возрастает риск усталостного разрушения.
Перед нарезкой новой резьбы отверстие рассверливают до диаметра, соответствующего выбранному метчику. Для алюминиевых сплавов (АМг, Д16, АК) используют скорость резания 15–25 м/мин при охлаждении СОЖ на масляной основе. Сухое резание приводит к налипанию стружки и задирам. После нарезки резьбу продувают сжатым воздухом и проверяют калибром-пробкой: допустимое отклонение среднего диаметра – не более 0,05 мм.
Крепёжный элемент подбирают с учётом нового диаметра и материала детали. Для алюминия рекомендуют болты из нержавеющей стали (A2, A4) или титана (ВТ1-0) с покрытием кадмием или цинком. Момент затяжки увеличивают пропорционально квадрату отношения диаметров. Например, если для М6 момент составлял 8 Н·м, то для М8 – 14 Н·м (коэффициент 1,78). Превышение момента приводит к срыву резьбы или деформации детали.
Альтернативой метчику большего диаметра служат резьбовые вставки (Heli-Coil, Keensert), но их применение ограничено толщиной стенки и доступностью посадочного места. Вставки требуют точного соблюдения технологии установки (рассверливание, нарезка резьбы под вставку, термофиксация), тогда как увеличение диаметра – более универсальный метод для полевых условий. Однако вставки предпочтительны при ремонте тонкостенных деталей (толщина стенки менее 3 мм), где рассверливание невозможно.
После ремонта проводят испытания на герметичность (если деталь работает под давлением) и вибрационную стойкость. Для этого используют динамометрический ключ с контролем момента затяжки и вибростенд с частотой 50–200 Гц в течение 30 минут. Если в процессе испытаний наблюдается ослабление соединения или утечка, резьбу нарезают повторно с увеличением диаметра ещё на один шаг (например, с М8 на М10) или применяют клеевые составы (Loctite 243, Permatex 271).
Ремонт резьбы с помощью эпоксидного клея и специальных составов
Эпоксидные составы – один из самых доступных и эффективных способов восстановления сорванной резьбы в алюминиевых деталях, особенно при незначительных повреждениях или когда механические методы (втулки, спиральные вставки) нецелесообразны. Для работы подходят двухкомпонентные эпоксидные клеи с металлическим наполнителем, например, Devcon Aluminum Putty, J-B Weld или отечественный ЭДП. Эти составы обладают высокой адгезией к алюминию, устойчивостью к вибрациям и температурным перепадам до +150°C, что критично для деталей двигателей, корпусов редукторов и крепежных узлов.
Процесс ремонта включает несколько этапов, соблюдение которых гарантирует долговечность восстановленной резьбы:
- Подготовка поверхности: обезжиривание ацетоном или спиртом, механическая зачистка резьбового отверстия металлической щеткой или сверлом для удаления оксидной пленки и остатков смазки. При глубоких повреждениях рекомендуется нарезать новую резьбу метчиком на 0,5–1 мм больше номинального размера, чтобы увеличить площадь контакта с эпоксидным составом.
- Нанесение состава: смешивание компонентов в пропорции, указанной производителем (обычно 1:1 или 2:1), и равномерное распределение по резьбе с помощью зубочистки или тонкого шпателя. Важно заполнить все витки, избегая пустот. Для точного позиционирования ответной детали (болта, шпильки) используют смазанный разделительным составом (силиконовой смазкой) крепеж, который вкручивают в отверстие до упора, а затем аккуратно выкручивают после частичного отверждения эпоксидки (через 15–30 минут).
- Отверждение: выдержка при комнатной температуре не менее 24 часов или ускоренная полимеризация при +60–80°C в течение 2–3 часов. Полная прочность достигается через 48–72 часа. После отверждения резьбу калибруют метчиком номинального размера для удаления излишков состава и обеспечения точной посадки крепежа.
Специальные анаэробные герметики и фиксаторы резьбы, такие как Loctite 242, Permatex 24200 или АН-8К, применяют для ремонта резьб с минимальным износом или в качестве дополнительной фиксации после механического восстановления. Эти составы заполняют микрозазоры между витками, предотвращая самоотвинчивание и коррозию. Для алюминиевых деталей выбирают герметики средней прочности (синий или зеленый цвет по классификации Loctite), так как высокопрочные (красные) могут вызвать затруднения при демонтаже. Наносят герметик на 2–3 витка резьбы болта или шпильки, после чего затягивают с моментом, указанным в технической документации.
Ограничения метода: эпоксидные составы не подходят для восстановления резьб, испытывающих высокие динамические нагрузки (например, шатунные болты) или работающих при температурах выше +200°C. В таких случаях рекомендуется использовать спиральные вставки Helicoil или резьбовые втулки. При ремонте ответственных узлов (тормозные системы, топливная аппаратура) после восстановления резьбы эпоксидным клеем проводят гидравлические или пневматические испытания на герметичность под давлением, превышающим рабочее на 20–30%.
