Виды сход развала какие бывают

Сход-развал – это регулировка углов установки колес, влияющая на управляемость, износ шин и безопасность движения. Неправильные настройки приводят к ускоренному истиранию резины, уводу автомобиля в сторону и повышенному расходу топлива. Существует три ключевых параметра: развал, схождение и кастер. Каждый из них отвечает за конкретные характеристики поведения машины на дороге.

Развал – это угол наклона колеса относительно вертикальной плоскости. Положительный развал (верх колеса отклонен наружу) улучшает устойчивость на поворотах, но увеличивает износ внешней части шины. Отрицательный развал (верх колеса наклонен внутрь) повышает сцепление при агрессивном вождении, но ускоряет износ внутренней кромки. Для большинства легковых автомобилей оптимальный развал составляет от -0,5° до +0,5°. Превышение этих значений на 1° может сократить срок службы шины на 20–30%.

Схождение определяет параллельность колес в горизонтальной плоскости. Положительное схождение (передние кромки колес сближены) стабилизирует прямолинейное движение, но вызывает неравномерный износ протектора. Отрицательное схождение (передние кромки разведены) улучшает маневренность, но снижает курсовую устойчивость. Для переднеприводных автомобилей рекомендуется схождение в пределах 0–2 мм, для заднеприводных – 1–3 мм. Отклонение на 3 мм увеличивает сопротивление качению на 5–7%, что напрямую влияет на расход топлива.

Кастер – угол продольного наклона оси поворота колеса. Положительный кастер (ось наклонена назад) обеспечивает самовозврат руля после поворота и стабильность на высоких скоростях. Отрицательный кастер (ось наклонена вперед) облегчает вращение руля, но ухудшает управляемость. Стандартные значения для легковых автомобилей – 2–5°. При уменьшении кастера на 1° усилие на руле снижается на 10–15%, но возрастает риск «рыскания» на неровностях.

Регулировка сход-развала требуется после замены элементов подвески, сильных ударов по колесам или при появлении признаков неравномерного износа шин. Современные стенды 3D-развала позволяют измерять углы с точностью до 0,01°, что критично для автомобилей с низкопрофильными шинами и спортивными подвесками. Игнорирование процедуры приводит к увеличению тормозного пути на 10–15% и снижению ресурса амортизаторов на 30–40%.

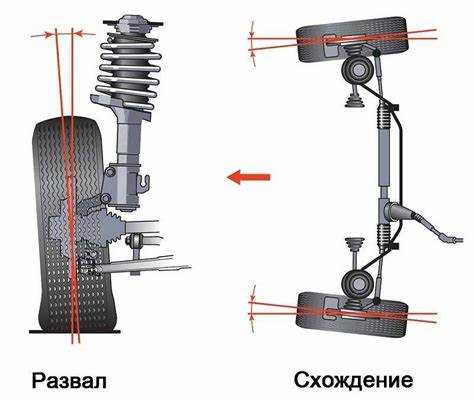

Типы сход-развала автомобиля: основные виды и различия

Статический сход-развал выполняется на неподвижном автомобиле с использованием стендов с лазерными или оптическими датчиками. Основные параметры регулировки:

• Развал – угол наклона колеса относительно вертикали. Положительный развал (верх колеса отклонён наружу) улучшает устойчивость на прямых, но ускоряет износ внешней части шины. Отрицательный (верх колеса отклонён внутрь) повышает сцепление в поворотах, но увеличивает износ внутренней части.
• Схождение – угол между плоскостью вращения колеса и продольной осью автомобиля. Положительное схождение (передние кромки колёс ближе друг к другу) стабилизирует прямолинейное движение, отрицательное (задние кромки ближе) улучшает отзывчивость руля.
• Кастор – угол продольного наклона оси поворота колеса. Увеличенный кастор (ось наклонена назад) повышает стабильность на высоких скоростях, но требует больших усилий на руле.

Динамический сход-развал корректирует углы в движении с помощью активных систем подвески. Применяется в премиальных автомобилях с адаптивными амортизаторами или системами подруливания задних колёс. Примеры технологий:

• Active Body Control (Mercedes) – регулирует развал и схождение в реальном времени, компенсируя крен кузова.
• Dynamic Rear Steering (BMW, Porsche) – изменяет угол схождения задних колёс для улучшения манёвренности.
• Magnetic Ride Control (Audi, Chevrolet) – адаптирует жёсткость подвески, косвенно влияя на углы установки колёс.

Адаптивный сход-развал сочетает статические настройки с динамической коррекцией. Используется в гоночных и спортивных автомобилях, где требуется максимальная точность. Ключевые особенности:

• Регулировка под конкретные условия трассы (асфальт, грунт, дождь).
• Быстрая перенастройка углов перед гонкой или тестом.
• Интеграция с телеметрией для анализа поведения автомобиля.

Отличия между типами определяются не только технологиями, но и целями. Статический сход-развал – базовый вариант для повседневной эксплуатации, динамический – для комфорта и безопасности на высоких скоростях, адаптивный – для максимальной производительности. Выбор зависит от модели автомобиля, стиля вождения и бюджета.

Типичные признаки нарушения углов установки колёс:

• Неравномерный износ шин (пилообразный рисунок, залысины с одной стороны).
• Увод автомобиля в сторону при прямолинейном движении.
• Вибрация руля на определённых скоростях.
• Увеличенный люфт рулевого колеса.

Рекомендации по обслуживанию:

1. Проверяйте сход-развал каждые 10–15 тыс. км или после сильных ударов по подвеске (попадание в яму, ДТП).
2. Используйте стенды с 3D-технологией – они точнее лазерных и оптических.
3. После регулировки совершите тест-драйв: автомобиль должен сохранять траекторию без подруливаний.
4. Для спортивных автомобилей настройте отрицательный развал (-1° до -3°) и минимальное схождение (0°–0,5°) для лучшего сцепления в поворотах.
5. На внедорожниках увеличьте положительный развал (+0,5°–+1,5°) для компенсации деформации шин на бездорожье.

Ошибки при регулировке часто связаны с неквалифицированным обслуживанием. Распространённые проблемы:

• Игнорирование кастора – приводит к нестабильности на высоких скоростях.
• Неучёт нагрузки на автомобиль (например, полный багажник или пассажиры).
• Использование изношенных деталей подвески (шаровые опоры, сайлентблоки) – искажает результаты измерений.
• Регулировка только передней оси без проверки задней (особенно на автомобилях с независимой задней подвеской).

Современные системы самодиагностики (например, TPMS или адаптивный круиз-контроль) могут сигнализировать о нарушениях сход-развала. Однако полагаться только на них нельзя – регулярная проверка на стенде остаётся обязательной процедурой.

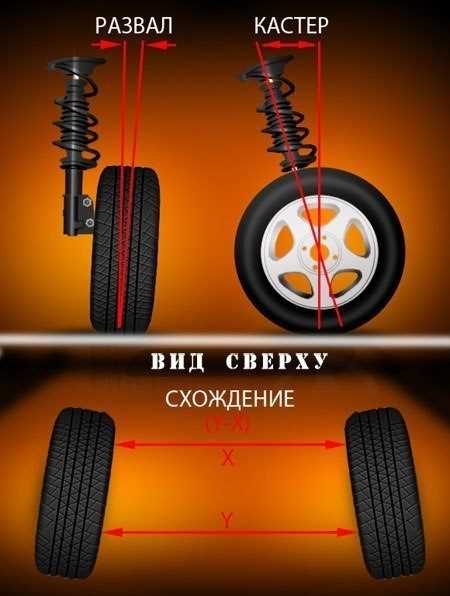

Что такое сход-развал и почему он важен для управляемости

Неправильные настройки приводят к неравномерному износу шин: при избыточном положительном развале стирается внешняя кромка протектора, при отрицательном – внутренняя. Схождение в 1 мм отклонения увеличивает износ на 5–7% за 1000 км пробега. Для современных низкопрофильных шин критично даже минимальное нарушение геометрии.

Управляемость напрямую зависит от кастера: его увеличение на 1° повышает стабильность на прямой, но требует больших усилий на руле при манёврах. На спортивных автомобилях кастер доводят до 5–7°, что улучшает обратную связь, но снижает комфорт. Для городских машин оптимальный диапазон – 2–4°.

После замены элементов подвески (рычагов, сайлентблоков, амортизаторов) сход-развал нарушается в 90% случаев. Даже установка новых шин или ремонт рулевой рейки требует проверки углов. Производители рекомендуют проводить процедуру каждые 10–15 тыс. км или после наезда на препятствие с ударом.

На переднеприводных автомобилях схождение передних колёс обычно выставляется в диапазоне 0–2 мм (положительное), на заднеприводных – 1–3 мм. Развал для большинства легковых машин составляет -0,5° до -1,5°, что компенсирует деформацию подвески под нагрузкой. Превышение этих значений на 0,5° снижает ресурс шин на 20–30%.

Признаки нарушенного сход-развала: увод автомобиля в сторону при отпущенном руле, неравномерный износ протектора, вибрация на скорости свыше 80 км/ч, увеличенный люфт руля. На современных машинах с электроусилителем отклонения могут маскироваться системой, но расход топлива возрастает на 3–5%.

Регулировка на 3D-стендах занимает 30–60 минут и стоит 1500–3000 рублей. Дешёвые лазерные стенды дают погрешность до 0,3°, что критично для автомобилей с адаптивной подвеской. После процедуры обязательна тестовая поездка для проверки стабильности курса и отсутствия вибраций.

Для кроссоверов и внедорожников допуски шире: развал до -2°, схождение до 4 мм. Однако при активной эксплуатации на бездорожье проверку рекомендуется проводить каждые 5 тыс. км. На грузовых автомобилях углы выставляются с учётом нагрузки – пустой и загруженный транспорт требует разных настроек.

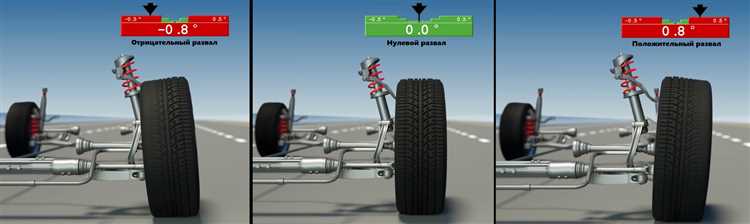

Какие углы регулируются при сход-развале: разбор параметров

Проверка углов должна проводиться при номинальной загрузке автомобиля, с исправными элементами подвески и шинами одинакового износа. Нарушение рекомендованных значений приводит к неравномерному износу протектора, уводу автомобиля в сторону и повышенному расходу топлива.

Статический и динамический сход-развал: когда и зачем применять

Статический сход-развал выполняется на неподвижном автомобиле с использованием стендов, измеряющих углы установки колес в состоянии покоя. Этот метод применяется при плановом техническом обслуживании, после замены деталей подвески (рычагов, сайлентблоков, шаровых опор) или при обнаружении неравномерного износа шин. Точность измерений зависит от калибровки оборудования и составляет ±0,05° для современных 3D-стендов. Статическая регулировка оптимальна для большинства легковых автомобилей, где нагрузка на подвеску распределяется равномерно в стандартных условиях эксплуатации.

Динамический сход-развал проводится во время движения автомобиля с помощью датчиков, фиксирующих параметры подвески в реальном времени. Этот метод незаменим для гоночных и спортивных машин, где настройки подвески критически влияют на управляемость при высоких скоростях и перегрузках. Динамическая регулировка позволяет корректировать углы схождения и развала с учетом деформации шин, кренов кузова и изменения геометрии подвески под нагрузкой. Например, на треке угол развала может изменяться на 1–2° при прохождении поворотов, что требует адаптивных настроек.

Когда выбирать статический метод? При эксплуатации автомобиля в городских условиях или на трассе с ровным покрытием, где динамические нагрузки минимальны. Статическая регулировка обеспечивает базовые параметры, рекомендованные производителем: схождение в пределах 0,05–0,2° для передней оси и 0,1–0,3° для задней, развал от -0,5° до -1,5° в зависимости от типа подвески. После аварии или замены элементов рулевого управления (рейки, тяг) статический сход-развал обязателен для восстановления заводских характеристик.

Динамический метод необходим при тюнинге подвески, установке спортивных амортизаторов или низкопрофильных шин, когда статические настройки не обеспечивают требуемой устойчивости. Например, для автомобилей с пневмоподвеской или адаптивными амортизаторами динамическая корректировка позволяет поддерживать оптимальные углы при изменении дорожного просвета. На грузовых автомобилях и автобусах динамический сход-развал применяется для компенсации прогиба рамы под нагрузкой, предотвращая ускоренный износ шин и снижая расход топлива на 3–5%.

Ошибки при выборе метода приводят к негативным последствиям. Статическая регулировка на спортивном автомобиле без учета динамических нагрузок вызовет неравномерный износ шин и ухудшение управляемости на высоких скоростях. В то же время динамический сход-развал на обычном легковом автомобиле экономически нецелесообразен: стоимость оборудования и работ в 2–3 раза выше, а прирост эффективности минимален. Для большинства водителей достаточно статической регулировки с периодичностью 15–20 тыс. км или после сильных ударов по подвеске.

Ключевой фактор при выборе метода – тип подвески. На автомобилях с многорычажной подвеской (например, BMW 5-й серии) динамический сход-развал позволяет точнее настроить углы кастера и развала, учитывая сложную кинематику. Для машин с упрощенной подвеской (McPherson) статической регулировки достаточно. Исключение – внедорожники: при частой езде по бездорожью динамическая корректировка помогает компенсировать деформации кузова и подвески, продлевая срок службы шин на 15–20%.

Как отличить двухконтурный сход-развал от одноконтурного

Двухконтурный сход-развал отличается наличием раздельной регулировки углов установки колес для передней и задней осей. В одноконтурных системах параметры развала и схождения настраиваются только для передних колес, а задние остаются фиксированными или корректируются косвенно. Проверить тип можно по технической документации автомобиля: если в спецификациях указаны отдельные регулировочные узлы для задней подвески (например, эксцентриковые болты на продольных рычагах или регулируемые сайлентблоки), это двухконтурная система.

На практике двухконтурный сход-развал требует использования стендов с четырьмя датчиками – по два на каждую ось. Одноконтурные стенды ограничиваются двумя датчиками для передних колес. При диагностике обратите внимание на возможность независимой настройки задних колес: если стенд позволяет задавать развал и схождение для задней оси отдельно, система двухконтурная. У автомобилей с многорычажной задней подвеской (например, BMW 3 серии, Audi A4) двухконтурный сход-развал встречается чаще, чем у машин с полузависимой подвеской.

Визуально отличить можно по конструкции подвески. В двухконтурных системах задние колеса имеют регулировочные элементы: эксцентрики на нижних рычагах, шайбы под болтами крепления ступицы или регулируемые тяги. У одноконтурных автомобилей задние колеса либо не регулируются вовсе, либо настройка ограничена продольным смещением балки (как у ВАЗ-2108). Также двухконтурный сход-развал характерен для полноприводных и спортивных моделей, где требуется высокая точность управления.

При выборе сервиса уточняйте, какую систему поддерживает стенд. Одноконтурные стенды не смогут корректно настроить двухконтурную подвеску, что приведет к неравномерному износу шин и ухудшению управляемости. Для автомобилей с независимой задней подвеской (например, Mercedes W211, Lexus RX) двухконтурная регулировка обязательна – игнорирование этого требования сокращает ресурс шин на 30–40%.

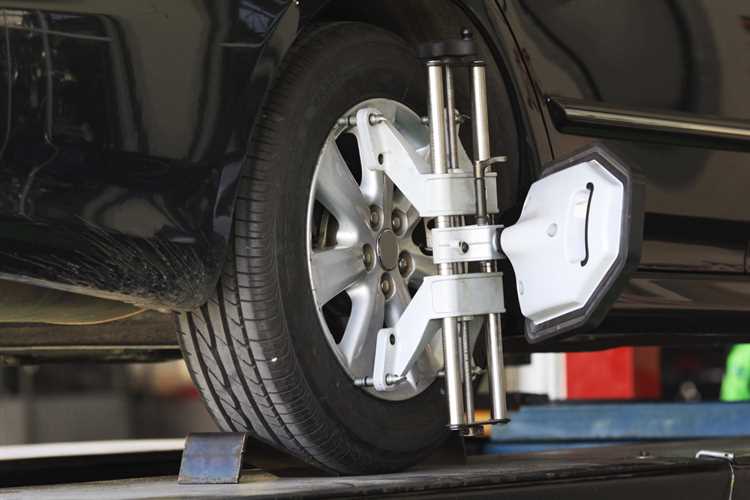

Особенности сход-развала для переднеприводных и заднеприводных машин

Переднеприводные автомобили требуют более точной настройки развала передних колес из-за распределения нагрузки: до 60–70% массы приходится на переднюю ось. Оптимальный развал для них чаще отрицательный (от -0,5° до -1,5°), что компенсирует деформацию шин при поворотах и улучшает сцепление. Задняя ось, как правило, настраивается с нулевым или слегка положительным развалом (до +0,3°), чтобы избежать неравномерного износа шин при прямолинейном движении.

В заднеприводных машинах нагрузка распределяется равномернее (50/50 или 40/60), что позволяет использовать менее агрессивные углы развала. Для передних колес рекомендуется диапазон от -0,2° до -0,8°, а для задних – от -0,5° до +0,2°. Превышение этих значений ускоряет износ внутренней кромки шины, особенно на высоких скоростях, где задняя ось испытывает повышенные боковые нагрузки.

Схождение на переднеприводных автомобилях обычно положительное (0,5–2 мм на колесо) для компенсации сил, выталкивающих колеса наружу при движении. На задней оси схождение чаще нулевое или слегка отрицательное (до -1 мм), чтобы предотвратить «рыскание» задней части на неровностях. Игнорирование этих параметров приводит к уводу автомобиля в сторону и повышенному расходу топлива из-за увеличенного сопротивления качению.

Заднеприводные модели требуют более жесткого контроля схождения: передние колеса настраиваются с нулевым или минимальным положительным схождением (0–1 мм), а задние – с отрицательным (от -1 до -3 мм). Это связано с необходимостью стабилизации задней оси при ускорении и торможении. Нарушение баланса приводит к «подруливанию» задней части, особенно заметному на мокром покрытии или при резких маневрах.

Кастер (продольный наклон шкворня) на переднеприводных машинах чаще всего положительный (2–5°), что обеспечивает стабильность на прямой и самовозврат руля после поворота. На заднеприводных автомобилях кастер может быть увеличен до 6–8° для улучшения управляемости на высоких скоростях, но это требует более мощного усилителя руля. Превышение рекомендованных значений ухудшает маневренность в городском режиме и увеличивает нагрузку на рулевой механизм.

При регулировке сход-развала на переднеприводных автомобилях критически важно учитывать состояние подвески: изношенные сайлентблоки или шаровые опоры могут искажать реальные углы на 0,3–0,7°. На заднеприводных моделях аналогичные дефекты задней подвески (например, износ втулок рычагов) способны смещать схождение на 1–2 мм, что эквивалентно неправильной настройке. Перед процедурой обязательна диагностика ходовой части.

Для переднеприводных машин с независимой задней подвеской (например, McPherson) рекомендуется проверять развал-схождение каждые 10–15 тыс. км или после замены элементов подвески. Заднеприводные автомобили с многорычажной задней подвеской (как у BMW или Mercedes) требуют более частой проверки – каждые 8–12 тыс. км, так как малейшие отклонения углов приводят к неравномерному износу шин и ухудшению курсовой устойчивости.
