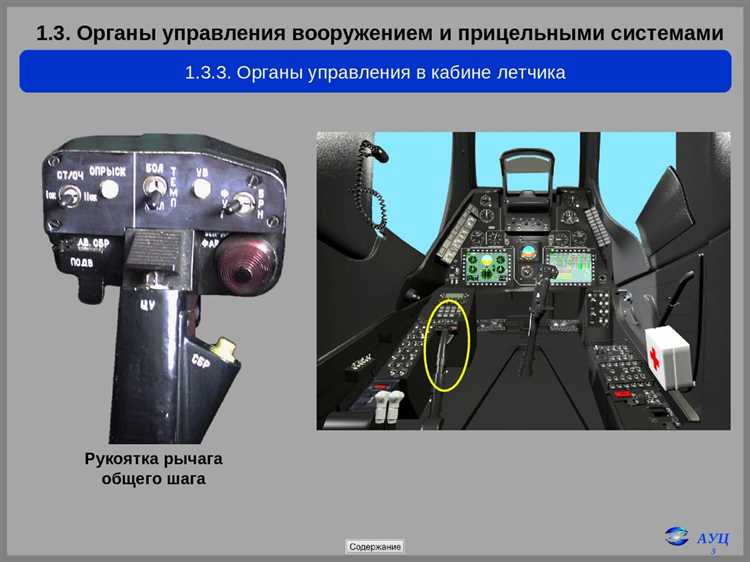

Что такое оверхол на вертолете

Оверхол вертолета – это комплексная процедура восстановления его технического состояния до заводских параметров. В отличие от планового ТО, оверхол предполагает полную разборку агрегатов, дефектацию деталей, замену изношенных компонентов и последующую сборку с испытаниями. Для большинства гражданских вертолетов, таких как Ми-8, Ка-32 или Airbus H145, оверхол проводится каждые 2000–3000 часов налета или через 10–12 лет эксплуатации, в зависимости от модели и условий работы.

Процесс начинается с демонтажа основных систем: несущей системы, трансмиссии, двигателей, гидравлики и авионики. Критические узлы, например главный редуктор или лопасти несущего винта, проходят ультразвуковой или магнитопорошковый контроль на наличие микротрещин. Детали с допустимым износом восстанавливают методами плазменного напыления или хромирования, остальные заменяют на новые. Особое внимание уделяется подшипникам трансмиссии – их ресурс редко превышает 5000 часов, и при оверхоле они подлежат обязательной замене.

После сборки вертолет проходит стендовые испытания: проверку работы двигателей на разных режимах, тестирование гидросистем под давлением 210–280 бар и контроль вибраций несущей системы. Для моделей с цифровой авионикой, таких как Bell 429, дополнительно проводят калибровку датчиков и обновление ПО. Средняя продолжительность оверхола – 3–6 месяцев, стоимость варьируется от 15 до 40% от цены нового вертолета, что делает его экономически оправданным для продления срока службы техники.

Ключевой фактор успешного оверхола – соблюдение регламентов производителя. Например, для вертолетов Robinson R44 требуется замена всех резиновых уплотнений независимо от их состояния, а для Ми-26 – обязательная проверка силовой установки Д-136 на стенде с имитацией высотных условий. Нарушение технологии может привести к отказам в полете, поэтому работы должны выполняться сертифицированными центрами с допуском EASA Part-145 или FAA Part 43.

Оверхол вертолета: что это и как проводится

Первый этап – предварительная диагностика, включающая анализ бортовой документации, данных бортовых регистраторов и визуальный осмотр. На этом этапе выявляются скрытые дефекты, например, микротрещины в лопастях винта или коррозия силовых элементов фюзеляжа. Для вертолетов с композитными лопастями (например, Robinson R66) применяются методы неразрушающего контроля, такие как термография или рентгенография. Результаты фиксируются в дефектовочной ведомости, которая определяет объем дальнейших работ.

Разборка вертолета проводится по строго регламентированной схеме, где каждый агрегат маркируется и заносится в электронную базу данных. Особое внимание уделяется высоконагруженным узлам: главному редуктору, автомату перекоса и системе управления. Например, при оверхоле трансмиссии вертолета Ка-32 проверяются зубчатые зацепления на износ с допуском не более 0,05 мм, а подшипники заменяются при любых признаках усталостного разрушения. Снятые детали проходят очистку в ультразвуковых ваннах с использованием щелочных растворов, после чего направляются на дефектацию.

Ключевой момент – восстановление или замена изношенных компонентов. Для лопастей несущего винта допускается восстановление эрозионных повреждений методом наплавки с последующей шлифовкой, но при превышении глубины дефекта в 1,5 мм лопасть подлежит замене. Двигатели (например, ТВ3-117 или Arriel 2D) проходят стендовые испытания на специальных установках, где проверяются параметры тяги, расхода топлива и вибраций. Все работы выполняются с использованием оригинальных запчастей или сертифицированных аналогов, соответствующих стандартам EASA Part 145 или ФАП-285.

После сборки вертолет проходит серию наземных и летных испытаний. Наземные проверки включают тестирование гидравлики, электрики и авионики, а также обкатку двигателей на разных режимах. Летные испытания проводятся по утвержденной программе, где проверяются управляемость, устойчивость и работоспособность всех систем в реальных условиях. Например, для вертолетов Ми-26 обязательна проверка работы системы автоматического управления на высотах до 4000 м. По завершении оверхола выдается сертификат, подтверждающий соответствие вертолета эксплуатационным требованиям, а в формуляр вносятся все выполненные работы и замененные агрегаты.

Какие узлы и системы вертолета требуют оверхола в первую очередь

Главный редуктор (ГР) – один из самых нагруженных агрегатов. Его оверхол включает:

• Полную разборку с проверкой зубчатых зацеплений на микротрещины методом магнитопорошковой дефектоскопии.
• Замену подшипников качения (ресурс – 1500–2500 часов) и уплотнений вала.
• Контроль износа сателлитов и коронных шестерен с допуском не более 0,05 мм на диаметр.
• Проверку системы смазки: замена фильтров тонкой очистки (5 мкм) и промывка маслоканалов.

Отклонения в работе ГР (вибрации свыше 0,2 мм/с, повышение температуры масла на 10°C выше нормы) – сигнал к внеплановому оверхолу, даже если наработка не достигла регламентной.

Лопасти несущего винта (НВ) требуют оверхола каждые 800–1500 часов в зависимости от материала. Процедура включает:

1. Демонтаж и визуально-инструментальный контроль лонжеронов на коррозию и усталостные трещины (ультразвуковой контроль с чувствительностью 0,5 мм).
2. Проверку балансировки: допустимое отклонение статического момента – не более 0,1% от номинала.
3. Замену эрозионных накладок на передней кромке (при износе свыше 30% толщины).
4. Контроль крепления наконечников лопастей: момент затяжки болтов – 120–150 Н·м с фиксацией анаэробным герметиком.

Для композитных лопастей дополнительно проверяют адгезию слоев методом акустической эмиссии. Трещины в комлевой части – основание для списания.

Трансмиссия (промежуточный и хвостовой редукторы) подвергается оверхолу с интервалом 1000–1800 часов. Ключевые операции:

• Замена конических подшипников (ресурс – 1200 часов) и регулировка предварительного натяга (0,02–0,05 мм).
• Контроль износа шлицевых соединений: допустимый люфт – не более 0,1 мм.
• Проверка герметичности уплотнений: утечка масла свыше 50 г/час – браковочный признак.
• Дефектоскопия валов на усталостные трещины (вихретоковый метод).

Хвостовой редуктор дополнительно проверяют на соосность с хвостовым валом: допуск – ±0,5 мм на длине 1 м.

Гидравлическая система требует оверхола каждые 1500–2000 часов. Основные работы:

• Замена рабочей жидкости (MIL-H-5606 или аналоги) с промывкой системы фильтрами 3 мкм.
• Контроль насосов: падение производительности на 15% – основание для замены.
• Проверка герметичности золотниковых пар: утечка свыше 5 см³/мин при давлении 21 МПа недопустима.
• Дефектоскопия гидроаккумуляторов: трещины в сварных швах – причина для списания.

Особое внимание уделяют гидроусилителям системы управления: люфт штока свыше 0,2 мм требует замены уплотнений или всего агрегата.

Двигатель (газотурбинный или поршневой) проходит оверхол по наработке (3000–5000 часов) или по состоянию. Критические узлы:

• Турбокомпрессор: замена лопаток при эрозии свыше 0,3 мм или трещинах (контроль методом ЛЮМ1-ОВ).
• Камера сгорания: замена при выгорании свыше 20% площади стенок.
• Подшипники ротора: ресурс – 2500 часов, контроль вибраций (допустимый уровень – 4,5 мм/с).
• Топливные форсунки: очистка ультразвуком, замена при износе сопла свыше 0,02 мм.

Для поршневых двигателей дополнительно проверяют цилиндро-поршневую группу: зазор между поршнем и цилиндром свыше 0,15 мм – основание для расточки или замены.

Система управления полетом требует оверхола каждые 1000–1200 часов. Основные точки контроля:

• Тяги и качалки: замена при износе шарниров свыше 0,1 мм или коррозии.
• Автомат перекоса: проверка люфта в подшипниках (допуск – 0,05 мм) и износа кулачков.
• Бустеры: замена уплотнений при утечке рабочей жидкости свыше 10 см³/час.
• Тросы управления: замена при обрыве более 5% проволок на длине 25 мм.

Особое внимание уделяют системе стабилизации: дрейф гироскопов свыше 0,5°/мин – сигнал к калибровке или замене.

Электрооборудование и авионика проходят оверхол по состоянию, но не реже чем раз в 2000 часов. Приоритетные работы:

• Генераторы: замена щеток при износе свыше 50%, контроль сопротивления изоляции (не менее 20 МОм).
• Аккумуляторы: замена при падении емкости ниже 80% от номинала.
• Бортовые компьютеры: проверка на соответствие прошивки (обновление каждые 500 часов налета).
• Датчики: калибровка высотомеров (допуск ±10 м), тахометров (±0,5% от номинала).

Кабели и разъемы проверяют на отсутствие окисления и механических повреждений: сопротивление изоляции должно быть не менее 100 МОм. Для систем с цифровой шиной данных (ARINC 429, MIL-STD-1553) дополнительно контролируют целостность экранирования.

Необходимые инструменты и оборудование для проведения оверхола

Оверхол вертолета требует специализированного инструментария, адаптированного под конструктивные особенности винтокрылых машин. Базовый набор включает динамометрические ключи с диапазоном от 10 до 1000 Н·м для затяжки резьбовых соединений с точностью до ±3%. Для работы с лопастями несущего винта необходимы гидравлические съемники с усилием до 50 тонн, оснащенные цифровыми манометрами для контроля давления. При разборке трансмиссии применяют прецизионные индикаторы часового типа с ценой деления 0,01 мм для проверки биения валов.

Электрооборудование вертолета обслуживается с помощью мультиметров с функцией измерения сопротивления изоляции до 1000 МОм и генераторов сигналов частотой до 1 МГц для диагностики бортовых систем. Для проверки авионики используют осциллографы с полосой пропускания не менее 200 МГц и анализаторы спектра с диапазоном до 3 ГГц. Работа с гидравлическими системами требует манометров класса точности 0,25 и гидравлических тестеров с расходом до 120 л/мин.

Ремонт планера и силовых элементов фюзеляжа невозможен без ультразвуковых дефектоскопов с частотой 2–10 МГц для выявления микротрещин в металлических конструкциях. Для композитных материалов применяют термографические камеры с разрешением не менее 320×240 пикселей и чувствительностью 0,05°C. При восстановлении лакокрасочных покрытий используют толщиномеры с диапазоном измерений 0–2000 мкм и точностью ±1%.

Сборка и регулировка несущей системы требует лазерных центровщиков с погрешностью не более 0,05 мм/м для выверки соосности валов. Для балансировки лопастей применяют виброанализаторы с частотным диапазоном 5–500 Гц и портативные балансировочные станки с точностью до 0,1 г·м. Работа с топливной системой невозможна без насосов для опрессовки с давлением до 10 бар и течеискателей с чувствительностью 10⁻⁶ см³/с.

Двигатели вертолетов обслуживаются с применением эндоскопов с диаметром рабочей части 4–8 мм и углом обзора 90° для осмотра внутренних полостей турбин. Для проверки компрессии используют пневматические тестеры с диапазоном 0–50 бар. При ремонте редукторов необходимы магнитные дефектоскопы для контроля зубчатых зацеплений и спектроанализаторы масла с возможностью определения частиц размером от 5 мкм.

Крепежные элементы вертолета требуют использования специализированных ключей с профилем Torx, Spline и шестигранных с защитой от проскальзывания. Для работы с титановыми сплавами применяют сверла из быстрорежущей стали с покрытием TiAlN и фрезы с алмазным напылением. При монтаже трубопроводов гидравлических систем используют труборезы с электроприводом и развальцовочные станки с углом развальцовки 37°.

Контроль качества выполненных работ проводится с помощью координатно-измерительных машин с точностью позиционирования 0,005 мм и портативных 3D-сканеров с разрешением до 0,02 мм. Для финальной проверки систем применяют бортовые регистраторы параметров с частотой опроса датчиков не менее 1 кГц и стенды для комплексных испытаний с имитацией нагрузок до 120% от номинальных.

Пошаговая последовательность разборки вертолета перед оверхолом

Первый этап – демонтаж лопастей несущего винта. Перед началом работ фиксируют угловое положение лопастей относительно втулки с точностью до 0,1°, используя специальные метки или лазерный уровень. Отсоединяют гидравлические и электрические разъемы системы управления шагом, затем снимают лопасти с помощью гидравлического съемника, контролируя усилие (не более 50 кН для моделей типа Ми-8). Втулку винта демонтируют только после проверки отсутствия остаточного напряжения в тягах управления, для чего применяют тензодатчики с погрешностью не выше 1%.

Следующий шаг – разборка трансмиссии. Сначала сливают масло из редукторов (для главного редуктора ВР-252 – 12 литров синтетического масла Б-3В), фиксируя его состояние для анализа на металлические включения. Демонтируют карданные валы, предварительно маркируя их положение относительно фланцев (допуск смещения – не более 0,5 мм). При снятии хвостового редуктора проверяют люфт подшипников (предельно допустимый – 0,08 мм для конических пар), а также состояние шлицевых соединений на предмет износа (критический износ – более 0,15 мм).

Демонтаж двигателей и систем питания требует строгого соблюдения последовательности. Для турбовальных двигателей типа ТВ3-117 отсоединяют топливные магистрали, предварительно стравливая давление до 0,2 МПа, и сливают остатки топлива в герметичные емкости. Электрические жгуты маркируют по схеме подключения (цветовая кодировка по ГОСТ 23596-79), а разъемы защищают от влаги и пыли заглушками. При снятии двигателя используют подъемное оборудование с динамометром, контролируя вертикальное усилие (для ТВ3-117 – 300±10 кгс). Особое внимание уделяют состоянию крепежных болтов (момент затяжки – 120–140 Н·м), которые подлежат замене при обнаружении микротрещин.

Завершающий этап – разборка фюзеляжа и систем управления. Гидросистему освобождают от рабочей жидкости (для АМГ-10 – не менее 95% объема), промывая магистрали азотом под давлением 0,3 МПа. При демонтаже проводки управления проверяют сопротивление изоляции (не менее 20 МОм для цепей 27 В) и целостность экранов кабелей. Крепежные элементы (болты, гайки) сортируют по типоразмерам и степени износа, маркируя их для последующей дефектации. Агрегаты, подлежащие капитальному ремонту (например, гидронасосы НП-92), упаковывают в герметичные контейнеры с влагопоглотителем (силикагель – 50 г на 1 м³ объема).

Методы диагностики износа деталей и критерии их замены

Диагностика износа деталей вертолета проводится с применением неразрушающих методов контроля: вихретоковый (для обнаружения микротрещин в лопастях несущего винта, чувствительность до 0,1 мм), ультразвуковой (для оценки толщины стенок валов трансмиссии с точностью ±0,05 мм) и магнитопорошковый (для выявления усталостных трещин в зубчатых колесах редуктора). Для лопаток турбины двигателя используют эндоскопию с разрешением 0,02 мм и термографию, фиксирующую локальные перегревы свыше 50°C от номинала. Критические параметры: глубина трещин в силовых элементах – более 10% от толщины сечения, износ зубьев шестерен – свыше 0,2 мм по делительной окружности, коррозия подшипников – более 0,03 мм на диаметр.

Замена деталей регламентируется заводскими нормативами и наработкой: подшипники трансмиссии – при превышении зазора 0,1 мм от паспортного значения или после 2000 часов наработки, лопасти несущего винта – при обнаружении трещин длиной более 5 мм или эрозии передней кромки на глубину свыше 1,5 мм. Для валов главной передачи допустимый прогиб – не более 0,05 мм на метр длины; при превышении – замена. Ресурс амортизаторов шасси ограничен 1500 посадками или потерей 20% демпфирующих свойств, проверяемых динамометрическим стендом. Металлографический анализ микроструктуры применяют для деталей из титановых сплавов: при появлении α-слоя толщиной более 0,01 мм или увеличении размера зерна на 30% от исходного – деталь списывается.
