Современные Android магнитолы поддерживают подключение камер заднего и переднего вида через аналоговые (CVBS) или цифровые (AHD, CVI, TVI) интерфейсы. Большинство устройств оснащены разъемами RCA или специализированными входами для камер с разрешением от 480p до 1080p. Перед началом установки проверьте совместимость магнитолы с выбранной камерой: производители часто указывают поддерживаемые стандарты в технической документации. Например, магнитолы на базе процессоров Rockchip или Allwinner обычно работают с AHD-камерами без дополнительных адаптеров.
Для подключения потребуются: камера с соответствующим интерфейсом, коаксиальный кабель (RG59 или RG6), разъемы RCA или F-коннекторы, блок питания на 12В (если камера не запитывается от магнитолы). В некоторых случаях необходим переходник с RCA на mini-USB или другой разъем, предусмотренный в магнитоле. Избегайте использования дешевых кабелей длиной более 5 метров – это приводит к помехам и потере сигнала. Для стабильной работы выбирайте кабели с медной жилой и двойным экранированием.
Настройка камеры в магнитоле требует активации соответствующего входа в меню. В большинстве устройств это делается через раздел «Камера» или «Видеовход». Если изображение не появляется, проверьте настройки разрешения и формата сигнала (PAL/NTSC). Некоторые магнитолы поддерживают автоматическое переключение на камеру при включении задней передачи – для этого подключите провод камеры к проводу заднего хода автомобиля (обычно синий или фиолетовый). При отсутствии реакции проверьте предохранители и правильность подключения питания.
Для камер с динамической разметкой (парковочные линии) настройте параметры в меню магнитолы. В некоторых моделях доступна калибровка линий через сенсорный экран. Если камера подключена, но изображение искажено, отключите функцию «Зеркальное отображение» – она может быть активирована по умолчанию. При использовании цифровых камер (AHD) убедитесь, что магнитола поддерживает соответствующий стандарт: некоторые бюджетные модели работают только с аналоговыми сигналами.
Подключение камеры к Android магнитоле: пошаговая инструкция
Перед началом работ убедитесь, что магнитола поддерживает подключение камеры. Большинство современных Android-устройств для автомобилей оснащены разъемом RCA (желтый тюльпан) или специальным входом для камеры заднего вида. Проверьте техническую документацию магнитолы – в ней указаны поддерживаемые стандарты сигнала (NTSC или PAL) и требования к питанию камеры (обычно 12В). Если магнитола не имеет встроенного входа, потребуется переходник с HDMI или USB, но такие решения работают нестабильно и требуют дополнительной настройки.
Для подключения выполните следующие шаги:
- Отключите магнитолу от питания, сняв клемму с аккумулятора или вытащив предохранитель цепи питания.
- Проложите кабель от камеры к магнитоле, избегая мест с высокой температурой или острыми кромками. Используйте гофру или пластиковые хомуты для фиксации проводов.
- Подключите видеокабель (RCA) к соответствующему разъему на магнитоле. Если камера питается от отдельного провода, соедините его с проводом заднего хода автомобиля (обычно зеленого цвета) через реле или напрямую, если камера маломощная.
- Настройте магнитолу: зайдите в меню настроек, найдите раздел «Камера» и выберите источник сигнала (например, «AV Input»). Установите разрешение и формат (NTSC/PAL) в соответствии с параметрами камеры.
После подключения проверьте работу камеры. Включите заднюю передачу – изображение должно появляться автоматически. Если картинка отсутствует или искажена, проверьте:
- Целостность кабелей и правильность подключения разъемов.
- Настройки магнитолы: некоторые модели требуют ручного включения режима камеры.
- Полярность питания камеры – при неправильном подключении она может не включаться.
- Совместимость форматов: если камера поддерживает только PAL, а магнитола настроена на NTSC, изображение будет черно-белым или отсутствовать.
Для камер с дополнительными функциями (парковочные линии, датчики расстояния) потребуется настройка через приложение производителя или встроенное меню магнитолы. В некоторых случаях парковочные линии можно отключить или настроить их положение. Если камера подключается по USB, установите драйверы с официального сайта производителя – стандартные драйверы Android могут не поддерживать все функции. При проблемах с задержкой сигнала замените кабель на экранированный или сократите его длину до 5–7 метров.
Какие камеры совместимы с Android магнитолами и как выбрать подходящую
Android-магнитолы поддерживают камеры с аналоговым (CVBS) и цифровым (AHD, CVI, TVI) интерфейсами. Наиболее распространены модели с разрешением 720p или 1080p, работающие по стандарту AHD – они обеспечивают баланс цены и качества. Для подключения через RCA-разъём подойдут аналоговые камеры с разрешением 480–720p, но их использование оправдано только при ограниченном бюджете или в системах без поддержки цифровых стандартов. Перед покупкой проверьте спецификации магнитолы: некоторые устройства поддерживают только определённые протоколы (например, исключительно AHD 2.0).
При выборе камеры учитывайте условия эксплуатации. Для заднего вида оптимальны широкоугольные модели с углом обзора 120–170° (например, AHD 1080p с объективом 2.8 мм). В тёмное время суток критична чувствительность матрицы – ищите камеры с минимальной освещённостью 0.1 люкс или ниже. Для переднего обзора или кругового видеонаблюдения подойдут IP-камеры с поддержкой ONVIF, если магнитола имеет Ethernet-порт или Wi-Fi. Влагозащита не ниже IP67 обязательна для наружных камер.
Совместимость зависит от чипсета магнитолы. Устройства на базе процессоров Rockchip (например, PX5, PX6) часто поддерживают AHD/CVI/TVI без дополнительных адаптеров. Магнитолы на Qualcomm (Snapdragon) или Allwinner требуют проверки документации – некоторые модели работают только с аналоговыми камерами или нуждаются в переходниках. Для проверки подключите камеру к магнитоле перед покупкой: если изображение не появляется, проблема может быть в несовпадении стандартов или отсутствии драйверов.
Избегайте универсальных камер с маркировкой «для всех автомобилей» – они часто имеют низкое разрешение или нестабильную работу с Android-системами. Лучше выбирать модели от проверенных производителей: Hikvision (серия DS-2CC12D9T-A), Xiaomi (70mai Midrive RC06), или специализированные решения для магнитол – например, камеры от Joying или Dasaita. Обратите внимание на длину кабеля: стандартные комплекты поставляются с проводами 6–10 м, но для крупных автомобилей (микроавтобусы, грузовики) потребуются удлинители или камеры с беспроводной передачей сигнала.
Необходимые инструменты и материалы для подключения камеры
Для корректного подключения камеры к Android-магнитоле потребуется набор специализированных инструментов и расходных материалов. Основные компоненты:
- Камера заднего вида – выбирайте модели с разрешением не ниже 720p и углом обзора от 120° (например, Pioneer ND-BC2 или AUXIWI AW-800HD). Обратите внимание на тип подсветки: ИК-диоды эффективнее в темноте, но требуют дополнительного питания.
- Видеокабель – коаксиальный провод с разъемом RCA или композитным подключением. Длина должна превышать расстояние от камеры до магнитолы на 30–50 см для удобного монтажа. Для минимизации помех используйте экранированный кабель с сопротивлением 75 Ом.
- Адаптер питания – преобразователь напряжения 12В в 5В (если камера не поддерживает прямое подключение к бортовой сети). Мощность блока питания должна на 20–30% превышать потребление камеры (обычно 1–2 А).
- Разъемы и клеммы – набор «мама-папа» для RCA, клеммы под винт (для подключения к проводам заднего хода) и термоусадочные трубки диаметром 3–6 мм для изоляции соединений.
- Мультиметр – для проверки напряжения на проводах заднего хода и диагностики коротких замыканий. Диапазон измерений должен включать 0–20 В постоянного тока.
Инструменты для монтажа включают паяльник с тонким жалом (мощностью 25–40 Вт) и припоем ПОС-61, стриппер для снятия изоляции с проводов (калибром 0,5–2,5 мм²), крестовую отвертку PH2 для демонтажа обшивки салона, а также пластиковые клипсы для фиксации кабеля вдоль кузова. При работе с высоковольтными проводами используйте диэлектрические перчатки и изолированный инструмент. Для временной фиксации кабеля на этапе тестирования подойдет малярный скотч шириной 20 мм.
Подготовка магнитолы: настройка программного обеспечения перед установкой
Перед физическим подключением камеры убедитесь, что магнитола поддерживает работу с внешними видеовходами. В настройках устройства найдите раздел «Камера заднего вида» или «Видеовход» – обычно он расположен в меню «Система» или «Настройки автомобиля». Активируйте опцию «Автоматическое переключение на камеру при включении задней передачи», если она доступна. Для магнитол на базе Android 8.0+ проверьте наличие обновлений прошивки через «Настройки» → «Обновление системы»: производители часто исправляют баги совместимости с камерами в новых версиях. Если магнитола работает на кастомной прошивке (например, Hal9k или Malaysk), скачайте последнюю сборку с форума 4PDA или XDA Developers – в них часто добавлена поддержка дополнительных разрешений и форматов видеосигнала (CVBS, AHD, TVI).
Настройте параметры отображения видео в инженерном меню. Для доступа к нему введите код *#*#3646633#*#* в номеронабирателе (работает не на всех моделях) или используйте приложение «MTK Engineering Mode» для процессоров MediaTek. В разделе «Hardware Testing» → «Camera» выберите тип подключаемой камеры (обычно «Back Camera» или «CVBS In») и установите разрешение 720p или 1080p, если камера его поддерживает. Отключите функцию «Mirror Image», если изображение отображается перевернутым, и настройте задержку переключения на камеру в пределах 0,5–1 секунды, чтобы избежать мерцания при смене передач. Для магнитол с процессорами Qualcomm (например, Snapdragon 625) аналогичные настройки доступны через ADB-команды: подключите устройство к ПК, выполните `adb shell` и введите `setprop persist.camera.cvbs.in 1` для принудительного включения видеовхода.

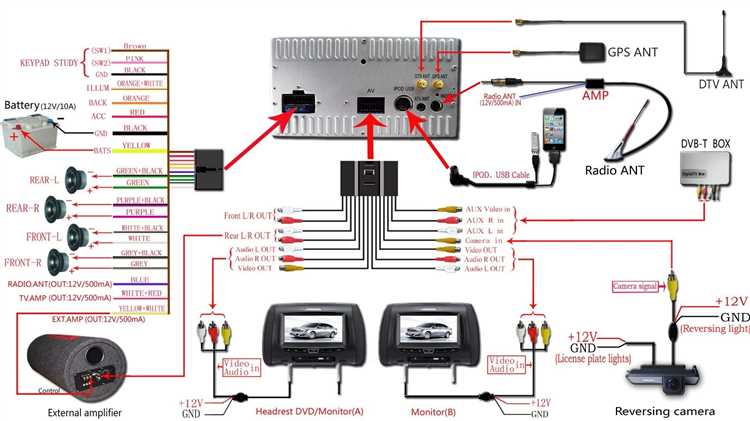

Подключение камеры к питанию и видеовходу магнитолы
Перед началом работ убедитесь, что магнитола поддерживает подключение внешней камеры. В большинстве случаев требуется наличие видеовхода CVBS (композитный) с разъёмом типа RCA (жёлтый) или специального коннектора на задней панели устройства. Если магнитола оснащена только HDMI или другим цифровым входом, потребуется дополнительный адаптер-преобразователь сигнала.
Для питания камеры используйте напряжение 12 В, которое можно взять с выхода ACC (Accessory) или +12V постоянного тока от бортовой сети автомобиля. Избегайте подключения напрямую к аккумулятору – это может привести к разряду при длительной стоянке. Вместо этого используйте провод красного цвета от блока предохранителей или штатного разъёма магнитолы, где присутствует питание только при включённом зажигании.
Кабель питания камеры часто имеет два провода: красный (+12 В) и чёрный (масса). Соедините их с соответствующими проводами автомобиля методом пайки или с помощью обжимных клемм. Для защиты от короткого замыкания установите предохранитель на 2–5 А в разрыв плюсового провода как можно ближе к источнику питания.
Видеосигнал передаётся по коаксиальному кабелю с разъёмом RCA. Если магнитола имеет отдельный вход для камеры, подключите кабель к нему напрямую. В случае отсутствия такого входа используйте штатный видеовход магнитолы, отключив на время подключения другие источники сигнала (например, DVD-плеер). Убедитесь, что кабель не проложен рядом с высоковольтными проводами зажигания – это вызовет помехи на изображении.
При подключении камеры заднего вида часто требуется активация функции автоматического переключения на видеовход при включении задней передачи. Для этого соедините провод реверс-сигнала (обычно зелёного или фиолетового цвета) от фонарей заднего хода с управляющим входом камеры или магнитолы. Если камера не поддерживает автоматическое включение, используйте реле, которое будет подавать питание на камеру при появлении сигнала заднего хода.
Для проверки работоспособности подключите камеру к питанию и видеовходу, не фиксируя её на месте. Включите зажигание и заднюю передачу – на экране магнитолы должно появиться изображение. Если сигнал отсутствует, проверьте правильность подключения проводов, целостность кабелей и наличие питания на камере с помощью мультиметра. Убедитесь, что магнитола не находится в режиме AV-блокировки или не требует ручного переключения источника сигнала.
При прокладке кабелей избегайте острых кромок и мест с высокой температурой (например, рядом с выпускным коллектором). Используйте гофрированные трубки или пластиковые каналы для защиты проводов от повреждений. Закрепите кабель с помощью пластиковых стяжек или изоленты, избегая натяжения. В местах прохода через металлические элементы кузова установите резиновые втулки, чтобы предотвратить перетирание изоляции.
После успешного подключения настройте параметры изображения в меню магнитолы: отрегулируйте яркость, контрастность и зеркальность (если камера установлена сзади). Некоторые модели магнитол позволяют задать задержку отключения камеры после выключения задней передачи – установите значение 5–10 секунд, чтобы успеть оценить обстановку. Если камера поддерживает парковочные линии, активируйте их для удобства манёвров.
Прокладка проводов от камеры к магнитоле без повреждения салона
Начните с демонтажа обшивки багажника и задней стойки: используйте пластиковые клипсодеры или тонкую отвёртку, чтобы аккуратно поддеть фиксаторы, не ломая их. В большинстве автомобилей провода от камеры прокладывают вдоль штатной проводки – ищите жгуты, идущие к задним фонарям или датчику парктроника. Если таких нет, проведите кабель по верхнему краю багажного отделения, закрепив его нейлоновыми стяжками через каждые 20–30 см к металлическим элементам кузова или существующим креплениям. Избегайте мест с острыми кромками – обмотайте провод изолентой или наденьте гофру диаметром 6–8 мм.
Для прохода в салон выберите точку рядом с уплотнителем задней двери или лючком топливного бака: просверлите отверстие диаметром 10 мм, предварительно сняв уплотнительную резинку, и установите резиновую втулку, чтобы защитить провод от перетирания. Альтернатива – использование штатных отверстий в кузове, например, рядом с фонарём освещения номерного знака или креплением заднего бампера. Если магнитола расположена в центральной консоли, ведите кабель под ковролином вдоль порога, приподняв его с помощью пластиковых лопаток для демонтажа обшивки.
При прокладке под приборной панелью зафиксируйте провод к жгутам штатной проводки автомобиля, избегая натяжения и перегибов под углом менее 90°. Для соединения с магнитолой используйте разъём RCA или штатный вход камеры, если он предусмотрен: зачистите концы провода на 5–7 мм, обожмите наконечниками и заизолируйте термоусадкой. Перед окончательной сборкой проверьте сигнал тестовым подключением – изображение должно появляться без помех при включении задней передачи.
В местах, где провод проходит через металлические элементы кузова, обязательно используйте резиновые или пластиковые проходные втулки. Если кабель пересекает подвижные детали (например, петли дверей), оставьте запас длиной 10–15 см в виде петли, чтобы избежать обрыва при открывании. После завершения монтажа восстановите обшивку, убедившись, что все клипсы и крепления установлены на место – это предотвратит дребезжание и повреждение проводки в процессе эксплуатации.
Настройка изображения и параметров камеры в меню магнитолы
После успешного подключения камеры перейдите в меню магнитолы, выбрав пункт «Камера» или «Настройки камеры» – в зависимости от модели устройства. В большинстве китайских магнитол на процессорах MTK или Allwinner раздел настроек скрывается в подменю «Системные параметры» или «Видеовход». Если интерфейс на английском, ищите опции «Camera Settings», «Rear View» или «AV Input». На некоторых моделях доступ к настройкам открывается только при активации камеры, например, при включении задней передачи.
Основные параметры, которые требуют корректировки: яркость, контрастность, насыщенность и резкость. Оптимальные значения зависят от условий эксплуатации. Для дневного времени рекомендуется яркость в диапазоне 60–75%, контрастность – 50–65%, насыщенность – 40–55%. В ночное время яркость снижайте до 30–45%, чтобы избежать засветки от фар. Если магнитола поддерживает режим «Авто», протестируйте его в разных условиях – на некоторых устройствах он работает некорректно, вызывая мерцание или искажение цветов.
В разделе «Парковочные линии» настройте отображение динамических или статических линий. Динамические линии корректируются в зависимости от угла поворота руля, но требуют калибровки. Для этого выберите пункт «Calibrate Guidelines» и следуйте инструкциям на экране: обычно нужно повернуть руль до упора влево и вправо, а затем выровнять. Статические линии проще, но менее точны – их положение регулируется вручную с шагом 5–10 см. Если магнитола не поддерживает калибровку, используйте статические линии с фиксированным углом 45°.
Проверьте настройки задержки отключения камеры. Стандартное значение – 5–10 секунд после выключения задней передачи. Если изображение пропадает слишком быстро, увеличьте время до 15–20 секунд. На некоторых моделях есть опция «Always On» – она полезна при использовании камеры для постоянного мониторинга, но увеличивает нагрузку на аккумулятор. Также отключите функцию «Автопереключение на камеру при скорости ниже 20 км/ч», если она мешает просмотру мультимедиа.
Для камер с ИК-подсветкой или режимом ночного видения активируйте соответствующую опцию в меню. Обычно она называется «Night Mode» или «IR Control». Если изображение в темноте слишком темное или шумное, увеличьте чувствительность сенсора – пункт «Gain» или «ISO». Значение 100–200 подходит для большинства условий, но при сильной засветке от фонарей снижайте его до 50–80. На магнитолах с процессорами Rockchip или Qualcomm часто встречается настройка «HDR» – включайте её для улучшения детализации в условиях контрастного освещения.
