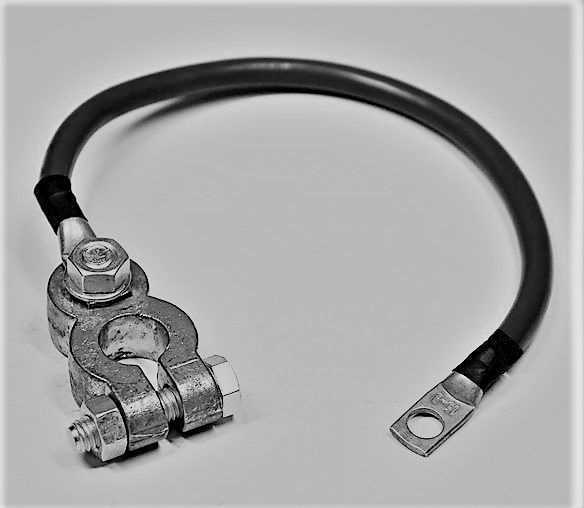

Правильное подключение массы в автомобиле критически важно для стабильной работы электросистемы. Ошибки при выборе провода или точки крепления приводят к падению напряжения, помехам в электронике и даже возгораниям. Основной критерий – сечение провода, которое должно соответствовать току нагрузки. Для большинства цепей (фары, аудиосистема, датчики) достаточно 4–6 мм², но для стартера или мощных усилителей требуется 16–25 мм².
Материал провода – медь или алюминий. Медные провода предпочтительнее: они обладают меньшим сопротивлением (0,017 Ом·мм²/м против 0,028 Ом·мм²/м у алюминия) и лучше переносят вибрации. Алюминиевые провода дешевле, но склонны к окислению и требуют дополнительной защиты контактов.
Точка подключения массы должна быть чистой, без ржавчины и краски. Идеальные места – блок двигателя, кузов вблизи аккумулятора или специальные болты массы, предусмотренные производителем. Избегайте крепления к тонким металлическим элементам (например, к крыльям) – это вызывает падение напряжения и нагрев.
Для надежного контакта используйте луженые наконечники и смазку (например, контактол или технический вазелин), чтобы предотвратить коррозию. Затягивайте болты с моментом 8–12 Н·м – слабое крепление увеличивает сопротивление, а чрезмерное может сорвать резьбу.
При диагностике проблем с массой проверяйте падение напряжения между аккумулятором и точкой подключения. Допустимое значение – не более 0,2 В. Превышение указывает на плохой контакт или недостаточное сечение провода.
Где искать штатные точки подключения массы в автомобиле
Штатные точки массы расположены в местах, где производитель изначально предусмотрел надежное соединение с кузовом или двигателем. Чаще всего они находятся под пластиковыми накладками салона, в моторном отсеке или багажнике. На большинстве моделей основные точки сосредоточены вокруг аккумуляторной батареи – на кузове рядом с минусовой клеммой или на лонжеронах.
В моторном отсеке ищите болты крепления стартера, генератора или блока цилиндров. На двигателях с алюминиевым блоком штатные точки часто вынесены на специальные кронштейны или стальные пластины, приваренные к кузову. Например, на автомобилях Volkswagen и Skoda масса от двигателя идет к кузову через толстый провод, закрепленный на передней части лонжерона.
В салоне точки массы обычно скрыты под ковролином или пластиковыми панелями. Наиболее распространенные места – под торпедо у левой стойки (со стороны водителя), за бардачком или под сиденьями. На Renault Logan и Duster основная точка находится под пластиковой накладкой у левого порога, рядом с блоком предохранителей.
В багажнике штатные точки массы используются для подключения дополнительного оборудования, например, усилителей или парктроников. На Toyota Camry и RAV4 они расположены под обшивкой с левой стороны, за фальшпанелью. На Kia Rio и Hyundai Solaris – рядом с фонарем освещения багажника, под ковриком.
На некоторых автомобилях, особенно с электронными системами управления, производители устанавливают отдельные точки массы для разных цепей. Например, на Ford Focus 3 масса для блока управления двигателем выведена на специальный болт на кузове, а для аудиосистемы – на отдельную шпильку под торпедо. Проверяйте электрические схемы в руководстве по ремонту.
При подключении к штатной точке избегайте мест с коррозией или окислением. Даже если болт выглядит надежным, очистите контактную поверхность металлической щеткой и обработайте токопроводящей смазкой. На старых автомобилях (например, ВАЗ-2107 или ГАЗель) точки массы часто расположены на раме или поперечинах кузова – их состояние критически важно для стабильной работы электрооборудования.
Если штатная точка занята или повреждена, ищите альтернативные варианты в непосредственной близости. Например, на Lada Vesta и XRAY масса для дополнительных устройств может быть подключена к болту крепления ремня безопасности на центральной стойке. На Nissan Qashqai и X-Trail – к шпильке на задней части кузова, рядом с фаркопом.
Никогда не используйте в качестве массы случайные болты или элементы кузова без проверки. Например, крепления амортизаторов, петли дверей или декоративные накладки не предназначены для передачи тока и могут вызвать падение напряжения или помехи. Всегда сверяйтесь с документацией или ищите точки, к которым уже подключены заводские провода.
Как определить сечение провода для надежного заземления
Сечение провода для заземления зависит от максимального тока, который может протекать через цепь в аварийных ситуациях. Для большинства легковых автомобилей минимальное сечение медного провода составляет 4 мм², но при подключении мощных потребителей (стартер, генератор, усилители) требуется не менее 16–25 мм². Алюминиевые провода использовать не рекомендуется из-за низкой коррозионной стойкости и худшей проводимости.
Рассчитать необходимое сечение можно по формуле: S = I / (k × ΔU), где:
- S – сечение провода (мм²);
- I – максимальный ток (А);
- k – коэффициент проводимости (58 для меди, 35 для алюминия);
- ΔU – допустимое падение напряжения (обычно 0,5 В для заземления).
Например, при токе 50 А для медного провода: S = 50 / (58 × 0,5) ≈ 1,72 мм², но с запасом выбирают 4 мм².
Для систем с высокими пусковыми токами (стартер, лебедка) сечение должно быть увеличено в 2–3 раза. Так, стартер мощностью 1,5 кВт потребляет около 120 А – здесь подойдет провод 25 мм². При выборе провода учитывайте длину линии: чем она больше, тем выше сопротивление и потери напряжения. Для линий свыше 3 м сечение увеличивают на 20–30%.
Проверьте состояние существующего заземления: окисленные или ослабленные соединения увеличивают сопротивление, что равносильно уменьшению сечения провода. Измерьте сопротивление мультиметром – оно не должно превышать 0,1 Ом. Если значение выше, замените провод или очистите контакты.
При подключении дополнительного оборудования (аудиосистемы, светодиодные панели) используйте отдельные провода заземления, а не объединяйте их с штатными. Для слаботочных цепей (до 10 А) достаточно 1,5–2,5 мм², но избегайте параллельного подключения к силовым линиям – это вызывает помехи и наводки.
Выбирайте провода с многопроволочной жилой: они гибче и лучше переносят вибрации. Изоляция должна быть масло- и бензостойкой (например, ПВХ или силикон). Зажимы и клеммы используйте луженые или из нержавеющей стали – они не окисляются и обеспечивают стабильный контакт.
Какие материалы использовать для клемм и наконечников массы
Латунь (сплав меди с цинком) применяется реже из-за худшей электропроводности (на 20–30% ниже меди), но выигрывает в механической прочности. Подходит для наконечников, подверженных вибрации, например, на двигателе или коробке передач. Важно выбирать латунь с содержанием меди не менее 60% – марки Л63 или ЛС59-1. Избегайте дешёвых сплавов с высоким содержанием свинца: они склонны к растрескиванию и ухудшают контакт.
Наконечники из алюминия использовать не рекомендуется. Несмотря на лёгкость и низкую стоимость, алюминий быстро окисляется, образуя диэлектрическую плёнку, а его коэффициент теплового расширения на 30% выше, чем у меди, что приводит к ослаблению соединения со временем. Исключение – специализированные алюминиевые наконечники с никелевым покрытием, но они редко встречаются в автоэлектрике и требуют периодической подтяжки.
Для экстремальных условий (например, в гоночных автомобилях или при установке мощных аудиосистем) применяют позолоченные наконечники. Золото не окисляется и обеспечивает стабильный контакт, но его стоимость в 5–10 раз выше медных аналогов. Толщина покрытия должна быть не менее 0,5 мкм – тонкие слои истираются при частом монтаже. В бытовых условиях достаточно медных или луженых клемм с регулярной профилактикой: очисткой контактов и нанесением защитной смазки раз в 1–2 года.
Почему нельзя подключать массу к окрашенным или ржавым поверхностям
Окрашенные или ржавые участки кузова создают высокое переходное сопротивление – до 10 Ом на миллиметр слоя краски или коррозии, что в 100–1000 раз превышает допустимые значения для надежного контакта (0,01–0,1 Ом). Это приводит к падению напряжения на массе, особенно критичному для чувствительных цепей: например, у датчиков ABS или блока управления двигателем даже 0,5 В потерь вызывают сбои в работе. Ржавчина, кроме того, нестабильна – под воздействием вибрации и влаги сопротивление может резко возрастать, провоцируя перебои в электропитании или самопроизвольные отключения оборудования.
Для подключения массы выбирайте чистые металлические поверхности с минимальным окислением: зачищайте место контакта до блеска наждачной бумагой (зернистость 80–120), обрабатывайте антикоррозийным составом (например, медной пастой) и фиксируйте клемму болтом М6–М8 с моментом затяжки 8–12 Н·м. Избегайте участков с точечной сваркой или герметиком – они ухудшают проводимость. При монтаже дополнительного оборудования (лебедки, усилители) используйте выделенные точки массы, указанные в заводской документации, или приваривайте отдельную шпильку к кузову.
Как проверить качество контакта массы мультиметром
Переключите мультиметр в режим измерения сопротивления на предел 200 Ом или ниже. Подсоедините один щуп к минусовой клемме аккумулятора, второй – к точке подключения провода массы на кузове или двигателе. Показания должны стремиться к нулю (0,1–0,3 Ом – норма). Значения выше 1 Ом указывают на окисление, коррозию или слабую затяжку соединения.
Проверьте падение напряжения на участке «аккумулятор–масса». Установите мультиметр в режим DC 20 В. Красный щуп подключите к минусовой клемме АКБ, черный – к точке крепления провода массы. Запустите двигатель и включите мощные потребители (фары, обогрев стекла). Падение напряжения не должно превышать 0,2 В. Превышение 0,5 В свидетельствует о плохом контакте.
Оцените стабильность показаний при вибрации. Покачивайте провод массы рукой или постучите по соединению. Резкие скачки сопротивления или напряжения говорят о скрытых дефектах: трещинах в проводе, ослабленных зажимах или внутреннем обрыве жил. Замените провод, если показания нестабильны даже после очистки контактов.
Когда нужно дублировать провод массы дополнительным кабелем
Дублирование провода массы требуется при падении напряжения на штатной линии более 0,2 В на метр длины кабеля. Измерьте мультиметром разницу потенциалов между клеммой аккумулятора и точкой подключения потребителя – если значение превышает 0,5 В, штатная масса не справляется. Особенно критично для мощных систем: усилителей звука (ток свыше 50 А), лебедок, дополнительного освещения с суммарной нагрузкой от 200 Вт.
Признаки слабой массы: мерцание фар при работе двигателя, самопроизвольное включение электроники, «плавание» оборотов на холостом ходу. Эти симптомы проявляются из-за высокого переходного сопротивления в местах окисления или недостаточного сечения провода. Дублирующий кабель должен иметь сечение не менее штатного, а лучше – на 20–30% больше. Например, если заводской провод 16 мм², используйте 20–25 мм².
- Установка нештатного оборудования с током потребления выше 30 А (инверторы, компрессоры, подогревы).
- Замена или ремонт кузова с нарушением заводских точек заземления.
- Эксплуатация автомобиля в условиях повышенной влажности или соляных реагентов, ускоряющих коррозию контактов.
- Подключение аудиосистемы с пиковой мощностью от 500 Вт – штатная масса может вызывать фоновые шумы.
Дублирующий провод прокладывайте по кратчайшему пути, избегая мест с вибрацией (например, вдоль подвижных элементов подвески). Фиксируйте его пластиковыми стяжками через каждые 20–30 см, чтобы исключить перетирание изоляции. Клеммы обжимайте гидравлическим прессом или паяйте с кислотным флюсом, затем изолируйте термоусадочной трубкой. Не используйте скрутки – они увеличивают сопротивление на 0,1–0,3 Ом.
Для двигателей с алюминиевым блоком цилиндров штатная масса часто недостаточна из-за худшей проводимости алюминия по сравнению со сталью. В таких случаях дублируйте провод от минусовой клеммы аккумулятора к блоку двигателя, используя кабель сечением от 35 мм². Дополнительно зачистите точку контакта на блоке до металлического блеска и обработайте токопроводящей смазкой (например, Kontakt 60).
При тюнинге электрики с установкой дополнительных ЭБУ (например, для турбонаддува или чип-тюнинга) дублируйте массу на корпус блока управления. Штатный провод может не выдерживать импульсных токов до 10 А, что приводит к сбоям в работе. Используйте многожильный провод сечением 4–6 мм² с экранированной оплеткой, если ЭБУ расположен в зоне сильных электромагнитных помех (рядом с катушками зажигания).
Проверяйте эффективность дублирования массы после установки: заведите двигатель, включите все потребители (фары, печку, обогрев стекол) и измерьте напряжение на клеммах аккумулятора. Падение ниже 13,8 В при работающем генераторе указывает на необходимость увеличения сечения дублирующего провода или поиска дополнительных точек заземления. Для автомобилей с системой «старт-стоп» дублирование массы обязательно – штатная линия не рассчитана на частые пуски двигателя.
Какие ошибки при подключении массы приводят к неисправностям электрооборудования
Подключение провода массы к окисленной или загрязнённой поверхности кузова – одна из самых распространённых ошибок. Даже тонкий слой ржавчины или масла увеличивает сопротивление контакта до 0,5–2 Ом, что вызывает падение напряжения на 0,3–1,2 В при токе 10 А. Это приводит к нестабильной работе ЭБУ, мерцанию фар, самопроизвольному отключению аудиосистемы. Для устранения очищайте место крепления до металлического блеска, используйте контактную смазку (например, CRC 2-26) и затягивайте болт с моментом 8–12 Н·м.
Использование провода недостаточного сечения – прямая причина перегрева и обрыва цепи. Стандартный провод массы для стартера (25–35 мм²) при токе 200 А теряет 0,2 В на метр длины; если заменить его на 10 мм², потери возрастут до 1,5 В, а температура провода поднимется до 90–120 °C. Для силовых потребителей (лебёдка, усилитель) применяйте провод с сечением не менее 50 мм². Проверяйте целостность изоляции: трещины приводят к короткому замыканию на кузов.
Крепление массы к пластиковым или окрашенным элементам кузова – грубая ошибка, вызывающая полный отказ цепи. Даже если болт «кажется» затянутым, сопротивление такого соединения превышает 10 кОм, что равносильно обрыву. Примеры критических точек: крепление к бамперу (вместо лонжерона), к крылу (вместо моторного щита). Всегда сверяйтесь с электросхемой автомобиля: масса должна подключаться к штатным точкам, обозначенным в документации.
Игнорирование дополнительных точек массы при установке нештатного оборудования приводит к перегрузке основной цепи. Например, подключение усилителя мощностью 500 Вт к единственной массе под капотом вызывает падение напряжения на 0,8–1,5 В при пиковых нагрузках, что проявляется в искажении звука и перезагрузках магнитолы. Для потребителей с током свыше 10 А создавайте отдельные точки массы на кузове, используя болты М8 с шайбами увеличенного диаметра (16–20 мм) и гроверными шайбами.
Неправильная последовательность подключения массы при ремонте может вызвать короткое замыкание. Если сначала подсоединить плюсовой провод к аккумулятору, а затем массу – случайное касание инструментом кузова замкнёт цепь через корпус, что приведёт к выгоранию предохранителей или повреждению проводки. Всегда отключайте минусовую клемму АКБ первой и подключайте последней. При работе с высоковольтными системами (гибриды, электромобили) используйте изолированные инструменты и диэлектрические перчатки.
Отсутствие контроля за состоянием массы после установки приводит к скрытым неисправностям. Через 6–12 месяцев эксплуатации контакт окисляется, сопротивление растёт, но симптомы проявляются периодически (например, глохнет двигатель на холостых). Проверяйте сопротивление массы мультиметром: между минусовой клеммой АКБ и точкой крепления провода оно не должно превышать 0,1 Ом. При превышении разбирайте соединение, зачищайте контакты и наносите защитное покрытие (например, медную пасту Liqui Moly 3140).
