Сульфатация аккумулятора что это такое

Сульфатация – это процесс образования кристаллов сульфата свинца (PbSO₄) на пластинах свинцово-кислотного аккумулятора. В нормальных условиях эти кристаллы растворяются при зарядке, но при нарушении режимов эксплуатации они укрупняются, снижая емкость и срок службы батареи. Исследования показывают, что до 80% преждевременных отказов аккумуляторов связаны именно с сульфатацией, а не с физическим износом.

Глубокий разряд – ключевой фактор сульфатации. При падении напряжения ниже 1,75 В на ячейку (для 12-вольтового аккумулятора – 10,5 В) кристаллы PbSO₄ формируются в крупные структуры, которые не разрушаются при стандартной зарядке. Исследования показывают, что после 3–5 глубоких разрядов емкость аккумулятора снижается на 30–50%. Особенно критично для кальциевых батарей, где порог сульфатации наступает быстрее из-за особенностей легирования пластин.

Хранение в разряженном состоянии ускоряет процесс. Даже при комнатной температуре (+20°C) за месяц простоя без подзарядки сульфатация снижает емкость на 10–15%. При температуре +40°C потери достигают 30% за тот же период. Для предотвращения рекомендуется поддерживать напряжение на уровне 12,6–12,8 В (для 12-вольтовых АКБ) и проводить подзарядку каждые 3 месяца.

Недозаряд – распространенная причина в автомобилях с короткими поездками. Генератор не успевает полностью восстановить заряд, особенно зимой, когда потребление энергии возрастает (обогрев, фары). В таблице ниже приведены данные по зависимости степени сульфатации от уровня заряда:

Повышенная температура ускоряет химические реакции. При +50°C скорость сульфатации увеличивается в 2–3 раза по сравнению с +20°C. Это критично для аккумуляторов, установленных в моторном отсеке или рядом с нагревающимися элементами. Для AGM-батарей, чувствительных к перегреву, рекомендуется использовать теплоизоляционные экраны или перемещать АКБ в более прохладное место.

Последствия сульфатации проявляются в снижении пускового тока, увеличении внутреннего сопротивления и сокращении срока службы. Например, при сульфатации на 40% пусковой ток падает на 25–35%, что затрудняет запуск двигателя в холодное время. Внутреннее сопротивление возрастает пропорционально степени сульфатации: при 50% поражении – в 1,5–2 раза, при 70% – в 3–4 раза. Это приводит к перегреву батареи при зарядке и ускоренному износу.

Для борьбы с сульфатацией применяют десульфатацию – процесс разрушения кристаллов PbSO₄. Методы включают зарядку малым током (0,5–1 А) в течение 24–48 часов, использование импульсных зарядных устройств с частотой 1–10 кГц или специальные режимы в автоматических ЗУ. Эффективность зависит от степени поражения: при сульфатации до 30% емкость восстанавливается на 80–90%, при 50% – на 40–60%. Превентивные меры: регулярная подзарядка, избегание глубоких разрядов и контроль температуры эксплуатации.

Как глубокий разряд влияет на образование сульфатов в аккумуляторе

Глубокий разряд – состояние, при котором напряжение свинцово-кислотного аккумулятора падает ниже 10,5 В для 12-вольтовой батареи. При этом концентрация серной кислоты в электролите снижается до критического уровня, а на пластинах начинается интенсивное образование крупнокристаллического сульфата свинца (PbSO₄). В нормальных условиях сульфатация обратима, но при глубоком разряде кристаллы укрупняются, проникая в поры активной массы и снижая эффективную площадь электродов. Исследования показывают, что после одного цикла глубокого разряда ёмкость батареи может упасть на 15–25%, а при повторных – до 50% за 5–10 циклов.

Ключевой механизм ускоренной сульфатации при глубоком разряде связан с изменением структуры активной массы. Во время разряда ионы свинца (Pb²⁺) и сульфата (SO₄²⁻) образуют нерастворимые соединения, которые при низком напряжении кристаллизуются в виде крупных агрегатов. Эти кристаллы блокируют доступ электролита к внутренним слоям пластин, увеличивая внутреннее сопротивление аккумулятора. Для 60-амперного аккумулятора сопротивление может вырасти с 5 до 20 мОм после трёх глубоких разрядов, что снижает пусковой ток на 30–40%.

Температурные условия усиливают негативный эффект. При температуре ниже 0°C скорость кристаллизации сульфата свинца возрастает в 2–3 раза из-за замедления диффузии ионов в электролите. В сочетании с глубоким разрядом это приводит к необратимой потере до 70% ёмкости за 20–30 циклов. Для AGM-аккумуляторов, где электролит находится в связанном состоянии, последствия ещё критичнее: глубокий разряд сокращает срок службы на 40–60% по сравнению с традиционными батареями.

Восстановление аккумулятора после глубокого разряда требует контроля зарядного напряжения. Стандартные зарядные устройства с напряжением 14,4–14,8 В не способны разрушить крупные кристаллы сульфата. Необходим режим десульфатации с импульсным током частотой 1–10 кГц и амплитудой до 2C (где C – ёмкость аккумулятора). Например, для батареи 60 А·ч требуется ток 120 А в импульсе длительностью 1–5 мс. Без такого воздействия остаточная сульфатация снижает срок службы на 3–5 лет.

Предотвращение глубокого разряда – единственный эффективный способ минимизировать сульфатацию. Для стартерных аккумуляторов рекомендуется отключать нагрузку при падении напряжения до 11,8 В, для тяговых – до 1,75 В на элемент. Использование контроллеров разряда с гистерезисом 0,2–0,3 В позволяет избежать критических состояний. В системах с резервным питанием (ИБП, солнечные батареи) порог отключения должен быть на 5–7% выше минимально допустимого напряжения.

Мониторинг внутреннего сопротивления – надёжный индикатор сульфатации. Приборы типа Midtronics или Fluke BT521 позволяют отслеживать изменения с точностью до 0,1 мОм. Рост сопротивления на 10% относительно номинала сигнализирует о необходимости профилактической десульфатации. Для аккумуляторов с жидким электролитом дополнительно контролируют плотность: снижение ниже 1,15 г/см³ после заряда указывает на необратимые процессы. В таких случаях восстановление возможно только при использовании специализированных зарядных устройств с алгоритмами регенерации.

Почему хранение аккумулятора в разряженном состоянии ускоряет сульфатацию

Ключевые факторы, ускоряющие процесс:

• Повышенная растворимость PbSO₄. При низком заряде (напряжение ниже 12,4 В для 12-вольтового аккумулятора) сульфат свинца переходит в раствор, а затем осаждается в виде крупных кристаллов, блокирующих поры активной массы.
• Снижение электропроводности. Кристаллы PbSO₄ – диэлектрики, их накопление уменьшает площадь контакта электролита с пластинами, повышая внутреннее сопротивление. При сопротивлении выше 0,02 Ом на элемент восстановление емкости становится невозможным без десульфатации.
• Коррозия решеток. В разряженном состоянии кислотность электролита падает, но локальные зоны с высокой концентрацией SO₄²⁻ вызывают ускоренную коррозию свинцовых решеток, особенно при температурах выше +25°C.

Температура хранения критически влияет на скорость сульфатации. При +40°C разряженный аккумулятор теряет до 50% емкости за 3 месяца из-за необратимого роста кристаллов PbSO₄, тогда как при +10°C этот процесс замедляется в 4–6 раз. Однако даже при низких температурах хранение без подзаряда дольше 1–2 месяцев приводит к необратимым изменениям структуры пластин. Для предотвращения рекомендуется поддерживать напряжение не ниже 12,6 В (для 12-вольтовых АКБ) и проводить подзаряд каждые 30–45 дней при хранении.

Восстановление сульфатированного аккумулятора возможно только на ранних стадиях. Методы десульфатации (импульсный заряд, заряд малым током 0,05C) эффективны, если кристаллы не превышают 1–2 мкм. При размерах свыше 10 мкм пластины необратимо деградируют, и аккумулятор подлежит замене. Регулярный контроль напряжения и плотности электролита (1,27–1,28 г/см³ при полном заряде) – единственный способ продлить срок службы.

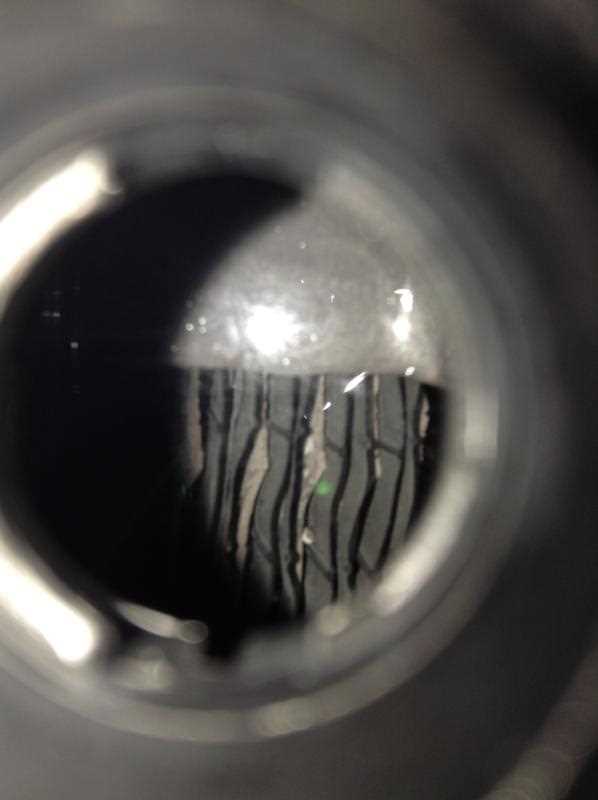

Какие ошибки при зарядке приводят к необратимой сульфатации пластин

Зарядка аккумулятора током выше 10% от его емкости – одна из ключевых причин необратимой сульфатации. Например, для батареи на 60 А·ч ток заряда не должен превышать 6 А. Превышение этого значения вызывает перегрев электролита, ускоренное образование крупных кристаллов сульфата свинца, которые не растворяются при стандартных режимах заряда. Особенно опасно использование нерегулируемых зарядных устройств, выдающих фиксированный ток в 10–15 А, что в 2–3 раза выше допустимого для большинства стартерных батарей.

Неполный заряд – систематическая ошибка, приводящая к накоплению сульфата на пластинах. Если аккумулятор регулярно заряжается лишь до 80–90% емкости, оставшийся сульфат свинца не успевает полностью восстановиться в активную массу. Со временем это приводит к утолщению слоя сульфатации, снижению пористости пластин и падению емкости на 30–50%. Критический порог – заряд ниже 14,4 В для 12-вольтовых батарей; при таком напряжении реакция десульфатации не запускается.

Использование зарядных устройств с неправильным алгоритмом – распространенная техническая ошибка. Многие дешевые ЗУ работают в режиме постоянного напряжения без контроля тока, что приводит к перезаряду или недозаряду. Например, при напряжении выше 14,8 В начинается интенсивное газовыделение, разрушающее активную массу пластин и способствующее образованию плотных сульфатных отложений. Правильные устройства должны поддерживать трехступенчатый заряд: основной (14,4–14,8 В), абсорбционный (13,8–14,4 В) и поддерживающий (13,2–13,6 В).

Зарядка при низких температурах (ниже +5°C) без компенсации напряжения ускоряет сульфатацию. В холодном электролите замедляются электрохимические реакции, и сульфат свинца не успевает полностью восстановиться. При этом многие зарядные устройства не корректируют напряжение, что приводит к недозаряду. Для батарей с жидким электролитом рекомендуется увеличивать напряжение заряда на 0,03 В на каждый градус ниже +25°C. Игнорирование этого правила сокращает ресурс пластин на 20–40%.

Отсутствие контроля уровня электролита и его плотности – грубая эксплуатационная ошибка. При понижении уровня электролита верхние части пластин оголяются и сульфатируются быстрее. Критическое снижение плотности ниже 1,22 г/см³ (для стартерных батарей) указывает на глубокую сульфатацию, при которой восстановление становится невозможным. Регулярная проверка плотности ареометром и доливка дистиллированной воды до уровня 10–15 мм над пластинами снижает риск необратимых повреждений на 50–70%.

Как перегрев и низкие температуры способствуют отложению сульфатов

Перегрев аккумулятора выше +45°C ускоряет химические реакции внутри батареи, в том числе необратимое образование крупнокристаллического сульфата свинца. При таких температурах электролит теряет часть воды, повышая концентрацию серной кислоты, что увеличивает скорость сульфатации в 2–3 раза по сравнению с нормальными условиями. Особенно критичен перегрев для AGM-аккумуляторов, где избыточное тепло разрушает стекловолоконные сепараторы, усиливая локальные очаги сульфатации.

Низкие температуры, особенно ниже -10°C, замедляют диффузию ионов в электролите, снижая эффективность заряда. При этом напряжение на клеммах может достигать 14,8 В и выше, что провоцирует выделение водорода и кислорода, а также образование сульфатов на пластинах. В таких условиях сульфатация протекает неравномерно: на отрицательных пластинах отложения формируются быстрее из-за снижения растворимости сульфата свинца при охлаждении.

Циклическое воздействие экстремальных температур – например, нагрев до +60°C днем и охлаждение до -20°C ночью – приводит к микротрещинам в активной массе пластин. Через эти дефекты электролит проникает глубже, вызывая сульфатацию не только на поверхности, но и в толще материала. Такие повреждения снижают емкость аккумулятора на 30–50% уже через 50–100 циклов.

При перегреве свыше +50°C начинается термическое разложение органических добавок в электролите, предназначенных для подавления сульфатации. Продукты распада оседают на пластинах, создавая изолирующие пленки, которые ускоряют рост кристаллов сульфата. В гелевых аккумуляторах перегрев вызывает синерезис геля, нарушая контакт с пластинами и провоцируя локальные зоны сульфатации.

Низкие температуры усиливают эффект недозаряда: при -20°C аккумулятор принимает только 50–60% номинального заряда. Оставшийся сульфат свинца не восстанавливается, кристаллизуется и со временем становится нерастворимым. Для предотвращения этого рекомендуется поддерживать напряжение заряда на 0,2–0,3 В выше стандартного при температурах ниже -15°C, но не превышать 15,5 В во избежание газообразования.

Перегрев часто возникает из-за неисправностей системы охлаждения или плотной компоновки батарей в ограниченном пространстве. Например, в моторном отсеке температура может достигать +70°C при работе двигателя, а отсутствие вентиляции усиливает эффект. Для снижения риска сульфатации необходимо обеспечивать зазор не менее 10 мм между аккумулятором и соседними элементами, а также использовать теплоизоляционные экраны при эксплуатации в жарком климате.

Регулярный контроль температуры аккумулятора с помощью инфракрасного термометра позволяет выявить перегрев на ранней стадии. При обнаружении превышения +40°C следует снизить ток заряда на 20–30% или временно отключить нагрузку. Для холодных условий эффективны термокейсы с подогревом, поддерживающие температуру в диапазоне +5…+15°C, что снижает скорость сульфатации в 1,5–2 раза по сравнению с незащищенными батареями.
