Подлокотник на Шкода Октавия (особенно в моделях A5 и A7) – элемент, который не всегда удобен. Водители с габаритными плечами или те, кто предпочитает более свободное пространство между сиденьями, часто задумываются о его демонтаже. Процесс не требует специальных инструментов, но важно соблюдать последовательность действий, чтобы избежать повреждения пластиковых креплений или обивки.
В большинстве случаев подлокотник крепится на двух-четырёх пластиковых защёлках и одном винте под заглушкой. На моделях с 2013 года и новее конструкция может отличаться: вместо винта используется дополнительная защёлка или скрытый фиксатор. Перед началом работ рекомендуется отключить аккумулятор, если в подлокотнике интегрированы кнопки управления (например, для подогрева сидений или регулировки зеркал).
Для демонтажа потребуются: плоская отвёртка с тонким жалом (или пластиковая лопатка для снятия обшивки), крестовая отвёртка (размер PH2), а также фонарик для осмотра креплений. Работайте аккуратно – пластик на защёлках хрупкий, особенно при низких температурах. Если подлокотник не снимается с первого раза, не прилагайте чрезмерных усилий: проверьте наличие скрытых креплений или защёлок, которые могли остаться незамеченными.
После снятия подлокотника открывается доступ к дополнительному отсеку для хранения или проводке, если она была подведена к блоку управления. Установка производится в обратном порядке, но перед этим стоит очистить посадочные места от пыли и грязи, чтобы обеспечить плотное прилегание детали. Если подлокотник снимался для доступа к другим узлам (например, к тросу ручника или датчикам), не забудьте проверить их состояние перед обратной сборкой.

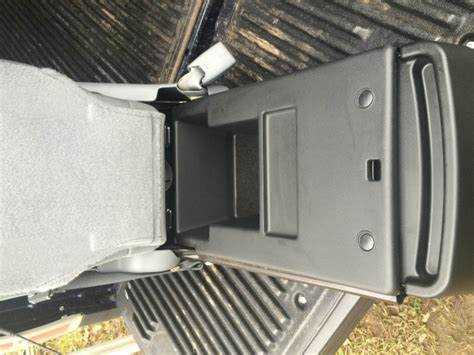

Какие инструменты понадобятся для демонтажа подлокотника
Для снятия подлокотника на Škoda Octavia A7 (2013–2020) или A5 (2004–2013) потребуется минимальный набор инструментов: пластиковые монтажные лопатки шириной 5–7 мм с загнутым концом (например, из нейлона или поликарбоната), тонкая плоская отвёртка (2–3 мм) для поддевания скрытых защёлок, а также крестовая отвёртка PH2 или Torx T20 – в зависимости от типа винтов крепления. На моделях с электроприводом регулировки подлокотника дополнительно пригодится мультиметр для проверки цепей перед отключением разъёмов. Избегайте металлических инструментов – они царапают пластик центральной консоли.
Для моделей с подогревом сидений или дополнительными кнопками управления (например, Octavia Scout) заранее подготовьте пинцет с изогнутыми губками – он поможет отсоединить тонкие провода без повреждения контактов. Если подлокотник крепится на скрытых болтах под декоративными заглушками, используйте магнитный захват или телескопический магнит для извлечения упавших крепёжных элементов из труднодоступных мест.
Как снять крышку подлокотника без повреждений
На Шкода Октавия крышка подлокотника крепится на пластиковых защелках и фиксаторах, расположенных по периметру. Перед началом работы отключите аккумулятор, чтобы избежать случайного срабатывания электрических компонентов, если под крышкой скрыты провода. Подготовьте плоскую отвертку с тонким жалом или пластиковую лопатку для демонтажа – металлические инструменты могут оставить царапины на пластике.
Начните с передней части крышки: аккуратно подденьте её снизу, вставив инструмент в щель между крышкой и основанием подлокотника. Усилие прикладывайте равномерно, чтобы не сломать защелки. На моделях 2017–2023 годов защелки расположены в четырех точках – две спереди и две сзади. Если крышка не поддается, проверьте наличие скрытых винтов под декоративными заглушками или в нише для мелочей.
После освобождения передних фиксаторов переходите к задней части. Здесь крышка часто удерживается дополнительными зацепами, которые требуют легкого нажатия вниз или в сторону. На некоторых модификациях (например, Scout или RS) задний край может быть закреплен на направляющих – в этом случае потяните крышку на себя, одновременно приподнимая её вверх. Избегайте резких движений, чтобы не деформировать пластик.
Если под крышкой установлен подстаканник или отсек для хранения, отсоедините его сначала. Обычно он фиксируется на защелках или винтах под заглушками. Проверьте наличие проводов, идущих к кнопкам управления подогревом или USB-портам – их нужно аккуратно отсоединить, нажав на фиксаторы разъемов. Маркируйте провода, если их несколько, чтобы не перепутать при обратной сборке.
При снятии крышки обратите внимание на уплотнительную резинку по периметру. Она может прилипать к пластику – отделите её пальцами или пластиковой картой, чтобы не порвать. Если резинка повреждена, замените её перед установкой крышки обратно. На внутренней стороне крышки часто скапливается пыль и грязь – очистите поверхность микрофиброй, смоченной в мыльном растворе, избегая агрессивных химикатов.
Обратная установка требует точного совмещения защелок. Начните с задних фиксаторов, затем защелкните передние. Убедитесь, что крышка плотно прилегает к основанию без зазоров. Если слышен щелчок – фиксация прошла успешно. Проверьте работу всех функций (подсветка, кнопки), если они есть, прежде чем окончательно закрепить подлокотник на месте.
В случае затруднений снимите подлокотник полностью, следуя инструкции по демонтажу его креплений. Это даст лучший доступ к крышке и снизит риск повреждения. Храните снятые детали в чистом месте, защищенном от пыли, чтобы избежать попадания мусора в механизмы при сборке.
Где находятся крепления подлокотника и как их отсоединить
На Шкода Октавия подлокотник крепится в трёх основных точках: две пластиковые защёлки спереди и металлический фиксатор сзади. Защёлки расположены под передней кромкой подлокотника, ближе к его краям – их легко нащупать пальцами, если провести рукой снизу. Задний фиксатор находится в углублении между подлокотником и центральным тоннелем, примерно на 10–12 см от края сиденья.
Для доступа к креплениям потребуется снять декоративную накладку тоннеля. Она держится на четырёх клипсах: две спереди (под пепельницей или подстаканником) и две сзади (у основания подлокотника). Клипсы поддеваются плоской отвёрткой или пластиковой лопаткой, начиная с передних – их нужно тянуть вверх, пока не услышите щелчок. Задние снимаются аналогично, но требуют большего усилия из-за плотной посадки.
После снятия накладки станут видны защёлки подлокотника. Каждая из них имеет выступ с внутренней стороны – его нужно сжать пальцами или тонкими пассатижами, одновременно приподнимая подлокотник вверх. Если защёлка не поддаётся, не давите сильно: проверьте, не осталось ли незаметных винтов под заглушками (на некоторых моделях они есть). Задний фиксатор отсоединяется поворотом против часовой стрелки на 90 градусов – для этого используйте ключ Torx T20 или плоскую отвёртку.
На моделях с 2017 года и новее конструкция может отличаться: вместо металлического фиксатора используется пластиковый язычок, который отгибается вниз. Чтобы его не сломать, действуйте аккуратно – язычок тонкий и хрупкий. Если подлокотник оснащён электроприводом (например, для регулировки высоты), перед демонтажем отключите разъём проводки, расположенный под задней частью подлокотника. Разъём фиксируется защёлкой – нажмите на неё и потяните в сторону.
Распространённая ошибка – попытка снять подлокотник без предварительного отсоединения рычага КПП или ручника. На механических коробках рычаг мешает доступу к задней защёлке, поэтому его нужно опустить вниз до упора. На автоматических коробках селектор переведите в режим «N» и зафиксируйте кнопкой блокировки. Ручник опустите полностью, иначе трос будет натянут и помешает демонтажу.
Если подлокотник не снимается после отсоединения всех креплений, проверьте наличие дополнительных винтов. На некоторых версиях (например, Scout или RS) под декоративной заглушкой на торце подлокотника может скрываться винт под шестигранник на 5 мм. Заглушка поддевается отвёрткой, после чего винт выкручивается. Также осмотрите пространство под подлокотником – иногда там прячутся саморезы, закрытые резиновыми прокладками.
После демонтажа осмотрите крепления на предмет повреждений. Пластиковые защёлки часто ломаются при неправильном снятии – если это произошло, замените их на новые (артикул 5E0 867 247 для левой и 5E0 867 248 для правой). Металлический фиксатор редко выходит из строя, но если он погнулся, выпрямите его плоскогубцами. Перед установкой подлокотника обратно смажьте защёлки силиконовой смазкой – это облегчит последующий демонтаж и предотвратит скрипы.
Как отключить электропроводку при наличии подогрева или розетки
Перед началом работ отсоедините клемму «минус» аккумуляторной батареи. На Шкода Октавия A7 (2013–2019) и A8 (2019–н.в.) подлокотники с подогревом или розеткой 12 В подключены через разъемы, расположенные под центральной консолью. Для доступа снимите пластиковую накладку под рычагом КПП, открутив два винта Torx T20. На моделях с автоматической трансмиссией потребуется дополнительно демонтировать декоративную панель вокруг селектора.
Разъемы подогрева сидений и розетки идентифицируются по цвету проводов: оранжево-черный (плюс 12 В) и коричневый (масса). Для отключения подогрева отсоедините двухконтактный разъем, расположенный за блоком предохранителей салона (F33, 15 А). Розетка подключается через четырехконтактный разъем – отключите его, предварительно запомнив положение фиксатора (на моделях до 2020 года фиксатор красный, после – черный).
На автомобилях с пакетом «Comfort» (код опции 7P6) подогрев подлокотника интегрирован в систему обогрева сидений. В этом случае отключите разъем под сиденьем водителя: снимите пластиковую заглушку под передним креслом, отсоедините шестиконтактный разъем (контакты 1 и 2 – подогрев спинки, 3 и 4 – сиденья, 5 и 6 – подлокотника). Изолируйте контакты термоусадочной трубкой или изолентой, чтобы исключить короткое замыкание при обратной сборке.
Если розетка 12 В не отключается через разъем, проверьте предохранитель F42 (20 А) в блоке под капотом. На моделях с дополнительной розеткой в багажнике (опция 8ZD) отключите проводку через разъем за левой боковой обшивкой багажного отсека. Для этого снимите пластиковую клипсу, удерживающую обшивку, и отсоедините трехконтактный разъем (красный – плюс, черный – масса, синий – сигнал включения).
После отключения проводки зафиксируйте разъемы пластиковыми стяжками или изолентой, чтобы они не болтались под обшивкой. Перед подключением аккумулятора проверьте отсутствие оголенных проводов и замыканий мультиметром (сопротивление между плюсом и массой должно быть не менее 1 МОм). Если подогрев или розетка не работают после сборки, повторно проверьте целостность предохранителей и правильность подключения разъемов.
Как аккуратно вытащить подлокотник из посадочного места
Начните с отсоединения пластиковых фиксаторов по периметру подлокотника. На моделях Skoda Octavia A5/A7 (2008–2020) используйте тонкую плоскую отвёртку или специальный пластиковый клин, чтобы поддеть нижнюю кромку в районе стыка с центральной консолью. Вставляйте инструмент на глубину не более 5 мм, чтобы не повредить защёлки – они выполнены из хрупкого полипропилена и ломаются при чрезмерном усилии. Работайте последовательно: сначала освободите переднюю часть, затем боковые стороны, и только после этого – заднюю, где расположены электрические разъёмы (если подлокотник оснащён кнопками управления).
После освобождения фиксаторов потяните подлокотник вверх с усилием около 10–15 кг, удерживая его за края, а не за середину – это предотвратит перекос и деформацию посадочных пазов. Если элемент не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками (обычно 2 шт. под резиновыми накладками) или остаточного крепления к металлическому каркасу консоли. На моделях с 2017 года встречаются дополнительные защёлки в районе подстаканников – их можно отжать пальцами, надавив на внутреннюю сторону подлокотника вниз.

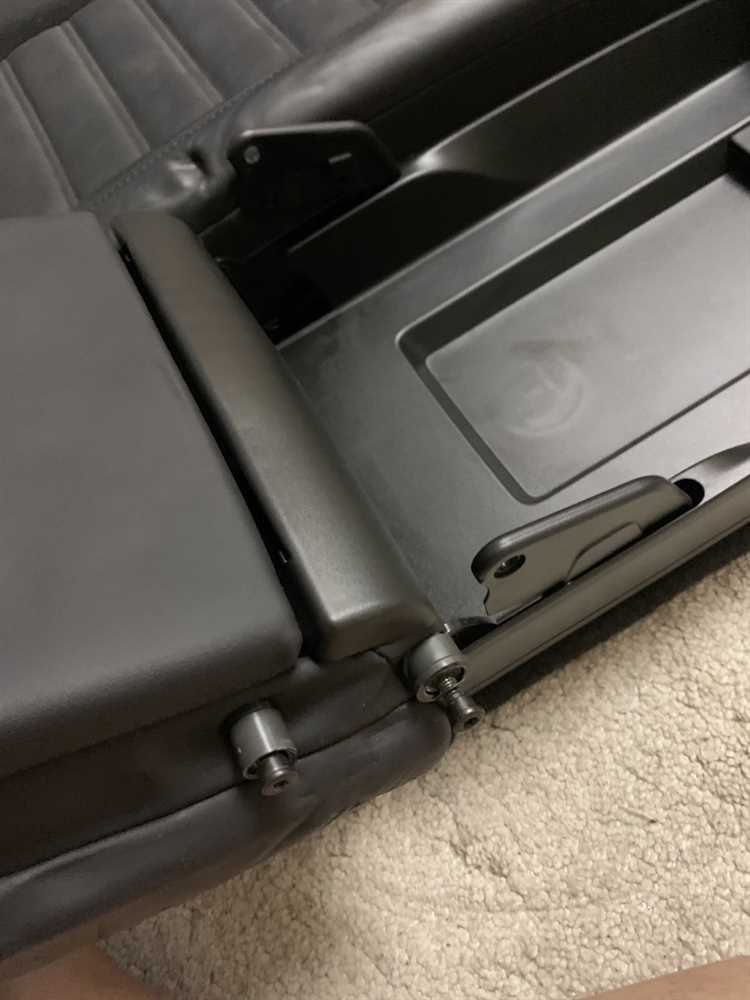

Что делать, если подлокотник заклинило или не поддается
Первым делом проверьте механизм фиксации. На Шкода Октавия подлокотник крепится на двух направляющих с пластиковыми защелками. Если он не двигается, возможно, одна из защелок сломалась или сместилась. Осмотрите левую и правую стороны основания подлокотника – часто проблема кроется в поврежденном фиксаторе, который можно заменить отдельно (артикул детали: 5E0 867 241 для моделей до 2017 года).
Если подлокотник застрял в одном положении, попробуйте приложить усилие в противоположном направлении. Иногда механизм блокируется из-за перекоса направляющих. Надавите на переднюю часть подлокотника вниз, одновременно пытаясь сдвинуть его назад. Избегайте резких рывков – это может усугубить поломку. Для смазки используйте силиконовый спрей (например, WD-40 Specialist), нанося его на направляющие через зазоры.
При отсутствии видимых повреждений проверьте регулировочный рычаг под подлокотником. На моделях с 2018 года он выполнен в виде металлического крючка, который может соскочить с посадочного места. Снимите декоративную заглушку в основании подлокотника (поддевается плоской отверткой) и убедитесь, что рычаг находится в зацеплении с зубчатой рейкой. Если он смещен, верните его на место и зафиксируйте.
В случае, когда подлокотник не фиксируется в поднятом состоянии, проблема часто связана с износом пружинного механизма. Разберите конструкцию, сняв подлокотник полностью (инструкция по демонтажу описана в предыдущем разделе). Осмотрите пружину – если она растянута или сломана, замените ее (артикул: 5E0 867 243). При сборке смажьте пружину консистентной смазкой (например, Литол-24) для продления срока службы.
Если подлокотник заедает только при определенной температуре, вероятно, виновата деформация пластиковых элементов. В холодное время года пластик становится хрупким, а в жару – размягчается. Попробуйте прогреть салон до рабочей температуры (20–25°C) перед регулировкой. Для устранения перекоса можно подложить тонкую прокладку из фторопласта под направляющие, но это временное решение.
При попытке снять подлокотник обратите внимание на скрытые винты. На некоторых модификациях Октавии под декоративной накладкой спрятан саморез Torx T20. Если его не открутить, подлокотник не снимется, а попытки приложить силу приведут к поломке пластиковых защелок. Проверьте наличие винта с помощью фонарика – он расположен в углублении под крышкой отсека для мелочей.
Если все вышеперечисленные методы не помогли, разберите подлокотник полностью. Отсоедините электрические разъемы (при наличии подсветки или кнопок) и снимите крышку, открутив винты под заглушками. Осмотрите внутренние направляющие на предмет заусенцев или посторонних предметов. Часто причиной заклинивания становятся обломки пластика или металлическая стружка, попавшие в механизм при сборке на заводе.
В крайнем случае замените подлокотник целиком. Новый узел для Шкода Октавия A7 (2013–2019) обойдется в 8–12 тысяч рублей (артикул: 5E0 867 171 B). Перед установкой смажьте все трущиеся части и проверьте совместимость с вашей комплектацией – на моделях с электроприводом сидений подлокотник может иметь дополнительные крепления.
