Шарнир равных угловых скоростей (ШРУС) – критически важный элемент трансмиссии, от которого зависит плавность передачи крутящего момента на ведущие колеса. Выход из строя этой детали приводит к характерному хрусту при поворотах, вибрациям и, в запущенных случаях, к полной потере управляемости. Средний ресурс ШРУСа составляет 80–120 тыс. км, но некачественные запчасти могут выйти из строя уже через 10–15 тыс. км. При выборе нового шарнира ключевыми факторами становятся материал изготовления, конструктивные особенности и соответствие спецификациям производителя автомобиля.
Первое, на что стоит обратить внимание, – тип ШРУСа. Внутренние шарниры (трипоидные или шариковые) рассчитаны на работу с осевыми перемещениями привода, внешние – на угловые отклонения до 45–50°. Смешивание типов недопустимо: например, установка внешнего ШРУСа вместо внутреннего приведет к быстрому износу из-за несоответствия нагрузок. Проверьте маркировку на упаковке: для большинства европейских автомобилей подходят шарниры с обозначением GKN, Loebro или SKF, для азиатских – NTN или Nachi. Оригинальные детали часто имеют лазерную гравировку с номером партии и датой выпуска.
Качество металла определяет долговечность ШРУСа. Корпус и обойма должны быть изготовлены из легированной стали с твердостью 58–62 HRC (по Роквеллу). Дешевые аналоги часто производят из мягких сплавов, что приводит к выкрашиванию дорожек качения уже через 20–30 тыс. км. Проверьте наличие термообработки: на оригинальных деталях присутствует характерный темный оттенок поверхности, свидетельствующий о закалке. Избегайте шарниров с видимыми следами коррозии или механических повреждений – это признак нарушения условий хранения или брака.
Уплотнительные элементы – еще один слабый узел. Резиновый пыльник должен быть изготовлен из хлоропренового каучука (CR) или термопластичного эластомера (TPE), устойчивого к маслам и перепадам температур от -40°C до +120°C. Толщина стенок пыльника не должна быть менее 1,5 мм, а его поверхность – гладкой, без трещин и наплывов. Обратите внимание на хомуты: на качественных ШРУСах используются ленточные или пружинные зажимы из нержавеющей стали, а не дешевые пластиковые аналоги.
Перед покупкой проверьте подвижность шарнира. Внешний ШРУС должен плавно вращаться без заеданий и люфтов, внутренний – обеспечивать осевое перемещение в пределах 5–7 мм. Люфт более 0,5 мм в шариковых шарнирах или 1 мм в трипоидных указывает на износ или брак. Встряхните упаковку: стук шариков или роликов о корпус – нормальное явление, но если слышен скрежет, откажитесь от покупки. Для проверки используйте магнит: если корпус притягивается, это говорит о низком качестве стали.
Гарантия и репутация продавца – последний, но не менее важный критерий. Надежные поставщики предоставляют гарантию не менее 6 месяцев или 20 тыс. км пробега. Избегайте запчастей без сертификатов соответствия: например, для российского рынка обязательно наличие декларации о соответствии ТР ТС 018/2011. Проверьте отзывы о бренде: ШРУСы Febi, Meyle или Lemförder имеют стабильно высокое качество, в то время как продукция малоизвестных китайских производителей часто оказывается недолговечной.
Какие признаки указывают на неисправность старого ШРУСа перед заменой
Вибрация на руле или кузове при разгоне – второй признак. Она появляется, когда ШРУС теряет балансировку из-за неравномерного износа или деформации обоймы. Вибрация передается через приводной вал и усиливается с ростом скорости. На ранних стадиях она может быть едва заметной, но со временем становится постоянной и мешает комфортному вождению.
Люфт в шарнире проверяется простым способом: вывесите колесо, возьмитесь за приводной вал и попробуйте покачать его в разных плоскостях. Если ощущается свободный ход более 1–2 мм, ШРУС изношен. Люфт указывает на выработку в сепараторе или обойме, что приводит к нестабильной работе и риску разрушения узла под нагрузкой.
Следы смазки на внутренней стороне колесного диска или на пыльнике – тревожный сигнал. Разрыв пыльника приводит к вытеканию смазки и попаданию грязи внутрь шарнира. Даже небольшая трещина в резине через несколько сотен километров вызывает абразивный износ деталей. Если на диске видны брызги смазки, ШРУС уже работает в условиях дефицита смазочного материала.
Щелчки или стуки при трогании с места, особенно на неровной дороге, говорят о критическом износе внутреннего ШРУСа. В отличие от внешнего, внутренний шарнир испытывает большие осевые нагрузки и выходит из строя быстрее при агрессивной езде. Стук проявляется при резком отпускании педали сцепления или при переключении передач под нагрузкой.
Неравномерный износ шин на передней оси может быть косвенным признаком проблем с ШРУСом. Если шарнир заклинивает или работает с заеданием, колесо начинает подтормаживать в определенных положениях, что приводит к локальному истиранию протектора. Особенно заметно это на шинах с направленным рисунком, где износ проявляется в виде «пилы» по краям блоков.
Повышенный расход топлива без видимых причин иногда связан с неисправным ШРУСом. Изношенный шарнир создает дополнительное сопротивление вращению, что заставляет двигатель тратить больше энергии на поддержание скорости. Разница может составлять 5–10% от обычного расхода, что особенно заметно в городском цикле с частыми разгонами и торможениями.
Запах горелой резины или пластика из-под капота – крайний признак, требующий немедленной остановки. Он возникает, когда ШРУС перегревается из-за отсутствия смазки или заклинивания. Дальнейшая эксплуатация в таком состоянии приводит к разрушению шарнира, обрыву приводного вала и потере управления автомобилем. Если запах появился, проверьте ШРУСы визуально на предмет оплавления пыльников или деформации корпуса.

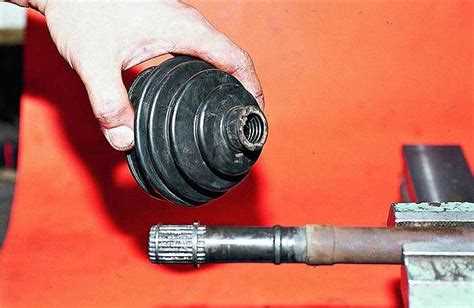

Как проверить производителя и страну изготовления ШРУСа по маркировке
Маркировка на корпусе ШРУСа – основной источник информации о производителе и стране изготовления. Обычно она наносится лазером или тиснением на металлическую часть узла, реже – на упаковку. Ищите комбинацию букв, цифр и символов, которая может включать логотип бренда, код завода, дату выпуска и страну. Например, у немецких производителей часто встречаются обозначения типа «Made in Germany» или «DE», у польских – «PL», у китайских – «CN».
Для проверки подлинности маркировки сравните её с официальными данными производителя. На сайтах крупных брендов (GKN, SKF, NTN, Febi, Meyle) публикуются каталоги с расшифровкой кодов. Например, у GKN маркировка «GKN 12345678 DE» означает: «GKN» – бренд, «12345678» – артикул, «DE» – Германия. Если код не совпадает с каталогом, деталь поддельная или неоригинальная.
- Логотип бренда. Должен быть чётким, без размытий. У оригинальных ШРУСов логотипы наносятся равномерно, у подделок – часто криво или с ошибками (например, «GKИ» вместо «GKN»).
- Код завода. Указывается в виде буквенно-цифровой комбинации. Например, «W1» у SKF – завод в Германии, «C2» – в Китае. Проверяйте соответствие кода стране на упаковке.
- Дата производства. Формат зависит от бренда: «12.2023» (день.месяц.год), «2023-12» (год-месяц) или «2312» (год-неделя). Подделки часто содержат некорректные даты (например, «30.02.2024»).
Страна изготовления может обозначаться как полным названием («Made in Poland»), так и кодом ISO (PL, CN, DE, JP). Обратите внимание: некоторые бренды переносят производство в страны с дешёвой рабочей силой, но сохраняют оригинальную маркировку. Например, SKF выпускает ШРУСы в Китае, но маркирует их как «SKF Sweden» – это не подделка, а официальное партнёрство. Уточняйте информацию на сайте производителя.
Если маркировка отсутствует или стёрта, откажитесь от покупки. Даже у неоригинальных деталей (например, JP Group, Febest) должна быть чёткая идентификация. Исключение – ШРУСы, продаваемые в сборе с приводом: маркировка может быть нанесена только на упаковку. В этом случае требуйте сертификат соответствия и проверяйте штрих-код на сайте производителя.
Для проверки подлинности используйте онлайн-сервисы брендов. Например, у GKN есть система проверки по серийному номеру на сайте, у SKF – мобильное приложение «SKF Authenticate». Введите код с детали, и система подтвердит или опровергнет её оригинальность. Если сервис не распознаёт код – деталь поддельная или снята с производства.
Не доверяйте маркировке на наклейках или упаковке. Подделки часто копируют внешний вид коробок, но не маркировку на самой детали. Проверяйте информацию непосредственно на металле. Если продавец отказывается показать ШРУС без упаковки – это повод усомниться в его честности.
Какие материалы и технологии изготовления гарантируют долговечность ШРУСа
Основу долговечного ШРУСа составляет легированная сталь с высоким содержанием хрома, молибдена и никеля. Оптимальный состав – марки 20ХГНМ или 18ХГТ, где содержание углерода не превышает 0,2%, а хрома достигает 1,5%. Такие сплавы обеспечивают твердость поверхности 58–62 HRC после цементации и закалки, сохраняя вязкость сердцевины. Производители, использующие сталь с пониженным содержанием серы и фосфора (менее 0,025%), минимизируют риск хрупкого разрушения под нагрузкой.
Технология вакуумной цементации с последующей закалкой в масле или газе – ключевой фактор, определяющий ресурс шарнира. Глубина цементированного слоя должна составлять 0,8–1,2 мм для наружных обойм и 0,6–0,9 мм для внутренних элементов. Превышение этих значений ведет к снижению ударной вязкости, а недостаточная глубина – к преждевременному износу. Контроль микроструктуры после термообработки обязателен: допускается не более 5% остаточного аустенита, иначе снижается усталостная прочность.
Шарики и ролики ШРУСа изготавливают из подшипниковой стали ШХ15 или ее аналогов с твердостью 60–64 HRC. Для повышения износостойкости применяют азотирование или покрытие нитридом титана толщиной 2–4 мкм. Такие покрытия снижают коэффициент трения на 30–40% и увеличивают стойкость к задирам при недостаточной смазке. Производители премиум-сегмента используют керамические шарики из нитрида кремния, которые легче стальных на 60% и выдерживают температуры до 1000°C без деформации.
Сепараторы современных ШРУСов выполняют из полиамида PA66-GF30 или PEEK с добавлением 30% стекловолокна. Эти материалы сохраняют прочность при температурах до 150°C и не деформируются под нагрузкой. Альтернатива – алюминиевые сепараторы с анодированным покрытием, но они уступают полимерным по шумоизоляции и весу. Критический параметр – точность изготовления: допуск на толщину перемычек сепаратора не должен превышать 0,02 мм, иначе возникает дисбаланс и вибрация.
Смазка для ШРУСа – не менее важный компонент, чем металл. Долговечные шарниры комплектуют литиевыми или дисульфидмолибденовыми смазками с добавками графита и PTFE. Вязкость базового масла должна составлять 100–150 мм²/с при 40°C, а температура каплепадения – не ниже 180°C. Производители, такие как SKF или GKN, используют смазки с присадками, образующими на поверхностях трибопленку толщиной 0,1–0,3 мкм, которая защищает от износа даже при кратковременном отсутствии смазочного материала.
Технология холодной штамповки обойм ШРУСа с последующей чистовой обработкой на станках с ЧПУ обеспечивает точность посадочных поверхностей до 0,01 мм. Это критично для равномерного распределения нагрузки между шариками. Производители, экономящие на финишной обработке, получают шарниры с биением до 0,05 мм, что приводит к ускоренному износу и вибрациям уже через 20–30 тыс. км. Лазерная маркировка деталей позволяет отследить партию и исключить подделки.
Антикоррозионная защита ШРУСа включает фосфатирование с последующим нанесением цинк-никелевого покрытия толщиной 8–12 мкм. Такое покрытие выдерживает 720 часов в соляном тумане без появления ржавчины. Для внутренних поверхностей применяют гальваническое цинкование или термодиффузионное цинкование, которое проникает в микротрещины и предотвращает коррозию под напряжением. Дешевые аналоги используют только фосфатирование, что сокращает срок службы в 2–3 раза при эксплуатации в условиях повышенной влажности.
Контроль качества на производстве включает 100% проверку геометрии деталей на координатно-измерительных машинах, ультразвуковую дефектоскопию для выявления внутренних трещин и испытания на стендах с имитацией реальных нагрузок. Производители, сертифицированные по ISO/TS 16949, проводят ресурсные испытания до 500 тыс. циклов при угле отклонения 45° и нагрузке 1500 Н·м. ШРУСы, прошедшие такие тесты, гарантированно служат не менее 150–200 тыс. км даже в тяжелых условиях эксплуатации.
Как отличить оригинальный ШРУС от подделки при визуальном осмотре
Первое, на что стоит обратить внимание, – маркировка и гравировка. Оригинальные ШРУСы имеют четкие, равномерные надписи с указанием бренда, артикула и страны производства, выполненные лазером или штамповкой. Подделки часто грешат размытыми, несимметричными буквами, ошибками в шрифте или отсутствием ключевых данных. Например, у GKN или SKF логотип выгравирован глубоко, с ровными краями, а у контрафакта – поверхностно, с заусенцами. Проверьте наличие серийного номера: на оригинале он уникален и соответствует каталогу производителя, на подделке может дублироваться или отсутствовать.
Качество материалов и обработки поверхностей – второй критерий. Оригинальные детали изготавливаются из высокоуглеродистой стали с термообработкой, что придает им характерный матовый оттенок без пятен или следов коррозии. Шлифованные поверхности (например, дорожки под шарики) должны быть идеально гладкими, без рисок, задиров или неоднородностей. На подделках часто встречаются:
- следы грубой механической обработки (заусенцы, неравномерная шлифовка);
- нестандартный цвет металла (слишком светлый или темный, с синеватым отливом);
- остатки смазки низкого качества (жидкая, с посторонними включениями).
Также обратите внимание на вес: оригинальный ШРУС тяжелее подделки на 10–20% из-за использования более плотных сплавов.
Упаковка и сопутствующие элементы – третий индикатор подлинности. Оригинальные запчасти поставляются в фирменных коробках с голограммами, QR-кодами или защитными наклейками, которые сложно подделать. Например, у Febi или Lemförder упаковка выполнена из плотного картона с ламинированным покрытием, а штрих-код содержит информацию о партии и дате выпуска. Внутри обязательно присутствуют:
- инструкция по установке на нескольких языках;
- сертификат соответствия или гарантийный талон;
- фирменная смазка в герметичном пакете (у подделок часто используется дешевый аналог).
Проверьте швы коробки: на оригинале они ровные, без клея, на подделке – неровные, с излишками скотча или скрепками.

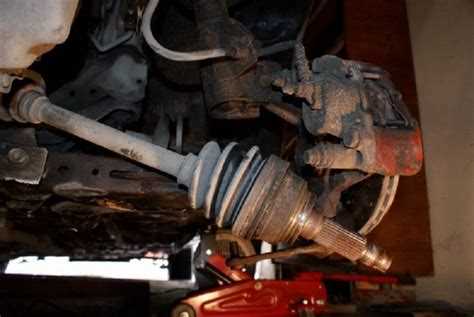

Какие параметры ШРУСа нужно сверять с технической документацией автомобиля
Второй ключевой параметр – геометрические размеры. В технической документации приводятся данные по длине вала (например, 580±2 мм для переднеприводных ВАЗ), количеству и профилю шлицев на внутреннем и внешнем шарнирах (обычно 22, 24 или 28 шлицев с эвольвентным или прямобочным профилем), а также диаметру посадочного места под ступицу. Например, для Volkswagen Golf V с двигателем 1.6 FSI требуется ШРУС с 24 шлицами на внешнем шарнире и диаметром шлицевого соединения 22 мм, тогда как для 2.0 TDI – 28 шлицев и 25 мм соответственно. Измерьте старую деталь штангенциркулем и сравните с эталонными значениями: отклонение даже на 0.5 мм может привести к люфту или невозможности установки.
Тип смазки и конструкция пыльника – параметры, которые часто упускают, но они напрямую влияют на ресурс ШРУСа. В документации указан тип смазки (например, Molykote BR2 Plus для Audi или GKN LG2 для Ford), ее количество (обычно 80–120 г для внешнего шарнира) и материал пыльника (полиуретан, термопласт или резина с определенным классом морозостойкости). Некоторые производители, как Toyota, используют пыльники с интегрированными датчиками ABS – их наличие или отсутствие должно строго соответствовать заводской комплектации. Проверьте также форму пыльника: коническая, цилиндрическая или с гофрами – неправильная конфигурация приведет к перетиранию или разрыву при движении.

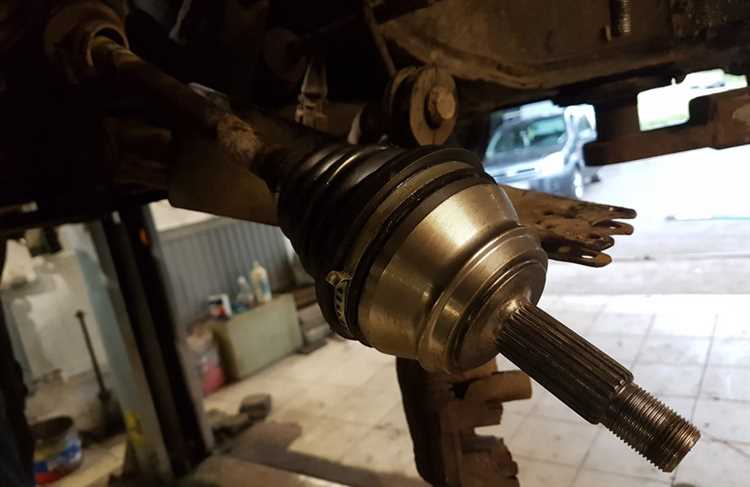

Как правильно оценить состояние пыльника и смазки при покупке ШРУСа
Пыльник – первый барьер, защищающий ШРУС от грязи, влаги и абразивных частиц. Осмотрите его на наличие трещин, порезов или следов деформации: даже микротрещины на резине или термопластике приведут к быстрому износу шарнира. Проверьте целостность хомутов – они должны быть плотно затянуты, без коррозии или механических повреждений. Особое внимание уделите складкам пыльника: если они затвердели, потеряли эластичность или покрыты белым налётом (следствие старения материала), откажитесь от покупки – ресурс такого изделия не превысит 5–10 тысяч километров.
Смазка внутри ШРУСа должна соответствовать типу шарнира: для наружных используют пластичные смазки на основе лития (например, Litol-24 или Molykote BR2 Plus), для внутренних – более вязкие составы с дисульфидом молибдена (как Mobilgrease XHP 222). При осмотре:
- Цвет: однородный, без посторонних включений (металлическая стружка, песок). Серый или чёрный оттенок указывает на окисление или загрязнение.
- Консистенция: густая, но не твёрдая. Если смазка стекает как вода или, наоборот, напоминает пластилин – это брак.
- Запах: отсутствие резкого химического или горелого аромата. Кислый запах говорит о разложении присадок.
Попросите продавца вскрыть пыльник на новом ШРУСе: количество смазки должно заполнять не менее 70% внутреннего объёма. Недостаток смазки (менее 50 г для наружного ШРУСа) – повод требовать замену или скидку.
Если ШРУС продаётся в упаковке, проверьте дату производства: срок хранения смазки в герметичной таре не превышает 3 лет. После вскрытия пыльника смазка теряет свойства за 6–12 месяцев, даже если изделие не эксплуатировалось. Для проверки возьмите небольшой образец смазки на палец и разотрите: качественный состав не должен расслаиваться или оставлять абразивных частиц. При обнаружении любых отклонений требуйте сертификат соответствия или отказывайтесь от покупки – ремонт вышедшего из строя ШРУСа обойдётся в 3–5 раз дороже новой детали.
