Топливный бак Лада Приора (модель 2170–2172) рассчитан на объем 43 литра, но со временем подвержен коррозии, механическим повреждениям или деформации. Замена требуется при протечках, трещинах в корпусе или неисправности крепежных элементов. Процедура осложняется необходимостью демонтажа заднего сиденья, топливопроводов и электрических разъемов, но выполнима в гаражных условиях при наличии стандартного набора инструментов: головок на 10, 13 и 17 мм, отвертки с плоским жалом, пассатижей и домкрата.
Перед началом работ слейте остатки топлива через сливную пробку или отсоедините топливопровод от бензонасоса, подставив емкость. Обязательно отключите минусовую клемму аккумулятора – это исключит риск короткого замыкания при работе с электрическими компонентами. Запаситесь новым баком (артикул 21700-1101010-00 для Приоры 1) и комплектом уплотнительных колец для топливопроводов (артикул 2110-1104220).
Демонтаж начинается с задней части автомобиля: снимите глушитель, открутив хомуты и подушки подвески, затем отсоедините тросы ручного тормоза и топливные шланги. Особое внимание уделите датчику уровня топлива – его разъем расположен под задним сиденьем. При установке нового бака проверьте состояние резиновых подушек крепления (артикул 2110-1101055) и замените их при износе. Затяжка болтов крепления бака должна быть равномерной, момент затяжки – 18–22 Н·м.
После монтажа подключите все шланги и разъемы, залейте 5–7 литров бензина для проверки герметичности. Запустите двигатель и осмотрите места соединений на предмет утечек. Если все в порядке, установите на место глушитель и сиденье. Не игнорируйте проверку работы бензонасоса – при первом запуске он должен включиться на 2–3 секунды для создания давления в системе.
Необходимые инструменты и материалы для замены бака
Замена топливного бака на Лада Приора требует точного набора инструментов и расходников. Без них процесс затянется или приведёт к повреждениям деталей. Подготовьте всё заранее, чтобы избежать лишних поездок в магазин.
Основной инструмент – набор головок и ключей. Потребуются:
- Головки на 10, 13, 17 мм (желательно с удлинителем и трещоткой)
- Ключ на 19 мм для отсоединения топливных шлангов
- Торцевой ключ на 8 мм для снятия хомутов крепления бака
- Шестигранник на 5 мм для откручивания пробки сливного отверстия (если есть)
Для работы с электрикой и топливной системой понадобятся:
- Мультиметр (для проверки цепи датчика уровня топлива)
- Плоскогубцы с изолированными ручками (для отсоединения клемм)
- Отвёртка с плоским и крестовым шлицем (размеры PH2 и SL5)
- Съёмник для топливных шлангов (или тонкие плоскогубцы, если съёмника нет)
Расходные материалы и запчасти зависят от состояния бака и сопутствующих элементов. Обязательно приобретите:
- Новый топливный бак (артикул 2170-1101010 для Приоры с 2007 года)
- Уплотнительное кольцо для горловины бака (артикул 2110-1101170)
- Топливные шланги (если старые потрескались – артикулы 2110-1104200 и 2110-1104220)
- Хомуты для шлангов (лучше использовать новые, размеры 16–25 мм)
- Герметик для топливной системы (например, ABRO Grey 999 или аналог)
Дополнительные приспособления сэкономят время и силы. Подготовьте:
- Гидравлическую или механическую стойку (домкрат не подойдёт – бак нужно опускать равномерно)
- Противооткатные упоры (работать под машиной безопаснее, если она надёжно зафиксирована)
- Ёмкость для слива остатков топлива (минимум 5 литров, лучше металлическая)
- Ветошь и перчатки (бензин разъедает кожу и оставляет стойкий запах)
Если бак снимается из-за коррозии, проверьте состояние крепёжных лент и кронштейнов. При необходимости замените их – артикулы 2110-1101090 (лента) и 2110-1101094 (кронштейн). Не используйте старые болты и гайки – они могут быть деформированы или покрыты ржавчиной.
Для защиты от статического электричества и искр работайте в хорошо проветриваемом помещении. Избегайте открытого огня и искрящих инструментов. Если бак снимается в гараже, отключите аккумулятор и заземлите кузов автомобиля.
Слив топлива и подготовка автомобиля к демонтажу
Перед началом работ убедитесь, что уровень топлива в баке не превышает 10–15 литров. Полный бак создаёт избыточное давление и усложняет слив, а также увеличивает риск пролива бензина. Если топлива больше, откачайте его через заливную горловину с помощью шланга диаметром 8–10 мм и ручного насоса или груши. Избегайте использования рта для создания вакуума – пары бензина токсичны и взрывоопасны.
Поднимите автомобиль на подъёмнике или установите на надёжные опоры, предварительно зафиксировав колёса противооткатными упорами. Рабочая высота должна обеспечивать свободный доступ к днищу в зоне топливного бака – не менее 50 см от земли. Отключите минусовую клемму аккумулятора, чтобы исключить случайное искрение при работе с топливной системой.
Снимите заднее сиденье, открутив две гайки крепления под подушкой. Под ковриком в полу найдите лючок топливного насоса – он закреплён на герметике или саморезах. Аккуратно срежьте герметик ножом или выкрутите саморезы, чтобы получить доступ к модулю насоса. Отсоедините разъём электропитания насоса, нажав на фиксатор и потянув колодку на себя.
Для слива остатков топлива из бака используйте штатный штуцер на топливной рампе. Подключите к нему шланг диаметром 6 мм и направьте его в ёмкость объёмом не менее 5 литров. Запустите двигатель на 3–5 секунд – насос сбросит давление в системе, и топливо начнёт стекать. Повторите процедуру до полного прекращения подачи бензина. Если двигатель не запускается, прокрутите стартер 2–3 раза по 2 секунды.
Отсоедините топливопроводы от бака, нажав на пластиковые фиксаторы быстросъёмных соединений. Для трубки подачи топлива (тонкая, с белым фиксатором) потребуется специальный съёмник или плоская отвёртка, чтобы отжать защёлку. Шланг обратки (толще, с чёрным фиксатором) снимается простым нажатием. Подложите под соединения ветошь – остатки бензина вытекут.
Очистите зону вокруг бака от грязи и ржавчины металлической щёткой. Особое внимание уделите точкам крепления хомутов и кронштейнов – коррозия усложняет демонтаж. Смажьте резьбовые соединения проникающей смазкой (например, WD-40) и дайте ей подействовать 10–15 минут. Это облегчит откручивание закисших болтов и гаек.
Проверьте состояние резиновых подушек крепления бака – при наличии трещин или деформаций замените их. Отметьте маркером положение топливных шлангов и проводов датчика уровня топлива, чтобы не перепутать их при обратной сборке. Подготовьте ёмкость для временного хранения снятых деталей и инструмент: головки на 10 и 13 мм, трещотку, удлинитель, плоскогубцы и молоток с резиновой насадкой.
Отсоединение топливных шлангов и электропроводки от бака
Перед началом работ сбросьте давление в топливной системе. Для этого отключите предохранитель бензонасоса (F21 в монтажном блоке салона) и запустите двигатель, дав ему поработать до остановки. Отсоедините клемму «минус» аккумулятора ключом на 10 мм. Поднимите заднюю часть автомобиля на домкрате или подъёмнике, зафиксировав её на упорах. Топливный бак на Приоре крепится к кузову четырьмя болтами М10 – два спереди и два сзади, но доступ к шлангам открывается только после частичного опускания бака.
Начните с отсоединения топливопроводов. Шланги подачи и обратки фиксируются пластиковыми быстросъёмными фитингами зелёного цвета. Сожмите пальцами фиксаторы с двух сторон и потяните шланг на себя – он снимется без усилий. Если фитинг закис, используйте плоскую отвёртку, чтобы аккуратно поддеть его, но не повредите уплотнительные кольца. Заглушите шланги подходящими пробками (например, болтами М8) или обмотайте их полиэтиленом, чтобы предотвратить утечку остатков топлива и попадание грязи.
Отключите разъём электропроводки бензонасоса. Он расположен на верхней части бака, под задним сиденьем. Нажмите на фиксатор разъёма (серого цвета) и потяните его вверх – контактная группа отсоединится. Проверьте состояние уплотнительной резинки на разъёме: если она потрескалась или деформирована, замените её (каталожный номер 21101-3724036-00). Проводку аккуратно отведите в сторону, избегая натяжения, чтобы не повредить изоляцию.
Для доступа к шлангу вентиляции бака (тонкий чёрный шланг диаметром 8 мм) потребуется снять правый задний подкрылок. Шланг крепится к баку пластиковым хомутом – разрежьте его кусачками или ослабьте отвёрткой. На конце шланга установлен клапан адсорбера – не потеряйте его при отсоединении. Если шланг прикипел, прогрейте место соединения строительным феном в течение 30–40 секунд, затем прокрутите его из стороны в сторону, чтобы сорвать с посадочного места.
При отсоединении шланга заливной горловины (диаметр 50 мм) обратите внимание на резиновый уплотнитель в месте соединения с баком. Он часто прилипает к металлу – подденьте его плоской отвёрткой, но не повредите. Шланг фиксируется хомутом с червячным зажимом – ослабьте его ключом на 7 мм или отвёрткой. Если хомут заржавел, срежьте его болгаркой или ножовкой по металлу, но не допускайте попадания стружки в бак.
После отсоединения всех шлангов и проводки проверьте бак на предмет остатков топлива. Наклоните его в разные стороны, чтобы слить остатки через заливную горловину в заранее подготовленную ёмкость. Осмотрите места крепления шлангов на баке: если обнаружены трещины или следы коррозии, обработайте их преобразователем ржавчины и покройте антикоррозийным составом перед установкой нового бака.
Снятие креплений и извлечение старого топливного бака
Перед началом работ убедитесь, что топливная система разгерметизирована: сбросьте давление через клапан на топливной рампе или отсоедините минусовую клемму аккумулятора на 10 минут. Открутите пробку бензобака, чтобы устранить разрежение. Поднимите автомобиль на подъемнике или установите на надежные опоры, обеспечив доступ к днищу.
Отсоедините топливные магистрали от бака: нажмите на фиксаторы быстросъемных штуцеров и потяните трубки на себя. Для предотвращения утечки бензина подставьте под соединения емкость объемом не менее 1 литра. Если штуцеры закисли, используйте проникающую смазку WD-40 и аккуратно постучите по ним резиновым молотком.
Снимите теплозащитный экран, расположенный под баком. Он крепится на 4 болтах М6 с головкой на 10 мм. Приржавевшие болты обработайте преобразователем ржавчины и выдержите 15 минут. Если грани сорваны, используйте головку с шестигранным профилем или экстрактор.
Отключите электрический разъем топливного насоса: нажмите на фиксатор и потяните колодку вниз. Проводка закреплена на баке пластиковым хомутом – разрежьте его кусачками. Избегайте резких рывков, чтобы не повредить изоляцию проводов.
Ослабьте хомут крепления заливной горловины к баку. Для этого потребуется ключ на 13 мм или торцевая головка. Горловина соединена с баком гофрированным шлангом – аккуратно сдвиньте его в сторону, чтобы не порвать резину. Если шланг прикипел, прогрейте место соединения строительным феном при температуре 120–150°C.
Подоприте бак снизу домкратом или деревянным бруском, чтобы снять нагрузку с крепежных лент. Открутите гайки крепления лент ключом на 17 мм. На Приоре используются две ленты с резиновыми подушками – не потеряйте их при демонтаже. Если гайки не поддаются, нанесите ударную смазку и дайте ей впитаться 5–7 минут.
Медленно опустите бак, контролируя положение топливного насоса и датчика уровня топлива. Если бак заклинило, проверьте, не осталось ли незамеченных креплений или шлангов. Наклоните бак в сторону задней части автомобиля, чтобы вывести его из-под кузова. При извлечении избегайте ударов о выхлопную систему или элементы подвески.

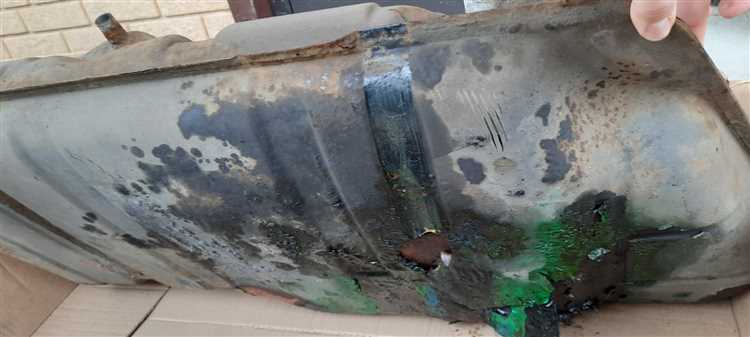

После снятия осмотрите бак на предмет коррозии, трещин или деформаций. Проверьте состояние резиновых подушек крепежных лент – при наличии трещин или сильного износа замените их. Очистите посадочные места на кузове от грязи и ржавчины металлической щеткой, затем обработайте антикоррозийным составом.
Установка нового бака и подключение всех коммуникаций
Перед установкой нового бака проверьте его на отсутствие механических повреждений и заводских дефектов. Особое внимание уделите состоянию фланцевых соединений и резьбовых отверстий под датчик уровня топлива и топливный насос. Нанесите тонкий слой герметика на привалочную поверхность бака в местах контакта с кузовом, чтобы исключить попадание влаги и грязи.
Поднимите бак на домкрате или подъемнике, выровняв его относительно посадочных мест. Убедитесь, что резиновые подушки-прокладки установлены в штатные гнезда на кузове – они предотвращают вибрации и смещение бака во время движения. Затяните крепежные болты моментом 25–30 Н·м в последовательности «крест-накрест», начиная с центральных точек.
Подключите топливопроводы, используя новые уплотнительные кольца из комплекта. Для шлангов подачи и обратки применяйте хомуты с затяжкой 3,5–4 Н·м – превышение момента приведет к деформации шлангов. Проверьте правильность подсоединения: шланг с маркировкой «IN» идет к топливному насосу, «OUT» – к рампе форсунок. Ошибка в подключении вызовет некорректную работу системы питания.
Установите датчик уровня топлива, предварительно смазав его резиновое уплотнение бензостойкой смазкой. Подключите электрический разъем, убедившись в надежной фиксации защелки. Если на новом баке отсутствует кронштейн для крепления адсорбера, перенесите его со старого бака, затянув болты моментом 12–15 Н·м.
Восстановите соединение с системой вентиляции бака, подключив шланг адсорбера к клапану продувки. Проверьте герметичность стыка, создав избыточное давление в системе (не более 0,3 бар) с помощью ручного насоса – утечки воздуха недопустимы. Зафиксируйте шланг пластиковым хомутом на расстоянии 10–15 мм от конца патрубка.
Перед окончательной затяжкой всех соединений опустите автомобиль на колеса и заправьте 5–7 литров топлива. Запустите двигатель и проверьте работу насоса на слух – посторонние шумы указывают на неправильную установку или дефект бака. Осмотрите все соединения на предмет подтеканий, особенно в местах стыков шлангов и фланцев.
После успешного тестирования установите защитный кожух бака, закрепив его саморезами с шагом 150–200 мм. Проверьте зазоры между баком и элементами подвески – минимальное расстояние должно составлять 20 мм. Зафиксируйте проводку датчика уровня топлива пластиковыми стяжками, исключив ее контакт с движущимися частями.
Проверка герметичности и тестовый запуск двигателя
После установки топливного бака на Лада Приора проверьте все соединения на герметичность. Нанесите мыльный раствор на стыки топливных шлангов, места крепления датчика уровня топлива и фланец бака. Подайте давление в топливную систему, включив зажигание на 3–5 секунд (без запуска двигателя) – бензонасос создаст давление 3,5–4 бар. Внимательно осмотрите зоны нанесения раствора: появление пузырей указывает на утечку. Особое внимание уделите хомутам шлангов – их затяжка должна соответствовать моменту 2,5–3 Н·м.
Перед запуском двигателя выполните следующие действия:
- Убедитесь, что в баке не менее 5 литров топлива – работа бензонасоса всухую приведет к его выходу из строя.
- Сбросьте давление в системе, отсоединив разъем бензонасоса и прокрутив стартер 2–3 секунды.
- Подключите диагностический сканер для проверки кодов ошибок по топливной системе (P0087, P0190, P0441).
- Проверьте уровень топлива по приборной панели – при исправном датчике показания должны измениться в течение 10 секунд после включения зажигания.
Запустите двигатель и дайте ему поработать на холостом ходу 5–7 минут. Контролируйте обороты (должны стабилизироваться на 800–900 об/мин) и отсутствие посторонних шумов из-под днища. После прогрева проверьте герметичность повторно, особенно в местах подключения шлангов обратки и адсорбера. Если двигатель работает неровно или глохнет, проверьте давление топлива манометром – на холостом ходу оно должно составлять 3,8±0,2 бар. При отклонениях замените топливный фильтр или проверьте регулятор давления.
