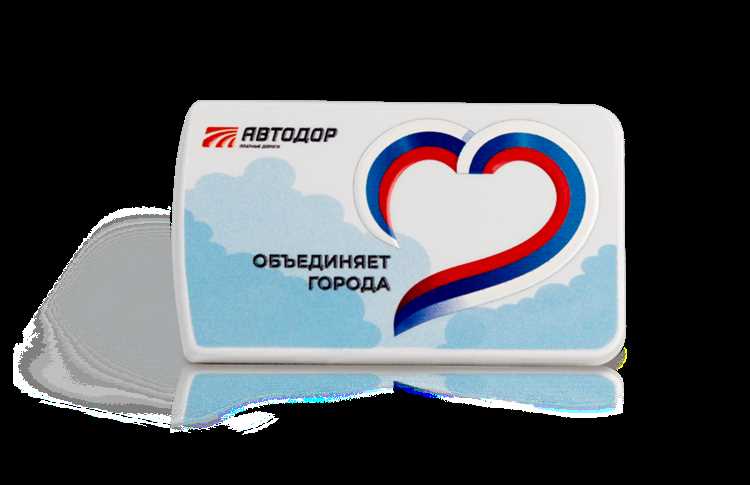

Транспондер – ключевой элемент систем идентификации и связи, от которого зависит работа авиации, морского транспорта и даже платных дорог. Его неисправность может привести к сбоям в передаче данных, ошибкам в биллинге или даже к потере сигнала. Проверить работоспособность устройства можно без специального оборудования, используя базовые методы диагностики.
Первый шаг – визуальный осмотр. Проверьте корпус на наличие трещин, следов коррозии или механических повреждений. Особое внимание уделите антенне: деформация или обрыв проводника часто становятся причиной неполадок. Если транспондер используется в автомобиле, убедитесь, что он правильно закреплён и не подвергается вибрации, способной нарушить контакты.
Для проверки функциональности подключите транспондер к источнику питания (если предусмотрено конструкцией) и оцените индикацию. Светодиодные сигналы или звуковые подтверждения обычно указывают на готовность к работе. В случае отсутствия реакции попробуйте перезагрузить устройство или заменить батарею (если она съёмная). Для моделей с RFID-чипом используйте считыватель: если данные не отображаются, проблема может быть в чипе или антенне.
Тестирование в реальных условиях – самый надёжный способ. Для автомобильных транспондеров проедьте через пункт оплаты или проверьте запись в личном кабинете оператора. В авиации запросите у диспетчера подтверждение приёма сигнала. Если транспондер не отвечает, попробуйте сбросить настройки до заводских или обратитесь к документации для проверки частотных параметров.
Не игнорируйте программные ошибки. Обновите прошивку устройства, если производитель предоставляет такую возможность. В некоторых случаях неисправность кроется в конфликте с другими электронными системами – отключите дополнительное оборудование и повторите проверку. Если все методы не дали результата, транспондер требует профессиональной диагностики или замены.
Какие инструменты понадобятся для проверки транспондера
Для базовой диагностики транспондера достаточно минимального набора инструментов, доступных в большинстве мастерских или даже дома. Основной прибор – RFID-ридер с частотой, соответствующей типу транспондера (например, 125 кГц для EM4100, 13,56 МГц для MIFARE). Подойдут универсальные устройства вроде Proxmark3, ACR122U или бюджетные варианты типа RFID-RC522 для Arduino. Важно убедиться, что ридер поддерживает нужный протокол (ISO 14443, ISO 15693 и др.), иначе проверка будет невозможна.
Дополнительно потребуются:
- Мультиметр – для измерения напряжения на контактах транспондера (если он активный) или проверки целостности антенны. Диапазон измерений: 0–20 В DC, точность не хуже 0,1 В.
- Осциллограф (опционально) – для анализа сигналов на катушке транспондера при работе с высокочастотными моделями. Достаточно прибора с полосой пропускания 20 МГц и возможностью захвата одиночных импульсов.
- Программное обеспечение – специализированные утилиты для считывания и декодирования данных: LibNFC, MFOC (для MIFARE Classic), Proxmark3 GUI или RFIDler. Для Linux подойдут консольные инструменты из пакета pcsc-tools.
Если транспондер встроен в корпус (например, брелок или карта доступа), пригодятся инструменты для разборки: прецизионные отвёртки (набор iFixit PH00/PH0), пластиковые лопатки для вскрытия без повреждений и пинцет с антистатическим покрытием. Для проверки пассивных меток на расстоянии используйте RFID-антенну с усилителем – например, ALR-9650 с регулируемой мощностью до 4 Вт. Это позволит тестировать дальность срабатывания без прямого контакта.
В полевых условиях или при отсутствии оборудования можно обойтись смартфоном с поддержкой NFC (Android 4.4+). Приложения NFC Tools, MIFARE Classic Tool или TagInfo от NXP способны считывать UID, тип метки и базовую информацию о памяти. Однако для глубокой диагностики (например, проверки криптографических ключей) потребуются специализированные устройства – смартфон не заменит полноценный ридер.
Как визуально осмотреть транспондер на наличие повреждений
Начните с проверки корпуса транспондера. Ищите трещины, сколы или деформации пластика – даже микротрещины могут нарушить герметичность и привести к попаданию влаги. Особое внимание уделите местам крепления антенны: если пластик отслоился или имеет следы механического воздействия, это сигнал о возможной неисправности.
Осмотрите антенну. Она должна быть ровной, без изгибов или переломов. У моделей с гибкой антенной проверьте целостность изоляции – оголенные провода или потертости снижают эффективность передачи сигнала. У жестких антенн (например, у транспондеров для грузовых автомобилей) убедитесь, что они не погнуты и не имеют следов коррозии на металлических частях.
- Проверьте контакты питания. Окисление или загрязнение контактов (особенно у транспондеров с батарейным отсеком) приводит к сбоям в работе. Протрите их спиртовой салфеткой, если заметили зеленоватый налет или темные пятна.
- Оцените состояние светодиодных индикаторов. Если транспондер оборудован LED-лампочками, убедитесь, что они не мигают хаотично или не горят постоянно – это может указывать на внутренние неисправности.
- Ищите следы влаги или конденсата. Даже небольшое запотевание внутри корпуса говорит о нарушении герметичности. Такие устройства требуют немедленной просушки или замены.
У транспондеров с дисплеем (например, у моделей для платных дорог) проверьте экран на наличие битых пикселей, трещин или неравномерной подсветки. Если изображение искажено или отсутствует, это свидетельствует о повреждении матрицы или шлейфа. Попробуйте слегка надавить на экран – если изображение восстанавливается, проблема в плохом контакте.
Обратите внимание на крепежные элементы. Винты, защелки или клейкие ленты должны быть целыми и надежно фиксировать транспондер. Если устройство болтается или отклеивается, это увеличивает риск механических повреждений при вибрации. У автомобильных транспондеров проверьте кронштейн – он не должен иметь трещин или следов ржавчины.
Сравните внешний вид транспондера с эталонным образцом. Если у вас есть доступ к новому устройству той же модели, сопоставьте их: различия в цвете пластика, форме антенны или расположении контактов могут указывать на подделку или заводской брак. Особенно это актуально для транспондеров, купленных не у официальных дилеров.
Завершите осмотр проверкой на наличие посторонних предметов. Мелкий мусор, пыль или металлическая стружка внутри корпуса способны вызвать короткое замыкание. Если транспондер разборный, аккуратно откройте его и удалите загрязнения с помощью мягкой кисти или сжатого воздуха. Не используйте острые предметы – они могут повредить электронные компоненты.
Как проверить работоспособность транспондера с помощью смартфона
Для проверки транспондера через смартфон потребуется приложение, способное считывать RFID/NFC-метки. Установите NFC Tools (Android) или NFC TagReader (iOS) – эти программы отображают уникальный идентификатор (UID) и данные чипа. Поднесите транспондер к задней панели смартфона (зона NFC-антенны) и дождитесь реакции: если приложение распознало метку, отобразив её UID или записанную информацию, устройство исправно. Отсутствие реакции может указывать на разряд батареи (для активных транспондеров) или повреждение чипа.
Для детальной диагностики используйте TagInfo (Android) – приложение показывает тип чипа (например, MIFARE Classic, NTAG213), объём памяти и статус блокировки. Если транспондер поддерживает запись, протестируйте её функционал: попробуйте записать и считать тестовые данные (например, короткий текст). Убедитесь, что смартфон поддерживает нужный стандарт – большинство устройств работают с ISO 14443 (Type A/B), но не все с ISO 15693 или UHF RFID. При сбоях проверьте, не экранирует ли корпус транспондера сигнал (металлические элементы часто мешают считыванию).
Как использовать тестер транспондеров для диагностики
Тестер транспондеров – компактный прибор, способный считывать и анализировать сигналы чипов в диапазонах 125 кГц, 134 кГц и 13,56 МГц. Подключите устройство к источнику питания (обычно 9–12 В) и выберите нужный режим работы с помощью переключателя или кнопок на панели. Для проверки транспондера низкочастотного диапазона установите режим LF, для высокочастотных меток – HF. Убедитесь, что антенна тестера расположена на расстоянии не более 5 см от чипа, иначе сигнал может не распознаться.
Для детального анализа используйте функцию чтения данных. В режиме HF тестер отобразит уникальный идентификатор (UID) транспондера, тип памяти (например, MIFARE Classic 1K) и статус блоков. Если UID состоит из нулей или повторяющихся символов (например, 00:00:00:00), чип поврежден или не инициализирован. В случае с низкочастотными метками проверьте наличие заводского номера: его отсутствие или искажение говорит о сбое в работе.
Тестеры с поддержкой записи позволяют проверить не только чтение, но и запись данных. Подключите устройство к ПК через USB и используйте программное обеспечение производителя (например, TagInfo для Android или Proxmark3 для продвинутых моделей). Попробуйте записать тестовый блок данных в свободную область памяти транспондера. Если операция завершается ошибкой «Write failed», проблема может быть в поврежденных секторах или защите от перезаписи.
При работе с транспондерами в автомобильных ключах обратите внимание на дополнительные параметры. Тестеры с функцией «Immobilizer test» проверяют совместимость чипа с иммобилайзером, имитируя сигнал штатной системы. Если тестер не распознает код или выдает несовпадение с эталонным значением, потребуется перепрограммирование ключа или замена транспондера. Для точной диагностики сверьте полученные данные с документацией на автомобиль.
После проверки отключите тестер от питания и очистите антенну от металлических предметов, которые могут искажать сигнал. Храните устройство в сухом месте при температуре от –10°C до +50°C. Регулярно обновляйте прошивку тестера через официальный сайт производителя, чтобы поддерживать совместимость с новыми типами транспондеров, такими как NTAG213 или EM4305.
Как проверить отклик транспондера на сигнал считывателя
Для проверки отклика транспондера на сигнал считывателя используйте специализированное оборудование: RFID-ридер с частотой, соответствующей типу транспондера (например, 125 кГц для LF, 13,56 МГц для HF/NFC, 860–960 МГц для UHF). Подключите считыватель к ПК через USB или Bluetooth и запустите программное обеспечение для мониторинга, такое как RFIDler, Proxmark3 или NFC Tools. Убедитесь, что антенна ридера расположена на расстоянии не более 5–10 см от транспондера – превышение этого значения может привести к ложным срабатываниям или отсутствию ответа.
Порядок действий:
- Включите считыватель и дождитесь инициализации (обычно занимает 2–5 секунд).
- Поднесите транспондер к антенне ридера. Для пассивных меток (например, EM4100, MIFARE Classic) отклик должен появиться мгновенно; активные транспондеры (например, с батареей) могут требовать до 1 секунды.
- Для NFC-транспондеров (например, NTAG213) дополнительно протестируйте запись/чтение данных: запишите тестовый блок (например, 4 байта) и убедитесь, что он считывается без ошибок.
Типичные проблемы и их решения:
- Нет отклика: Проверьте питание транспондера (для активных моделей), совместимость частот и целостность антенны ридера. Для пассивных меток попробуйте другой считыватель – некоторые модели не поддерживают все протоколы (например, Proxmark3 работает с LF/HF, но не с UHF).
- Нестабильный сигнал: Исключите помехи от металлических поверхностей или других RFID-устройств. Для UHF-транспондеров используйте экранированный кабель между антенной и ридером.
- Ошибки чтения данных: Обновите прошивку считывателя или используйте другое ПО. Для меток с защитой (например, MIFARE DESFire) убедитесь, что ключи доступа введены корректно.
Если транспондер не отвечает ни на одном из проверенных устройств, вероятен его физический дефект – замените метку.
Какие признаки указывают на неисправность транспондера
Нестабильная работа в разных условиях эксплуатации – второй сигнал. Транспондер может исправно функционировать в сухую погоду, но отказывать при высокой влажности или низких температурах. Проверьте его поведение в различных сценариях: под дождём, на морозе, при сильном солнечном свете. Если сбои проявляются только в определённых условиях, вероятна неисправность антенны или корпуса.
Физические повреждения корпуса или крепления – прямой повод для проверки. Трещины, сколы, деформация пластика или отслоение клеевого слоя могут нарушить герметичность и привести к попаданию влаги внутрь. Даже микроскопические повреждения способны вывести из строя электронную начинку. Осмотрите транспондер на наличие следов ударов, царапин или вздутий.
Неправильное отображение данных в личном кабинете или мобильном приложении – косвенный, но важный признак. Если после проезда через платный участок информация о списании средств появляется с задержкой или вовсе не отображается, а баланс остаётся неизменным, проблема может быть в транспондере. Сравните данные с чеками или историей поездок: расхождения указывают на сбои в передаче сигнала.
Самопроизвольное включение или мигание индикаторов без видимых причин – тревожный симптом. Большинство транспондеров имеют светодиодные индикаторы, которые загораются при срабатывании или ошибке. Если лампочка начинает мигать хаотично, не реагируя на приближение к считывателю, это говорит о внутренних неполадках: коротком замыкании, разрядке батареи или выходе из строя микросхемы.
Повышенный расход заряда батареи – ещё один индикатор неисправности. Срок службы батареи в транспондере обычно составляет 5–7 лет, но при дефектах он может сократиться до нескольких месяцев. Если устройство требует замены батареи чаще раза в год, проверьте его на наличие утечек тока или повреждений цепи питания. Используйте мультиметр для измерения напряжения: при значении ниже 2,8 В (для литиевых элементов) транспондер нуждается в ремонте.
Отсутствие звукового сигнала при успешном срабатывании – последний, но не менее значимый признак. Многие модели издают короткий звуковой сигнал при корректном распознавании. Если звук пропадает, но визуальные индикаторы работают, проблема может быть в динамике или программном обеспечении. Попробуйте перезагрузить устройство (если предусмотрена такая функция) или обратитесь в сервисный центр для диагностики.
Как протестировать транспондер в реальных условиях эксплуатации
Перед началом тестирования убедитесь, что транспондер заряжен или имеет достаточный запас энергии. Для активных устройств проверьте напряжение батареи мультиметром: минимально допустимое значение обычно указано в технической документации (например, 3,0 В для литиевых элементов CR2032). Пассивные транспондеры тестируются без предварительной подготовки, но их работоспособность зависит от расстояния до считывателя.
Для проверки связи с транспондером используйте специализированное оборудование: RFID-считыватель с частотой, соответствующей типу устройства (125 кГц, 13,56 МГц, 860–960 МГц). Настройте считыватель на максимальную мощность передачи (например, 30 дБм для UHF) и поднесите транспондер на расстояние 10–50 см. Если сигнал не распознается, уменьшите расстояние или проверьте ориентацию антенны – большинство транспондеров имеют направленную диаграмму излучения.
В полевых условиях протестируйте транспондер на реальных объектах. Для автомобильных транспондеров (например, TollTag или E-ZPass) проедьте через рамку пункта взимания платы на скорости до 60 км/ч, фиксируя время срабатывания. Задержка более 200 мс указывает на проблемы с чувствительностью или помехи. Для промышленных меток (например, RFID-меток на контейнерах) проверьте считывание в условиях металлических поверхностей или высокой влажности – используйте экранированные считыватели или антенны с круговой поляризацией.
Оцените стабильность работы транспондера при многократном считывании. Запустите цикл из 100 последовательных запросов с интервалом 1 секунда и зафиксируйте количество успешных ответов. Допустимый уровень ошибок – не более 2% для пассивных и 0,5% для активных устройств. Если показатель выше, проверьте качество пайки антенны или замените батарею.
Для проверки устойчивости к помехам используйте генератор шума на частоте работы транспондера. Установите уровень сигнала на 10 дБ выше чувствительности считывателя (например, -70 дБм для 13,56 МГц) и повторите тест на расстоянии 30 см. Если транспондер перестает отвечать, требуется замена экранирующего корпуса или перепрошивка микросхемы.
Тестирование в экстремальных температурах проводите в климатической камере. Для транспондеров с рабочим диапазоном от -40°C до +85°C (например, ISO 18000-63) выполните считывание на границах температурного режима. При -40°C время отклика может увеличиваться на 30–50%, а при +85°C – снижаться на 10–15%. Если устройство не отвечает, проверьте термостойкость компонентов или используйте специализированные модели с расширенным диапазоном.
Для проверки водонепроницаемости погрузите транспондер в воду на глубину 1 метр на 30 минут (класс защиты IP68). После извлечения протрите поверхность и повторите считывание. Если сигнал не проходит, осмотрите корпус на наличие микротрещин или замените уплотнительные кольца. Для транспондеров с классом IP67 достаточно теста под струей воды под давлением 100 кПа в течение 1 минуты.
Зафиксируйте результаты тестирования в журнале: дата, условия (температура, влажность, расстояние), количество успешных/неудачных считываний, время отклика. Сравните данные с эталонными значениями из технической документации. Например, для транспондера NXP ICODE SLIX2 допустимое время отклика – 15 мс при расстоянии 20 см. Отклонения более 20% указывают на необходимость калибровки или замены устройства.
