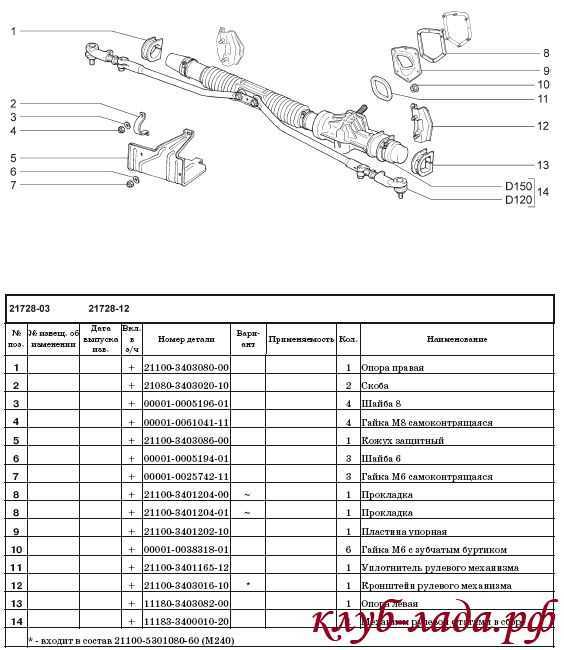

Рулевая рейка на Лада Приора – один из ключевых элементов ходовой части, отвечающий за точность управления и безопасность движения. Её неисправности проявляются характерными симптомами: стуками при вращении руля, люфтом, подтёками масла или тугим ходом. Своевременная диагностика позволяет избежать дорогостоящего ремонта или замены узла. В этой статье разберём, как проверить рейку без специального оборудования, используя только базовые инструменты и наблюдение.
Первым признаком износа рейки становятся стуки в передней части автомобиля при проезде неровностей или поворотах. На Приоре с гидроусилителем (ГУР) дополнительным сигналом служит утечка жидкости из-под пыльников или сальников. Перед началом проверки убедитесь, что проблема именно в рейке: исключите неисправности рулевых наконечников, тяг и подшипников ступиц. Для этого поднимите переднюю часть автомобиля на домкрате и покачайте колесо в вертикальной и горизонтальной плоскостях – люфт должен отсутствовать.
Основной метод диагностики – визуальный осмотр и проверка люфта рулевого вала. Снимите защиту картера (если установлена) и осмотрите рейку на предмет подтёков масла, повреждённых пыльников и коррозии. Пыльники должны быть целыми, без трещин и разрывов – их повреждение приводит к попаданию грязи и быстрому износу внутренних деталей. Далее попросите помощника покачать руль влево-вправо на 10–15 градусов, а сами наблюдайте за движением рейки: если шток перемещается рывками или слышны стуки, это указывает на износ зубчатого зацепления или подшипников.
Для проверки люфта рулевого управления зафиксируйте автомобиль на ровной площадке, затяните ручник и попросите помощника медленно вращать руль в обе стороны. В норме свободный ход руля не должен превышать 5 градусов (примерно 15–20 мм по ободу). Если люфт больше, подтяните регулировочную гайку на рейке: на Приоре она расположена под защитным колпачком на корпусе рейки. Используйте ключ на 17 и затягивайте гайку постепенно, проверяя результат после каждого оборота. Перетяжка приведёт к тугому вращению руля и ускоренному износу деталей.
При наличии ГУР проверьте уровень и состояние жидкости в бачке. Потемнение или запах гари указывают на износ насоса или рейки. Запустите двигатель и поверните руль до упора в обе стороны – если слышен гул или руль вращается с рывками, проблема может быть в насосе или заклинивании рейки. В случае механической рейки обратите внимание на равномерность усилия при вращении руля: заедания или «провалы» свидетельствуют о повреждении зубчатого зацепления или подклинивании штока.
Если после всех проверок неисправность подтвердилась, рейку придётся демонтировать для дефектовки или замены. На Приоре снятие рейки требует отсоединения рулевых тяг, карданного вала и крепёжных болтов. Перед разборкой очистите узел от грязи и осмотрите шток на предмет задиров или коррозии. При обнаружении повреждений штока или зубчатого зацепления ремонт нецелесообразен – проще заменить рейку в сборе. Для продления срока службы регулярно проверяйте состояние пыльников и уровень жидкости ГУР, избегайте резких ударов рулём на месте и парковки с вывернутыми колёсами.
Какие инструменты и материалы понадобятся для диагностики
Для проверки рулевой рейки на Лада Приора потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – набор головок и ключей с размерами 10, 13, 17 и 19 мм, так как именно эти болты и гайки чаще всего встречаются в креплениях рейки и рулевых тяг. Обязательно наличие удлинителя для головок длиной не менее 150 мм, чтобы добраться до нижних креплений рейки без демонтажа других элементов подвески.
Домкрат гидравлический или подкатной с грузоподъемностью от 2 тонн необходим для подъема передней части автомобиля. Подставки (страховочные опоры) высотой 300–400 мм обеспечат безопасность при работе под машиной. Не используйте кирпичи или случайные предметы – только сертифицированные стойки с фиксаторами.
Штангенциркуль с глубиномером или микрометр понадобится для измерения люфта в шарнирах рулевых тяг. Допустимый зазор в наконечниках не должен превышать 0,15 мм. Если инструмента нет, можно использовать индикатор часового типа с магнитным основанием, закрепив его на кузове и измеряя отклонения при покачивании колеса.
Монтировка длиной 500–600 мм с плоским концом пригодится для проверки люфта в зацеплении рейки. Её вставляют между кузовом и рулевым валом, создавая усилие в 10–15 кгс, чтобы выявить зазоры. Избегайте чрезмерного давления – это может повредить пластиковые втулки или пыльники.
Фонарь с узким лучом и магнитным креплением облегчит осмотр труднодоступных мест, таких как задняя часть рейки или места крепления к подрамнику. Подойдет модель с яркостью от 200 люмен и питанием от аккумулятора, чтобы не зависеть от проводов. Дополнительно пригодится зеркало на телескопической ручке для проверки состояния пыльников без снятия защиты картера.
Для оценки состояния гидравлической части (если рейка с ГУР) потребуется манометр с диапазоном измерения до 150 бар и переходник под штуцер системы. Давление в контуре должно составлять 80–100 бар при работающем двигателе и вывернутых колесах. При отсутствии манометра можно использовать визуальный осмотр на наличие течей, но это менее точно.
Расходные материалы: ветошь без ворса для протирки деталей, проникающая смазка типа WD-40 или аналог для откручивания закисших соединений, силиконовая смазка для обработки пыльников после проверки. Не используйте солидол или литол – они разъедают резину. Для временной герметизации подтекающих соединений подойдет анаэробный герметик, например, Loctite 574.

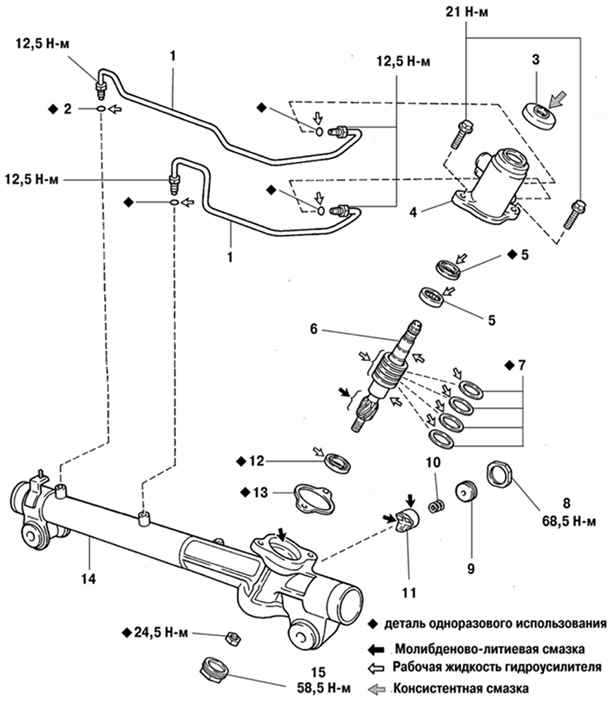

Как определить неисправности рулевой рейки по внешним признакам
Второй признак – люфт рулевого колеса. Чтобы его проверить, заведите двигатель, установите колеса прямо и слегка покачайте руль влево-вправо (амплитуда 5–10 градусов). Если рейка исправна, люфт не должен превышать 5–7 мм по ободу руля. Превышение этого значения указывает на износ зубчатой пары рейки или ослабление крепления картера. На Приоре с гидроусилителем дополнительным сигналом служит увеличенный свободный ход руля при работающем насосе ГУР.
Течь рабочей жидкости – третий характерный симптом. На рейке Приоры проверяйте три ключевые зоны:
- место соединения рулевых тяг с рейкой (пыльники должны быть целыми, без масляных подтеков);
- уплотнительные кольца на штуцерах гидравлических трубок;
- сальники вала рейки (под защитным кожухом).
Масло на рейке или под автомобилем – повод немедленно проверить уровень жидкости в бачке ГУР. Падение уровня ниже отметки «MIN» приводит к завоздушиванию системы и ускоренному износу насоса.
Неравномерный износ шин передней оси также может указывать на проблемы с рейкой. При неисправности механизма нарушается схождение колес, что проявляется в виде «пилообразного» износа протектора по внутренней или внешней кромке шины. На Приоре этот дефект чаще возникает на правом колесе из-за особенностей конструкции подвески. Для проверки проведите рукой по протектору: если чувствуете острые кромки, а не гладкую поверхность – рейку необходимо диагностировать.
Тугое или неравномерное вращение руля – признак заклинивания рейки или неисправности гидроусилителя. На Приоре с ГУР обратите внимание на следующие моменты:
- Руль тяжелее вращается в одну сторону – возможен износ золотникового механизма или перекос рейки.
- Руль «закусывает» в определенном положении – деформация вала или задиры на зубчатой рейке.
- Постоянный гул насоса ГУР при поворотах – низкий уровень жидкости или износ подшипника насоса.
При появлении этих симптомов проверьте давление в системе ГУР манометром (норма – 8–10 МПа при 1000 об/мин) и осмотрите рейку на предмет механических повреждений.
Пошаговая проверка люфта рулевого механизма без снятия рейки
Поднимите переднюю часть автомобиля на домкрате, зафиксировав его на подставках. Убедитесь, что колеса свободно вращаются и не касаются земли. Проверка проводится при выключенном двигателе и затянутом ручном тормозе. Это исключит влияние подвески и тормозной системы на результаты измерений.
Возьмитесь за рулевое колесо обеими руками в положениях «9» и «3» часов. Плавно покачивайте его влево-вправо с амплитудой не более 5–7 градусов, контролируя движение наконечников рулевых тяг и шарниров. Люфт проявляется как зазор между элементами привода до начала поворота колес. Допустимый свободный ход руля для Лады Приоры – не более 5 градусов (примерно 15–20 мм по ободу).
Попросите помощника наблюдать за наконечниками рулевых тяг и шаровыми опорами во время покачиваний. Если при движении руля наконечники перемещаются с задержкой или слышны стуки, проблема в износе шарниров или ослаблении креплений. Проверьте также пыльники на наличие трещин – попадание грязи ускоряет износ.
Осмотрите крепление рулевой рейки к кузову. На Приоре рейка фиксируется двумя болтами через резиновые подушки. Покачайте рейку рукой за корпус – если она смещается более чем на 1–2 мм, подушки изношены или болты ослаблены. Затяните крепеж моментом 20–25 Н·м, используя динамометрический ключ. Изношенные подушки замените – их деформация увеличивает люфт.
Проверьте состояние карданного вала рулевого управления. Зажмите вал одной рукой у рейки, другой покачайте руль. Если вал проворачивается с зазором, требуется замена крестовины или всего узла. На Приоре часто встречается износ шлицевого соединения – при этом руль может «проваливаться» при резких поворотах.
Завершите проверку тестом на ходу. На ровной площадке разгонитесь до 30–40 км/ч и отпустите руль на 2–3 секунды. Если автомобиль уводит в сторону или руль самопроизвольно поворачивается, люфт превышает норму. В этом случае требуется регулировка рейки или замена изношенных деталей.
Как проверить состояние пыльников и сальников рулевой рейки
Пыльники рулевой рейки на Лада Приора расположены на концах рейки и защищают шарниры рулевых тяг от грязи и влаги. Осмотр начинайте с визуальной проверки: трещины, разрывы или следы смазки снаружи – признаки износа. Особое внимание уделите местам крепления хомутов: даже микроскопические отверстия пропускают абразивные частицы, ускоряя износ шарниров.
Для проверки сальников потребуется поддомкратить переднюю часть автомобиля и снять передние колеса. Сальники находятся внутри корпуса рейки, но их состояние можно оценить косвенно: подтекание смазки или масла на корпусе рейки, особенно в районе вала рулевого управления, указывает на их повреждение. Если на пыльниках тяг обнаружены следы смазки, это также может свидетельствовать о проблемах с сальниками.
Проверьте эластичность пыльников: при нажатии пальцем материал должен быстро восстанавливать форму. Если пыльник остается деформированным или твердым на ощупь, его ресурс исчерпан. На Лада Приора используются пыльники из резины или термопластичного эластомера – последние служат дольше, но при температурных перепадах также теряют свойства.
Осмотрите внутреннюю поверхность пыльников: наличие смазки внутри – норма, но если она смешана с грязью или металлической стружкой, это говорит о проникновении абразивов. В таком случае требуется замена пыльника и промывка шарнира. Для доступа к внутренней части пыльника аккуратно снимите хомут и отогните край – не используйте острые предметы, чтобы не повредить материал.
Сальники рулевой рейки проверяются на герметичность при работающем двигателе. Попросите помощника поворачивать руль из стороны в сторону, а сами наблюдайте за валом рейки: появление масляных капель или пузырьков воздуха указывает на неисправность сальника. На Приоре утечки чаще возникают со стороны электромеханического усилителя руля (ЭУР), если он установлен.
При замене пыльников или сальников используйте только оригинальные запчасти или аналоги от проверенных производителей. Например, артикул оригинального пыльника тяги – 2110-3414054, сальника вала рейки – 2110-3401023. Некачественные аналоги могут не выдерживать нагрузок и выйти из строя уже через 5–10 тысяч километров.
Если при проверке обнаружены повреждения пыльников, но шарниры тяг в порядке, замените пыльники и добавьте свежую смазку (например, Литол-24 или специализированную для рулевых механизмов). При повреждении сальников требуется демонтаж рейки и замена уплотнений в условиях СТО – самостоятельная замена без специального инструмента может привести к повреждению вала или корпуса.
Регулярный осмотр пыльников и сальников – каждые 10–15 тысяч километров или при появлении стуков в рулевом управлении. На Приоре с ЭУР утечки масла из рейки могут привести к выходу из строя блока управления усилителем, что обернется дорогостоящим ремонтом. Не игнорируйте даже незначительные подтекания: они быстро прогрессируют.
Диагностика стуков и шумов в рулевой рейке на подъемнике или яме
Начните с визуального осмотра рулевой рейки и прилегающих элементов. Проверьте состояние пыльников: трещины, разрывы или следы смазки снаружи указывают на износ. Обратите внимание на крепление рейки к кузову – ослабленные болты или сломанные кронштейны могут быть источником стука. Также осмотрите рулевые тяги и наконечники: люфт в шаровых соединениях легко определяется покачиванием тяги рукой.
- Попросите помощника резко поворачивать руль влево-вправо на 10–15 градусов, удерживая его в крайних положениях по 2–3 секунды. Прислушивайтесь к стукам снизу автомобиля: металлический лязг или глухой удар в районе рейки – признак износа зубчатого зацепления или подшипников.
- Покачайте передние колеса в горизонтальной плоскости, взявшись за шину в точках 9 и 3 часа. Если при этом слышен стук, а рулевые наконечники и шаровые опоры в порядке, проблема кроется в рейке или карданном вале рулевого управления.
- Проверьте люфт рулевого вала: возьмитесь за вал под капотом и попробуйте покачать его вверх-вниз. Ощутимый зазор указывает на износ крестовины или подшипников вала.
Для точной локализации шума используйте стетоскоп или длинную отвертку: приложите один конец к корпусу рейки, а другой – к уху. Помощник должен медленно вращать руль. Хруст или скрежет в центральной части рейки свидетельствует об износе зубчатой пары, а стук ближе к краям – о проблемах с направляющими втулками или поршнем гидроусилителя.
Если стук проявляется только при работающем двигателе, проверьте уровень и состояние жидкости ГУР. Низкий уровень или загрязненная жидкость вызывают кавитацию в насосе и стуки в рейке. Также осмотрите шланги ГУР на предмет трещин и подтеков – воздух в системе провоцирует посторонние шумы. При необходимости прокачайте систему, следуя регламенту для Лады Приоры.
Зафиксируйте результаты диагностики: отметьте характер стука (металлический, глухой, скрежет), условия его появления (на месте, в движении, при поворотах) и локализацию. Эти данные помогут определить объем ремонта: замена втулок, ремкомплект рейки или полная замена узла. Не игнорируйте даже слабые стуки – на ранних стадиях ремонт обойдется в 2–3 раза дешевле, чем при полном разрушении механизма.
Проверка гидравлической части рейки на утечки и работоспособность
Гидравлическая часть рулевой рейки Лада Приора включает насос ГУР, бачок с жидкостью, шланги высокого и низкого давления, а также саму рейку с распределителем. Начните с визуального осмотра всех соединений: проверьте штуцеры на рейке, шланги у насоса и бачка на наличие масляных подтёков. Особое внимание уделите местам стыков – даже небольшое запотевание указывает на разгерметизацию. Используйте фонарик для осмотра труднодоступных участков, например, под защитным кожухом рейки.
Для проверки утечек запустите двигатель и попросите помощника плавно вращать руль от упора до упора. Наблюдайте за шлангами и рейкой: при наличии трещин или повреждений резиновых уплотнений жидкость будет вытекать струйкой или брызгами. Если подтёки обнаружены на рейке, замените сальники или уплотнительные кольца – артикулы 2110-3401022 (верхний) и 2110-3401023 (нижний). При утечках в шлангах замените их целиком, не используйте герметики – они засоряют систему.
Проверьте уровень жидкости в бачке ГУР при заглушенном двигателе. Метки «MIN» и «MAX» должны соответствовать холодному состоянию. Если уровень ниже минимума, долейте жидкость ATF Dexron III или аналог (например, Pentosin CHF 11S). После доливки запустите двигатель и несколько раз поверните руль до упора – уровень должен стабилизироваться. Резкое падение уровня после прокачки указывает на внутреннюю утечку в рейке или насосе.
Оцените работоспособность насоса ГУР: при работающем двигателе на холостых оборотах руль должен вращаться легко, без рывков и закусываний. Если насос гудит или руль тяжелеет на месте, проверьте ремень привода – его натяжение должно составлять 8–10 мм при усилии 10 кгс. Изношенный ремень (трещины, расслоения) замените на новый с артикулом 2110-1041020. При сохранении шума после замены ремня насос требует диагностики или замены.
Для проверки давления в системе потребуется манометр с пределом измерения до 150 бар и переходник под штуцер рейки. Подключите манометр к шлангу высокого давления (от насоса к рейке), запустите двигатель и замерьте давление при повороте руля до упора. Нормальные значения: 70–90 бар на холостых, 100–120 бар при 2000 об/мин. Падение давления ниже 50 бар указывает на износ насоса или неисправность клапана распределителя рейки.
Проверьте состояние жидкости ГУР: она должна быть прозрачной, без запаха гари и металлических включений. Потемнение или наличие частиц свидетельствует о износе насоса или рейки. В этом случае слейте жидкость, промойте систему свежей ATF и замените фильтр в бачке (если предусмотрен). Повторная проверка после замены поможет выявить скрытые утечки – если жидкость снова загрязняется, рейка требует ремонта или замены.
При отсутствии видимых утечек, но наличии стуков в рейке при движении, проверьте люфт распределителя. Для этого снимите защитный кожух рейки, зафиксируйте руль в прямом положении и покачайте вал распределителя рукой. Допустимый люфт – не более 0,1 мм. Превышение значения указывает на износ золотникового механизма, требующий замены распределителя или рейки в сборе.
