Резистор какого номинала имеет наибольшее сопротивление

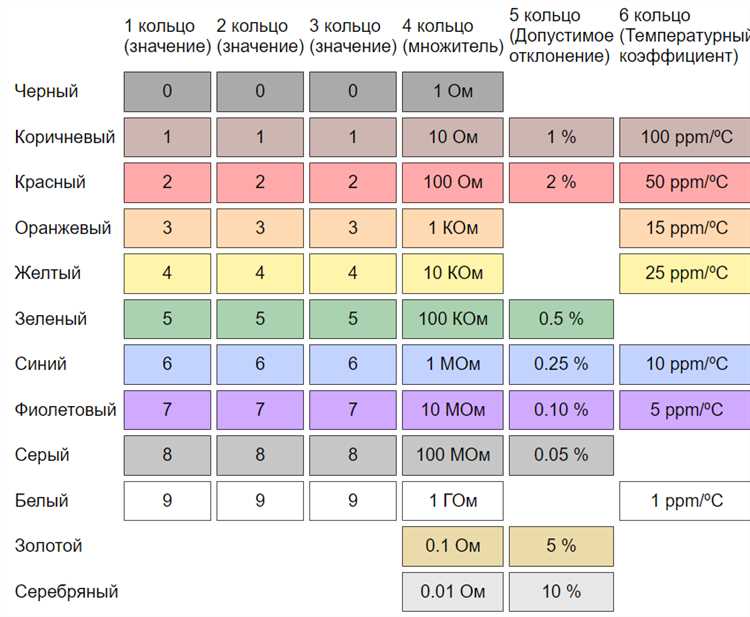

Максимальное сопротивление резистора зависит от его конструкции, материала и технологии изготовления. Стандартные углеродные или металлопленочные резисторы редко превышают 10 ГОм – их предел обусловлен утечками тока через корпус и влагопоглощением. Для задач, требующих более высоких значений, применяют специализированные решения: резисторы на основе керамики с высоким удельным сопротивлением или тонкопленочные структуры с изоляционными барьерами.

Рекордные показатели демонстрируют вакуумные резисторы и резисторы на основе оксидов металлов. Например, резисторы серии Vishay VHP достигают 1 ТОм (10¹² Ом), а экспериментальные образцы на основе диоксида титана (TiO₂) – до 1 ПОм (10¹⁵ Ом). Однако такие компоненты чувствительны к температуре, влажности и напряжению, что ограничивает их применение лабораторными условиями.

При выборе резистора с максимальным сопротивлением учитывайте:

• Температурный коэффициент сопротивления (ТКС) – у высокоомных резисторов он может достигать ±1000 ppm/°C, что критично для прецизионных схем.
• Рабочее напряжение – при сопротивлениях выше 1 ГОм даже напряжение в 10 В может вызвать пробой из-за микроскопических дефектов.
• Стабильность во времени – резисторы на основе углерода деградируют быстрее керамических аналогов, теряя до 5% сопротивления за 1000 часов.

Для промышленных применений оптимальны резисторы с сопротивлением 100 МОм–1 ГОм, сочетающие приемлемую стабильность и доступность.

Если требуется сопротивление выше 1 ТОм, рассмотрите альтернативные решения: ионисторы с высоким внутренним сопротивлением или специализированные микросхемы с программируемым импедансом. В крайних случаях используют электрометрические усилители с входным сопротивлением до 10¹⁸ Ом, но это уже не дискретные компоненты, а сложные схемотехнические решения.

Какие параметры резистора влияют на его сопротивление

Сопротивление резистора определяется четырьмя ключевыми параметрами: удельным сопротивлением материала, длиной проводящего слоя, площадью поперечного сечения и температурой. Удельное сопротивление (ρ) – фундаментальное свойство материала, измеряемое в Ом·мм²/м. Например, для меди ρ ≈ 0,0175, для нихрома – 1,1, а для углерода – до 3500. Чем выше это значение, тем больше сопротивление при прочих равных условиях.

Длина проводящего слоя (L) прямо пропорциональна сопротивлению: удвоение длины увеличивает сопротивление вдвое. Это используется при проектировании прецизионных резисторов, где спиральная нарезка токопроводящего слоя позволяет разместить длинный путь на компактном корпусе. Для SMD-резисторов типоразмера 0402 длина проводящего слоя составляет около 0,5 мм, тогда как у проволочных резисторов мощностью 10 Вт она может достигать нескольких метров.

Площадь поперечного сечения (S) влияет обратно пропорционально: увеличение сечения в два раза снижает сопротивление в два раза. В тонкоплёночных резисторах толщина слоя металлизации составляет 0,01–0,1 мкм, а в проволочных – диаметр проволоки варьируется от 0,02 до 1 мм. Для расчётов используется формула R = ρ·L/S, где S вычисляется как π·d²/4 для круглого сечения или w·h для прямоугольного.

Температурный коэффициент сопротивления (ТКС) показывает, как меняется сопротивление при изменении температуры. Для металлов ТКС положителен (0,003–0,006 К⁻¹), для полупроводников – отрицателен (до -0,05 К⁻¹). Например, сопротивление медного резистора при нагреве с 20°C до 100°C увеличится на ~32%. В прецизионных схемах используют резисторы с ТКС менее 5 ppm/°C, такие как Caddock TF или Vishay Z201.

Технология изготовления определяет стабильность параметров. Углеродные композиционные резисторы имеют нелинейность до 10% при высоких напряжениях, тогда как металлоплёночные – менее 0,1%. Влагостойкость также критична: резисторы с эпоксидным покрытием (например, серии RN) выдерживают 85°C/85% влажности 1000 часов без изменения сопротивления более чем на 0,5%.

Шумы резистора зависят от материала и конструкции. Углеродные резисторы генерируют токовый шум до 10 мкВ/В, металлоплёночные – менее 0,1 мкВ/В. В аудиотехнике применяют резисторы с низким уровнем шума, такие как KOA Speer RK73 или Susumu RG. Для высокочастотных приложений важна паразитная индуктивность: проволочные резисторы имеют L до 10 мкГн, а безындукционные плёночные – менее 0,1 нГн.

Мощность рассеивания влияет на выбор резистора косвенно: при превышении номинальной мощности сопротивление может измениться из-за перегрева. Например, резистор 0,25 Вт при нагрузке 0,5 Вт нагревается до 150°C, что приводит к дрейфу сопротивления на 1–5%. Для импульсных нагрузок используют резисторы с высокой перегрузочной способностью, такие как Ohmite LTO или Arcol HS, выдерживающие кратковременные перегрузки до 100 раз от номинальной мощности.

Как выбрать материал резистора для достижения высокого сопротивления

Выбор материала резистора критически важен при проектировании цепей, где требуется сопротивление от сотен килоом до тераом. Основной параметр – удельное сопротивление (ρ), измеряемое в Ом·м. Для высокоомных резисторов подходят материалы с ρ ≥ 10⁻⁴ Ом·м. Наиболее эффективны сплавы на основе никеля и хрома (нихром), углеродные композиты и металлооксидные пленки. Например, нихром (Ni80Cr20) имеет ρ ≈ 1,1·10⁻⁶ Ом·м, но при тонкопленочном нанесении (толщина < 10 нм) сопротивление возрастает до мегаомных значений за счет квантовых эффектов.

Углеродные резисторы – бюджетный вариант для диапазона 10 кОм–10 МОм. Их сопротивление зависит от структуры: аморфный углерод (ρ ≈ 3·10⁻⁵ Ом·м) дешевле, но менее стабилен, чем пиролитический графит (ρ ≈ 1·10⁻⁵ Ом·м), который выдерживает температуры до 300°C. Для экстремальных значений (>1 ГОм) используют металлооксидные пленки (например, оксид олова SnO₂ с легированием сурьмой), где сопротивление регулируется толщиной слоя и концентрацией примесей. Ключевой недостаток – высокая температурная зависимость: ТКС (температурный коэффициент сопротивления) у SnO₂ достигает 1500 ppm/°C.

Для прецизионных приложений (измерительные мосты, медицинская техника) предпочтительны тонкопленочные резисторы на основе тантала (Ta₂N) или нитрида титана (TiN). Эти материалы сочетают высокую стабильность (ТКС < 50 ppm/°C) и удельное сопротивление до 5·10⁻⁶ Ом·м. Технология напыления позволяет контролировать толщину пленки с точностью до атомарного слоя, что критично для резисторов с номиналом >100 МОм. Однако стоимость таких решений в 5–10 раз выше углеродных аналогов.

В условиях высокой влажности или агрессивных сред (морская электроника, химические датчики) применяют керамические резисторы на основе оксидов алюминия (Al₂O₃) или циркония (ZrO₂). Их сопротивление достигает 10¹² Ом за счет пористой структуры и отсутствия проводящих примесей. Керамика инертна к большинству химикатов, но хрупка и требует герметизации. Альтернатива – полимерные композиты с наполнителем из технического углерода (сажи), где сопротивление регулируется концентрацией проводящей фазы (обычно 5–20% по объему).

При выборе материала учитывайте не только номинал, но и рабочие условия: температурный диапазон, влажность, механические нагрузки. Для импульсных нагрузок (например, в источниках питания) подходят толстопленочные резисторы на основе рутения (RuO₂), выдерживающие мощность до 10 Вт/см². В СВЧ-цепях критична индуктивность – здесь оптимальны металлопленочные резисторы с спиральной нарезкой, где длина проводящего пути увеличивает сопротивление без роста габаритов. Для каждого случая требуется баланс между стоимостью, стабильностью и технологическими ограничениями.

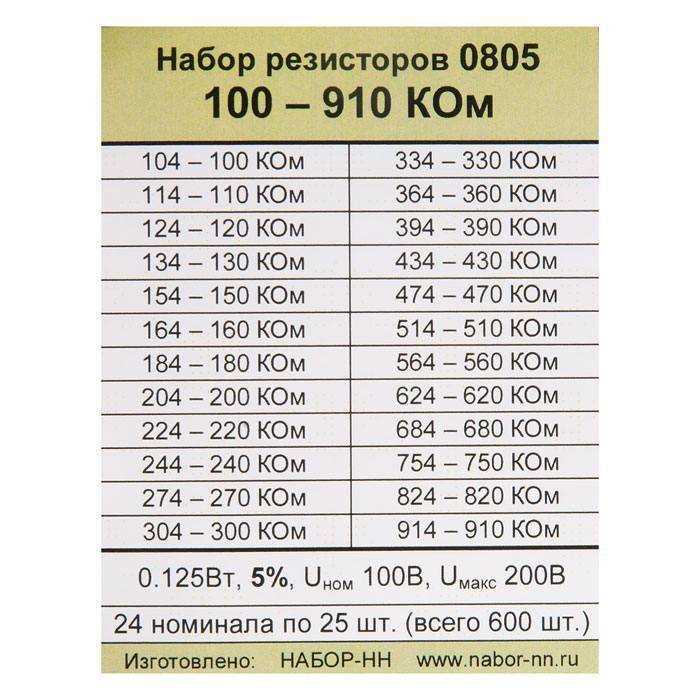

Как длина и площадь поперечного сечения проводника изменяют сопротивление

Сопротивление проводника прямо пропорционально его длине: увеличение длины в 2 раза при прочих равных условиях удваивает сопротивление. Это объясняется тем, что электроны чаще сталкиваются с атомами кристаллической решётки на более длинном пути. Например, медный провод сечением 1 мм² и длиной 1 м имеет сопротивление 0,0175 Ом, а при длине 10 м – уже 0,175 Ом. Для точных расчётов используют формулу R = ρ·L/S, где L – длина в метрах.

Площадь поперечного сечения влияет обратно пропорционально: при её увеличении сопротивление снижается. Если сечение провода вырастает в 4 раза, сопротивление падает в 4 раза. Так, алюминиевый провод длиной 5 м с сечением 2,5 мм² имеет сопротивление 0,056 Ом, а при сечении 10 мм² – 0,014 Ом. Это критично для силовых линий, где потери напряжения должны быть минимальны.

Удельное сопротивление материала (ρ) определяет базовое значение, но именно геометрия проводника корректирует итоговое сопротивление. Для меди ρ = 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м. При проектировании цепей с высокой точностью (например, в прецизионных датчиках) учитывают даже температурные изменения длины и сечения, так как коэффициент линейного расширения меди составляет 16,5·10⁻⁶ К⁻¹.

В высокочастотных цепях скин-эффект дополнительно уменьшает эффективную площадь сечения: ток течёт преимущественно по поверхности проводника. Для частоты 1 МГц глубина проникновения тока в медь составляет всего 0,066 мм. Это требует использования многожильных проводов или специальных покрытий (например, серебрение) для снижения сопротивления на высоких частотах.

При выборе проводов для электроустановок руководствуются нормативами ПУЭ, где указаны допустимые сечения в зависимости от тока. Например, для тока 25 А минимальное сечение медного провода – 4 мм², алюминиевого – 6 мм². Превышение этих значений ведёт к неоправданным затратам, а занижение – к перегреву и росту сопротивления из-за нагрева (температурный коэффициент сопротивления меди – 0,0039 К⁻¹).

Для минимизации сопротивления в длинных линиях (например, ЛЭП) используют провода с увеличенным сечением или композитные материалы. Так, сталеалюминиевые провода АС-120/19 имеют сечение алюминиевой части 120 мм² и стального сердечника 19 мм², что снижает сопротивление на 30–40% по сравнению с чисто алюминиевыми аналогами при той же массе. В лабораторных условиях для эталонных резисторов применяют манганиновую проволоку с ρ = 0,43 Ом·мм²/м, где влияние длины и сечения компенсируется низким температурным коэффициентом.

Какие типы резисторов обеспечивают наибольшие значения сопротивления

Максимальные значения сопротивления достигаются в резисторах, изготовленных из материалов с высоким удельным сопротивлением и специальными конструктивными решениями. Ключевую роль играет не только состав резистивного слоя, но и его толщина, длина, а также технология нанесения. На практике предельные значения сопротивления (от 1 ГОм до 10 ТОм) обеспечивают следующие типы резисторов.

Резисторы на основе углеродной композиции – одни из первых, где удалось получить сопротивления до 100 ГОм. Они состоят из смеси углерода и связующего вещества, спрессованного в цилиндрический корпус. Однако их применение ограничено из-за нестабильности параметров при изменении температуры и влажности. Современные аналоги с улучшенными характеристиками используют графитовые наполнители, но даже они редко превышают 1 ТОм.

• Тонкоплёночные резисторы – лидеры по максимальным сопротивлениям среди серийных компонентов. Изготавливаются методом вакуумного напыления металлооксидных или нитридных плёнок (например, оксида рутения или нитрида тантала) на керамическую подложку. Толщина плёнки может составлять единицы нанометров, что позволяет достигать сопротивлений до 10 ТОм. Примеры: резисторы серии Vishay TNPW (до 10 ГОм) и KOA Speer RK73H (до 1 ТОм).
• Толстоплёночные резисторы уступают тонкоплёночным по максимальным значениям, но превосходят их по надёжности в жёстких условиях. Резистивный слой наносится методом трафаретной печати пасты на основе оксидов металлов (например, палладия или серебра). Типичный диапазон – до 1 ГОм, хотя отдельные модели (Bourns CR series) достигают 10 ГОм.
• Металлооксидные резисторы (например, на основе оксида олова) обеспечивают сопротивления до 100 ГОм при высокой термостабильности. Их преимущество – низкий температурный коэффициент сопротивления (ТКС), что критично для прецизионных схем. Однако для значений выше 1 ГОм требуется специальное исполнение с увеличенной длиной резистивного пути.

Для сопротивлений свыше 1 ТОм применяются специализированные резисторы с дискретной или гибридной конструкцией. Например, резисторы с изолированным каналом используют полупроводниковые материалы (кремний с глубокими примесями), где сопротивление регулируется шириной запрещённой зоны. Такие компоненты (Ohmite HVF series) работают в диапазоне 1–10 ТОм, но требуют защиты от статического электричества и имеют ограниченный диапазон рабочих напряжений (до 500 В).

В лабораторных условиях рекордные значения сопротивления (до 10¹⁵ Ом) достигаются с помощью вакуумных резисторов или компонентов на основе диэлектриков с высоким удельным сопротивлением (например, кварца или сапфира). Однако такие решения не выпускаются серийно из-за сложности производства и узкой области применения – в основном для измерения сверхмалых токов (фемтоамперметры, ионизационные камеры).

При выборе резистора с максимальным сопротивлением учитывайте не только номинал, но и следующие параметры:

1. Рабочее напряжение – для резисторов >1 ГОм оно редко превышает 200–500 В. Превышение приводит к пробою или дрейфу параметров.
2. Температурная стабильность – ТКС тонкоплёночных резисторов составляет ±50–100 ppm/°C, что критично для высокоомных цепей.
3. Шумовые характеристики – в резисторах >1 ГОм преобладает токовый шум, пропорциональный сопротивлению. Для снижения шума используйте резисторы с низким уровнем фликкер-шума (Vishay Z201).
4. Влагостойкость – гигроскопичность резистивного слоя может снижать сопротивление на порядки. Герметизированные корпуса (например, металлостеклянные) решают эту проблему.

Для практического применения в схемах с сопротивлениями >1 ГОм рекомендуется комбинировать резисторы или использовать специализированные сборки. Например, последовательное соединение двух резисторов по 1 ТОм даёт 2 ТОм с улучшенной надёжностью. Альтернатива – гибридные модули (Isabellenhütte ISA-PLAN), где резистивный элемент интегрирован с защитными диодами и экранированием. В любом случае избегайте монтажа высокоомных резисторов на платах без защитных покрытий – даже следы флюса могут создавать паразитные утечки.
