Генератор – ключевой элемент бортовой сети, отвечающий за подзарядку аккумулятора и питание электрооборудования. Однако в ряде случаев он становится причиной разряда батареи. Основная проблема кроется в несоответствии выходного напряжения нормативным значениям: для 12-вольтовой системы оптимальный диапазон – 13,8–14,4 В. Превышение этого порога приводит к перезаряду, кипению электролита и разрушению пластин, а заниженное напряжение (менее 13,2 В) не обеспечивает полноценной зарядки.
Частая причина разряда – неисправность диодного моста. При пробое одного из диодов генератор начинает потреблять ток от аккумулятора на холостых оборотах или при выключенном зажигании. Проверить это можно мультиметром: напряжение на клеммах АКБ при работающем двигателе должно расти, а не падать. Если показания стабильны или снижаются, диодный мост требует замены.
Износ щеток или регулятора напряжения также нарушает работу системы. Щетки, стершиеся до 5 мм, не обеспечивают надежный контакт с коллектором, что приводит к скачкам напряжения. Регулятор, вышедший из строя, может выдавать 12 В и ниже даже при высоких оборотах, что равносильно отсутствию зарядки. Диагностика проводится под нагрузкой: включите фары и печку – напряжение не должно опускаться ниже 13,5 В.
Неправильно подобранный генератор или аккумулятор – распространенная ошибка при тюнинге. Если мощность генератора недостаточна для питания дополнительного оборудования (например, аудиосистемы или лебедки), аккумулятор будет постоянно недозаряжен. Рассчитайте суммарную нагрузку: для стандартного автомобиля достаточно генератора на 60–90 А, для модифицированных систем – 100–150 А. При этом емкость АКБ должна соответствовать току генератора: на каждые 10 А зарядного тока – 10–15 А·ч емкости.
Регулярная проверка напряжения на клеммах АКБ при работающем двигателе – простой способ предотвратить проблемы. Используйте мультиметр: на холостых оборотах напряжение должно быть 13,5–14,2 В, при увеличении оборотов – не выше 14,8 В. Если значения выходят за эти пределы, проверьте генератор, регулятор напряжения и состояние проводки. Игнорирование отклонений приводит к глубокому разряду аккумулятора и сокращению его ресурса на 30–50%.
Как проверить напряжение на аккумуляторе при работающем двигателе
Для проверки напряжения потребуется мультиметр с диапазоном измерения 0–20 В постоянного тока. Подключите красный щуп к положительной клемме аккумулятора, черный – к отрицательной. Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Нормальное напряжение при работающем генераторе должно составлять 13,8–14,4 В. Показания ниже 13,5 В указывают на недостаточную зарядку, выше 14,8 В – на перезаряд.
Перед измерением убедитесь, что все потребители электроэнергии (фары, кондиционер, аудиосистема) отключены. Их работа может исказить результаты на 0,2–0,5 В. Если напряжение стабильно держится в пределах нормы, но аккумулятор разряжается, проверьте состояние ремня генератора – его проскальзывание снижает эффективность зарядки на 10–30%.
В зимний период допустимо повышение напряжения до 14,7 В из-за увеличенной нагрузки на аккумулятор. Однако длительное превышение 15 В приводит к кипению электролита и разрушению пластин. Если показания мультиметра стабильно завышены, проверьте регулятор напряжения – его неисправность вызывает перезаряд.
Для точной диагностики проведите измерения через 5–10 минут после запуска двигателя. Резкие скачки напряжения (например, с 13,5 В до 14,2 В) могут свидетельствовать о нестабильной работе генератора или плохом контакте на клеммах. Очистите окисленные соединения и протяните крепления – сопротивление в цепи более 0,1 Ом снижает зарядный ток на 5–15%.

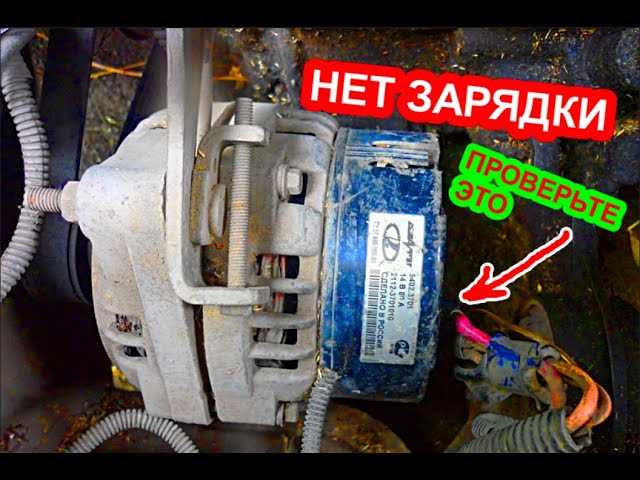

Какие признаки указывают на недозаряд аккумулятора от генератора
Первый и самый очевидный признак – медленное вращение стартера при запуске двигателя. Если коленвал проворачивается вяло, а звук работы стартера напоминает стон, это сигнализирует о недостаточном напряжении в бортовой сети. Нормальное напряжение на клеммах аккумулятора при работающем двигателе должно составлять 13,8–14,4 В. Если мультиметр показывает меньше 13,5 В, генератор не справляется с подзарядкой.
Тусклый свет фар и подсветки приборов на холостых оборотах – ещё один индикатор. При увеличении оборотов яркость может временно восстанавливаться, но затем снова падать. Это происходит из-за того, что генератор выдаёт недостаточный ток для питания потребителей и одновременной зарядки аккумулятора. Особенно заметно на автомобилях с мощными аудиосистемами или дополнительным оборудованием.
Постоянное срабатывание контрольной лампы аккумулятора на приборной панели – прямой сигнал о проблеме. Лампа загорается при падении напряжения ниже 12,5 В или при обрыве цепи зарядки. Если она мигает или горит постоянно, проверьте ремень генератора, диодный мост и регулятор напряжения. Игнорирование этого признака приводит к глубокому разряду батареи и выходу её из строя.
Нестабильная работа электроники: самопроизвольное отключение магнитолы, мерцание экрана бортового компьютера, глюки в работе климат-контроля. Современные автомобили чувствительны к перепадам напряжения. Если генератор не обеспечивает стабильные 14 В, блоки управления начинают работать с ошибками, а аккумулятор недополучает заряд даже при длительных поездках.
Запах горелой проводки или перегрев клемм аккумулятора – экстренный признак. При недозаряде батарея начинает принимать ток с повышенным сопротивлением, что приводит к нагреву соединений. В запущенных случаях это заканчивается оплавлением изоляции проводов или разрушением клемм. Проверьте затяжку контактов и отсутствие окислов – они увеличивают сопротивление в цепи.
Аккумулятор быстро теряет ёмкость: полный заряд держится менее суток, а после ночной стоянки запуск двигателя затруднён. Если батарея новая, но разряжается за 1–2 дня без нагрузки, генератор не компенсирует её саморазряд. Для проверки отключите все потребители и замерьте ток утечки – он не должен превышать 50–80 мА. Превышение указывает на неисправность в цепи зарядки.
Свист или скрежет из-под капота при работе двигателя. Изношенный ремень генератора проскальзывает на шкиве, снижая эффективность передачи крутящего момента. В результате генератор не выходит на номинальные обороты, и зарядный ток падает. Замените ремень, если на нём видны трещины или он растянут более чем на 10 мм при нажатии с усилием 10 кг.
Почему реле-регулятор напряжения может быть причиной разряда
Реле-регулятор напряжения контролирует выходное напряжение генератора, поддерживая его в диапазоне 13,8–14,5 В для зарядки аккумулятора. Если устройство выходит из строя, напряжение может упасть ниже 12 В или, наоборот, превысить 15 В. В первом случае аккумулятор недозаряжается, во втором – перезаряжается, что приводит к кипению электролита и разрушению пластин. Оба сценария сокращают срок службы батареи и вызывают её разряд даже при работающем двигателе.
Основные признаки неисправного реле-регулятора:
- мерцание или тусклый свет фар на холостых оборотах;
- скачки напряжения на клеммах АКБ (проверяется мультиметром);
- быстрый разряд батареи после полной зарядки;
- появление ошибок на приборной панели (например, «Аккумулятор» или «Генератор»).
Диагностика проводится под нагрузкой: при включённых фарах и обогреве заднего стекла напряжение на клеммах должно оставаться стабильным. Если оно падает ниже 13 В или поднимается выше 14,8 В – реле-регулятор требует замены.
Замена реле-регулятора – процедура, требующая точности. На большинстве автомобилей устройство интегрировано в генератор, поэтому потребуется его частичная разборка. При выборе нового реле ориентируйтесь на оригинальные запчасти или проверенные аналоги (например, Bosch, Valeo, Hella). После установки обязательно проверьте напряжение на клеммах АКБ при работающем двигателе: оно должно быть в пределах 13,9–14,3 В на холостых оборотах и не превышать 14,7 В при 3000 об/мин. Игнорирование неисправности приведёт к глубокому разряду аккумулятора и выходу из строя электроники автомобиля.
Как диагностировать износ или повреждение диодного моста генератора
Диодный мост – ключевой элемент генератора, преобразующий переменный ток в постоянный. Его неисправность приводит к недозаряду или перезаряду аккумулятора, а также к скачкам напряжения в бортовой сети. Первичная диагностика начинается с проверки напряжения на клеммах АКБ при работающем двигателе: норма – 13,8–14,5 В. Если показания ниже 13,5 В или выше 15 В, мост требует детальной проверки.
Проверка диодов по отдельности выполняется в режиме прозвонки (диод-тест). Отпаяйте или отсоедините диодный мост от статора. Подключите красный щуп мультиметра к аноду диода, черный – к катоду. Исправный диод покажет сопротивление 400–800 Ом в одном направлении и бесконечность в обратном. Если прибор фиксирует низкое сопротивление в обоих направлениях – диод пробит, если бесконечность – обрыв.
Визуальный осмотр диодного моста выявляет механические повреждения: трещины на корпусе, оплавленные контакты, следы коррозии или перегрева. Темные пятна на диодах или плате моста – признак перегрузки или короткого замыкания. Обратите внимание на состояние пайки: холодные пайки или отслоения дорожек приводят к нестабильной работе.
Замена диодного моста требует точного соблюдения полярности и типа диодов. В большинстве генераторов используются диоды Шоттки или кремниевые выпрямительные диоды с обратным напряжением не менее 100 В и прямым током 20–50 А. При замене отдельных диодов учитывайте их расположение: положительные и отрицательные диоды монтируются на разных пластинах. После замены повторите все этапы диагностики.
Если после замены моста напряжение остается нестабильным, проверьте статор и ротор генератора. Межвитковое замыкание обмоток статора приводит к перегреву и выходу из строя диодов. Ротор проверяется на сопротивление обмотки возбуждения (3–5 Ом) и отсутствие замыкания на корпус. Неисправности этих компонентов требуют ремонта или замены генератора целиком.
Влияние ослабленного или поврежденного ремня генератора на зарядку
Ремень генератора передает крутящий момент от коленчатого вала к ротору, обеспечивая выработку тока. При ослаблении натяжения ремень проскальзывает на шкивах, снижая обороты генератора на 15–30% от номинальных. Это приводит к падению напряжения на выходе до 12,8–13,2 В вместо требуемых 13,8–14,4 В, что недостаточно для компенсации разряда аккумулятора. В режиме холостого хода проскальзывание усиливается, особенно при включенных потребителях (фары, обогрев), вызывая постепенное снижение заряда АКБ даже при работающем двигателе. Износ ремня – трещины, расслоения, замасливание – усугубляет проблему, увеличивая риск обрыва и полного прекращения зарядки.
Проверка натяжения проводится нажатием на середину ветви ремня с усилием 10 кгс: прогиб должен составлять 8–12 мм для большинства автомобилей (для клиновых ремней – 5–7 мм). Превышение этих значений требует регулировки или замены ремня. Признаки неисправности: свист при резком наборе оборотов, нестабильное напряжение на клеммах АКБ (колебания более 0,5 В), быстрый разряд батареи. Замена ремня рекомендуется каждые 60–80 тыс. км пробега, а при эксплуатации в условиях повышенной влажности или запыленности – чаще. Использование ремней с маркировкой EPDM вместо традиционных неопреновых продлевает срок службы до 150 тыс. км, но требует более точной настройки натяжения.
Почему окисленные клеммы аккумулятора мешают нормальной работе генератора
Окисление клемм аккумулятора создает слой сульфата свинца или оксидов металлов, который увеличивает электрическое сопротивление контакта. Нормальное сопротивление чистого соединения «клемма-аккумулятор» составляет 0,1–0,5 мОм, но при окислении оно может вырасти до 100–500 мОм. Это приводит к падению напряжения на соединении: при токе зарядки 30 А потеря напряжения достигает 3–15 В, что снижает эффективность зарядки аккумулятора генератором.
Генератор автомобиля рассчитан на работу с определенным диапазоном напряжений (обычно 13,8–14,5 В). При окисленных клеммах напряжение на аккумуляторе падает ниже нормы, и генератор вынужден работать в режиме перегрузки, пытаясь компенсировать потери. Это вызывает:
- повышенный износ щеток и коллектора генератора;
- перегрев обмоток статора из-за увеличенного тока;
- преждевременный выход из строя диодного моста.
Окисленные клеммы нарушают стабильность электрической цепи, что особенно критично при запуске двигателя. Стартер потребляет ток до 300–500 А, и даже незначительное сопротивление на клеммах вызывает просадку напряжения до 8–10 В вместо необходимых 12 В. Это приводит к недозаряду аккумулятора, так как генератор не может восстановить потерянную энергию за короткое время работы двигателя.
Для диагностики проблемы измерьте напряжение на клеммах аккумулятора при работающем двигателе. Если разница между напряжением на генераторе и аккумуляторе превышает 0,3 В, клеммы требуют очистки. Используйте:
- металлическую щетку или наждачную бумагу (зернистость P400–P600) для удаления окислов;
- раствор пищевой соды (1 ст. л. на 200 мл воды) для нейтрализации кислотных отложений;
- контактную смазку (например, Liqui Moly Batterie-Pol-Fett) для защиты от повторного окисления.
Регулярная проверка клемм (раз в 3 месяца) предотвращает 70% случаев недозаряда аккумулятора. Особое внимание уделите автомобилям, эксплуатируемым в условиях высокой влажности или частых коротких поездок, где риск окисления возрастает в 2–3 раза.
Как проверить целостность проводки между генератором и аккумулятором
Перед началом проверки отключите аккумулятор, сняв клемму «минус». Это исключит риск короткого замыкания и повреждения электроники. Осмотрите провода на участке от генератора до аккумулятора: основной силовой кабель (обычно толстый, сечением 16–25 мм²) и управляющий провод (тонкий, часто желтого или красного цвета). Ищите механические повреждения – трещины изоляции, перегибы, следы оплавления или коррозии на клеммах. Особое внимание уделите местам крепления к генератору и стартеру, где провода часто перетираются.
- Проверка на короткое замыкание: отсоедините оба конца провода от генератора и аккумулятора. Подключите один щуп мультиметра к оголенной жиле провода, второй – к массе автомобиля. Сопротивление должно быть бесконечным. Если прибор показывает менее 1 кОм – изоляция повреждена, провод требует замены.
Если провода в порядке, но проблема сохраняется, проверьте промежуточные соединения. На многих автомобилях силовой кабель проходит через предохранительный блок или реле. Откройте блок предохранителей и осмотрите контакты: окисление или оплавление указывает на перегрузку. Проверьте предохранители, отвечающие за цепь зарядки (обычно на 80–120 А). При необходимости прозвоните цепь от генератора до блока предохранителей и от блока до аккумулятора. Неисправный предохранитель или реле замените на аналогичные по номиналу.
Какие ошибки в бортовой сети автомобиля приводят к разряду батареи
Короткое замыкание в проводке – одна из самых опасных причин разряда аккумулятора. Даже микроскопическое повреждение изоляции провода может привести к утечке тока до 0,5–1 А в час, что полностью разрядит батарею за сутки. Чаще всего замыкания возникают в местах перегибов проводов, около клемм или в жгутах, проходящих через кузов. Для диагностики используйте мультиметр в режиме измерения тока утечки: норма – не более 50 мА. Превышение этого значения указывает на проблему, требующую немедленного устранения.
Неисправный диодный мост генератора вызывает обратный ток, когда аккумулятор начинает питать обмотки генератора вместо того, чтобы заряжаться. Это происходит из-за пробоя одного или нескольких диодов, что приводит к разряду батареи даже при работающем двигателе. Симптомы: тусклый свет фар, медленная работа стартера, быстрый разряд АКБ. Проверка проводится осциллографом или мультиметром в режиме проверки диодов – напряжение на клеммах батареи при работающем двигателе должно быть 13,8–14,4 В без пульсаций.
Неправильно подключенные или неисправные потребители тока – частая причина «невидимых» утечек. К ним относятся сигнализации с некорректной настройкой, магнитолы с постоянным питанием, неотключаемые блоки управления (например, ЭБУ или модули комфорта). Даже штатные системы, такие как подогрев сидений или зеркал, могут потреблять ток в режиме ожидания. Для выявления проблемного узла последовательно отключайте предохранители, наблюдая за изменением тока утечки. Особое внимание уделите нештатным устройствам: их подключение часто нарушает заводскую схему бортовой сети.
Окисление или ослабление контактов на клеммах аккумулятора и генератора создает дополнительное сопротивление, из-за чего напряжение заряда падает ниже 13 В. В результате батарея недозаряжается, а при длительных простоях разряжается. Проверяйте состояние клемм каждые 3 месяца: очищайте их от окислов щеткой с содовым раствором, затягивайте болты с моментом 5–7 Н·м. Также контролируйте состояние «массы» – плохой контакт с кузовом приводит к аналогичным проблемам. Используйте токопроводящую смазку для защиты контактов от коррозии.
