Насос PPAP 42434 – ключевой элемент высоконапорных моек, рассчитанный на рабочее давление до 150 бар и производительность 420 л/ч. Частые поломки связаны с износом манжет, клапанов или засорением фильтра тонкой очистки. Перед началом ремонта убедитесь, что насос отключен от питания и сброшено остаточное давление в системе – игнорирование этого требования приводит к травмам или повреждению узлов.
Для разборки потребуются: ключ на 19 (для корпуса), шестигранник на 5 (для крепления головки), отвертка с плоским шлицем (для снятия уплотнений) и резиновый молоток (для аккуратного демонтажа деталей). Запасные части лучше заказывать по оригинальному артикулу: манжеты – PPAP-42434-M, клапаны – PPAP-42434-V. Избегайте аналогов с рынка – они часто не выдерживают заявленных нагрузок.
Первый этап – снятие головки насоса. Открутите 4 болта шестигранником, затем аккуратно отделите головку от корпуса, поддев её отверткой в зоне уплотнительного кольца. Если деталь не поддается, прогрейте место стыка строительным феном до 60–70°C – это размягчит герметик. Осмотрите поршневую группу: трещины на керамических вставках или следы коррозии на металлических частях – признак необходимости замены.
При сборке используйте только силиконовую смазку для резиновых уплотнений. Нанесите её тонким слоем на манжеты и кольца, избегая попадания на клапаны. Затяжку болтов головки производите крест-накрест с усилием 12–15 Н·м – перетяжка приведет к деформации алюминиевого корпуса. После сборки проведите тестовый запуск на 50% мощности, контролируя утечки и стабильность давления по манометру.

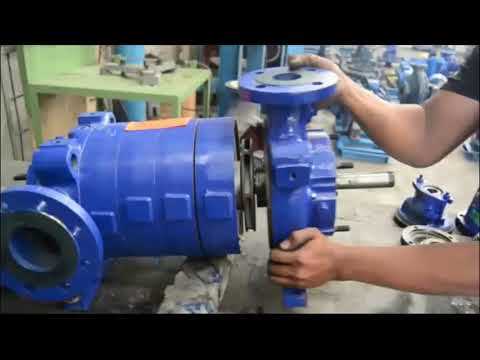

Необходимые инструменты и материалы для разборки насоса
Для разборки насоса PPAP 42434 потребуется набор инструментов, адаптированных под его конструкцию. Основной акцент – на прецизионные и специализированные приспособления, так как стандартные ключи или отвёртки могут повредить крепёжные элементы. В первую очередь понадобятся:
- Торцевые головки на 8, 10 и 13 мм с удлинителем – для снятия болтов корпуса и крышки.
- Шестигранные ключи на 4 и 5 мм – для работы с внутренними винтами, фиксирующими ротор и уплотнения.
- Съёмник подшипников (универсальный или с захватами 20–30 мм) – без него демонтаж подшипникового узла приведёт к деформации вала.
- Плоскогубцы с тонкими губками или стопорные клещи – для извлечения стопорных колец и пружинных шайб.
Отдельное внимание уделите выбору отвёрток. Для насоса PPAP 42434 критически важны крестовые отвёртки с наконечниками PH2 и PH1, а также шлицевая отвёртка с шириной жала 3,5 мм. Избегайте использования ударных отвёрток или шуруповёртов – даже на минимальных оборотах они срывают шлицы винтов, особенно в местах с коррозией. Для труднодоступных винтов (например, в каналах ротора) пригодится гибкий удлинитель для отвёртки с магнитным держателем.
Расходные материалы и вспомогательные средства определяют качество разборки и последующей сборки. Обязательно подготовьте:
- Смазку для подшипников – рекомендуется литиевая консистентная смазка с водостойкими свойствами (например, Liqui Moly LM 50 или Molykote BR2 Plus).
- Очиститель деталей – спиртосодержащий растворитель (изопропиловый спирт 99%) или специализированный состав для промывки гидравлических систем (например, CRC Brake Parts Cleaner).
- Резиновые уплотнительные кольца – оригинальные или аналоги с точными размерами (для PPAP 42434 это кольца диаметром 12×2 мм и 18×2,5 мм).
- Наждачную бумагу с зернистостью P600 и P1000 – для зачистки посадочных мест под уплотнения.
Для фиксации деталей во время разборки используйте пластиковые или деревянные подкладки. Металлические тиски без защитных накладок оставляют вмятины на алюминиевом корпусе насоса, что приводит к нарушению герметичности при сборке. Если требуется зажать вал или ротор, оберните губки тисков мягкой тканью или используйте специальные прокладки из фторопласта. Для временного хранения мелких деталей (винтов, шайб, пружин) подойдут магнитные лотки или контейнеры с ячейками – это исключит их потерю и перепутывание.
Дополнительные инструменты ускорят процесс и снизят риск повреждений. Мультиметр с функцией проверки сопротивления (диапазон 0–200 Ом) нужен для диагностики обмоток электродвигателя. Индикатор часового типа с ценой деления 0,01 мм поможет измерить биение вала и выявить износ подшипников. Для работы с пластиковыми деталями (например, крыльчаткой) пригодится строительный фен – нагрев до 80–100°C размягчит материал, облегчив демонтаж без трещин. Не пренебрегайте средствами индивидуальной защиты: нитриловые перчатки предотвратят попадание смазки на кожу, а защитные очки защитят глаза от стружки при зачистке деталей.

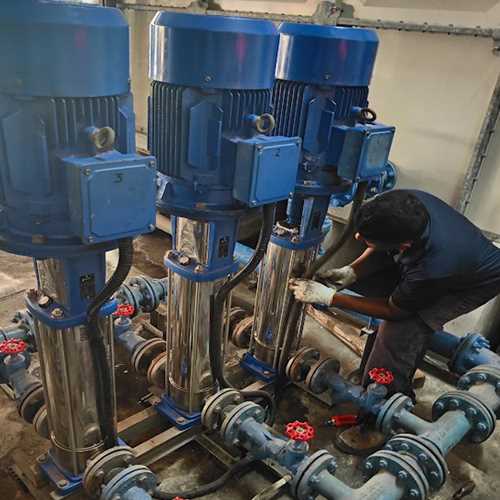

Как правильно демонтировать насос с мойки без повреждений
Демонтаж насоса требует точного соблюдения последовательности. Сначала отсоедините электрический разъем, аккуратно отжав фиксаторы – у PPAP 42434 он расположен на боковой стороне корпуса. Затем открутите крепежные болты: два верхних (под шестигранник 5 мм) и один нижний (под Torx T25). Придерживайте насос рукой, чтобы он не упал при снятии последнего болта. Если корпус прикипел к посадочному месту, используйте резиновый молоток для аккуратного постукивания по фланцу – избегайте ударов по пластиковым деталям.
- Проверьте наличие дополнительных фиксаторов: у некоторых модификаций PPAP 42434 есть скрытые защелки или стопорные кольца. Осмотрите корпус на предмет пластиковых клипс – их нужно отжать плоской отверткой.
- Не тяните насос за шланги или провода – это может повредить внутренние соединения. При извлечении следите, чтобы не осталось уплотнительных колец или прокладок в посадочном гнезде.
- Если насос не поддается, не применяйте чрезмерную силу. Проверьте, не осталось ли незамеченных крепежных элементов или защелок.
После демонтажа осмотрите посадочное место на предмет загрязнений или коррозии. Очистите поверхность мягкой щеткой и ветошью, смоченной в спирте. Убедитесь, что уплотнительные прокладки на новом насосе идентичны старым – для PPAP 42434 используются резиновые кольца диаметром 22 мм (вход) и 18 мм (выход). Храните снятый насос в сухом месте, упаковав его в полиэтилен, чтобы избежать попадания пыли на рабочие поверхности.
Поиск и диагностика неисправностей в насосе PPAP 42434
Шум или вибрация при работе насоса часто вызваны износом подшипников или дисбалансом ротора. Снимите крышку двигателя и осмотрите подшипники: люфт более 0,2 мм или следы коррозии требуют их замены. Для проверки ротора прокрутите его вручную – заедания или неравномерное вращение указывают на деформацию вала или повреждение обмоток. Измерьте сопротивление обмоток: для PPAP 42434 оно должно быть в пределах 10–15 Ом между фазами (для трёхфазных моделей) или 20–30 Ом для однофазных.
Снижение производительности насоса может быть связано с засорением рабочего колеса или износом уплотнений. Демонтируйте крыльчатку и очистите её от накипи, ржавчины или посторонних частиц – даже мелкие фракции (0,5 мм) способны снизить напор на 15–20%. Проверьте состояние графитового или керамического уплотнения: трещины или выработка более 0,3 мм требуют замены. Осмотрите вал на предмет задиров – их наличие приводит к утечкам и падению давления.
Перегрев двигателя – признак перегрузки или неисправности системы охлаждения. Измерьте ток холостого хода: для PPAP 42434 он не должен превышать 1,2 А (однофазные) или 0,8 А на фазу (трёхфазные). Превышение этих значений указывает на межвитковое замыкание в обмотках. Проверьте вентиляционные отверстия на засорение – пыль и грязь снижают эффективность охлаждения на 30–40%. При работе в жарких условиях установите дополнительный вентилятор или снизьте нагрузку на 10–15%.
Утечки воды через сальник или корпус насоса диагностируются визуально. Нанесите на подозрительные участки мел или тальк: появление влажных пятен подтвердит течь. Для сальникового уплотнения допустима каплепадение не более 1 капли в 5 минут – превышение нормы требует подтяжки или замены сальника. Проверьте герметичность фланцевых соединений: затяните болты моментом 12–15 Н·м, при необходимости замените прокладки на новые из паронита или резины марки EPDM.
Электронные компоненты насоса (если предусмотрены) проверяются отдельно. Для моделей с частотным преобразователем измерьте выходное напряжение на клеммах двигателя: оно должно соответствовать заданной частоте (например, 50 Гц при 220 В). Сбои в работе контроллера часто связаны с окислением контактов или перегревом силового модуля. Очистите плату от пыли и проверьте пайку элементов – холодные пайки или вздутые конденсаторы требуют перепайки. При отсутствии опыта работы с электроникой замените блок управления целиком.
Чистка и замена изношенных деталей насоса своими руками
Перед разборкой насоса PPAP 42434 отключите его от питания и сбросьте давление в системе, открыв клапан сброса. Снимите корпус, открутив 6 винтов Torx T20, расположенных по периметру. Извлеките поршневую группу, манжеты и клапаны – именно они подвержены наибольшему износу. Осмотрите детали на наличие трещин, задиров или деформаций: манжеты с глубиной износа более 0,3 мм подлежат замене, а клапаны с повреждёнными уплотнительными кромками восстанавливать нецелесообразно. Для чистки используйте только мягкую щётку и раствор лимонной кислоты (50 г на 1 л воды) – агрессивные химикаты разрушают резиновые и пластиковые элементы.
При замене манжет обратите внимание на их маркировку: для PPAP 42434 подходят уплотнения с внутренним диаметром 12 мм и высотой 8 мм (артикул производителя – 42434-MAN-12). Смажьте новые детали силиконовой смазкой перед установкой, чтобы предотвратить преждевременный износ. Поршень с царапинами глубинее 0,1 мм шлифуйте наждачной бумагой P1000, но если повреждения глубже 0,3 мм – замените его целиком (артикул 42434-PST-01). При сборке клапанов проверьте свободу их хода: заедание указывает на перекос или загрязнение посадочного места, которое нужно устранить до установки.
После чистки и замены деталей соберите насос в обратном порядке, затягивая винты крест-накрест с моментом 2,5 Н·м. Запустите устройство на 30 секунд без нагрузки, чтобы проверить герметичность и отсутствие посторонних шумов. Если давление не достигает номинальных 150 бар, повторно разберите насос и проверьте прилегание клапанов – часто причиной становится оставшаяся грязь или неправильная установка уплотнений.
Сборка насоса после ремонта: последовательность и нюансы
Начните сборку с установки подшипников на вал. Для насоса PPAP 42434 используйте подшипники 6203-2RS (внутренний диаметр 17 мм). Нагрейте подшипники в масляной ванне до 80–90°C перед посадкой – это расширит внутреннее кольцо и облегчит монтаж без перекосов. Запрессуйте подшипники до упора в буртик вала, используя оправку диаметром 16,5 мм. Избегайте ударов по внешнему кольцу: это может повредить сепаратор и сократить ресурс.
Соберите ротор с крыльчаткой. Убедитесь, что лопасти крыльчатки не имеют сколов и расположены под углом 30° к оси вращения. Затяните гайку крепления крыльчатки моментом 12–15 Н·м, используя динамометрический ключ. Проверьте осевой люфт ротора: он не должен превышать 0,15 мм. При превышении замените регулировочные шайбы (толщина 0,2 мм, артикул 42434-07). Установите магнитный ротор в корпус, совместив метки на валу и статоре – ошибка в 180° приведет к обратному вращению.
При монтаже уплотнений используйте только оригинальные прокладки из EPDM (артикул 42434-03). Нанесите герметик Loctite 574 на стыки корпуса тонким слоем (0,5 мм), избегая попадания в каналы охлаждения. Затягивайте болты крепления корпуса крест-накрест в три этапа: 5 Н·м, 10 Н·м, 15 Н·м. После сборки проверьте вращение вала вручную: он должен проворачиваться плавно, без заеданий и посторонних шумов.
Подключите насос к стенду для испытаний. Запустите на холостом ходу на 30 секунд, затем постепенно увеличивайте давление до 120 бар. Контролируйте температуру корпуса: при нагреве свыше 60°C остановите тест и проверьте смазку подшипников. Утечки по стыкам устраните подтяжкой болтов или заменой прокладок. Зафиксируйте результаты испытаний в журнале: давление, ток потребления (должен быть в пределах 4,5–5,2 А) и уровень шума (не более 72 дБ на расстоянии 1 м).
Проверка герметичности и работоспособности насоса перед установкой
Перед монтажом насоса PPAP 42434 проведите визуальный осмотр корпуса и уплотнений на предмет трещин, сколов или деформаций. Особое внимание уделите резиновым прокладкам и манжетам – они должны быть эластичными, без разрывов и следов старения. Для проверки используйте лупу с 5-кратным увеличением, так как микротрещины на уплотнениях часто становятся причиной утечек под давлением.
Соберите тестовый стенд: подключите насос к источнику питания 12 В через амперметр (диапазон 0–10 А) и манометр (0–10 бар). Запустите насос на 30 секунд без нагрузки, контролируя потребляемый ток – он не должен превышать 4,5 А. Если ток выше, проверьте подшипники и ротор на заедание. При нормальном токе постепенно увеличивайте давление до 6 бар, фиксируя показания манометра каждые 5 секунд.
Для проверки герметичности используйте мыльный раствор (10 г хозяйственного мыла на 100 мл воды) или специальный течеискатель. Нанесите раствор на стыки корпуса, штуцеры и места соединений. Пузырьки воздуха укажут на утечки – в этом случае замените уплотнения или подтяните резьбовые соединения с моментом 12–15 Н·м. Если утечка наблюдается через корпус, насос подлежит замене.
Проверьте производительность насоса, подключив его к резервуару с водой объемом 5 литров. Включите насос и замерьте время наполнения мерной емкости 1 литра при давлении 4 бара. Для PPAP 42434 норма – 12–15 секунд. Отклонение более чем на 20% свидетельствует о износе крыльчатки или засорении клапанов. В этом случае разберите насос и очистите детали от накипи или грязи.
После тестов погрузите насос в емкость с водой на 1 минуту, не включая питание. Извлеките и осмотрите корпус на наличие влаги внутри – даже капля воды указывает на нарушение герметичности. Сухой корпус подтверждает исправность уплотнений. Перед установкой смажьте резиновые прокладки силиконовой смазкой для продления срока службы.
Зафиксируйте результаты проверки в журнале: дата, показания амперметра, время наполнения емкости, наличие утечек. Эти данные помогут отследить изменения в работе насоса при последующих ремонтах и предотвратить аварийные ситуации.
