Подключение кнопки к моторчику – базовая задача для начинающих в электронике и робототехнике. Для реализации потребуются: моторчик постоянного тока (например, DC 3–6 В), тактовая кнопка с нормально разомкнутыми контактами, транзистор NPN (2N2222 или BC547), диод 1N4007, резистор 1 кОм и источник питания (батарейка 9 В или блок питания 5 В). Схема работает по принципу управления током через транзистор, который включает мотор при нажатии кнопки.
Основная сложность – правильно подобрать компоненты и избежать короткого замыкания. Мотор потребляет ток до 500 мА, поэтому транзистор должен выдерживать нагрузку не менее 1 А. Диод защищает цепь от обратного напряжения, возникающего при остановке мотора. Резистор ограничивает ток базы транзистора, предотвращая его перегрев. Питание подключается напрямую к мотору через транзистор, а кнопка управляет базой.
Если мотор не работает, проверьте: надежность контактов, полярность подключения, исправность кнопки (прозвоните мультиметром). При перегреве транзистора уменьшите сопротивление резистора до 470 Ом или замените транзистор на более мощный (TIP120). Для плавного старта добавьте конденсатор 100 мкФ параллельно мотору.
Выбор необходимых компонентов для сборки схемы
Для подключения кнопки к моторчику потребуется минимальный набор компонентов, но их параметры зависят от характеристик двигателя. Основной критерий – рабочее напряжение и ток моторчика. Например, для двигателя постоянного тока на 3–6 В с током потребления до 500 мА подойдёт маломощный транзистор типа 2N2222 или BC547. Если мотор потребляет более 1 А, выбирайте транзисторы Дарлингтона (TIP120) или MOSFET (IRF520). Кнопка должна быть без фиксации (например, тактовая кнопка типа 6×6 мм) и рассчитана на ток не менее 100 мА.
Источник питания подбирается исходя из напряжения моторчика. Для двигателей на 3–5 В используйте батарейный отсек с двумя или тремя элементами AA (1,5 В каждый) либо литий-ионный аккумулятор на 3,7 В. При работе с напряжением 6–12 В подойдёт блок питания или батарея типа «Крона» (9 В). Обязательно добавьте диод (1N4007) параллельно моторчику для защиты от обратных токов при отключении. Резистор на 220–470 Ом необходим для ограничения тока базы транзистора, если используется биполярный ключ.
- Макетная плата – бессплавная, с шагом 2,54 мм, минимум 400 точек для удобной разводки.
- Соединительные провода – многожильные, сечением 0,2–0,5 мм², с изоляцией, устойчивой к перегибам.
- Конденсатор – электролитический на 100–470 мкФ (25 В) для сглаживания пусковых токов мотора.
При выборе компонентов избегайте дешёвых аналогов с нестабильными параметрами. Например, транзисторы неизвестных производителей могут иметь низкий коэффициент усиления или не выдерживать заявленный ток. Для надёжности проверяйте datasheet каждого элемента: у транзистора обратите внимание на IC (коллекторный ток) и VCE (максимальное напряжение коллектор-эмиттер), у диода – на IF (прямой ток) и VRRM (обратное напряжение). Если мотор работает с высокими нагрузками, добавьте радиатор к транзистору или используйте модуль на основе реле.
Подготовка инструментов и рабочего места

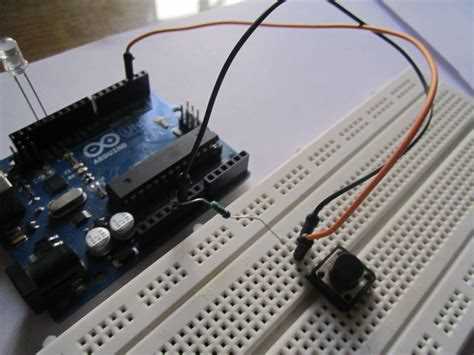

Рабочую зону организуйте на столе с ровной поверхностью из негорючего материала (стекло, металл или специальный антистатический коврик). Убедитесь, что поблизости нет источников влаги и сильных электромагнитных помех – минимальное расстояние до роутеров, зарядных устройств и мониторов должно составлять 30 см. Подготовьте контейнер для мелких деталей (например, пластиковый лоток с ячейками) и яркую настольную лампу с регулировкой угла наклона – это снизит риск ошибок при монтаже.
Перед началом работы разрядите статическое электричество, коснувшись заземлённого металлического предмета (например, радиатора отопления). Отключите питание макетной платы и проверьте мультиметром отсутствие напряжения на контактах. Разложите компоненты в порядке их использования: слева – пассивные элементы (резистор, диод), в центре – активные (транзистор, кнопка), справа – моторчик и провода. Это сократит время поиска и минимизирует риск случайных замыканий.
Схема подключения кнопки к источнику питания
Для подключения механической кнопки к источнику питания потребуется минимум компонентов: сама кнопка (например, тактовая с нормально разомкнутыми контактами), источник напряжения (батарея 3–12 В или блок питания) и соединительные провода. Основная задача – организовать разрыв цепи, который кнопка будет замыкать при нажатии. Типовая схема включает последовательное соединение: «+» источника → кнопка → нагрузка (моторчик) → «-» источника. При этом важно учитывать полярность, если нагрузка чувствительна к направлению тока.
Выбор кнопки зависит от параметров цепи. Для маломощных устройств (до 0,5 А) подойдут миниатюрные тактовые кнопки с контактным сопротивлением менее 50 мОм. При токах свыше 1 А используйте кнопки с металлическими контактами (например, серии KMR2 или аналоги), рассчитанные на 3–5 А. Избегайте кнопок с пластиковыми контактами – они быстро изнашиваются при частых переключениях. Перед монтажом проверьте номинальное напряжение кнопки: большинство моделей работают в диапазоне 5–24 В, но встречаются и варианты на 125 В переменного тока.
Схема подключения может быть реализована двумя способами:
- Прямое управление: кнопка замыкает цепь напрямую. Подходит для простых устройств, где не требуется защита от дребезга контактов или гальваническая развязка. Пример: батарея 9 В → кнопка → моторчик → общий провод.
- Управление через транзистор: кнопка подает сигнал на базу транзистора (например, NPN типа 2N2222), который коммутирует основную нагрузку. Используется при токах свыше 0,5 А или для защиты кнопки от перегрузки. Резистор 1–10 кОм между базой и кнопкой ограничивает ток.
При монтаже избегайте длинных проводов между кнопкой и нагрузкой – это увеличивает сопротивление цепи и может вызвать падение напряжения. Для соединений используйте провода сечением не менее 0,5 мм² при токах до 2 А и 1 мм² при токах до 5 А. Если кнопка расположена на значительном расстоянии от источника (более 1 м), добавьте в цепь диод (например, 1N4007) для защиты от обратных токов при размыкании. Для надежности закрепите кнопку на плате или корпусе с помощью пайки или винтовых клемм – вибрация может нарушить контакт.
Тестирование схемы проводите в два этапа:
- Проверка кнопки мультиметром в режиме прозвонки: при нажатии сопротивление должно падать до 0 Ом, при отпускании – стремиться к бесконечности.
- Подача питания с контролем тока: при нажатой кнопке ток через нагрузку должен соответствовать расчетному (например, 200 мА для моторчика 6 В). Если ток ниже ожидаемого, проверьте контакты на окисление или ослабление соединений.
При обнаружении искрения на контактах кнопки добавьте RC-цепочку (резистор 100 Ом + конденсатор 0,1 мкФ) параллельно контактам для подавления помех.
Для долговременной работы кнопки соблюдайте следующие условия:
- Не превышайте номинальный ток и напряжение кнопки более чем на 20%.
- Избегайте установки кнопки в местах с высокой влажностью или пылью – используйте герметичные модели (например, IP67).
- При частых переключениях (более 10 раз в минуту) выбирайте кнопки с ресурсом не менее 100 000 циклов.
- Для цепей с индуктивной нагрузкой (моторы, реле) параллельно кнопке установите диод (катодом к «+») для гашения ЭДС самоиндукции.
При правильном подборе компонентов и монтаже схема прослужит не менее 5 лет без сбоев.
Подсоединение моторчика к управляющей цепи
Перед началом работы определите тип моторчика: коллекторный (DC) или бесколлекторный (BLDC). Для DC-моторов достаточно транзистора или реле, BLDC требует специализированного контроллера (например, ESC). Проверьте номинальное напряжение мотора – оно должно совпадать с напряжением источника питания или быть ниже на 10–20% для стабильной работы.
Для реверсивного управления соберите H-мост на микросхеме L298N или DRV8871. Подавайте сигналы на входы IN1 и IN2 для изменения направления вращения. Убедитесь, что логические уровни микроконтроллера (3.3В или 5В) совместимы с входами драйвера – при необходимости используйте уровень-шифтер (например, TXB0104).
При работе с высокомощными моторами (более 2А) добавьте радиатор к драйверу и установите конденсаторы (100–470 мкФ) параллельно питанию для сглаживания пульсаций. Для BLDC-моторов подключите фазы (обычно три провода) к выходам ESC, а управляющий сигнал (PWM) – к соответствующему входу контроллера. Частота ШИМ для DC-моторов – 1–20 кГц, для BLDC – 8–50 кГц.
Измерьте ток потребления мотора в рабочем режиме мультиметром. Если ток превышает допустимые значения транзистора или драйвера, замените компонент на более мощный (например, IRLZ44N вместо IRF540N). Для защиты от короткого замыкания установите предохранитель на 125–150% от номинального тока мотора.
При подключении к Arduino или Raspberry Pi используйте отдельный источник питания для мотора, чтобы избежать помех. Соедините земли источников питания и управляющей платы. Для генерации ШИМ-сигнала на Arduino применяйте функцию analogWrite() с разрешением 8 бит (0–255), на Raspberry Pi – библиотеку pigpio с частотой 10 кГц.
Проверьте полярность подключения мотора перед подачей питания. Ошибка приведет к вращению в обратную сторону или повреждению схемы. Для тестирования используйте кратковременные импульсы (100–200 мс) вместо постоянного включения – это снизит риск перегрева при неверной сборке.
Для точного управления скоростью добавьте обратную связь с помощью энкодера (например, KY-040). Подключите выходы энкодера к цифровым пинам микроконтроллера и используйте прерывания для подсчета импульсов. Пример кода для Arduino: attachInterrupt(digitalPinToInterrupt(2), countPulses, RISING);. Калибруйте PID-регулятор для плавного изменения скорости.
Проверка полярности и правильности соединений
Перед подачей питания убедитесь, что полярность подключения моторчика соответствует схеме. Для этого используйте мультиметр в режиме измерения постоянного напряжения (DCV) на пределе 20 В. Подсоедините красный щуп к положительному проводу моторчика (обычно красный или помечен «+»), черный – к отрицательному (черный или «-«). При правильной полярности на дисплее отобразится положительное значение напряжения, близкое к номиналу источника питания (например, 3–6 В для маломощных двигателей). Если показания отрицательные – поменяйте провода местами.
Тестирование работы кнопки без нагрузки

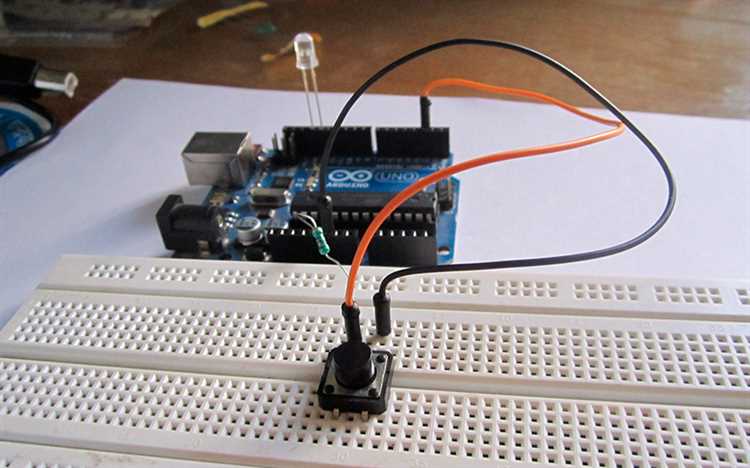

Перед подключением моторчика проверьте кнопку мультиметром в режиме прозвонки или измерения сопротивления. Установите щупы на контакты кнопки в разомкнутом состоянии – сопротивление должно стремиться к бесконечности (OL на дисплее). При нажатии сопротивление должно упасть до 0–2 Ом. Если показания не меняются, кнопка неисправна или требует замены.

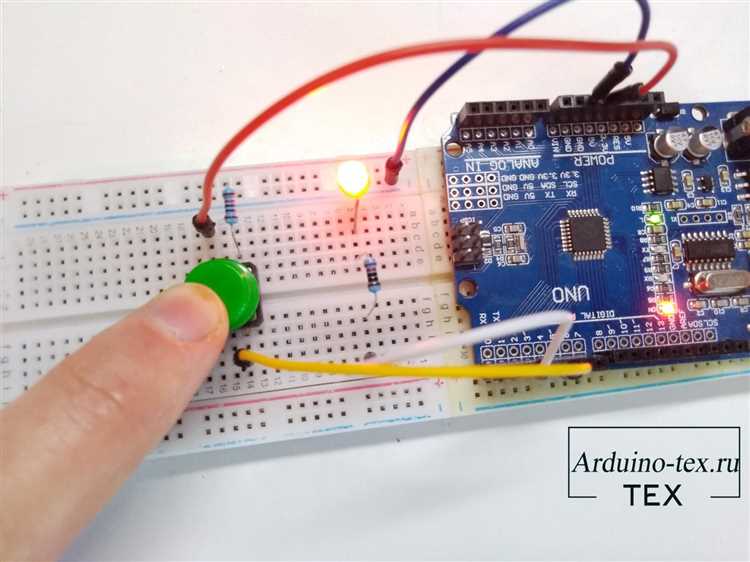

Для проверки логики работы используйте светодиод с резистором на 220–470 Ом. Подключите анод светодиода к плюсу источника питания (3–5 В), катод – к одному из контактов кнопки, второй контакт кнопки соедините с минусом. При нажатии светодиод должен загораться, при отпускании – гаснуть. Если свечение нестабильно или отсутствует, проверьте пайку контактов и целостность проводов.
Измерьте напряжение на кнопке вольтметром при подаче питания. В разомкнутом состоянии на разомкнутых контактах должно быть напряжение источника (например, 5 В), при нажатии – 0 В. Если напряжение не падает до нуля, возможен дефект кнопки или короткое замыкание в цепи. Для механических кнопок с самовозвратом убедитесь, что возврат происходит без задержек – застревание контактов приведет к ложным срабатываниям моторчика.
Проверьте кнопку на дребезг контактов с помощью осциллографа или логического анализатора. Подключите один канал к контакту кнопки, второй – к земле. При нажатии на экране не должно быть множественных импульсов – только один четкий фронт сигнала. Если дребезг присутствует, добавьте в схему RC-цепочку (10 кОм + 0,1 мкФ) или используйте программную фильтрацию в микроконтроллере.
Для кнопок с фиксацией (тумблеров) протестируйте оба положения. В одном положении цепь должна быть разомкнута, в другом – замкнута. Проверьте надежность фиксации: кнопка не должна самопроизвольно переключаться при легком касании или вибрации. Если фиксация слабая, замените кнопку на модель с более жестким механизмом.
После всех проверок подайте на кнопку максимальное рабочее напряжение, указанное в даташите (обычно 12–24 В для механических кнопок). Убедитесь, что корпус не нагревается, а контакты не искрят при переключении. Если наблюдаются искры или нагрев, кнопка не подходит для вашей нагрузки – выберите модель с большим током коммутации (например, 10 А вместо 1 А).
Запуск моторчика и устранение неполадок
После сборки цепи подайте питание и нажмите кнопку. Если моторчик не запускается, первым делом проверьте полярность подключения: красный провод (+) должен идти к положительному контакту источника, чёрный (–) – к отрицательному. Для моторов постоянного тока напряжением 3–6 В ошибка в полярности не приведёт к повреждению, но вращение будет в обратную сторону или отсутствовать. При использовании драйвера L298N убедитесь, что перемычка включена, а входы IN1/IN2 подключены к управляющим сигналам.
Если моторчик гудит, но не вращается, проверьте напряжение на его клеммах мультиметром. При номинальном питании 5 В падение ниже 3 В указывает на недостаточную мощность источника или короткое замыкание в цепи. Замените батарею на свежую или используйте блок питания с током не менее 500 мА. Для моторов с редуктором возможна механическая блокировка: отсоедините вал и проверьте свободное вращение рукой.
Перегрев моторчика в первые секунды работы – признак перегрузки или неверного напряжения. Для моторов 6 В подача 9 В приведёт к быстрому износу щёток и коллектора. Измерьте сопротивление обмоток: значения ниже 5 Ом для маломощных моторов указывают на межвитковое замыкание. В таком случае замените моторчик, так как ремонт обмоток нерентабелен.
Дребезг контактов кнопки может вызывать хаотичное включение моторчика. Подключите параллельно кнопке конденсатор 0,1 мкФ для фильтрации помех или используйте кнопку с встроенным подавлением дребезга. Если моторчик работает рывками, проверьте пайку соединений: холодные пайки создают высокое сопротивление, приводя к нестабильному питанию.
Шум и вибрация моторчика часто связаны с дисбалансом вала или износом подшипников. Смажьте подшипники каплей машинного масла или замените моторчик, если люфт вала превышает 0,5 мм. Для снижения шума закрепите моторчик на резиновых прокладках или используйте пластиковый корпус вместо металлического.
Фиксация и изоляция проводов после успешного подключения
Изолируйте места пайки или скруток термоусадкой с коэффициентом усадки 2:1 – она плотно облегает соединение и защищает от влаги. Нагревайте трубку строительным феном при температуре 120–150°C, двигаясь от центра к краям, чтобы избежать образования пузырей. Для участков с вибрацией (например, рядом с моторчиком) дополнительно обмотайте соединение изолентой ПВХ толщиной 0,15 мм в два слоя с нахлестом 50%.
Если провода проходят через металлические отверстия (корпус устройства), защитите их от перетирания силиконовыми втулками или гофрой диаметром на 1–2 мм больше пучка проводов. Для подвижных соединений (например, в робототехнике) используйте гибкие кабель-каналы с внутренним радиусом изгиба не менее 5 диаметров провода. Закрепите каналы к шасси через каждые 10–15 см пластиковыми хомутами или двухсторонним скотчем на вспененной основе.
При фиксации проводов к печатной плате или корпусу избегайте острых углов – минимальный радиус изгиба для одножильного провода должен быть не менее 3 его диаметров, для многожильного – 5 диаметров. Для временных макетов допустимо использовать клей-пистолет с температурой плавления до 120°C, но для постоянных сборок предпочтительны механические крепления: пластиковые клипсы, винтовые клеммы или специальные держатели для проводов.
Проверьте изоляцию мультиметром в режиме прозвонки на короткое замыкание между жилами и корпусом. Сопротивление должно стремиться к бесконечности. Для дополнительной защиты от электромагнитных помех экранируйте провода фольгированной лентой, заземлив экран на общий провод схемы. В условиях повышенной влажности обработайте места соединений силиконовым герметиком с диэлектрической прочностью не менее 15 кВ/мм.
