Ni Circuit Design Suite (CDS) – это комплексное программное решение от National Instruments, ориентированное на проектирование, моделирование и анализ электронных схем. В его состав входят три ключевых инструмента: Multisim для схемотехнического моделирования, Ultiboard для разработки печатных плат и LabVIEW для интеграции с аппаратными средствами. Версия 14.2 поддерживает более 20 000 компонентов, включая модели SPICE для аналоговых и цифровых устройств, а также специализированные библиотеки для силовой электроники и ВЧ-приложений.
Multisim позволяет проводить многовариантный анализ (Monte Carlo, worst-case) с точностью до 0,1% для линейных цепей и до 5% для нелинейных. Встроенный генератор сигналов и осциллограф с частотой дискретизации до 10 ГГц обеспечивают верификацию проектов на этапе виртуального прототипирования. Для разработчиков встраиваемых систем критически важна поддержка микроконтроллеров семейств PIC, AVR и ARM Cortex-M – в Multisim реализована косимуляция с реальным кодом через интерфейс NI ELVISmx.
Ultiboard интегрируется с Multisim через прямой экспорт списка соединений (netlist), сохраняя топологию схемы и параметры трассировки. Инструмент автоматически генерирует DRC-правила для плат с шагом 0,1 мм и поддерживает многослойные конструкции (до 32 слоёв). Для высокоскоростных приложений доступны модели импеданса и дифференциальных пар с расчётом перекрёстных помех. Экспорт в форматы Gerber RS-274X и ODB++ упрощает передачу данных на производство, а встроенный 3D-просмотр позволяет оценить механическую совместимость с корпусом.
Применение CDS оправдано в проектах, где требуется быстрая итерация между схемотехникой и физической реализацией. Например, при разработке импульсных источников питания с КПД >90% Multisim позволяет оптимизировать параметры обратной связи и фильтров без создания физических прототипов. Для ВЧ-устройств (до 3 ГГц) доступны S-параметры и модели антенн, что сокращает время настройки на 30–40% по сравнению с традиционными методами. В образовательной сфере CDS используется для обучения студентов основам аналоговой и цифровой электроники – встроенные лабораторные работы охватывают темы от транзисторных усилителей до микропроцессорных систем.
Ключевое преимущество Suite – бесшовная интеграция с аппаратным обеспечением NI. Например, платы NI myDAQ и NI ELVIS позволяют переносить виртуальные модели в реальные цепи с минимальными затратами на адаптацию. Для промышленных приложений критична совместимость с LabVIEW: пользователи могут создавать пользовательские интерфейсы для управления схемой в реальном времени, что ускоряет отладку сложных систем, таких как системы управления электродвигателями или медицинские диагностические устройства.
Ограничения Suite проявляются в крупных проектах с тысячами компонентов – производительность Multisim снижается при моделировании схем с более чем 500 узлами. Для таких задач рекомендуется разбивать проект на подсхемы или использовать специализированные инструменты, например, PSpice для аналоговых цепей или Altium Designer для сложных печатных плат. Тем не менее, для малого и среднего бизнеса, а также для образовательных учреждений CDS остаётся оптимальным решением по соотношению функциональности и стоимости.

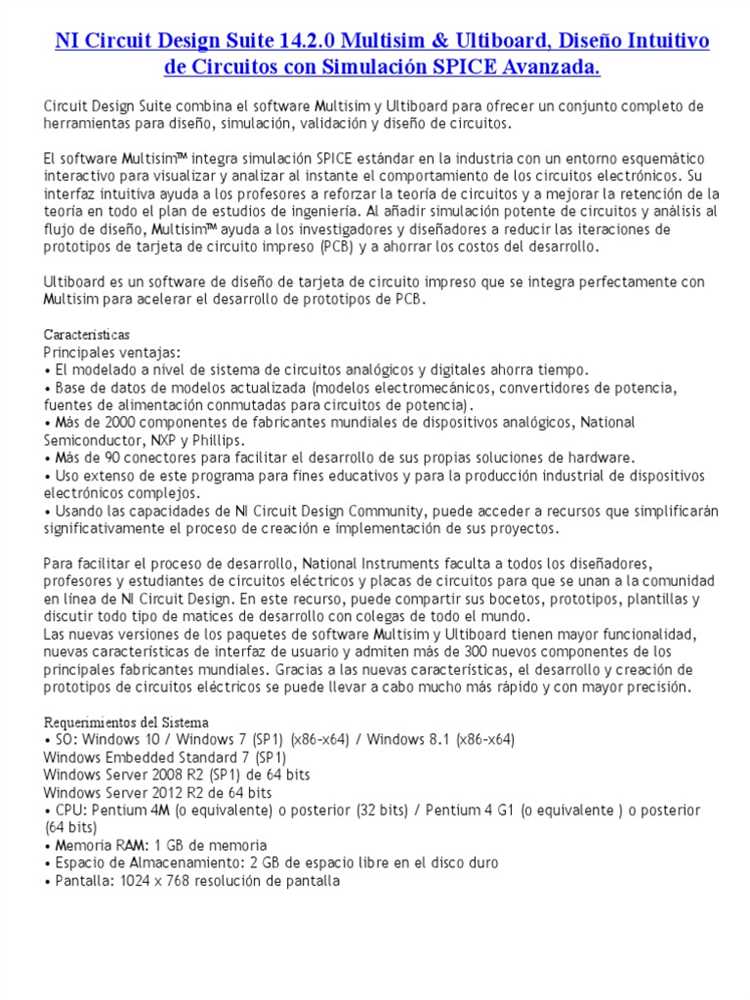

NI Circuit Design Suite: обзор возможностей и применения
NI Circuit Design Suite – интегрированный пакет для проектирования и анализа электронных схем, включающий Multisim и Ultiboard. Multisim поддерживает SPICE-моделирование с библиотекой из более чем 20 000 компонентов, включая микроконтроллеры (PIC, ARM, Arduino), аналоговые и цифровые ИС. Инструмент позволяет проводить анализ переходных процессов, частотных характеристик, шумов и чувствительности с точностью до 0,1% для линейных цепей. Ultiboard обеспечивает трассировку печатных плат с поддержкой до 32 слоёв, авторазмещением компонентов и экспортом в форматы Gerber, DXF и ODB++.
Ключевые преимущества Suite для образовательных и инженерных задач:
- Интерактивное моделирование: виртуальные осциллографы, генераторы сигналов и логические анализаторы с возможностью захвата данных в реальном времени. Поддержка 3D-визуализации для проверки механических коллизий при трассировке.
- Совместимость с оборудованием: прямое подключение к NI ELVIS, myDAQ и LabVIEW для аппаратной верификации схем. Возможность импорта/экспорта данных в форматах LTspice, PSpice и Altium Designer.
- Оптимизация проектов: встроенные инструменты для анализа целостности сигналов (SI) и электромагнитной совместимости (EMC), включая расчёт импеданса линий передачи и перекрёстных помех.
Применение Suite охватывает разработку силовой электроники, встраиваемых систем и аналоговых устройств. Например, при проектировании импульсного источника питания Multisim позволяет моделировать работу ШИМ-контроллеров (например, UC3843) с учётом паразитных параметров компонентов. Для высокочастотных приложений доступен анализ S-параметров до 10 ГГц, а Ultiboard поддерживает дифференциальные пары и слепые/скрытые переходные отверстия. В учебных целях Suite интегрируется с платформой NI Academic для создания интерактивных лабораторных работ.
Типичные ошибки пользователей и способы их избежать:
- Неправильная настройка моделей компонентов: используйте только верифицированные SPICE-модели от производителей (например, Texas Instruments, Analog Devices) или библиотеки Multisim Database. Для пассивных компонентов указывайте допуски (например, резисторы 1% вместо идеальных).
- Игнорирование паразитных эффектов: при частотах выше 1 МГц добавляйте паразитные ёмкости и индуктивности проводников (доступно через меню «Place → Parasitic»). Для высокоскоростных цифровых схем используйте IBIS-модели вместо идеальных переключателей.
- Ошибки трассировки в Ultiboard: перед экспортом в производство запускайте DRC (Design Rule Check) с параметрами, соответствующими требованиям производителя плат (например, минимальная ширина проводника 0,15 мм для JLCPCB).
Для повышения эффективности работы рекомендуется использовать горячие клавиши (например, Ctrl+W для быстрого добавления проводника) и скрипты на языке LabVIEW для автоматизации рутинных задач, таких как массовое изменение параметров компонентов. При работе с большими проектами (более 1000 компонентов) отключайте ненужные виды анализа и используйте режим «Fast Simulation» для ускорения расчётов. Версия Suite 14.2 поддерживает параллельные вычисления на многоядерных процессорах, что сокращает время моделирования до 40% для сложных схем.

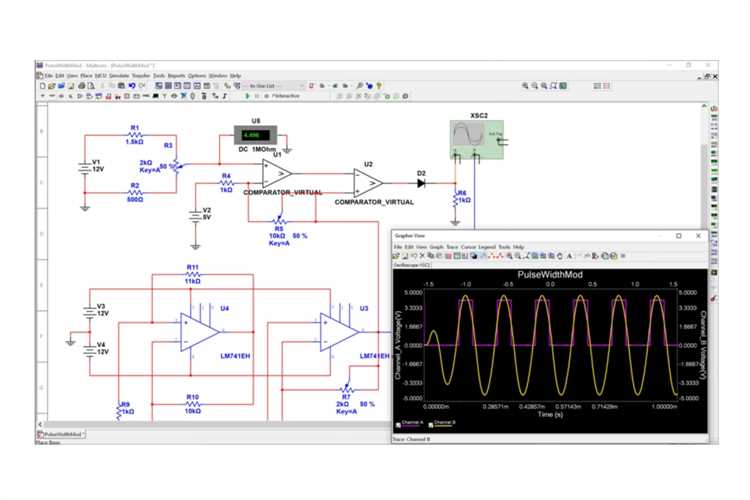

Как моделировать аналоговые и цифровые схемы в Multisim
Multisim позволяет моделировать аналоговые схемы с точностью до SPICE-параметров компонентов. Для начала работы добавьте элементы из библиотеки: резисторы, конденсаторы, транзисторы (например, 2N2222 для биполярных или IRF540 для MOSFET), операционные усилители (LM358, TL081) и источники сигналов (AC_VOLTAGE, PULSE_VOLTAGE). При анализе усилителей или фильтров используйте инструменты AC Analysis для частотных характеристик и Transient Analysis для временных диаграмм. Для точной настройки параметров компонентов (например, коэффициента усиления ОУ или емкости конденсатора) щелкните правой кнопкой мыши по элементу и выберите Properties – здесь же можно задать допуски для анализа разброса (Monte Carlo). При моделировании импульсных источников питания настройте PWM-контроллеры (например, UC3843) с помощью виртуальных осциллографов и логических анализаторов для контроля формы сигнала и временных задержек.
- Для цифровых схем используйте библиотеку TTL или CMOS (например,
74LS00,CD4011) и виртуальные инструменты: Logic Analyzer для отслеживания состояний шины, Word Generator для подачи тестовых последовательностей и Digital Probe для индикации логических уровней. При проектировании конечных автоматов или счетчиков применяйте State Machine из панели инструментов – это упрощает визуализацию переходов между состояниями. Для проверки временных характеристик (задержек распространения, времени установления) запустите Transient Analysis с шагом не более 1 нс. При работе с микроконтроллерами (например,PIC16F84) подключите MCU Module и загрузите прошивку в формате.hex– Multisim эмулирует работу процессора с учетом тактовой частоты и периферии (таймеры, UART). - Оптимизируйте схемы с помощью Parameter Sweep: варьируйте значения резисторов, напряжения питания или температуры, чтобы выявить критические режимы работы. Для смешанных аналого-цифровых схем (например, АЦП на базе
ADC0804) используйте Mixed-Mode Simulation – это позволяет одновременно анализировать аналоговые сигналы на входе и цифровые на выходе. При возникновении ошибок конвергенции в SPICE-модели уменьшите шаг анализа (Maximum Time Step в настройках Transient Analysis) или замените идеальные модели компонентов на реальные (например,VIRTUAL_RESISTORнаRESISTOR_1%).
Инструменты анализа цепей: от постоянного тока до частотных характеристик
NI Circuit Design Suite предоставляет набор инструментов для анализа электрических цепей, охватывающий весь спектр задач – от статического режима до высокочастотных приложений. В основе лежит модуль Multisim, который интегрирует симуляцию SPICE с интерактивными возможностями. Для анализа постоянного тока (DC) доступен инструмент DC Operating Point, позволяющий определять напряжения в узлах и токи через ветви с точностью до 0,1 мВ и 1 нА. Это критично для проверки рабочих точек транзисторов, стабилизаторов напряжения и схем смещения.
Переходные процессы моделируются с помощью Transient Analysis, где шаг интегрирования настраивается в пределах от 1 пс до 1 мс. Для схем с импульсными источниками рекомендуется использовать метод трапеций (Trapezoidal) при частотах выше 1 МГц – он минимизирует численную дисперсию. В случае резонансных контуров или фильтров ключевым параметром становится максимальная частота дискретизации, которая должна превышать верхнюю границу сигнала не менее чем в 10 раз.
Анализ частотных характеристик реализован через AC Analysis, где диапазон сканирования задается от 1 мкГц до 100 ГГц. Для усилителей и фильтров важно учитывать разрешение по частоте: при логарифмическом масштабе шаг в 10 точек на декаду обеспечивает достаточную детализацию АЧХ и ФЧХ. В Multisim предусмотрена автоматическая коррекция импеданса источников и нагрузок, что исключает необходимость ручного пересчета параметров при изменении конфигурации цепи.

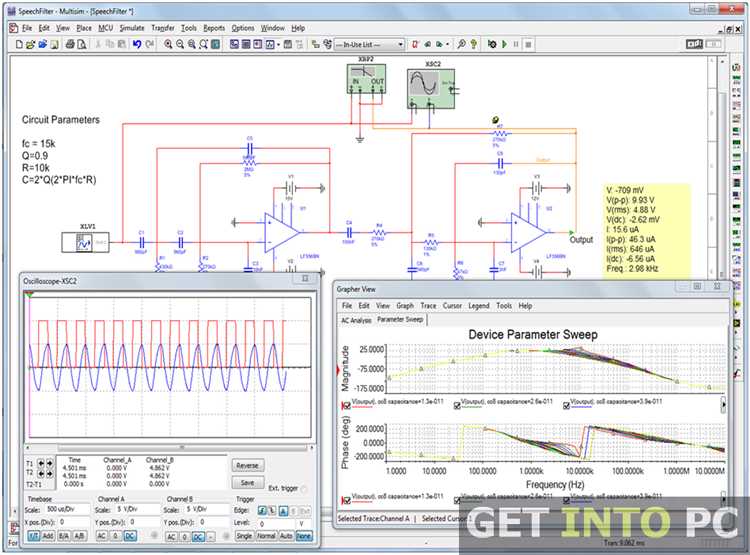

Для оценки устойчивости схем с обратной связью применяется Pole-Zero Analysis, который выявляет полюса и нули передаточной функции. Критерий Найквиста реализован через Nyquist Plot, где запас по фазе и амплитуде отображается в реальном времени. В высокочастотных схемах (f > 100 МГц) рекомендуется использовать модели компонентов с распределенными параметрами, например, линии передачи с потерями (TLine), чтобы избежать ошибок из-за паразитных эффектов.
