Датчик положения коленчатого вала (ДПКВ) на двигателе GA16DE – ключевой элемент системы зажигания и впрыска топлива. Его неисправность приводит к невозможности запуска мотора или нестабильной работе на холостых оборотах. На этом двигателе, устанавливаемом на автомобили Nissan (например, Almera, Primera, Sentra), датчик расположен в труднодоступном месте, что усложняет диагностику и замену.
ДПКВ на GA16DE находится с правой стороны блока цилиндров, ближе к маховику. Чтобы добраться до него, потребуется снять правое переднее колесо, подкрылок и защитный кожух ремня ГРМ. Датчик крепится одним болтом на 10 и подключается через двухконтактный разъем. При демонтаже важно не повредить уплотнительное кольцо – его износ может вызвать подсос воздуха и сбои в работе двигателя.
Для проверки датчика используйте мультиметр: сопротивление обмотки должно составлять 200–270 Ом. Если показания выходят за эти пределы или сигнал отсутствует, замените датчик. При установке нового следите за правильным положением метки на маховике – смещение даже на несколько миллиметров приведет к ошибкам синхронизации. После замены сбросьте ошибки ЭБУ сканером или отключением клеммы аккумулятора на 10 минут.
Как определить расположение датчика коленвала на двигателе Ga16de
Ориентиром служит шкив коленвала: датчик находится примерно на 10–15 см левее и ниже его оси. Провод от датчика идёт вверх, подключаясь к жгуту проводки через трёхконтактный разъём. Если двигатель загрязнён, очистите поверхность картера – датчик часто скрыт под слоем масла и грязи.
На Ga16de датчик коленвала индуктивного типа, поэтому его легко отличить по металлическому корпусу с резьбовой частью и выступающим наконечником. Внешний диаметр корпуса – 22 мм, длина – около 60 мм. При демонтаже будьте осторожны: наконечник хрупкий и может сломаться при сильном ударе или перекосе.
Если визуальный осмотр не дал результатов, воспользуйтесь электрической схемой двигателя. Датчик подключается к ЭБУ через контакты 49 (сигнал) и 50 (масса) разъёма ECM. Прозвоните проводку мультиметром: сопротивление исправного датчика должно быть в пределах 200–1000 Ом при температуре 20°C.
В редких случаях датчик может быть установлен нестандартно – например, на некоторых модификациях с АКПП он смещён на 2–3 см в сторону коробки передач. Если после проверки всех указанных мест датчик не обнаружен, сверьтесь с сервисным мануалом для вашего года выпуска (1990–1999) – возможны конструктивные изменения в зависимости от рынка сбыта.

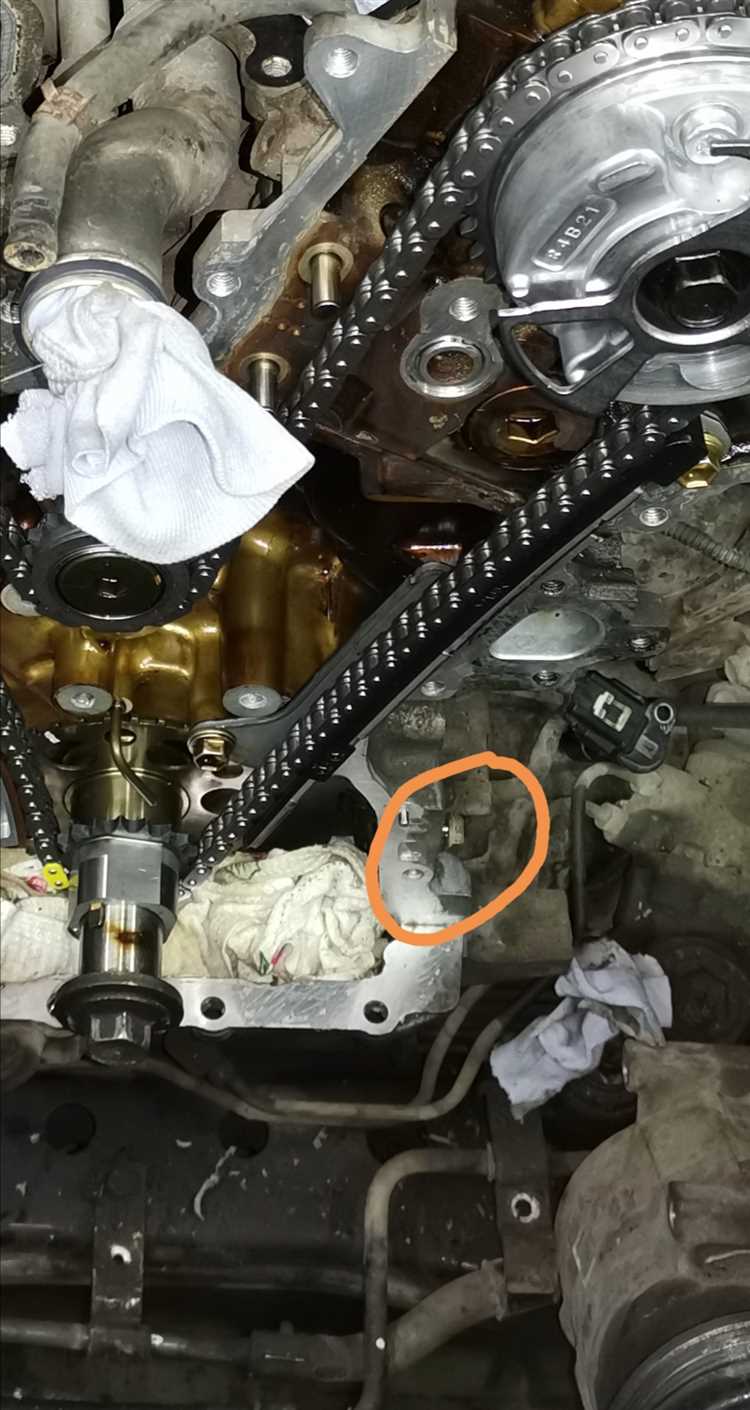

Какие внешние признаки помогают найти датчик коленвала Ga16de
На двигателе Ga16de датчик установлен на специальном приливе блока цилиндров, примерно на уровне шкива коленвала. Чтобы его обнаружить, ищите выступающий цилиндрический элемент диаметром около 20 мм, направленный перпендикулярно оси коленвала. Рядом часто проходит жгут проводов, закрепленный пластиковыми хомутами, что упрощает идентификацию.
Еще один признак – наличие тонкого металлического штифта или зубчатого диска (реперного кольца) на маховике, который находится в непосредственной близости от датчика. Этот элемент генерирует сигнал для работы датчика, поэтому его присутствие подтверждает правильность поиска. Если маховик виден через технологическое отверстие в картере сцепления, датчик будет расположен чуть выше или сбоку от него.
Корпус датчика Ga16de имеет характерную форму с небольшим выступом на конце, где находится чувствительный элемент. Этот выступ часто загрязнен маслом или металлической пылью, что делает его более заметным. Если на блоке цилиндров есть следы подтекания масла, датчик обычно находится выше зоны загрязнения, так как масло стекает вниз.
Для точного определения положения датчика используйте схему двигателя или руководство по ремонту. В большинстве случаев он крепится одним болтом на 10 мм, а его разъем направлен в сторону задней части моторного отсека. Если разъем повернут вниз или вбок, это также помогает отличить его от других датчиков, например, датчика детонации, который обычно расположен выше.
При поиске избегайте путать датчик коленвала с датчиком скорости или датчиком положения распредвала. Последний чаще всего установлен на головке блока цилиндров и имеет другой тип разъема. Если на блоке цилиндров есть два похожих датчика, ближайший к маховику – искомый.
Где искать датчик коленвала на блоке цилиндров двигателя Ga16de
Датчик положения коленчатого вала (ДПКВ) на двигателе Ga16de расположен в нижней части блока цилиндров, с правой стороны по ходу движения автомобиля. Его позиция обусловлена необходимостью считывания сигнала с задающего диска (реперного кольца), закреплённого на коленвале. Для точного определения местоположения потребуется доступ снизу – через смотровую яму или подъёмник.
Основные ориентиры для поиска:
- Масляный поддон – датчик находится чуть выше его задней части, ближе к коробке передач.
- Стартер – ДПКВ расположен примерно на 10–15 см левее и ниже стартера, если смотреть на двигатель спереди.
- Трубка щупа уровня масла – датчик находится почти на одной линии с ней, но ближе к задней части блока.
Внешне ДПКВ Ga16de представляет собой цилиндрический корпус чёрного или тёмно-серого цвета с электрическим разъёмом на конце. К блоку цилиндров он крепится одним болтом M6 с шестигранной головкой под ключ на 10 мм. Длина корпуса датчика – около 60 мм, диаметр – 20 мм.
Для демонтажа потребуется снять защитный кожух двигателя (если установлен) и, возможно, отсоединить кронштейн жгута проводов. Разъём датчика фиксируется пластиковой защёлкой – её нужно отжать пальцем или отвёрткой, прежде чем тянуть за колодку. При установке нового датчика важно соблюсти зазор между его наконечником и задающим диском: он должен составлять 0,5–1,5 мм.
На двигателях Ga16de с автоматической коробкой передач доступ к датчику может быть осложнён наличием гидротрансформатора и дополнительных кронштейнов. В таких случаях рекомендуется снять переднее правое колесо и подкрылок, чтобы получить больше пространства для манёвров. При работе в стеснённых условиях удобно использовать трещотку с удлинителем и головкой на 10 мм.
Если после замены датчика двигатель не запускается или работает с перебоями, проверьте целостность проводки и разъёма. Частая проблема – окисление контактов в колодке, что приводит к отсутствию сигнала. Для диагностики используйте мультиметр: сопротивление исправного датчика должно быть в пределах 200–500 Ом, а напряжение на сигнальном проводе при прокрутке стартером – не менее 0,5 В.
На некоторых модификациях Ga16de (особенно в кузовах N14 и P10) датчик может быть скрыт под слоем грязи или масляных отложений. Перед демонтажем очистите область вокруг датчика сжатым воздухом или очистителем тормозов, чтобы избежать попадания загрязнений в отверстие блока цилиндров. При установке нового датчика нанесите на резьбу тонкий слой герметика для предотвращения протечек масла.
В случае затруднений с определением точного местоположения ДПКВ обратитесь к сервисной документации Nissan для вашего года выпуска. В мануалах приведены схемы с координатами датчика относительно других элементов двигателя, а также указаны каталожные номера оригинальных запчастей: 23731-40X00 (для ранних версий) и 23731-40X01 (для поздних).
Как отличить датчик коленвала от других датчиков на Ga16de
Датчик положения коленвала (ДПКВ) на двигателе Ga16de расположен в нижней части блока цилиндров, с правой стороны (по ходу движения), рядом с маховиком. Его корпус выполнен из черного пластика с металлическим крепежным фланцем и имеет единственный разъем с двумя проводами (обычно черного и белого цвета). В отличие от датчика распредвала (ДПРВ), который установлен на головке блока и имеет аналогичный разъем, ДПКВ крепится болтом к картеру сцепления и направлен на зубчатый венец маховика. Еще один ключевой признак – датчик температуры охлаждающей жидкости (ДТОЖ) и датчик детонации (ДД) имеют другие формы и расположение: ДТОЖ вкручивается в корпус термостата, а ДД – в блок цилиндров сверху.
Для точной идентификации отсоедините разъем и измерьте сопротивление мультиметром: у ДПКВ Ga16de оно должно составлять 500–700 Ом при 20°C. Другие датчики покажут иные значения – например, ДТОЖ при той же температуре выдаст около 2,5 кОм. Также обратите внимание на длину провода: у ДПКВ он короче (около 30 см), чем у ДПРВ, который подключается к жгуту головки блока.
Какие инструменты понадобятся для доступа к датчику коленвала Ga16de
Для демонтажа датчика коленвала на двигателе Ga16de потребуется минимальный набор инструментов: торцевая головка на 10 мм с удлинителем (длина 100–150 мм) для откручивания крепежного болта, трещотка с мелким шагом (1/4 дюйма) для работы в ограниченном пространстве, а также плоская отвертка с тонким жалом (ширина 3–4 мм) для отсоединения электрического разъема. Дополнительно пригодится динамометрический ключ с диапазоном 5–20 Н·м для затяжки болта с моментом 10–12 Н·м при обратной установке. Если датчик прикипел, используйте проникающую смазку (например, WD-40) и пластиковый клин для аккуратного извлечения без повреждения корпуса.
Работать удобнее с подъемником или ямой, но при их отсутствии достаточно домкрата и страховочных упоров для передней части автомобиля. Обязательно отключите минусовую клемму аккумулятора перед началом работ, чтобы избежать короткого замыкания при случайном касании проводки. Для проверки датчика после демонтажа используйте мультиметр в режиме измерения сопротивления (диапазон 200–1000 Ом) – исправный датчик Ga16de должен показывать 500–600 Ом при температуре 20°C.
Пошаговая инструкция по снятию защиты для доступа к датчику коленвала
Датчик коленвала Ga16de расположен в нижней части двигателя, за шкивом коленчатого вала. Для доступа к нему потребуется демонтировать пластиковую или металлическую защиту картера. На большинстве моделей с этим двигателем защита крепится на 6–8 болтах или саморезах, расположенных по периметру. Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности, а двигатель полностью остыл.
Подготовьте инструменты: торцевую головку на 10 мм или 12 мм (в зависимости от типа крепежа), трещотку, удлинитель и отвёртку с плоским жалом. На некоторых модификациях защиты могут использоваться болты с головкой под ключ на 13 мм. Проверьте наличие коррозии на крепеже – при необходимости обработайте резьбовые соединения проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа.
Начните с передней части защиты. Здесь обычно расположены 2–3 болта, фиксирующие её к подрамнику или поперечине. Открутите их полностью, но не вынимайте – защита может провиснуть, что облегчит доступ к остальным креплениям. Если автомобиль оборудован дополнительной шумоизоляцией, аккуратно отогните её край, чтобы не повредить материал.
Перейдите к задней части защиты. Здесь болты часто скрыты за элементами подвески или выхлопной системы. Используйте удлинитель для трещотки, чтобы добраться до труднодоступных мест. На некоторых моделях Nissan Almera или Primera задний крепёж может быть выполнен в виде пластиковых клипс – их нужно поддеть отвёрткой, избегая резких движений, чтобы не сломать фиксаторы.
После снятия всех болтов аккуратно опустите защиту вниз. Если она не поддаётся, проверьте наличие дополнительных креплений – иногда производитель устанавливает скрытые винты или защёлки по бокам. Не применяйте силу: пластиковые защиты легко трескаются, а металлические могут деформироваться. При необходимости слегка покачайте защиту из стороны в сторону, чтобы освободить её от уплотнительных резинок.
После демонтажа защиты осмотрите пространство вокруг датчика коленвала. На двигателе Ga16de он расположен с правой стороны (по ходу движения), за шкивом коленвала, в непосредственной близости от масляного поддона. Убедитесь, что проводка датчика не пережата и не имеет повреждений – это частая причина ошибок P0335 или P0340. При наличии грязи или масляных отложений очистите зону вокруг датчика ветошью, смоченной в очистителе тормозов.
Перед обратной установкой защиты проверьте состояние уплотнительных резинок и крепёжных отверстий. При обнаружении трещин или деформаций замените защиту на новую – повреждённая не обеспечит должной защиты от грязи и влаги. Затягивайте болты крест-накрест, начиная с передних, чтобы избежать перекосов. Момент затяжки для металлической защиты – 10–12 Н·м, для пластиковой – 5–7 Н·м.

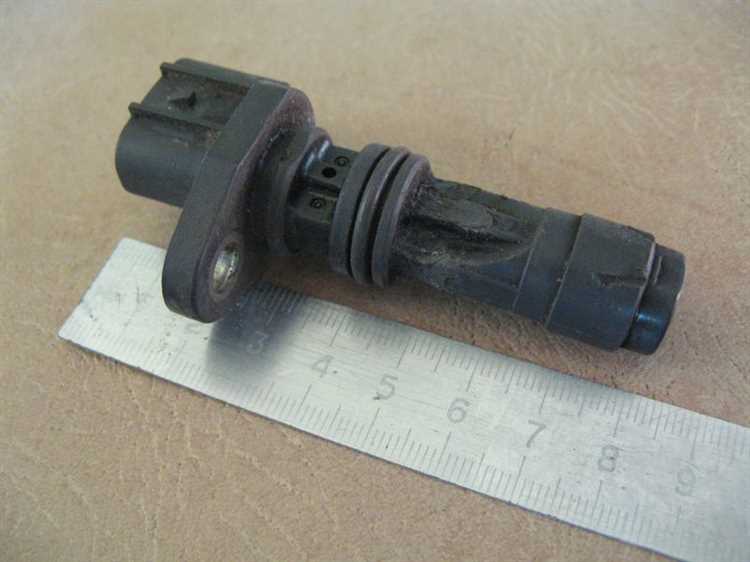

Типичные ошибки при поиске датчика коленвала на двигателе Ga16de
Первая и самая распространённая ошибка – поиск датчика в районе шкива коленвала. На Ga16de он расположен не на передней крышке двигателя, как на многих других моторах, а с правой стороны блока цилиндров, ближе к маховику. Часто владельцы путают его с датчиком положения распредвала, который действительно стоит на головке блока. Чтобы не тратить время, ориентируйтесь на проводку: кабель датчика коленвала идёт напрямую к ЭБУ, минуя промежуточные разъёмы.
Вторая ошибка – игнорирование маркировки разъёма. На Ga16de датчик коленвала подключается через двухконтактный разъём чёрного цвета с характерным выступом для фиксации. Если на проводах нет обозначений или разъём трёхконтактный, вы ищете не тот элемент. Проверьте схему электропроводки: контакты датчика обозначены как «CKP» или «NE», а не «CMP» (распредвал).
Третья проблема – неверная диагностика при демонтаже. Датчик крепится одним болтом на 10, но его корпус часто прикипает к блоку. При попытке вытащить его силой легко повредить уплотнительное кольцо или сам сенсор. Перед снятием обработайте место посадки проникающей смазкой и аккуратно подденьте датчик плоской отвёрткой, избегая ударов по корпусу.
Наконец, многие забывают о проверке зазора между датчиком и задающим диском на маховике. На Ga16de он должен составлять 0,5–1,5 мм. Если датчик установлен слишком далеко или близко, ЭБУ не получит корректный сигнал, что приведёт к ошибкам P0335 или P0336. После установки нового датчика обязательно измерьте зазор щупом и отрегулируйте при необходимости.
Как проверить работоспособность датчика коленвала после его обнаружения
Для диагностики датчика коленвала Ga16de потребуется мультиметр с режимом измерения сопротивления (омметр) и переменного напряжения (AC). Отсоедините разъем датчика, установите мультиметр на предел 200 Ом и измерьте сопротивление между контактами: нормальное значение – 200–1000 Ом (точные данные уточняйте в сервисной документации для вашего года выпуска). Если сопротивление выходит за пределы или равно бесконечности, датчик неисправен. Проверьте также отсутствие короткого замыкания на массу: подключите один щуп к любому контакту, второй – к корпусу двигателя – сопротивление должно стремиться к бесконечности.
Для проверки сигнала датчика подключите мультиметр в режиме AC (20 В) к контактам разъема при прокрутке стартером. Напряжение должно составлять 0,2–2 В (зависит от оборотов). Альтернативный метод – подключение осциллографа: на экране должен отображаться четкий синусоидальный или прямоугольный сигнал без провалов и шумов. При отсутствии сигнала или его искажении проверьте:
- зазор между датчиком и задающим диском (0,2–0,4 мм для Ga16de);
- целостность проводки от датчика до ЭБУ (обрыв, окисление контактов);
- состояние задающего диска (отсутствие повреждений зубьев, смещения).
Если все параметры в норме, но сигнал отсутствует – замените датчик.
