Сайлентблоки передних рычагов на Нива Шевроле требуют замены каждые 50–70 тыс. км пробега, а при активной эксплуатации по бездорожью – и раньше. Износ этих элементов проявляется стуками в подвеске, ухудшением управляемости и неравномерным износом шин. В отличие от задних сайлентблоков, передние испытывают большие нагрузки, поэтому их состояние нужно проверять при каждом ТО.
Для работы потребуются: съемник сайлентблоков (артикул 2121-2904182), пресс или тиски, молоток, зубило, ключи на 17, 19 и 22, а также новые сайлентблоки – оригинальные (артикул 2121-2904180) или аналоги от Febi, Lemforder или Corteco. Перед началом демонтажа зафиксируйте автомобиль на подъемнике или смотровой яме, снимите колесо и отсоедините стабилизатор поперечной устойчивости.
Старые сайлентблоки часто прикипают к рычагу, поэтому их выпрессовка может занять время. Используйте съемник или аккуратно выбивайте их зубилом, избегая повреждения посадочного места. Новые сайлентблоки перед установкой смажьте мыльным раствором или специальной смазкой – это облегчит запрессовку. После сборки обязательно проверьте углы установки колес на стенде.
Не экономьте на качестве деталей: дешевые аналоги быстро выходят из строя, особенно при эксплуатации на грунтовых дорогах. Если у вас нет опыта работы с подвеской, замена сайлентблоков может занять 3–4 часа. В противном случае – не более 2 часов на сторону.
Какие инструменты и материалы понадобятся для замены сайлентблоков
Для замены сайлентблоков передних рычагов Нивы Шевроле потребуется набор головок от 13 до 22 мм с удлинителями и карданным шарниром – стандартный комплект не всегда достаточен из-за ограниченного пространства. Обязательны торцевые ключи на 17 и 19 мм для откручивания гаек крепления рычагов и стабилизатора, а также накидной ключ на 24 мм для шаровой опоры. Шестигранник на 6 мм пригодится для фиксации болтов при откручивании гаек.
Съёмник сайлентблоков – специализированный инструмент, без которого обойтись сложно. Универсальные модели с резьбовым штоком и набором чашек под разные диаметры (от 40 до 60 мм) подойдут для передних и задних рычагов. Альтернатива – самодельный съёмник из болта М16, двух гаек, шайб и отрезка трубы подходящего диаметра, но его эффективность ниже.
Молоток весом 1–1,5 кг и зубило с шириной лезвия 10–15 мм необходимы для выбивания старых сайлентблоков, если съёмник не справляется. Для запрессовки новых деталей используйте оправки – подойдут обрезки труб с внутренним диаметром чуть больше наружного диаметра сайлентблока (около 50–55 мм для передних рычагов). Запрессовывать молотком напрямую нельзя: риск повредить резину или сместить металлическую втулку.
Домкрат и подставки под кузов – обязательны для безопасного подъёма автомобиля. Поддомкрачивать нужно за штатные точки на лонжеронах, а не за пороги. Дополнительно потребуются противооткатные упоры под задние колёса и страховочная цепь или трос, если работа ведётся на неровной поверхности. Без них рычаг после снятия может резко опуститься, травмировав руки.
Смазка на основе дисульфида молибдена (например, ШРУС-4 или аналоги) облегчит запрессовку новых сайлентблоков и защитит металл от коррозии. Силиконовая смазка не подходит – она разрушает резину. Для очистки посадочных мест от ржавчины и грязи используйте металлическую щётку и преобразователь ржавчины (типа Цинкарь). Наждачная бумага зернистостью P80–P120 пригодится для зачистки заусенцев.
Новые сайлентблоки выбирайте по каталожным номерам: для передних нижних рычагов – 2123-2904040, для верхних – 2123-2904046. Полиуретановые аналоги (например, от «Точка Опоры» или «СЭВИ») служат дольше резиновых, но жёстче передают вибрации. Оригинальные детали от ВАЗ или «БелМаг» – компромисс по цене и ресурсу. Проверяйте наличие сертификата: подделки часто имеют неровные кромки и неоднородный цвет резины.
Динамометрический ключ с диапазоном 50–150 Н·м нужен для затяжки гаек рычагов с требуемым моментом: 80–90 Н·м для передних и 100–110 Н·м для задних. Затягивать «на глаз» нельзя – перетяжка приведёт к быстрому износу сайлентблоков, недотяжка – к люфтам. Если ключа нет, используйте обычный, но затягивайте гайки с усилием, близким к максимальному для руки (примерно 30–40 кгс·см).
Дополнительные мелочи: проволока или пластиковые стяжки для фиксации тормозных шлангов при снятии рычагов, перчатки для защиты рук от масла и грязи, фонарик с магнитным креплением для подсветки труднодоступных мест. Ведро или поддон для сбора вытекающей жидкости (если снимаете стабилизатор) и тряпки для протирки деталей. Без этих инструментов работа займёт в 2–3 раза больше времени.
Как правильно подготовить автомобиль перед началом работ
Перед заменой сайлентблоков на Ниве Шевроле установите автомобиль на ровную твердую поверхность. Используйте домкрат для подъема нужной стороны, но обязательно подставьте под кузов страховочные опоры – штатные домкраты ненадежны при длительных работах. Под задние колеса подложите противооткатные упоры, даже если машина стоит на ручнике: это исключит случайное смещение.
Снимите колесо и очистите рабочую зону от грязи. Особое внимание уделите местам крепления рычагов и балки: песок и ржавчина усложнят демонтаж болтов. Для очистки используйте металлическую щетку и ветошь, при сильных загрязнениях – преобразователь ржавчины. Проверьте состояние тормозных шлангов и тросов: они не должны мешать доступу к сайлентблокам.
Подготовьте инструменты заранее. Вам понадобятся:
- Набор головок и ключей (13, 17, 19, 22 мм)
- Торцевые головки с удлинителями (для труднодоступных болтов)
- Съемник сайлентблоков или пресс (альтернатива – молоток и оправки)
- Динамометрический ключ (для затяжки с усилием 90–110 Н·м)
- WD-40 или аналоги для обработки закисших соединений
Проверьте наличие новых сайлентблоков и крепежа: болты и гайки часто требуют замены из-за деформации резьбы.
Отсоедините стабилизатор поперечной устойчивости, если он мешает доступу к нижнему рычагу. Для этого открутите две гайки на 17 мм, удерживая болты ключом на 13 мм. Снимите шаровую опору, открутив три болта на 17 мм – это облегчит демонтаж рычага. Запомните или сфотографируйте положение всех деталей: неправильная сборка приведет к нарушению углов установки колес.
Обработайте все резьбовые соединения проникающей смазкой за 10–15 минут до начала работ. Это сократит время на откручивание закисших болтов. Если болт не поддается, нагрейте его газовой горелкой – металл расширится, и резьба сдвинется. Избегайте чрезмерного усилия: сорванная резьба потребует высверливания болта или нарезки новой.
Пошаговая инструкция по снятию рычагов подвески на Нива Шевроле
Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав задние колеса противооткатными упорами. Снимите колесо с той стороны, где планируется работа, используя баллонный ключ на 19 мм. Открутите гайку ступицы головкой на 30 мм, удерживая тормозной диск от проворачивания монтировкой через суппорт.
Отсоедините шаровую опору от поворотного кулака, открутив две гайки на 17 мм. Если шаровая прикипела, воспользуйтесь съемником или аккуратно выбейте ее молотком через деревянную проставку, избегая повреждения резьбы. Отведите кулак в сторону, зафиксировав его проволокой или пластиковым хомутом, чтобы не нагружать тормозной шланг.
Снимите стабилизатор поперечной устойчивости, открутив гайки крепления стоек стабилизатора ключом на 17 мм. Если стойки приржавели, обработайте соединения проникающей смазкой за 10–15 минут до демонтажа. Отведите стабилизатор вниз, чтобы он не мешал доступу к рычагу.
Открутите болты крепления рычага к кузову: передний болт на 19 мм, задний – на 17 мм. Для заднего болта потребуется удлинитель или карданный шарнир, так как доступ ограничен. Придерживайте рычаг снизу, чтобы он не упал после откручивания последнего болта. Если болты не поддаются, нагрейте их газовой горелкой или используйте ударный гайковерт.
Снимите рычаг, аккуратно выведя его из-под автомобиля. Осмотрите посадочные места на кузове и рычаге на предмет коррозии или деформаций. При необходимости зачистите поверхности металлической щеткой и обработайте преобразователем ржавчины. Проверьте состояние сайлентблоков: если резина потрескалась или выдавилась, требуется замена.
Для облегчения установки нового рычага смажьте болты крепления графитовой смазкой или медной пастой. Это предотвратит прикипание и упростит последующий демонтаж. Если устанавливаете старый рычаг, замените сайлентблоки перед монтажом, используя специальный съемник или пресс.
Установите рычаг на место, совместив отверстия с крепежными точками на кузове. Затяните болты предварительно, не прилагая максимального усилия. Подсоедините шаровую опору к поворотному кулаку, затянув гайки моментом 50–60 Н·м. Убедитесь, что все элементы подвески находятся в правильном положении перед окончательной затяжкой.
Опустите автомобиль и затяните все болты крепления рычага моментом 80–100 Н·м в последовательности: передний болт, задний болт. Установите колесо, затянув гайки крест-накрест моментом 90–110 Н·м. Прокатитесь на небольшое расстояние, затем повторно проверьте затяжку всех соединений.
Способы выпрессовки старых сайлентблоков без специального оборудования
Самый доступный метод – использование подручных инструментов и физической силы. Потребуются: молоток (весом 800–1000 г), зубило или мощная отвёртка, тиски (если рычаг можно зажать), а также металлическая труба или головка подходящего диаметра (на 2–3 мм меньше внешнего диаметра сайлентблока). Алгоритм действий:
- Зафиксируйте рычаг в тисках или на прочной поверхности, чтобы он не смещался при ударах.
- Установите трубу или головку на край сайлентблока, направляя усилие строго по оси отверстия.
- Наносите резкие удары молотком по трубе, постепенно смещая её к центру детали. Для облегчения процесса смажьте посадочное место проникающей смазкой (WD-40, жидкий ключ) за 10–15 минут до работы.
- Если сайлентблок закис, чередуйте удары с нагревом горелкой (до 150–200°C) – металл расширится, а резина потеряет эластичность.
Для деликатного демонтажа без повреждения рычага подойдёт метод «выдавливания» с помощью болта и гаек. Возьмите болт М12–М16 длиной 150–200 мм, две гайки и шайбы с диаметром, превышающим внутреннее отверстие сайлентблока на 5–7 мм. Соберите конструкцию: шайба – сайлентблок – шайба – гайка, затем затягивайте вторую гайку, создавая давление. По мере затяжки сайлентблок будет выходить из посадочного места. Этот способ эффективен для сайлентблоков передних рычагов Нивы Шевроле, где доступ ограничен, а риск деформации рычага минимален.
Техника установки новых сайлентблоков в рычаги подвески
Запрессовку выполняйте с помощью гидравлического пресса или специального съемника. Для Нивы Шевроле подходят сайлентблоки с наружным диаметром 40–42 мм (передний рычаг) и 38–40 мм (задний). Установите рычаг на оправку так, чтобы усилие прикладывалось строго перпендикулярно плоскости сайлентблока. Избегайте перекосов – даже небольшой угол приведет к неравномерному распределению нагрузки и преждевременному износу.
- Для запрессовки без пресса используйте болт М14×1,5 длиной 150–180 мм, две широкие шайбы (диаметр не менее 50 мм) и гайку. Соберите конструкцию: шайба – рычаг – сайлентблок – шайба – гайка. Затягивайте гайку равномерно, контролируя положение сайлентблока через каждые 2–3 оборота.
- Если сайлентблок идет туго, не применяйте ударные нагрузки – используйте проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
- После запрессовки проверьте глубину посадки: сайлентблок должен утопать в рычаге на 2–3 мм от края, иначе при затяжке болтов возможна деформация резины.
Затяжку крепежных болтов рычага проводите только на нагруженной подвеске. Поднимите автомобиль домкратом, установите под рычаг подставку и опустите машину так, чтобы колесо касалось земли. Момент затяжки болтов переднего рычага – 90–110 Н·м, заднего – 70–90 Н·м. Используйте динамометрический ключ: перетяжка приведет к разрушению резины, недотяжка – к люфтам и стукам.
После установки проведите тестовый заезд на скорости до 60 км/ч по ровной дороге. Прислушайтесь к звукам подвески: скрипы или стуки указывают на неправильную посадку сайлентблоков или повреждение резины. Если деталь запрессована корректно, через 500–1000 км пробега подтяните болты рычагов повторно – это компенсирует усадку резины и предотвратит ослабление крепежа.
Особенности сборки и установки рычагов обратно на автомобиль
Перед установкой рычагов убедитесь, что все посадочные поверхности очищены от грязи и ржавчины – даже минимальные загрязнения приведут к перекосу сайлентблоков и ускоренному износу. Нанесите тонкий слой графитовой смазки на внутренние обоймы новых сайлентблоков и внешние поверхности рычагов, чтобы облегчить монтаж и предотвратить заклинивание. При затяжке болтов крепления рычагов к кузову соблюдайте момент затяжки: для передних нижних рычагов – 90–110 Н·м, для верхних – 70–90 Н·м. Затягивайте крепеж только на нагруженной подвеске (автомобиль стоит на колесах), иначе сайлентблоки будут работать под неправильным углом, что сократит их ресурс.

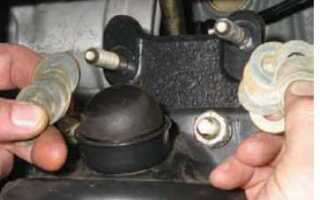

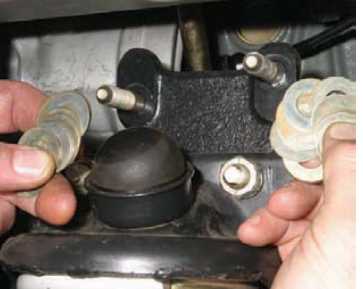

При установке задних рычагов Нивы Шевроле обратите внимание на положение регулировочных шайб – они отвечают за угол продольного наклона оси поворота (кастор). Стандартный набор включает шайбы толщиной 1, 2 и 3 мм; изменение их количества или расположения влияет на управляемость. После сборки проверьте схождение колес: допустимое отклонение для передней оси – ±1 мм, для задней – ±2 мм. Если после установки рычагов появился стук при проезде неровностей, проверьте затяжку болтов крепления амортизаторов (момент 50–70 Н·м) и состояние резиновых втулок стабилизатора.
Проверка и регулировка углов установки колес после замены
После замены сайлентблоков на Ниве Шевроле проверка углов установки колес обязательна – даже незначительное смещение рычагов подвески может изменить схождение на 0,5–1,5 мм, что приведет к неравномерному износу шин уже через 1000–1500 км. Используйте стенд 3D-развал-схождения с точностью измерений не ниже 0,1° или лазерный прибор с адаптерами для ступиц. Начните с контроля развала: на передней оси допустимый диапазон составляет -0°10′ ± 20′, на задней – 0° ± 30′. Если значения выходят за пределы, отрегулируйте развал эксцентриковыми болтами нижних рычагов (момент затяжки 90–110 Н·м) или прокладками под верхними опорами пружин.
Схождение на Ниве Шевроле регулируется поперечной рулевой тягой: вращайте муфту на одинаковое количество оборотов с обеих сторон, добиваясь значения 0±2 мм для передней оси и 2±2 мм для задней. После регулировки затяните контргайки тяг с усилием 50–60 Н·м и повторно проверьте параметры – смещение колес при затяжке может достигать 0,3 мм. Если автомобиль тянет в сторону, проверьте продольный угол наклона шкворня (кастер): на передней оси он должен составлять 3°30′ ± 30′, на задней – 0° ± 30′. При необходимости корректируйте кастер изменением положения регулировочных шайб на верхних рычагах (толщина шайб – 1,5 мм, шаг регулировки – 0,5°).
