Тормозные диски на Киа Рио 3 требуют замены при достижении предельного износа – 20 мм для передних (номинальная толщина 22 мм) и 8 мм для задних (номинальная 10 мм). Критический износ сопровождается вибрацией педали тормоза, скрежетом или увеличением тормозного пути. Производитель рекомендует менять диски парами, даже если поврежден только один, чтобы избежать неравномерного износа колодок и снижения эффективности торможения.
Для работы потребуются: домкрат, баллонный ключ, торцевые головки на 14, 17 и 19 мм, шестигранник на 5 мм, молоток, отвертка с плоским шлицем, динамометрический ключ (момент затяжки суппорта – 25–30 Н·м), новые диски (артикулы 51712-1R000 для передних, 58411-1R000 для задних) и колодки. Перед началом слейте часть тормозной жидкости из бачка, чтобы избежать её перелива при сжатии поршня суппорта. Поднимите автомобиль на подъёмнике или установите на ровную поверхность с противооткатными упорами.
Снятие старых дисков начинайте с демонтажа колеса. Открутите два болта крепления суппорта (головка на 14 мм), снимите его и подвесьте на проволоке, чтобы не повредить шланг. Открутите два направляющих штифта диска (шестигранник на 5 мм) и снимите диск. Если он прикипел, аккуратно обстучите молотком через деревянную проставку. Перед установкой новых дисков очистите ступицу от ржавчины и нанесите тонкий слой медной смазки на посадочную поверхность для предотвращения коррозии.
Установите новый диск, зафиксируйте его направляющими штифтами и соберите суппорт в обратном порядке. Затяните болты крепления суппорта с указанным моментом. После сборки прокачайте тормозную систему, нажав педаль несколько раз, чтобы колодки прижались к диску. Первые 200 км избегайте резких торможений – это позволит новым деталям приработаться без перегрева.

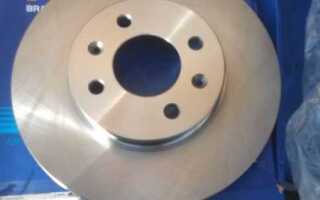

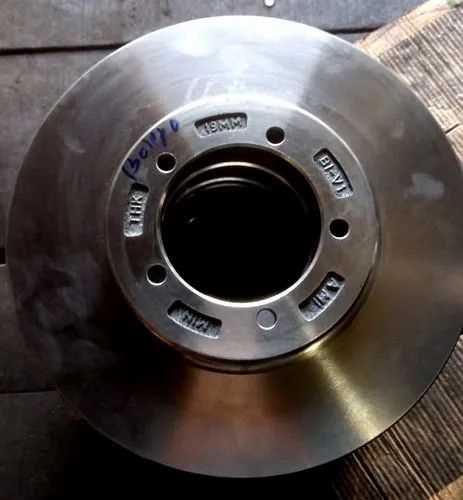

Замена тормозных дисков на Киа Рио 3: пошаговая инструкция
Перед началом работ подготовьте инструменты: динамометрический ключ (момент затяжки суппорта – 25–30 Н·м), торцевые головки на 14 и 17 мм, шестигранник на 7 мм, молоток с резиновой насадкой, отвертку с плоским жалом и смазку для направляющих (например, TRW PFG110). Зафиксируйте автомобиль на подъемнике или домкрате с обязательной установкой противооткатных упоров под задние колеса. Снимите колесо, затем отсоедините датчик износа колодок (если есть), открутив болт крепления ключом на 10 мм.
Снимите суппорт, открутив два болта на 14 мм, удерживающих его на скобе. Подвесьте суппорт на проволоке к пружине подвески, чтобы не повредить тормозной шланг. Демонтируйте тормозные колодки, затем открутите два болта на 17 мм, крепящие скобу суппорта к поворотному кулаку. Очистите посадочные поверхности металлической щеткой и проверьте состояние ступицы – при наличии коррозии удалите ее наждачной бумагой (зернистость P120).
Установите новый диск, совместив его с отверстиями ступицы. Затяните болты скобы суппорта с моментом 85–95 Н·м. Перед монтажом колодок нанесите тонкий слой смазки на их тыльные стороны и направляющие суппорта. Соберите суппорт, затянув болты с моментом 25–30 Н·м. Повторите процедуру для второго колеса. После установки прокачайте тормозную систему, нажав педаль тормоза 10–15 раз до появления жесткого сопротивления, и проверьте уровень тормозной жидкости в бачке.
Необходимые инструменты и материалы для замены тормозных дисков
Для замены тормозных дисков на Киа Рио 3 потребуется набор ключей: накидные головки на 10, 12, 14, 17 и 19 мм, а также торцевой ключ с трещоткой. Обязателен шестигранник на 7 мм для откручивания направляющих суппорта. Дополнительно понадобятся плоская и крестовая отвёртки для снятия защитных колпачков и фиксации деталей. Не забудьте молоток с резиновой или пластиковой головкой – он поможет аккуратно выбить диск, если тот прикипел.
Домкрат и подставки под кузов – критически важные элементы, так как работа ведётся на вывешенном автомобиле. Используйте только гидравлический домкрат с грузоподъёмностью не менее 2 тонн и металлические опоры для надёжной фиксации машины. Избегайте подъёма на неровных или мягких поверхностях – это снижает устойчивость. Для очистки деталей пригодится металлическая щётка и очиститель тормозов в аэрозольном баллоне, например, Liqui Moly Bremsen-Reiniger.
Новые тормозные диски должны соответствовать спецификациям Киа Рио 3: диаметр 258 мм для передних и 262 мм для задних (если меняете задние). Рекомендуемые производители – Brembo, ATE, Zimmermann. Вместе с дисками замените тормозные колодки – комплект Ferodo Premier или Textar 2463201 обеспечит равномерный износ. Для смазки направляющих суппорта используйте высокотемпературную пасту, например, Permatex 24110, а для обработки ступицы – медную смазку.
Из расходников пригодятся новые болты крепления диска (артикул 51717-1R000 для передних) и уплотнительные кольца направляющих (артикул 58161-1R000). Если суппорт снимается с трудом, используйте проникающую смазку WD-40 Specialist. Для контроля толщины диска после установки подготовьте штангенциркуль – минимально допустимый размер для Киа Рио 3 составляет 20 мм.
Подготовка автомобиля: безопасность и фиксация перед началом работ
Перед началом замены тормозных дисков на Kia Rio 3 установите автомобиль на ровную твердую поверхность, исключив уклоны и мягкий грунт. Активируйте стояночный тормоз и подложите под задние колеса противооткатные упоры с обеих сторон – стандартные резиновые или металлические башмаки с углом наклона не менее 15°. Если работа ведется на подъемнике, убедитесь, что опорные площадки расположены строго под штатными точками поддомкрачивания, указанными в руководстве по эксплуатации: для передней части – усиленные ребра на порогах в 30 см от передних колес, для задней – центральная балка в 20 см от заднего бампера.
Снимите колпаки колес (если установлены) и ослабьте гайки крепления колес на ½ оборота ключом на 19 мм, не снимая их полностью. Поднимите нужную сторону автомобиля домкратом грузоподъемностью не менее 2 тонн, используя только оригинальные или сертифицированные аналоги подъемных механизмов. После подъема зафиксируйте кузов на страховочных стойках – разместите их под передней подрамной балкой или задней осью, избегая контакта с тормозными шлангами и топливопроводами. Проверьте устойчивость конструкции: автомобиль не должен качаться при приложении усилия в 50 кг к крылу.
Отключите аккумулятор, сняв клемму «минус» ключом на 10 мм, чтобы исключить случайное замыкание при работе с электроинструментом. Если планируется демонтаж суппорта с гидравлическим приводом, подготовьте емкость объемом 0,5 л для слива тормозной жидкости и зафиксируйте поршень суппорта специальным приспособлением или струбциной, предотвращая его самопроизвольное выдвижение. Перед началом работ продуйте тормозной механизм сжатым воздухом под давлением 4–6 бар, удалив абразивные частицы и влагу из труднодоступных зон – особенно вокруг направляющих пальцев и пыльников.
Снятие колеса и демонтаж тормозного суппорта на Киа Рио 3
Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите первую передачу (для МКПП) или переведите селектор в положение «P» (для АКПП). Ослабьте болты крепления колеса на ½ оборота ключом на 19 мм, не снимая их полностью. Поднимите нужную сторону домкратом, используя штатную точку подъема – усиленную часть порога за передним колесом. Установите подставку под рычаг подвески для страховки.
Открутите болты полностью и снимите колесо. Осмотрите тормозной диск: если толщина меньше 20 мм (для передних) или 8 мм (для задних), замена обязательна. Очистите направляющие суппорта от грязи металлической щеткой – это предотвратит заедание при сборке. Подготовьте емкость для тормозной жидкости, так как при сжатии поршня она может вытечь.
Отсоедините разъем датчика износа колодок (если есть) – он расположен на внутренней колодке. Ключом на 14 мм открутите два болта крепления суппорта к скобе. Болты часто прикипают: используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. Если болт не поддается, ударьте по ключу молотком резким, но контролируемым ударом – это разрушит коррозию.
Снимите суппорт, аккуратно подвесив его на проволоке к пружине стойки. Не допускайте провисания тормозного шланга – это может повредить его внутренний слой. Проверьте состояние пыльников направляющих: трещины или разрывы требуют замены направляющих в сборе. Если поршень суппорта не сжимается, используйте специальный инструмент или струбцину, упираясь в металлическую часть колодки, а не в фрикционный материал.
Для задних суппортов с механизмом стояночного тормоза потребуется дополнительный шаг: перед сжатием поршня поверните его по часовой стрелке шестигранником на 7 мм, одновременно надавливая. Это освободит резьбовой механизм. Если поршень не поддается, проверьте уровень тормозной жидкости в бачке – при необходимости откачайте часть шприцем, чтобы избежать перелива.
После демонтажа суппорта осмотрите скобу на наличие задиров или коррозии. Глубокие повреждения требуют замены скобы, иначе новые колодки будут изнашиваться неравномерно. Очистите посадочные места колодок от ржавчины наждачной бумагой зернистостью P120, затем нанесите тонкий слой медной смазки для предотвращения скрипов. Перед установкой нового диска обезжирьте его поверхность спиртом или очистителем тормозов.
Как правильно извлечь старый тормозной диск без повреждений
Перед демонтажем диска очистите ступицу и прилегающие поверхности металлической щеткой от ржавчины и грязи, используя смазку WD-40 или аналоги для размягчения окислов. Открутите два фиксирующих болта на суппорте (обычно под ключ на 14 или 17 мм) и снимите его, подвесив на проволоке к пружине подвески – не допускайте провисания тормозного шланга. Если диск прикипел к ступице, нанесите проникающую жидкость в зазор между диском и ступицей, выждав 10–15 минут, и обстучите диск резиновым молотком по внутренней кромке с равномерным усилием, избегая ударов по рабочей поверхности.
При сильном прикипании используйте съемник для тормозных дисков с тремя захватами: закрепите его на диске, центрируя по внутреннему диаметру, и равномерно затягивайте центральный болт, создавая усилие на отрыв. Альтернативный метод – вкрутить два болта М8 в резьбовые отверстия диска (если предусмотрены) и поочередно затягивать их, создавая распирающее усилие. После снятия осмотрите ступицу на наличие задиров или коррозии: при необходимости зачистите поверхность мелкозернистой наждачной бумагой (P400–P600) и нанесите тонкий слой медной смазки перед установкой нового диска.
Проверка состояния тормозных колодок и направляющих суппорта
Перед заменой дисков осмотрите колодки на остаточную толщину фрикционного слоя. Минимально допустимый параметр для Киа Рио 3 – 2 мм. Измеряйте штангенциркулем в трех точках: по краям и в центре. Если толщина меньше, колодки подлежат немедленной замене – даже при частичном износе они снижают эффективность торможения и увеличивают нагрузку на диск. Обратите внимание на неравномерный износ: скошенные края или борозды указывают на заедание направляющих или деформацию суппорта.
Направляющие суппорта проверяйте на наличие коррозии и свободный ход. Снимите пыльники, очистите поверхность направляющих от старой смазки и осмотрите на предмет ржавчины или задиров. Для проверки подвижности вставьте направляющую в отверстие и убедитесь, что она перемещается без заеданий. Если ход тугой или слышен скрип, замените направляющие или обработайте их специальной высокотемпературной смазкой (например, ATE Plastilube или TRW PFG110). Не используйте универсальные смазки – они выгорают при нагреве.
Оцените состояние пыльников направляющих. Трещины, разрывы или отслоения – повод для замены. Поврежденные пыльники пропускают влагу и грязь, что приводит к коррозии направляющих и заклиниванию суппорта. При установке новых пыльников убедитесь, что они плотно сидят в пазах и не перекручены. Для фиксации используйте пластиковые хомуты или специальные зажимы – металлические могут повредить резину.
Проверьте поршень суппорта на подвижность. Для этого попросите помощника нажать на педаль тормоза, наблюдая за выходом поршня из цилиндра. Если поршень движется рывками или не возвращается в исходное положение, суппорт требует ремонта или замены. Обратите внимание на следы утечки тормозной жидкости вокруг пыльника поршня – это признак износа манжеты. В таком случае замените ремкомплект суппорта (включает манжеты, пыльники и направляющие).
После проверки соберите суппорт, нанеся тонкий слой смазки на направляющие и поршень. Избегайте попадания смазки на фрикционные поверхности колодок и диска. Затяните болты направляющих моментом 25–30 Н·м. Перед началом движения несколько раз нажмите на педаль тормоза, чтобы колодки прижались к диску. Если педаль проваливается или требует повторного нажатия, проверьте систему на наличие воздуха и прокачайте тормоза.
