Фото как ставить масленные фильтра на вольво

Масляный фильтр на Volvo – критически важный элемент системы смазки, от которого зависит ресурс двигателя. Модели с моторами B4204T, D5244T и B5254T требуют замены фильтра каждые 10–15 тыс. км или раз в год, даже если пробег меньше. Используйте только оригинальные фильтры Volvo (артикулы 31372212, 31397605) или аналоги от Mann (HU 925/4 X), Mahle (OC 986) – они гарантируют герметичность и соответствие допускам.

Перед началом работ прогрейте двигатель до 60–70°C – горячее масло стекает быстрее, унося с собой абразивные частицы. Подготовьте инструмент: торцевую головку на 36 мм для сливной пробки (на моделях с 2010 года – на 17 мм), ключ для масляного фильтра (чашечный или ленточный), динамометрический ключ с диапазоном 25–30 Н·м. Работайте на ровной площадке с ямой или подъемником – на Volvo S60 и XC60 доступ к фильтру снизу затруднен без подъема.

На двигателях B4204T фильтр расположен с правой стороны блока цилиндров, за генератором. На D5244T – в передней части моторного отсека, рядом с турбиной. Перед демонтажем слейте масло через сливную пробку, затем снимите защиту картера (если установлена) – на Volvo V70 она крепится на 10 болтах Torx T30. Очистите посадочное место фильтра от грязи ветошью, смоченной в очистителе тормозов – остатки старого уплотнительного кольца могут привести к течи.

При установке нового фильтра смажьте резиновое уплотнение свежим маслом – это предотвратит его повреждение при затяжке. Закручивайте фильтр вручную до упора, затем дотяните на 3/4 оборота ключом. Не перетягивайте – момент затяжки для фильтров Volvo составляет 18–22 Н·м. После установки залейте масло до уровня между отметками MIN и MAX на щупе, запустите двигатель на 30 секунд и проверьте отсутствие подтеканий под фильтром и сливной пробкой.

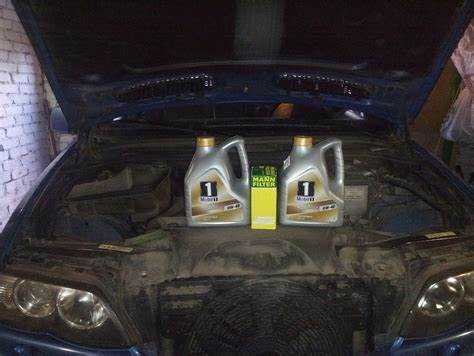

Установка масляных фильтров на Volvo: пошаговое фото

Снимите защиту картера, если она установлена, открутив 6 болтов на 10 мм. Подставьте емкость объемом не менее 7 литров под сливное отверстие – на этих двигателях объем масла составляет 6,2 литра. Открутите пробку против часовой стрелки, дайте маслу стечь полностью (не менее 10 минут). Обратите внимание: на пробке установлено уплотнительное кольцо – замените его на новое (артикул Volvo 977751).

Корпус масляного фильтра на Volvo выполнен из алюминия и крепится к блоку цилиндров тремя болтами на 10 мм. Открутите их, удерживая корпус рукой, чтобы избежать пролива остатков масла. Внутри корпуса находится фильтрующий элемент (артикул Volvo 31372212) – извлеките его вместе с резиновым уплотнением. Протрите внутреннюю поверхность корпуса безворсовой салфеткой, удалив загрязнения и остатки старого масла.

Установите новый фильтрующий элемент, совместив его выступы с пазами в корпусе. Проверьте состояние резинового уплотнения на корпусе – при наличии трещин или деформаций замените его (артикул Volvo 30785673). Нанесите тонкий слой чистого моторного масла на уплотнение перед установкой. Затяните корпус фильтра моментом 25 Н·м, соблюдая последовательность: сначала центральный болт, затем два боковых.

Залейте новое масло через заливную горловину, используя воронку. Для двигателей D4 и D5 рекомендовано масло с вязкостью 0W-30 (артикул Volvo 31372441) или аналоги по спецификации VCC RBS0-2AE. Начните с 5,5 литров, затем доливайте по 100 мл, проверяя уровень щупом. Уровень должен находиться между отметками MIN и MAX, ближе к верхней границе. Запустите двигатель на 30 секунд, заглушите и через 2 минуты повторно проверьте уровень – при необходимости долейте.

После установки фильтра и заливки масла сбросьте сервисный интервал на приборной панели. Для этого включите зажигание, удерживайте кнопку сброса одометра, затем поверните ключ в положение II и держите кнопку еще 10 секунд до появления сообщения «SERVICE RESET». На моделях с 2017 года процедура выполняется через меню бортового компьютера: «Настройки» → «Система» → «Сервис» → «Сброс интервала».

Подбор правильного масляного фильтра для модели Volvo

Volvo использует разные типы масляных фильтров в зависимости от двигателя и года выпуска. Для моделей с бензиновыми моторами B4204T (например, XC60 2018–2023) подходит фильтр Volvo 31372212 или его аналоги: Mann HU 925/4 X, Mahle OC 1081. Дизельные агрегаты D5244T (S60 2016–2020) требуют фильтр Volvo 31397730 или Mahle OC 986. Уточняйте артикул по VIN-коду через официальный каталог Volvo или сервисы типа ETIM, Autodoc – универсальные фильтры часто не соответствуют спецификациям по давлению и пропускной способности.

• Для турбированных двигателей (T5, T6) выбирайте фильтры с увеличенной площадью фильтрующего элемента – например, Mann HU 719/7 X для B5254T (XC90 2015–2022).
• На моторах с системой i-ART (D4, D5 с 2013 года) используйте только оригинальные фильтры или аналоги с идентичными параметрами резьбы (M20x1.5) и высоты (80–85 мм).
• Избегайте фильтров с пластиковым корпусом на дизелях – предпочтительны металлические (например, Volvo 31372214 для D4204T).
• Проверяйте наличие обратного клапана: на большинстве моделей до 2010 года он обязателен, после – зависит от конструкции масляного насоса.

Необходимые инструменты и расходные материалы для замены

Для замены масляного фильтра на Volvo потребуется минимальный, но строго подобранный набор инструментов. Основные из них: торцевой ключ на 27 мм или 30 мм (зависит от модели – проверьте размер сливной пробки по VIN), ленточный или цепной съёмник для фильтра (оригинальный фильтр Volvo часто затягивается с усилием 25 Н·м, и без съёмника его не открутить), динамометрический ключ с диапазоном 10–50 Н·м, воронка с узким носиком для заливки масла, ёмкость для слива отработки объёмом не менее 6 литров (лучше с мерной шкалой). Дополнительно пригодятся: резиновые перчатки, ветошь из безворсовой ткани, очиститель тормозов или карбюратора для удаления масляных подтёков, а также уплотнительное кольцо для сливной пробки (артикул Volvo 977751 для большинства моделей).

• Масляный фильтр: только оригинальный (артикулы: Volvo 31372216 для D4/D5, 31397776 для T5/T6) или проверенные аналоги – Mann HU 925/4 X, Mahle OC 1086. Избегайте дешёвых подделок: некачественный фильтр может разрушиться при давлении масла, что приведёт к повреждению двигателя.
• Моторное масло: строго по спецификации Volvo VCC RBS0-2AE (для бензиновых двигателей) или VDS-4.5 (для дизелей). Объём зависит от модели: 5,9 л для D4 (2016–2023), 6,4 л для T6 (2018+). Рекомендуемые бренды: Castrol Edge 0W-20, Mobil 1 ESP 0W-30, оригинальное Volvo 31416715.
• Дополнительно: медная или алюминиевая шайба для сливной пробки (артикул Volvo 948541), герметик для фильтра (Loctite 574 или аналогичный анаэробный) – наносится тонким слоем на резьбу нового фильтра перед установкой.

Подготовка автомобиля и рабочего места перед началом работ

Перед заменой масляного фильтра на Volvo убедитесь, что двигатель остыл до температуры не выше 40°C. Работа с горячим маслом увеличивает риск ожогов и усложняет демонтаж фильтра из-за расширения металлических деталей. Если автомобиль эксплуатировался, дайте ему постоять не менее 30 минут. Для моделей с турбонаддувом (например, Volvo XC60 D5) этот период рекомендуется увеличить до 45 минут – турбина сохраняет высокую температуру дольше.

Поднимите автомобиль на подъемнике или установите на ровную твердую поверхность с использованием домкрата и страховочных стоек. Для Volvo V40 или S60 второго поколения минимальная высота подъема – 35 см, чтобы обеспечить доступ к сливной пробке и фильтру. Проверьте устойчивость автомобиля: колеса должны быть заблокированы противооткатными упорами, а ручной тормоз – затянут. Избегайте работы на мягком грунте или неровной площадке – это может привести к смещению домкрата.

Подготовьте инструменты: ключ для масляного фильтра (чашечный или ленточный, подходящий под размер фильтра – для большинства Volvo это 76 мм), торцевую головку на 17 мм для сливной пробки, динамометрический ключ с диапазоном 25–40 Н·м, емкость для отработанного масла объемом не менее 6 литров. Для моделей с фильтром в труднодоступном месте (например, Volvo XC90 с двигателем T6) потребуется удлинитель для ключа и гибкий кардан. Проверьте наличие нового уплотнительного кольца для сливной пробки – артикул 31373219 для большинства современных моделей.

Расстелите под автомобилем защитный коврик или полиэтиленовую пленку толщиной не менее 100 мкм. Это предотвратит загрязнение пола маслом и облегчит уборку. Рядом разместите ветошь из хлопка или микрофибры – синтетические материалы плохо впитывают масло. Подготовьте перчатки из нитрила: латексные разрушаются при контакте с горячим маслом, а хлопчатобумажные не защищают кожу от химического воздействия.

Откройте капот и снимите крышку маслозаливной горловины. Это ускорит слив отработанного масла за счет выравнивания давления. Для Volvo с системой i-Art (например, D4 2016+) отключите минусовую клемму аккумулятора на 5 минут перед началом работ – это сбросит адаптивные параметры системы смазки и предотвратит ложные ошибки после замены фильтра.

Проверьте уровень масла перед сливом. Если он значительно превышает отметку MAX на щупе, слейте излишки через сливную пробку – перелив приводит к вспениванию масла и снижению эффективности смазки. Для точного контроля используйте электронный щуп (например, Launch X431) – механические щупы на Volvo часто дают погрешность до 0,3 литра из-за конструктивных особенностей поддона.

Организуйте рабочее пространство так, чтобы все инструменты и расходные материалы находились в пределах вытянутой руки. Разместите новый фильтр (артикул оригинального фильтра для Volvo S90 2020 года – 31372836) рядом с местом установки, предварительно смазав его уплотнительное кольцо свежим маслом. Избегайте контакта фильтра с грязью или пылью – даже мелкие частицы, попавшие внутрь, могут повредить двигатель при первом запуске.

Слив старого моторного масла и демонтаж использованного фильтра

Для демонтажа масляного фильтра используйте специализированный съемник – чашечный (размер 76 мм для большинства бензиновых двигателей) или ленточный. Расположение фильтра зависит от модели: на двигателях серии B5254T (2.5 л турбо) он находится в передней части блока цилиндров, на D4 (2.0 л дизель) – сзади, ближе к салону. Вращайте съемник против часовой стрелки, прилагая усилие равномерно, чтобы не сорвать резьбу. Если фильтр прикипел, воспользуйтесь ударным съемником или просверлите в его корпусе отверстие диаметром 6 мм, вставив в него отвертку для создания рычага. После снятия очистите посадочное место от остатков старой прокладки и масла ветошью без ворса – даже мелкие частицы могут нарушить герметичность нового фильтра.

Слейте остатки масла из корпуса фильтра в емкость, затем проверьте состояние уплотнительного кольца на новом фильтре: оно должно быть эластичным, без задиров и наплывов. Смажьте его тонким слоем свежего масла перед установкой – это предотвратит закусывание при затяжке. Не используйте герметики или дополнительные прокладки: заводская конструкция Volvo не предусматривает их применения. После слива старого масла и демонтажа фильтра закрутите сливную пробку с моментом 30–35 Н·м, избегая перетяжки, чтобы не повредить резьбу картера.

Очистка посадочного места и проверка уплотнительных элементов

Перед установкой нового масляного фильтра на Volvo удалите остатки старого уплотнительного кольца и грязь с посадочного места. Используйте безворсовую ветошь и очиститель на основе спирта или специальный обезжириватель для двигателей. Особое внимание уделите канавке под уплотнительное кольцо – там часто скапливаются абразивные частицы, способные повредить новый фильтр. Для труднодоступных мест подойдет пластиковый шпатель или деревянная палочка, чтобы не поцарапать металлическую поверхность.

Проверьте посадочное место на наличие задиров, коррозии или деформаций. Даже незначительные повреждения могут привести к утечкам масла. Если обнаружены глубокие царапины или ржавчина, обработайте поверхность мелкозернистой наждачной бумагой (зернистость 800–1000) и протрите повторно. На моделях Volvo с 5-цилиндровыми двигателями (например, D5) посадочное место часто расположено под углом – убедитесь, что очистка выполнена по всей окружности, а не только в видимой зоне.

Новый фильтр комплектуется уплотнительным кольцом, но перед установкой осмотрите его на предмет заводских дефектов: трещин, неоднородностей или смещения от центра. Смажьте кольцо свежим моторным маслом – это облегчит посадку и предотвратит закусывание при затяжке. Для фильтров Volvo оригинального производства (артикулы 31371630, 31372212 и аналоги) диаметр уплотнителя составляет 72–74 мм, а толщина – 2,5–3 мм. Если кольцо не соответствует этим параметрам, замените его отдельно.

Сравните старое и новое уплотнительные кольца: они должны совпадать по размеру и материалу. На фильтрах для Volvo часто используются кольца из нитрильного каучука (NBR) или фторкаучука (FKM) – последние устойчивее к высоким температурам и синтетическим маслам. Если старое кольцо было изношено неравномерно, проверьте привалочную поверхность на головке блока: возможен перекос из-за неправильной затяжки предыдущего фильтра. В таком случае рекомендуется заменить прокладку поддона или проверить момент затяжки болтов крепления.

После очистки и проверки протрите посадочное место насухо. Оставшиеся капли масла или очистителя могут вызвать проскальзывание фильтра при затяжке. На моделях с горизонтальным расположением фильтра (например, Volvo XC90 с двигателем B6324S) дополнительно убедитесь, что в посадочном месте нет остатков старого герметика – его частицы могут нарушить герметичность. Установите фильтр только после полного высыхания поверхности, иначе уплотнительное кольцо не сможет правильно деформироваться под давлением.

Установка нового масляного фильтра с соблюдением момента затяжки

Перед установкой фильтра очистите посадочную поверхность на блоке двигателя от остатков старой прокладки и масла. Используйте безворсовую ветошь и обезжириватель – даже микроскопические частицы грязи могут нарушить герметичность. На моделях Volvo S60 (2014–2018) и XC60 (2015–2020) с двигателями D4 и D5 посадочное место расположено вертикально с правой стороны блока, что требует особой аккуратности при очистке.

Нанесите тонкий слой свежего моторного масла на резиновую прокладку нового фильтра. Это предотвратит её прилипание и обеспечит равномерное прилегание. Для фильтров Mann W 914/2 (Volvo 31371630) или оригинального Volvo 31397605 используйте масло той же вязкости, что залито в двигатель. Избегайте избыточного смазывания – лишнее масло может стечь на резьбу и исказить момент затяжки.

Вверните фильтр вручную до касания прокладки с посадочной поверхностью. На этом этапе не применяйте ключ – перекос или чрезмерное усилие могут повредить резьбу или деформировать прокладку. Для фильтров с металлическим корпусом (например, Volvo 31371630) допустимо доворачивание на ¾ оборота после касания. Пластиковые фильтры (как на некоторых модификациях D2) требуют меньшего усилия – достаточно ½ оборота.

Затяжка фильтра должна выполняться с использованием динамометрического ключа. Рекомендуемые моменты затяжки для распространённых моделей:

Превышение момента затяжки на 5 Н·м может привести к срыву резьбы на алюминиевом блоке двигателя, особенно на моделях с пробегом свыше 150 000 км. Если динамометрического ключа нет, используйте специальный ключ для масляных фильтров с ограничителем усилия – например, Hazet 2171-1. Для пластиковых фильтров (Volvo 31397605) допустимо затягивание «от руки» с последующим доворотом на ¼ оборота.

После установки залейте масло в двигатель до уровня между отметками MIN и MAX на щупе. Запустите двигатель на 30–40 секунд, затем заглушите и проверьте фильтр на отсутствие подтёков. На моделях с горизонтальным расположением фильтра (например, Volvo XC90 с двигателем D5) утечка масла может проявиться не сразу – осмотрите соединение через 5–10 минут после остановки двигателя.

Если фильтр установлен правильно, но наблюдается незначительная утечка, дождитесь полного остывания двигателя и подтяните его на 2–3 Н·м. Повторная затяжка на горячем двигателе недопустима – тепловое расширение металла исказит показания момента. При сильной течи снимите фильтр, проверьте целостность прокладки и резьбы, затем повторите установку с новым фильтром.
