Современные литий-ионные и литий-железо-фосфатные аккумуляторы требуют обязательного использования системы управления батареей (BMS) для защиты от перезаряда, глубокого разряда и перегрева. Неправильное подключение может привести к выходу из строя не только аккумуляторов, но и оборудования, а в худшем случае – к возгоранию. В этой инструкции рассмотрен процесс сборки батареи с BMS на примере 4S (14,8 В) или 13S (48 В) конфигураций, включая выбор сечения проводов, пайку и проверку соединений.
Перед началом работ убедитесь, что у вас есть: мультиметр с функцией измерения напряжения и сопротивления, паяльник мощностью не менее 60 Вт, термоусадочная трубка, провода сечением от 2,5 мм² для токов до 20 А и от 6 мм² для токов свыше 30 А. Для 13S сборки потребуется BMS с поддержкой балансировки (обычно 100–200 мА на ячейку). Проверьте соответствие номинального напряжения BMS и аккумуляторов: например, для 4S Li-ion диапазон должен быть 12,8–16,8 В, а для 13S LiFePO₄ – 39–54,6 В.

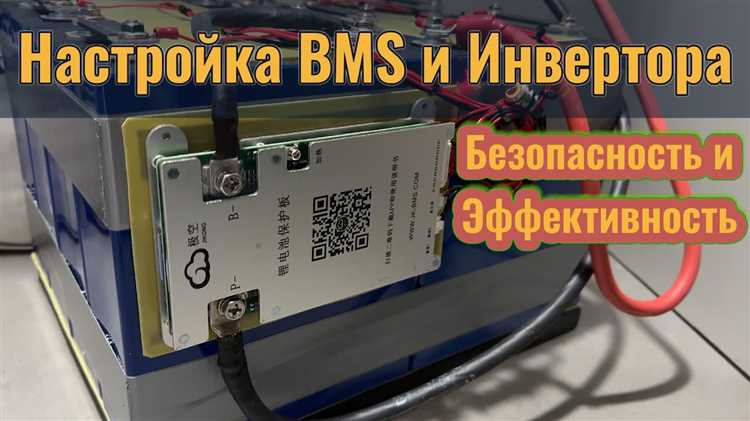

Подключение аккумуляторов с БМС: пошаговая инструкция
Силовые провода подключайте строго в последовательности: сначала минус сборки к минусу БМС (обычно обозначен как «B-» или «P-«), затем плюс сборки к «P+» БМС. Для сборок с током свыше 20 А используйте провода сечением не менее 10 мм² и наконечники под обжим – пайка в таких случаях ненадёжна из-за нагрева. После подключения проверьте общее напряжение сборки: для 4S Li-ion оно должно быть в пределах 12,8–14,6 В, для 13S LiFePO₄ – 39–43,5 В. Включите нагрузку только после того, как БМС завершит инициализацию (обычно 3–5 секунд), и убедитесь, что ток заряда/разряда не превышает номинал контроллера. При первом запуске следите за температурой сборки – превышение 45°C сигнализирует о неправильном подключении или неисправности БМС.
Какие инструменты и материалы понадобятся для подключения
Для корректного подключения аккумуляторов с BMS потребуются: мультиметр с диапазоном измерения напряжения не менее 60 В и точностью ±0,5% (например, Fluke 17B или аналоги), паяльная станция с регулировкой температуры до 450°C и мощностью от 60 Вт, припой ПОС-61 или Sn63Pb37 с флюсом на основе канифоли, термоусадочные трубки диаметром 6–12 мм (для изоляции соединений), медные провода сечением 10–25 мм² (в зависимости от тока разряда), обжимные наконечники под винт М6–М8, изолента ПВХ или силиконовая, а также отвёртка с изолированной ручкой и динамометрическим ограничителем (момент затяжки 2–4 Н·м). Для защиты от короткого замыкания используйте предохранители на 125–200% от максимального тока BMS, например, ANL или Mega fuse.

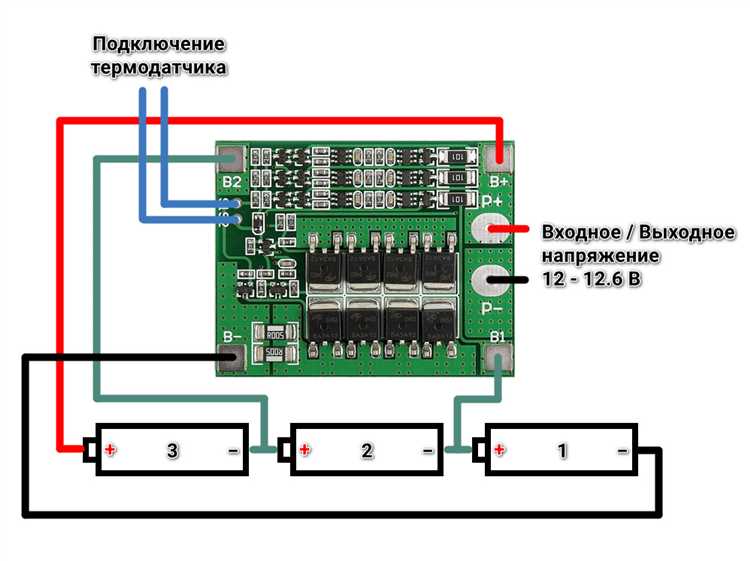

Как проверить совместимость БМС с аккумуляторными элементами
Первым шагом проверьте соответствие напряжения БМС и аккумуляторной сборки. БМС рассчитаны на определенный диапазон напряжений: например, 3S (10.8–12.6 В), 4S (14.4–16.8 В) или 13S (46.8–54.6 В). Если напряжение сборки выходит за пределы рабочего диапазона БМС, система не сможет корректно балансировать элементы или защищать их от перезаряда. Для точного определения используйте мультиметр: измерьте напряжение каждого элемента в сборке и суммируйте значения. Сравните результат с допустимым диапазоном БМС, указанным в технической документации.
Оцените максимальный ток разряда и заряда аккумуляторов. БМС имеют ограничения по току, превышение которых приводит к перегреву или отключению защиты. Например, если сборка из Li-ion элементов 18650 рассчитана на 20 А, а БМС поддерживает только 15 А, при пиковых нагрузках система будет срабатывать на отключение. Проверьте маркировку элементов: для LiFePO4 ток разряда обычно указывается как «C» (например, 1C = 5 А для элемента емкостью 5 А·ч). Умножьте емкость сборки на коэффициент C и сравните с максимальным током БМС.
Убедитесь в совпадении химического типа аккумуляторов и алгоритмов защиты БМС. Li-ion, LiFePO4 и LiPo требуют разных порогов напряжений для балансировки и защиты. Например, LiFePO4 заряжается до 3.65 В на элемент, а Li-ion – до 4.2 В. Если БМС настроена на Li-ion, а сборка собрана из LiFePO4, элементы будут недозаряжаться или перезаряжаться. Проверьте документацию БМС на наличие поддержки нужного типа химии. При отсутствии данных используйте универсальные БМС с настраиваемыми параметрами, например, модели с микроконтроллерами ATtiny или STM32.
Проверьте количество последовательно соединенных элементов (S) и наличие балансировочных цепей. БМС должна поддерживать то же количество элементов, что и сборка. Например, для 7S сборки нужна БМС с 7 каналами балансировки. Отсутствие балансировки приведет к разбалансу напряжений между элементами, что сократит срок службы сборки. Осмотрите плату БМС: балансировочные резисторы (обычно 10–100 Ом) должны быть подключены к каждому элементу. Если их количество меньше числа элементов в сборке, БМС несовместима.
Протестируйте совместимость в реальных условиях. Подключите БМС к сборке через токовые шунты или датчики Холла, если требуется мониторинг тока. Зарядите сборку до 80% емкости и подайте нагрузку, близкую к максимальной. Контролируйте температуру БМС и элементов: превышение 60°C указывает на несовместимость по току или недостаточное охлаждение. Проверьте работу защиты: искусственно создайте перезаряд (до 4.3 В на элемент для Li-ion) или глубокий разряд (ниже 2.5 В). Если БМС не отключает сборку, замените ее на модель с более строгими параметрами защиты.
Пошаговое соединение аккумуляторов в батарею перед подключением БМС
Перед сборкой батареи проверьте параметры каждого аккумулятора: напряжение должно отличаться не более чем на 0,05 В, а внутреннее сопротивление – на 5% от среднего значения. Используйте мультиметр с точностью не ниже 0,01 В и тестер внутреннего сопротивления. Аккумуляторы с отклонениями свыше указанных пределов исключите из сборки – дисбаланс приведёт к преждевременному выходу БМС из строя или неравномерному износу элементов.
Соединение выполняйте в следующей последовательности:
- Разложите аккумуляторы на ровной поверхности в соответствии с выбранной схемой (последовательной, параллельной или комбинированной). Для Li-ion элементов 18650 при последовательном соединении 4S (14,8 В) используйте никелевую ленту толщиной 0,15–0,2 мм и шириной не менее 8 мм.
- Зачистите контактные площадки аккумуляторов наждачной бумагой с зернистостью P400, удалив оксидную плёнку. Нанесите тонкий слой флюса для пайки (например, ЛТИ-120) и припаяйте ленту, удерживая паяльник мощностью 60–80 Вт не более 3 секунд на точку. Перегрев свыше 120°C разрушает внутреннюю структуру элемента.
- Изолируйте места пайки термоусадочной трубкой с коэффициентом усадки 2:1 или стеклотканевой лентой. При параллельном соединении сначала объедините группы элементов, затем соедините их последовательно – это снижает риск короткого замыкания при монтаже.
Правильное подключение проводов БМС к аккумуляторной сборке
Перед началом подключения убедитесь, что аккумуляторная сборка полностью разряжена до напряжения ниже 3,0 В на ячейку. Это исключит риск короткого замыкания при случайном касании проводов. Используйте мультиметр в режиме измерения постоянного напряжения для проверки каждого элемента.
Определите полярность проводов БМС: красный – положительный (+), черный – отрицательный (–), а балансировочные провода (обычно белые или цветные) подключаются к промежуточным точкам сборки. На плате БМС маркировка разъемов соответствует порядку ячеек: от первой (ближайшей к минусу) до последней (ближайшей к плюсу).
Балансировочные провода подключайте строго по порядку, начиная с первой ячейки. Каждый провод должен идти к точке соединения между соседними элементами. Для литий-ионных сборок с последовательным соединением (например, 4S) это означает подключение к плюсу первой ячейки, затем к точке между первой и второй, и так далее до минуса последней. Ошибка в порядке приведет к некорректной работе балансировки.
Проверьте сопротивление изоляции между проводами и корпусом сборки с помощью мегаомметра (напряжение 500 В). Показания должны быть не менее 1 МОм. Если значение ниже, ищите повреждение изоляции или загрязнение контактных площадок. Для сборок с напряжением выше 24 В используйте дополнительную изоляцию термоусадочной трубкой или электроизоляционной лентой.
После подключения всех проводов зафиксируйте их пластиковыми стяжками или силиконовыми хомутами, чтобы исключить вибрационные нагрузки. Располагайте провода так, чтобы они не касались острых кромок корпуса или нагревающихся элементов. Для сборок в металлическом корпусе используйте диэлектрические прокладки между проводами и стенками.
Подайте питание на сборку через нагрузочный резистор или маломощный потребитель (например, светодиодную ленту) и проверьте показания БМС. Напряжение на каждой ячейке должно отображаться с точностью до 0,01 В. Если разброс превышает 0,1 В, отключите питание и перепроверьте подключение балансировочных проводов.
Завершите монтаж установкой защитного кожуха или герметичного бокса, если сборка эксплуатируется в условиях повышенной влажности или пыли. Для сборок с током свыше 30 А предусмотрите принудительное охлаждение – вентилятор или радиатор на силовых ключах БМС. Запишите дату подключения и параметры сборки для последующего мониторинга.
Настройка и проверка работы БМС после подключения
После физического подключения БМС к аккумуляторной батарее первым шагом станет проверка питания платы. Убедитесь, что напряжение на входе БМС соответствует номинальному диапазону ячеек – для литиевых элементов это обычно 2.5–4.35 В на ячейку. Используйте мультиметр в режиме измерения постоянного напряжения: подключите щупы к контактам B+ и B- на плате. Если показания ниже 2.5 В на ячейку, БМС может не запуститься – потребуется предварительная зарядка батареи через внешний источник.
Следующий этап – проверка балансировки ячеек. Активируйте режим балансировки через интерфейс БМС (если предусмотрен) или дождитесь автоматического срабатывания при превышении разницы напряжений между ячейками в 20–30 мВ. Для точной диагностики измерьте напряжение на каждой ячейке отдельно: разница более 50 мВ указывает на необходимость принудительной балансировки или замены неисправных элементов. В системах с активной балансировкой проверьте ток перераспределения – он должен составлять 100–500 мА в зависимости от модели.
Настройка защитных параметров БМС критически важна для безопасности. В большинстве плат предусмотрены следующие пороговые значения:
- Защита от перезаряда: 4.2–4.35 В на ячейку (для Li-ion/LiFePO4)
- Защита от глубокого разряда: 2.0–2.5 В на ячейку
- Ограничение тока заряда/разряда: 0.5–3C (зависит от емкости батареи)
- Температурные пороги: 0–45°C для заряда, -20–60°C для разряда
Для изменения настроек используйте ПО производителя (например, Smart BMS Tool для плат JK или Daly BMS Software). Если БМС не поддерживает программирование, замените резисторы на плате для корректировки порогов – номиналы указаны в документации.
Проверка работы защиты требует симуляции критических условий. Для теста перезаряда подключите батарею к источнику напряжения, превышающему порог защиты на 0.1–0.2 В. БМС должна разомкнуть цепь заряда в течение 1–2 секунд. Аналогично проверьте защиту от глубокого разряда, подключив нагрузку до срабатывания отсечки. Зафиксируйте напряжение на ячейках в момент отключения – оно должно совпадать с заданным порогом ±0.05 В.
Диагностика коммуникационных интерфейсов БМС зависит от типа подключения. Для UART (RS485/RS232) проверьте скорость передачи данных (обычно 9600 или 19200 бод) и формат пакетов (например, 8N1). Подключите адаптер USB-UART и используйте терминальную программу (PuTTY, RealTerm) для отправки запросов к БМС. Стандартные команды для получения данных:
0xDD A5 03 00 FF FD 77– запрос напряжения ячеек (для Daly BMS)~22014642E– запрос статуса (для JK BMS)
Ответ должен содержать корректные данные в HEX-формате. Если связь не устанавливается, проверьте правильность подключения линий TX/RX и наличие общего заземления.
Температурный мониторинг реализуется через NTC-термисторы, подключенные к БМС. Измерьте сопротивление термисторов при комнатной температуре (25°C) – для стандартных 10 кОм NTC оно должно составлять 10 кОм ±5%. При нагреве до 45°C сопротивление упадет до 4–5 кОм. Если показания не соответствуют, замените термистор или откалибруйте БМС через ПО, указав точные значения сопротивления при 0°C и 50°C.
Финальный этап – проверка под нагрузкой. Подключите батарею к потребителю с током, близким к максимальному для БМС (например, 80% от предельного). Контролируйте напряжение на ячейках и температуру в течение 10–15 минут. Допустимое падение напряжения – не более 0.1 В на ячейку при токе 1C. Если БМС отключает нагрузку до достижения пороговых значений, проверьте настройки тока защиты или замените MOSFET-транзисторы на плате. Зафиксируйте все параметры в журнале для дальнейшего мониторинга.
