Как собрать аккумулятор из 18650 банок на 12в

Литий-ионные элементы формата 18650 – основа для сборки компактных и мощных аккумуляторов на 12В. Стандартное напряжение одной банки составляет 3,6–3,7В, поэтому для достижения 12В потребуется 3 последовательно соединенных блока (3S). Каждый блок формируется из параллельно спаянных элементов (P), количество которых зависит от требуемой емкости. Например, для аккумулятора на 10А·ч при емкости одной банки 3000мА·ч потребуется 4 параллельных элемента в каждом блоке (3S4P).

Ключевые параметры при выборе банок: напряжение (3,6–4,2В), емкость (2000–5000мА·ч), ток разряда (не менее 10А для большинства задач). Избегайте элементов с разбросом напряжения более 0,05В – это критично для балансировки. Для защиты от переразряда и перезаряда обязателен BMS-плата с поддержкой 3S-конфигурации и током не ниже расчетного (например, 20А для нагрузки 15А).

Инструменты и материалы: паяльник мощностью 60–80Вт с регулировкой температуры (350–400°C), никелевая лента толщиной 0,15–0,2мм, термоусадочная трубка диаметром 20–30мм, флюс для лития (не кислотный), мультиметр с функцией измерения внутреннего сопротивления. Перед сборкой разрядите все банки до 3,6В и проверьте внутреннее сопротивление – оно не должно превышать 50мОм.

Выбор и проверка элементов 18650 для сборки батареи

Первоочередная задача – отбор банок с идентичными характеристиками. Допустимое расхождение внутреннего сопротивления не должно превышать 5 мОм между элементами. Для проверки используйте ESR-метр или мультиметр с функцией измерения сопротивления в режиме низкого диапазона (200 мОм). Банки с отклонением более 10 мОм от среднего значения в партии отбраковываются – они приведут к неравномерному распределению тока и деградации батареи.

Емкость элементов проверяется методом разряда до 2,5 В током 0,5C с последующим измерением отданной энергии. Разброс емкости в одной сборке не должен превышать 2%. Например, для банок номиналом 3000 мА·ч допустимая разница – не более 60 мА·ч. Используйте зарядные устройства с функцией тестирования емкости (например, Opus BT-C3100 или LiitoKala Lii-500) или специализированные анализаторы (ZKE EBC-A20).

• Типоразмер: только оригинальные 18650 (18 мм в диаметре, 65 мм в длину). Подделки часто имеют отклонения в размерах на 0,1–0,3 мм, что затрудняет плотную установку в держатели.
• Тип химии: предпочтительны LiNiCoMnO2 (NMC) или LiFePO4 (LFP) для 12В сборок. Избегайте LiCoO2 (LCO) – они менее стабильны при высоких токах.
• Защитный клапан: должен быть целым, без следов коррозии или деформации. Поврежденный клапан – признак перегрева или переразряда.

Проверка напряжения на холостом ходу (OCV) проводится после 24-часового отстоя банок. Допустимый диапазон для новых элементов – 3,6–3,8 В. Банки с OCV ниже 3,5 В требуют дополнительной диагностики: разрядите их до 3,0 В и зарядите до 4,2 В, затем снова измерьте OCV через сутки. Если напряжение упало более чем на 0,1 В – элемент неисправен.

Ток разряда – критичный параметр для 12В сборок. Для банок с маркировкой «INR» (например, Samsung 30Q) допустим непрерывный разряд до 15 А, для «ICR» (Sony VTC5) – до 20 А. Превышение этих значений приводит к перегреву и сокращению ресурса. Проверяйте максимальный ток разряда с помощью нагрузочного тестера (например, YR1035+) при 10-секундной нагрузке – температура корпуса не должна превышать 50°C.

Тест на саморазряд: зарядите банки до 4,2 В, измерьте напряжение через 7 дней. Допустимое падение – не более 0,03 В. Если напряжение снизилось на 0,05 В и более – элемент имеет внутренние дефекты. Для ускоренной проверки используйте метод нагрева: поместите банку в термокамеру при 45°C на 2 часа, затем измерьте OCV. Падение более чем на 0,02 В указывает на повышенный саморазряд.

Маркировка и дата производства: избегайте банок без четкой лазерной гравировки или с размытыми символами. Надежные производители (Panasonic, LG, Samsung, Sony) указывают дату производства в формате YYMMDD или кодом из 4–6 символов. Элементы старше 3 лет использовать не рекомендуется – даже при хранении в оптимальных условиях их емкость снижается на 2–5% в год. Проверяйте соответствие маркировки заявленным характеристикам по официальным datasheet.

Расчет количества банок и схемы их соединения для 12 вольт

Типовая банка 18650 имеет номинальное напряжение 3,6–3,7 В. Для получения 12 В потребуется последовательное соединение 4 элементов (4 × 3,6 В = 14,4 В), но это превышает целевое значение. Оптимальный вариант – 3 банки в последовательной цепи (3 × 3,7 В = 11,1 В), что близко к 12 В, но требует подъема напряжения DC-DC преобразователем. Альтернатива – комбинация из 4 банок с понижением напряжения до 12 В через стабилизатор, но это снижает КПД.

Если требуется высокая емкость, параллельное соединение групп из 3 последовательных банок (3S) увеличивает общий заряд. Например, 3S2P (3 последовательно, 2 параллельно) даст 11,1 В и удвоенную емкость. Для точного соответствия 12 В используйте 4 банки в последовательной цепи (4S) с BMS, ограничивающим напряжение на уровне 12,6 В (4 × 3,15 В при разряде). Учитывайте, что при глубоком разряде напряжение упадет до 9–10 В.

Минимальное количество банок для стабильной работы – 3 штуки в последовательной цепи. При этом запас по току обеспечивается параллельным подключением дополнительных групп. Например, 3S4P (12 банок) даст 11,1 В и вчетверо увеличит емкость. Для систем с низким энергопотреблением (до 1 А) достаточно 3S1P. При токе свыше 5 А рекомендуется не менее 3S3P, чтобы избежать перегрева отдельных элементов.

Схема соединения зависит от требований к току и емкости. Для стартерных приложений (высокий пусковой ток) используйте 4S2P или 4S3P, чтобы обеспечить запас по мощности. В солнечных накопителях (длительный разряд малым током) подойдет 3S5P. При сборке избегайте смешивания банок с разным внутренним сопротивлением – это приводит к неравномерному распределению нагрузки и деградации элементов.

Расчет емкости: если одна банка имеет 3000 мА·ч, то 3S2P даст 6000 мА·ч при 11,1 В. Для получения 12 В с емкостью 10 А·ч потребуется 3S4P (12 банок по 2500 мА·ч) или 4S3P (12 банок по 3300 мА·ч). Учитывайте потери на преобразователе (5–10%) при использовании DC-DC модулей.

Ключевые параметры при выборе схемы: максимальный ток нагрузки, требуемая емкость, допустимое падение напряжения. Для 10 А нагрузки используйте не менее 3S4P с банками, рассчитанными на 10 А разряд (например, Samsung 30Q). При 20 А – 4S5P с элементами типа Sony VTC6. Всегда проверяйте совместимость BMS с выбранной конфигурацией (3S, 4S и т. д.).

Инструменты и материалы для пайки и изоляции аккумуляторных ячеек

Для пайки 18650-ячеек потребуется паяльник мощностью 60–80 Вт с регулировкой температуры в диапазоне 350–400°C. Используйте жало типа «микро» или «конус» с покрытием из никеля или керамики – оно обеспечивает точечный нагрев и минимизирует риск перегрева банки. Припой выбирайте бессвинцовый с содержанием олова не менее 96% (например, Sn96.5Ag3Cu0.5) – он плавится при 217°C и не вызывает коррозии контактов. Флюс бескислотный на основе канифоли или синтетических смол (марки «ФКЭт» или «Rosin Flux») предотвращает окисление, но требует тщательной очистки после пайки изопропиловым спиртом.

Изоляция ячеек начинается с термоусадочной трубки диаметром 18–20 мм с коэффициентом усадки 2:1 или 3:1. Для банок с выступающими контактами подойдет трубка с толщиной стенки 0,3–0,5 мм – она выдерживает температуру до 125°C и не деформируется при нагреве феном. Дополнительно используйте стекловолоконную ленту шириной 10–15 мм для изоляции мест пайки между ячейками. Лента выдерживает 500°C и не плавится при кратковременном контакте с паяльником. Для фиксации сборки применяйте двухсторонний скотч на акриловой основе толщиной 0,1–0,2 мм – он не теряет адгезию при нагреве до 80°C.

Пошаговая пайка банок 18650 в последовательно-параллельные группы

Перед началом пайки подготовьте рабочее место: ровная термостойкая поверхность, паяльник мощностью 60–80 Вт с регулировкой температуры (350–400°C), припой с флюсом (например, Sn60Pb40 или бессвинцовый SAC305), медные никелированные пластины толщиной 0,15–0,2 мм, термоусадочная трубка диаметром 10–12 мм, мультиметр с функцией измерения сопротивления и температуры, а также защитные очки и перчатки.

Разметьте схему соединений на бумаге или в специализированном ПО (например, Battery Design Studio). Для 12В аккумулятора типичная конфигурация – 3S4P (3 последовательные группы по 4 параллельно соединённые банки). Убедитесь, что ёмкости и внутренние сопротивления банок в одной параллельной группе отличаются не более чем на 5%. Используйте банки с одинаковым состоянием заряда (разброс напряжений ≤0,05 В).

Очистите контактные площадки банок от оксидной плёнки и остатков заводской смазки. Используйте мелкозернистую наждачную бумагу (P600–P800) или специальный ластик для чистки контактов. Протрите поверхность спиртом или изопропанолом. Избегайте чрезмерного давления – достаточно лёгкого трения для удаления загрязнений. После очистки сразу приступайте к пайке, чтобы минимизировать повторное окисление.

Нарежьте медные пластины на отрезки длиной 20–25 мм для параллельных соединений и 30–40 мм для последовательных. Ширина пластин должна соответствовать диаметру банки (≈18 мм). Для улучшения адгезии припоя залудите пластины с обеих сторон тонким слоем припоя. При пайке используйте минимальное количество флюса – избыток приводит к коррозии и ухудшению контакта.

Соберите параллельные группы первыми. Расположите 4 банки вплотную друг к другу, зафиксировав их в держателе или скотчем. Прижмите медную пластину к положительным контактам банок, прогрейте паяльником до плавления припоя на пластине и контактах. Удерживайте пластину 2–3 секунды после снятия паяльника, чтобы припой затвердел. Повторите для отрицательных контактов. Проверьте сопротивление между банками – оно должно быть ≤0,5 мОм.

Соедините параллельные группы последовательно. Для 3S4P потребуется 2 перемычки между группами. Используйте пластины длиной 35–40 мм, изгибая их под углом 90° для компактности. При пайке последовательных соединений контролируйте полярность: положительный контакт первой группы соединяется с отрицательным второй. Измерьте общее напряжение сборки – для 3S оно должно составлять 10,8–12,6 В (в зависимости от степени заряда).

Изолируйте соединения термоусадочной трубкой. Наденьте отрезки трубки на медные пластины до пайки, затем после остывания соединений сдвиньте их на место и прогрейте строительным феном или паяльником (температура 120–150°C). Для надёжности зафиксируйте трубку каплей термоклея на стыках. Избегайте перегрева банок – температура корпуса не должна превышать 60°C.

После сборки проведите балансировку заряда. Подключите BMS (плату защиты) или зарядное устройство с функцией балансировки. Зарядите аккумулятор до 12,6 В (4,2 В на банку), затем разрядите до 9 В (3 В на банку) током 0,5C для выравнивания ёмкостей. Повторите цикл 2–3 раза. Зафиксируйте итоговые параметры: общее напряжение, сопротивление сборки (≤10 мОм для 3S4P) и температуру при нагрузке 1C.

Установка BMS-платы и подключение балансировочных проводов

BMS-плата – ключевой элемент сборки, отвечающий за защиту от перезаряда, глубокого разряда и дисбаланса ячеек. Выбирайте модель с током не менее 120% от максимального рабочего тока аккумулятора. Для 12В сборки из 3S (три последовательно соединённые банки) подойдёт BMS на 10–20А, для 4S – 15–30А. Перед установкой проверьте соответствие напряжения платы диапазону вашей сборки: например, для 3S (11,1–12,6В) требуется BMS с поддержкой 9–12,6В.

Разместите BMS на изолированной поверхности, например, на текстолитовой пластине или внутри корпуса аккумулятора. Избегайте контакта с металлическими частями, чтобы исключить короткое замыкание. Закрепите плату термостойким скотчем или винтами с нейлоновыми втулками. Если сборка будет эксплуатироваться в условиях вибрации (например, в электротранспорте), дополнительно зафиксируйте плату силиконовым герметиком.

Подключите силовой провод от первой банки к клемме B- на BMS, а от последней – к B+. Убедитесь, что сечение проводов соответствует току: для 20А используйте не менее 2,5 мм², для 30А – 4 мм². Обожмите провода наконечниками типа «папа» или «кольцо» и затяните винты на плате с усилием 0,5–0,7 Н·м, чтобы избежать нагрева контактов.

Балансировочные провода подключайте строго по порядку: от первой банки к контакту B1, от второй – к B2, и так далее до последней. Для 3S сборки используйте 4-проводной разъём (B-, B1, B2, B+), для 4S – 5-проводной. Провода должны быть гибкими, сечением 0,3–0,5 мм², с цветовой маркировкой или бирками, чтобы исключить путаницу. Избегайте натяжения проводов – оставьте запас 5–7 см для компенсации температурных расширений.

Перед первым включением проверьте полярность всех подключений мультиметром в режиме прозвонки. Между контактами B- и B1 должно быть напряжение первой банки (3,6–4,2В), между B1 и B2 – второй, и так далее. Если показания отличаются более чем на 0,1В, отключите сборку и перепроверьте соединения.

Припаяйте балансировочные провода к банкам только после проверки всех соединений. Используйте паяльник мощностью 60–80 Вт и припой с низкой температурой плавления (например, Sn63Pb37). Время пайки не должно превышать 3 секунды, чтобы не повредить защитный слой банки. Альтернатива пайке – точечная сварка никелевой лентой, но для этого потребуется специальное оборудование.

После подключения протестируйте работу BMS в режиме заряда и разряда. Подключите зарядное устройство к клеммам P- и P+ и наблюдайте за индикацией на плате (если есть). При достижении верхнего порога напряжения (например, 4,2В на банку) BMS должна отключить заряд. Аналогично проверьте защиту от глубокого разряда, разрядив сборку до нижнего порога (обычно 2,5–2,8В на банку).

Заизолируйте все соединения термоусадочной трубкой или изолентой. Особое внимание уделите местам пайки и винтовым клеммам – они не должны касаться друг друга или корпуса. Для дополнительной защиты покройте BMS лаком для печатных плат или силиконовым компаундом, если сборка будет работать в условиях повышенной влажности или пыли.

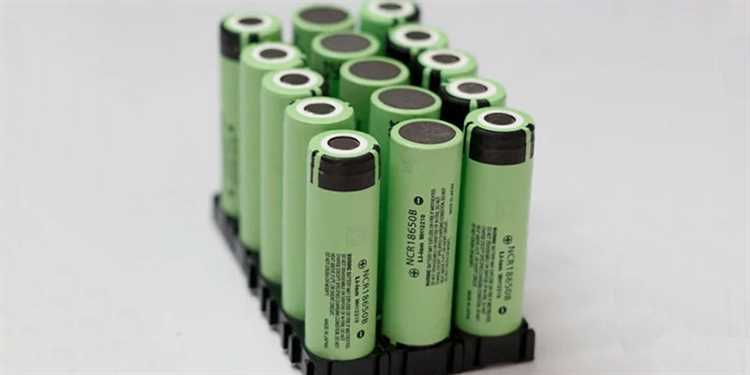

Тестирование напряжения и внутреннего сопротивления собранного аккумулятора

После сборки батареи из 18650 банок первым этапом проверки станет измерение напряжения мультиметром в режиме постоянного тока (DCV) на диапазоне 20 В. Подключите щупы к плюсовой и минусовой клеммам: номинальное напряжение для 3S-сборки должно составлять 11,1–12,6 В (3,7–4,2 В на банку), для 4S – 14,8–16,8 В. Отклонение более ±0,1 В от расчётного значения указывает на дисбаланс или неисправность одной из ячеек. Если напряжение ниже 3,0 В на банку, требуется немедленная зарядка – глубокий разряд сокращает ресурс литий-ионных элементов.

Внутреннее сопротивление (ESR) критически влияет на эффективность и безопасность аккумулятора. Для измерения используйте специализированный тестер, например, YR1035+ или аналоги, с погрешностью не более 0,1 мОм. Подключите прибор к клеммам батареи и зафиксируйте показания: для новых 18650 банок ESR не должен превышать 30–50 мОм на ячейку. В сборке 3S суммарное сопротивление составит 90–150 мОм, 4S – 120–200 мОм. Превышение этих значений на 20% и более сигнализирует о деградации банок, плохих контактах или некачественной точечной сварке.

Проверку ESR проводите дважды: на разряженной батарее (30–50% ёмкости) и после полной зарядки. Разница в показаниях не должна превышать 10–15% – значительное увеличение сопротивления при нагрузке указывает на проблемы с химическим составом ячеек или перегрев сборки. Для точности измерений отключите все нагрузки и дайте батарее «отдохнуть» 10–15 минут после зарядки или разряда, чтобы стабилизировать внутренние процессы.

При отсутствии тестера ESR можно оценить косвенно, подключив нагрузку 5–10 А (например, автомобильную лампу 12 В 21 Вт) и измерив падение напряжения. Рассчитайте сопротивление по формуле: R = (U_хх – U_нагр) / I, где U_хх – напряжение без нагрузки, U_нагр – под нагрузкой, I – ток. Для 3S-сборки при токе 5 А падение напряжения не должно превышать 0,3–0,5 В. Если значение выше, проверьте качество соединений и состояние банок.

Записывайте результаты тестирования для каждой сборки: дату, напряжение, ESR, температуру окружающей среды. Сравнивайте данные с предыдущими измерениями – рост внутреннего сопротивления на 5–10% за 6 месяцев эксплуатации нормален, но скачок в 20–30% требует замены проблемных ячеек. Храните батарею при 40–60% заряда и температуре 10–25°C, чтобы минимизировать деградацию.

Не игнорируйте аномальные показания: напряжение ниже 2,5 В на банку или ESR выше 100 мОм для отдельной ячейки – повод для разборки сборки и проверки каждой банки индивидуально. Используйте зарядное устройство с балансиром для выравнивания напряжений перед повторным тестированием. Помните, что даже одна неисправная банка снижает общую ёмкость и увеличивает риск возгорания.
