Пежо 406 оснащается двумя электрическими вентиляторами системы охлаждения: основным (большим) и дополнительным (малым). Их ресурс составляет 80–120 тыс. км, но при эксплуатации в городском режиме или при частых перегревах двигателя срок службы сокращается. Замена требуется при появлении посторонних шумов, снижении оборотов или полном отказе одного из вентиляторов. Работа занимает 1,5–2 часа при наличии базового набора инструментов.
Перед началом демонтажа отключите аккумулятор, чтобы избежать короткого замыкания. На Пежо 406 с двигателями XU (1.8, 2.0 л) и DW (2.1 TD) доступ к вентиляторам осуществляется через нижнюю часть переднего бампера – его придется снять. На моделях с моторами ES (3.0 V6) потребуется дополнительно демонтировать воздухозаборник и часть пластиковой защиты радиатора. Подготовьте головки на 10 и 8 мм, удлинитель, отвертку с плоским жалом и пассатижи для снятия стопорных колец.
Основной вентилятор крепится тремя болтами к радиатору и одним – к кронштейну кузова. Дополнительный фиксируется двумя болтами. Обратите внимание на расположение разъемов питания: на основном вентиляторе используется трехконтактный штекер, на дополнительном – двухконтактный. При установке новых вентиляторов проверьте состояние резиновых подушек – их износ приводит к вибрации и преждевременному выходу из строя подшипников. Рекомендуется использовать оригинальные запчасти (артикулы 1308.16 для основного и 1308.17 для дополнительного) или аналоги от Valeo, Behr-Hella.
После установки подключите аккумулятор и проверьте работу вентиляторов на разных режимах: малый должен включаться при температуре 92–95°C, большой – при 98–102°C. Если вентиляторы не запускаются, прозвоните цепь мультиметром: проверьте предохранители F2 (30А) и F12 (10А) в блоке под капотом, а также реле R2. При необходимости замените термовыключатель на радиаторе (артикул 1336.00).
Какие инструменты и материалы понадобятся для замены вентиляторов
Для замены вентиляторов охлаждения на Peugeot 406 потребуется стандартный набор инструментов, адаптированный под особенности креплений этой модели. Основной комплект включает торцевые головки на 8, 10 и 13 мм – они понадобятся для снятия защиты радиатора, кронштейнов вентиляторов и электрических разъемов. Обязательно используйте удлинитель для головок, так как доступ к некоторым болтам ограничен из-за расположения радиатора и бампера. Шестигранник на 5 мм пригодится для откручивания винтов крепления кожуха вентилятора.
Отвертка с плоским жалом шириной 5–7 мм необходима для отсоединения клипс, фиксирующих проводку и резиновые уплотнители. В некоторых случаях потребуется крестовая отвертка PH2 для работы с саморезами, удерживающими пластиковые накладки. Для демонтажа электрических разъемов используйте специальный съемник или тонкую плоскую отвертку, чтобы не повредить защелки – на Peugeot 406 они часто ломаются при грубом обращении.
Новые вентиляторы должны соответствовать оригинальным артикулам: для моторов 1.8–2.2 л подходит комплект с номерами 1330.56 или 1330.57 (в зависимости от года выпуска), для дизельных версий 2.1–2.2 HDi – 1330.60. Перед покупкой проверьте совместимость по VIN-коду. Дополнительно понадобятся новые резиновые подушки крепления вентиляторов (артикул 1330.58) – старые часто трескаются при демонтаже. Если на радиаторе обнаружены следы коррозии, подготовьте герметик для металла типа Loctite 574.
Для защиты рук используйте нитриловые перчатки – при работе с радиатором и вентиляторами высока вероятность контакта с остатками антифриза и техническими жидкостями. Магнитная лента или телескопический магнит помогут достать упавшие болты из труднодоступных мест, например, из-под радиатора. Если планируется замена термовыключателя (датчика включения вентилятора), подготовьте ключ на 24 мм и новый уплотнительное кольцо (артикул 1330.61).
Работать удобнее на смотровой яме или подъемнике, но при их отсутствии достаточно домкрата и страховочных упоров. Подложите под радиатор картон или поддон для сбора антифриза – при снятии вентиляторов часть жидкости неизбежно вытечет. Для проверки работоспособности новых вентиляторов после установки используйте мультиметр: сопротивление обмоток должно составлять 10–15 Ом, а потребляемый ток – не более 15 А при напряжении 12 В.
Из расходных материалов пригодятся изолента или термоусадочные трубки для изоляции восстановленных контактов, а также очиститель электрических контактов (например, Kontakt 60) – окисленные разъемы часто становятся причиной нестабильной работы вентиляторов. Если при демонтаже повреждены пластиковые защелки бампера, замените их на новые (артикул 1330.62). Для смазки подвижных частей вентиляторов используйте силиконовую смазку – она не разрушает пластик и резину, в отличие от литола или солидола.

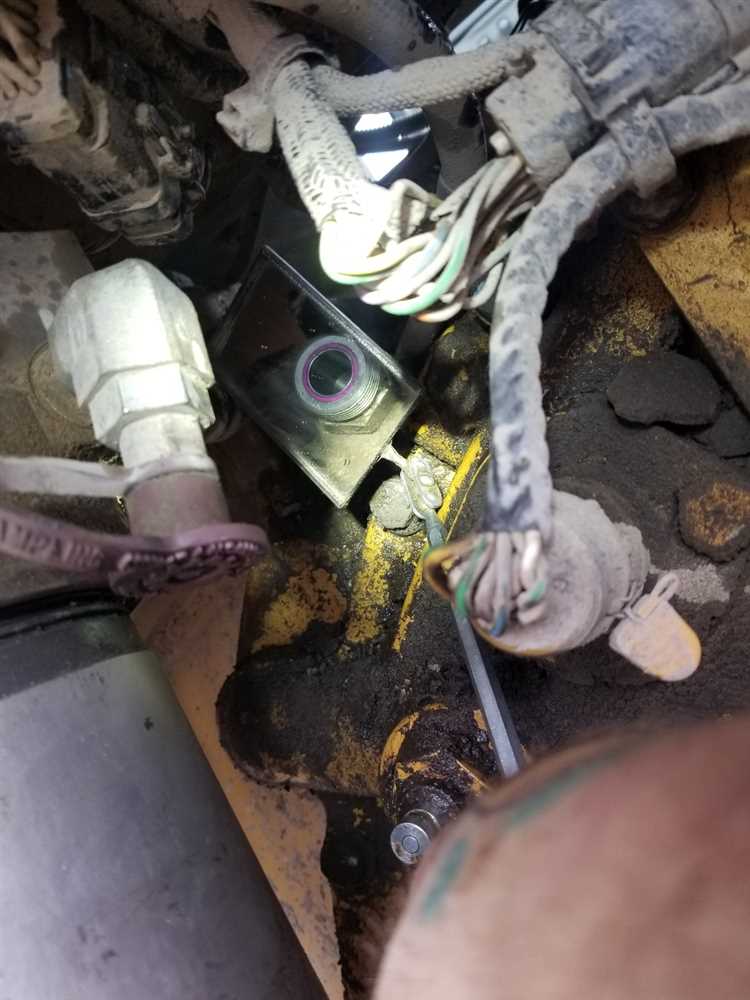

Как правильно снять передний бампер для доступа к вентиляторам
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Пежо 406 бампер крепится на 6 пластиковых клипсах (по 3 с каждой стороны) и 4 винтах под ключ Torx T20 – два в арках колес и два под нижней решеткой радиатора. Для демонтажа потребуются: плоская отвертка, ключ Torx T20, трещотка с удлинителем и головка на 10 мм для снятия защиты картера, если она установлена.
Сначала снимите решетку радиатора: подденьте отверткой 4 пластиковые защелки по периметру (две сверху, две снизу) и аккуратно вытяните ее на себя. Под решеткой откроются два винта Torx T20 – открутите их. Затем перейдите к аркам колес: отогните подкрылок, чтобы получить доступ к винтам в верхней части бампера. Открутите их с обеих сторон.
- Отсоедините разъемы противотуманных фар (если есть) – они расположены за бампером с внутренней стороны. Для этого нажмите на фиксатор и потяните разъем вниз.
- Снимите пластиковые клипсы: подденьте центральную часть клипсы отверткой, затем извлеките ее целиком. Клипсы хрупкие – работайте аккуратно, чтобы не сломать.
- Потяните бампер на себя, начиная с углов. Он должен отойти от кузова на 5–7 см, после чего можно будет отсоединить оставшиеся крепления.
После снятия бампера откроется доступ к вентиляторам охлаждения. Перед дальнейшими действиями зафиксируйте бампер на подставке или повесьте его на крючки, чтобы не повредить лакокрасочное покрытие. Если бампер не снимается, проверьте наличие скрытых креплений – на некоторых модификациях Пежо 406 есть дополнительные винты под декоративной накладкой в нижней части.
Пошаговая инструкция по демонтажу старых вентиляторов охлаждения
Перед началом работ отсоедините клемму «минус» аккумуляторной батареи. На Пежо 406 вентиляторы расположены за радиатором охлаждения, доступ к ним ограничен бампером и декоративной решёткой. Снимите нижний защитный кожух двигателя, открутив 4 болта на 10 мм – два спереди и два сзади.
Откройте капот и демонтируйте верхнюю часть бампера. Для этого выкрутите 6 саморезов Torx T25: два под капотом, два в колёсных арках и два снизу у подкрылков. Аккуратно отсоедините бампер от защёлок, не тяните за углы – пластик хрупкий. Отложите бампер в сторону, не отключая проводку противотуманных фар, если они установлены.
Снимите декоративную решётку радиатора. Она крепится на 4 пластиковых защёлках и двух винтах Torx T20 в нижней части. Подденьте решётку плоской отвёрткой у защёлок, начиная с верхнего края, затем выкрутите винты. Отсоедините разъём датчика температуры воздуха, если он мешает.
Отключите электрические разъёмы вентиляторов. На каждом вентиляторе по одному разъёму – на левом (со стороны водителя) и правом. Нажмите на фиксатор и потяните разъём вниз. Если провода закреплены стяжками, перекусите их кусачками, но не тяните за кабель, чтобы не повредить изоляцию.
Открутите крепёжные болты вентиляторов. Левый вентилятор фиксируется тремя болтами на 10 мм: два сверху и один снизу. Правый – двумя болтами сверху и одним снизу. Используйте удлинитель для трещотки, так как доступ к нижним болтам затруднён. Придерживайте вентиляторы при откручивании последнего болта, чтобы они не упали.
Осмотрите посадочное место на наличие грязи, листьев или повреждений. Удалите мусор, протрите поверхность радиатора ветошью, смоченной в спирте. Проверьте состояние резиновых подушек крепления – если они потрескались или деформированы, замените их перед установкой новых вентиляторов (артикул оригинальных подушек: 1308.10).
Установка новых вентиляторов и подключение электропроводки
Перед установкой новых вентиляторов убедитесь, что они совместимы с Peugeot 406. Для моделей 1995–2004 годов подходят вентиляторы с артикулами 9646568880 (левый) и 9646568980 (правый). Проверьте габариты: диаметр крыльчатки – 300 мм, крепежные отверстия расположены на расстоянии 120 мм друг от друга. Если вентиляторы идут в сборе с кожухом, демонтируйте старый блок целиком, открутив три болта М6 на 10 и два винта Torx T25.
Очистите посадочные места от грязи и остатков герметика. Нанесите тонкий слой термостойкого герметика (например, ABRO 999) на края кожуха перед установкой – это предотвратит подсос воздуха и вибрации. Закрепите новый вентилятор, затягивая болты крест-накрест с моментом 8–10 Н·м. Избегайте перетяжки: пластиковый кожух может треснуть.
Подключение электропроводки начинайте с отсоединения клеммы «минус» аккумулятора. Найдите разъемы вентиляторов: левый (основной) подключается к блоку управления двигателем через 4-контактный разъем, правый (дополнительный) – через 2-контактный. Проверьте целостность проводов мультиметром: сопротивление между контактами питания и массой должно быть не менее 1 МОм.
- Левый вентилятор: контакты 1 (+12 В), 2 (масса), 3 (сигнал от ЭБУ), 4 (датчик температуры).
- Правый вентилятор: контакты 1 (+12 В), 2 (масса).
При замене вентиляторов без кожуха используйте оригинальные кронштейны или аналоги с толщиной металла не менее 2 мм. Закрепите их на радиаторе болтами М8 с пружинными шайбами. Подключите провода согласно схеме: красный – к плюсу, черный – к массе, желтый (если есть) – к датчику температуры. Изолируйте соединения термоусадочной трубкой или изолентой 3M Super 33+.
После подключения проверьте работу вентиляторов в трех режимах:
- Включение при температуре охлаждающей жидкости 95–98 °C (левый вентилятор).
- Одновременная работа обоих вентиляторов при 102–105 °C.
- Принудительное включение через диагностический сканер (код команды – 04 30).
Если вентиляторы не запускаются, прозвоните предохранитель F2 (30 А) в блоке под капотом и реле R3 (контакты 85–86).
Загерметизируйте места ввода проводов в моторный отсек силиконовым герметиком. Уложите провода в гофру диаметром 12 мм и закрепите пластиковыми хомутами к штатным креплениям. Избегайте натяжения проводов – оставьте запас 5–7 см для компенсации вибраций. Подключите аккумулятор и запустите двигатель. Через 5 минут работы на холостом ходу вентиляторы должны включиться автоматически.
Если после установки наблюдается повышенный шум, проверьте балансировку крыльчатки. Допустимый дисбаланс – не более 2 г·см. При необходимости отбалансируйте лопасти, наклеив грузики массой 0,5–1 г на внутреннюю сторону крыльчатки. Замените вентилятор, если шум не устраняется – это признак дефекта подшипника или деформации лопастей.
Проверка работоспособности системы охлаждения после замены
После установки новых вентиляторов запустите двигатель и дайте ему прогреться до рабочей температуры (85–95°C по датчику на приборной панели). Наблюдайте за включением вентиляторов: первый должен сработать при 92–97°C, второй – при 100–105°C. Если вентиляторы не запускаются, проверьте предохранители F2 (30А) и F16 (10А) в блоке под капотом, а также реле R1 и R2. Убедитесь, что разъёмы на вентиляторах и датчике температуры (расположен на термостате) подключены надёжно.
Проверьте уровень охлаждающей жидкости в расширительном бачке – он должен находиться между метками «MIN» и «MAX». При необходимости долейте антифриз спецификации G12 или G12+ (для Peugeot 406 1999–2004 гг.). Если уровень падает после прогрева, ищите утечки в патрубках, радиаторе или помпе. Особое внимание уделите соединениям в районе термостата и нижнего шланга радиатора – там чаще всего возникают подтёки.
Используйте диагностический сканер (например, Lexia или Diagbox) для считывания ошибок по блоку управления двигателем. Коды P0115–P0119 указывают на неисправности датчика температуры, P0480–P0483 – на проблемы с цепью вентиляторов. Если ошибок нет, но вентиляторы работают некорректно, прозвоните провода от датчика к ЭБУ мультиметром: сопротивление должно быть в пределах 200–300 Ом при 20°C и 20–30 Ом при 100°C.
Проверьте эффективность охлаждения под нагрузкой: проедьте 10–15 км в городском режиме или на холостом ходу с включённым кондиционером. Температура двигателя не должна превышать 105°C. Если стрелка приближается к красной зоне, заглушите мотор и дайте ему остыть. Осмотрите радиатор на предмет загрязнений – пыль и насекомые снижают теплоотдачу на 30–40%. При необходимости промойте его струёй воды под давлением не более 2 бар.
Завершите проверку тестом на герметичность системы: на холодном двигателе снимите крышку расширительного бачка и запустите мотор. При исправной системе жидкость не должна бурлить или выплёскиваться. Если наблюдаются пузырьки воздуха, прокачайте систему, ослабив прокачной винт на корпусе термостата (для моторов XU10) или на верхнем патрубке радиатора (для двигателей DW). После прокачки долейте антифриз до уровня и повторите тест.

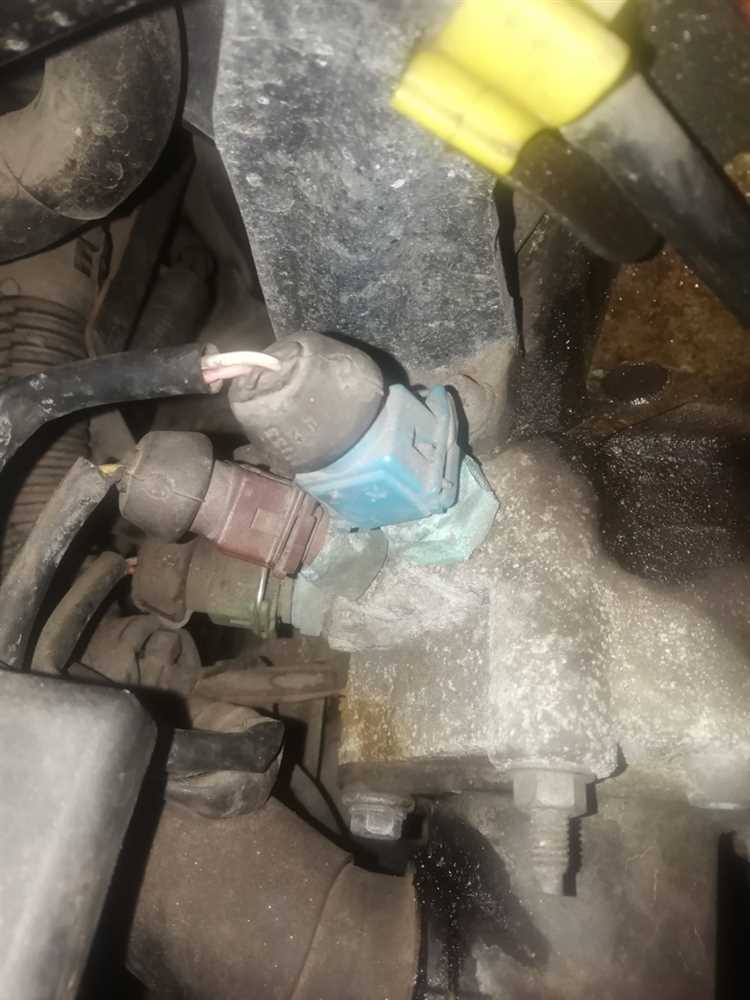

Типичные ошибки при замене вентиляторов и как их избежать
Первая распространённая ошибка – игнорирование проверки электрических разъёмов перед установкой нового вентилятора. На Пежо 406 контакты часто окисляются из-за влаги, что приводит к нестабильной работе или полному отказу системы. Перед подключением нового узла очистите разъёмы специальным спреем для контактов (например, Liqui Moly Electronic-Spray) и убедитесь в отсутствии повреждений проводки. Пренебрежение этой процедурой может вызвать короткое замыкание или перегрев двигателя из-за неработающего вентилятора.
Неправильная установка крепёжных элементов – вторая частая проблема. Вентиляторы на Пежо 406 фиксируются тремя болтами с резиновыми демпферами, которые гасят вибрацию. Если заменить их на обычные металлические болты или не затянуть с нужным моментом (10–12 Н·м), вентилятор будет дребезжать, что приведёт к преждевременному износу подшипников. Используйте только оригинальные крепления или аналоги с идентичными характеристиками, а затяжку производите динамометрическим ключом.
Третья ошибка – неверная диагностика причины поломки. Владельцы часто меняют вентилятор, не проверив предохранитель (на Пежо 406 это F2 в блоке под капотом, 30 А) или реле (K1 в том же блоке). Если проблема в электрике, новый вентилятор также выйдет из строя. Перед заменой прозвоните цепь мультиметром: сопротивление исправного мотора должно быть в пределах 0,5–2 Ом, а напряжение на разъёме при включённом зажигании – 12 В.
